家用电器原理与维修VIP免费

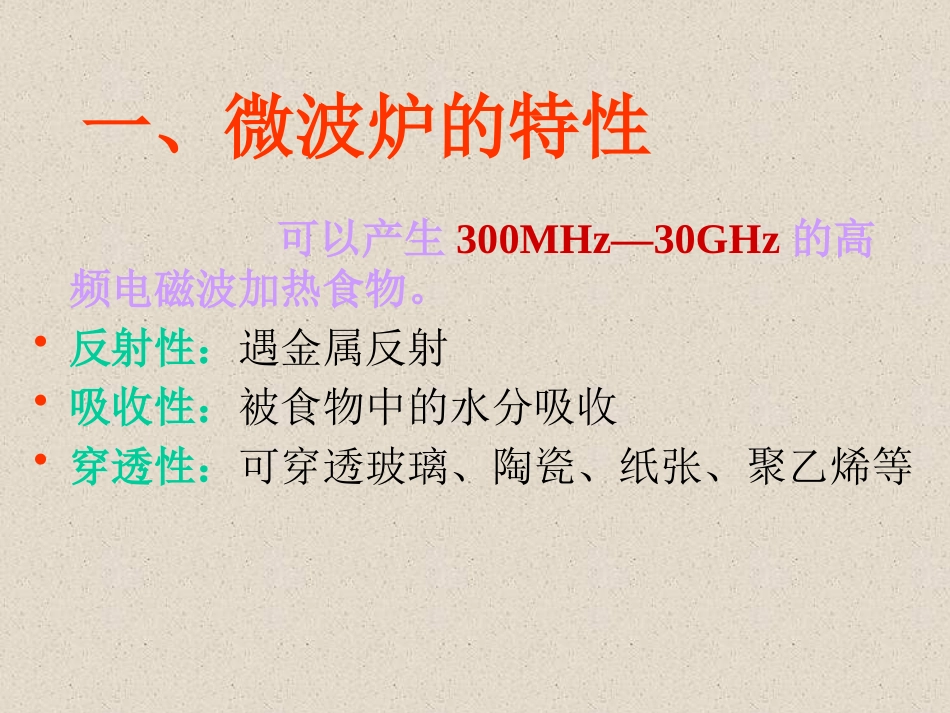

家用电器原理与维修微波炉一、微波炉的特性可以产生300MHz—30GHz的高频电磁波加热食物。•反射性：遇金属反射•吸收性：被食物中的水分吸收•穿透性：可穿透玻璃、陶瓷、纸张、聚乙烯等二、微波炉的优点高效率：是传统加热方式的几到几十倍加热均匀：内外同时加热节约能源：比传统加热方式节电50%—70%加热易控制：通断自如，无热惯性消毒杀菌：一两分钟内即可杀死食物中的细菌安全卫生、保持营养：无明火、无油烟，不产生有害气体，时间短，营养成分损失少三、微波炉的分类按频率分：商用微波炉（频率915MHz，用于烘烤和消毒）家用微波炉（2450MHz，用于加热食物）按控制方式分：机电控制式微波炉电脑控制式微波炉三、微波炉的主要部件磁控管：产生和发射微波，具有阳极和阴极电源变压器：提供磁控管3.4伏灯丝电压和2.0kv交流高压冷却风扇：给磁控管散热，同时使炉腔气流对流高压电容：与高压二极管组成倍压整流电路，提供磁控管4KV高压炉腔：也称谐振腔，用来存放和加热食物电脑板：按设定程序控制整机工作四、微波炉的结构1.磁控管：产生和发射微波，有阳极和阴极2.电源变压器：提供磁控管3.4伏灯丝电压和2.0kv交流高压3.冷却风扇：给磁控管散热，同时使炉腔气流对流4.炉腔：也称谐振腔，用来存放和加热食物5.炉门：由金属框架和玻璃窗构成，可防止微波泄漏6.定时器：可预定加热工作时间7.双重锁开关：双重安全装置，炉门关闭不好时，断开电路，并断开继电器和定时器，以防微波泄漏8.炉门安全开关：通过炉门凸轮臂来闭合继电器的触点，起安全保护作用9.烹调继电器：通过以上开关和热继电器来控制电路10.热断路器：磁控管温度过高时切断电源，起过热保护作用五、微波炉的工作原理微波炉通电工作时，将220V、50Hz的交流电经变压器、整流器、滤波器，供给磁控管所需要的各种电压（灯丝和阳极高压），磁控管产生2450MHz超高频电磁场的微波能量，经波导传到炉腔各处。食物吸收微波后，由于分子间的摩擦而发热，使食物温度升高而达到加热的目的。六、微波炉的电气原理图（一）七、微波炉的维修方法1、常见故障分析与维修实例（1）格兰仕牌750BS型微波炉启动后无任何显示，整机不工作。打开机盖，发现6A保险丝已熔断发黑，更换后又烧断，说明电源或负载电路存在严重短路故障。测量变压器初级绕组、次级高压绕组、灯丝绕组，电阻值分别为2Ω，103.5Ω，0.8Ω，均正常。检查相关元件，发现整流管V1击穿短路。更换同型号整流管后，故障排除。（2）夏普R-5888型微波炉启动后出现很大的“嗡嗡”声，不能加热食物。有“嗡嗡”声，说明漏感变压器的负载不良，重点检查漏感变压器的次级电路。试断开漏感变压器次级输出引线，试机，“嗡嗡”声明显减少，断电后将高压元件放电，用万用表检测高压电容、高压二极管及磁控管的灯丝与管壳之间的直流电阻仅为500欧左右（正常应为无穷大），致使磁控管的灯丝与阳极之间短路，漏感变压器的工作电流过大，因而出现不能加热食物故障。更换同型号磁控管后，故障排除。（3）夏普R-3G55型微波炉启动后炉灯不亮，转盘不转，不能加热。电源电路存在故障。检查电源保险丝烧断，用6.3A保险丝更换后，通电时又烧断，说明电路中存在短路现象。检查高压电容、高压二极管均正常，但高压电容两端的双向二极管已击穿。更换保险丝和双向二极管后，故障排除。（4）松下牌NN-5250型微波炉启动后无微波输出，烹调食物无反应，机箱内有较大的“嗡嗡”声。初步判断故障出在微波产生电路。断开高压变压器的次级电路，交流声明显减小，说明高压变压器的初级电路工作正常，拔下微波炉电源插头，用万用表测量高压电容、高压二极管、保护二极管和磁控管，发现磁场控管的灯丝与管壳之间短路，造成高压变压器工作电流过大，故出现“嗡嗡”声。更换磁控管，故障排除。（5）LG牌MG-5588SDTW/G型微波炉，通电后显示正常，但无微波输出。显示正常，说明电源低压部分是正常的，故障出在高压部分，可能是高压电容、高压二极管、变压器或磁控管损坏。用万用表测量磁控管栅极，电压2.5V正常，但阳极无高压，怀疑升压二极管或高压电容不良，断电后拆下检查，发现高压电容损坏...
