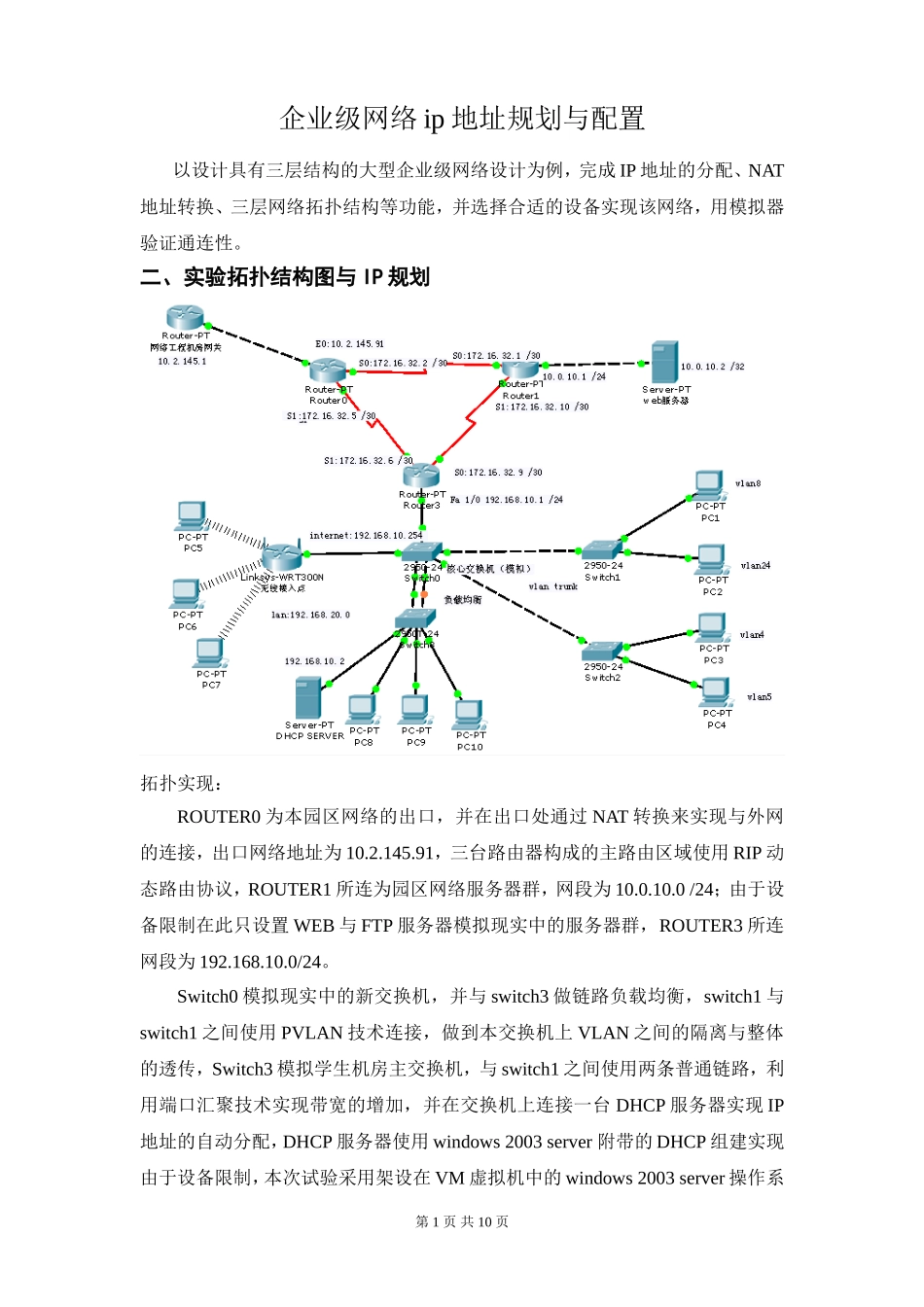

第1页共10页企业级网络ip地址规划与配置以设计具有三层结构的大型企业级网络设计为例，完成IP地址的分配、NAT地址转换、三层网络拓扑结构等功能，并选择合适的设备实现该网络，用模拟器验证通连性。二、实验拓扑结构图与IP规划拓扑实现：ROUTER0为本园区网络的出口，并在出口处通过NAT转换来实现与外网的连接，出口网络地址为10.2.145.91，三台路由器构成的主路由区域使用RIP动态路由协议，ROUTER1所连为园区网络服务器群，网段为10.0.10.0/24；由于设备限制在此只设置WEB与FTP服务器模拟现实中的服务器群，ROUTER3所连网段为192.168.10.0/24。Switch0模拟现实中的新交换机，并与switch3做链路负载均衡，switch1与switch1之间使用PVLAN技术连接，做到本交换机上VLAN之间的隔离与整体的透传，Switch3模拟学生机房主交换机，与switch1之间使用两条普通链路，利用端口汇聚技术实现带宽的增加，并在交换机上连接一台DHCP服务器实现IP地址的自动分配，DHCP服务器使用windows2003server附带的DHCP组建实现由于设备限制，本次试验采用架设在VM虚拟机中的windows2003server操作系第2页共10页统实现，虚拟机与现实网络通过桥接网络通信，wlan部分采用单AP布局，AP型号为NETGEAR————，internet接口地址为：192.168.10.254，LAN地址段为192.168.20.1/24。三、实验器材：设备名称设备数量设备作用华为R2501路由器3路由、寻径华为s2008交换机4服务器2Web服务器/DHCP服务器无线AP(netgear)1构建无线网络PC机6笔记本（带无线网卡）2四、配置过程：配置命令：Router0：[Quidway]sysnamerouter0/重新命名交路由器[router0]ints0/配置串行链路接口[router0-Serial0]ipadd172.16.32.5255.255.255.252/配置接口IP地址[router0-Serial0]link-protocolppp/链路层启用PPP协议[router0-Serial0]quit[router0]ints1[router0-Serial1]ipadd172.16.32.2255.255.255.252[router0-Serial1]link-protocolppp[router0-Serial1]quit[router0]rip/启用RIP协议[router0-rip]networkall/发布直连网络[router0-rip]quit[router0]nataddress-group10.2.145.9110.2.145.91pool1/设定nat地址池[router0]acl1[router0-acl-2]rulepermitsource192.168.20.8/设定ACL规则[router0-acl-2]rulepermitsource192.168.10.8[router0-acl-2]quit[router0]inte0第3页共10页[router0-Ethernet0]natoutbound1address-grouppool1/增加访问控制列表和端口关联[router0-Ethernet0]iproute-s0.0.0.00.0.0.010.2.145.1/设置缺省路由[router0-Ethernet0]natserverglobal10.0.10.2ftptcp/设置内部FTP服务器[router0-Ethernet0]natserverglobal10.0.10.2wwwtcp/设置内部WWW服务器[router0-Ethernet0]quitRouter1：syspassword:[Quidway]sysnamerouter1[router1]ints0[router1-Serial0]ipadd172.16.32.1255.255.255.252[router1-Serial0]link-protocolppp[router1-Serial0]clockdteclk1[router1-Serial0]ints1[router1-Serial1]ipadd172.16.32.10255.255.255.252[router1-Serial1]link-protocolppp[router1-Serial1]inte0[router1-Ethernet0]ipadd10.0.10.1255.255.255.0[router1-Ethernet0]quit[router1]rip[router1-rip]networkall[router1]iproute-s0.0.0.00.0.0.0s0Router3：sys[Quidway]sysnamerouter3[router3]ints0[router3-Serial0]ipadd172.16.32.6255.255.255.252[router3-Serial0]link-protocolppp[router3-Serial0]clockdteclk1[router3-Serial0]ints1第4页共10页[router3-Serial1]ipadd172.16.32.9255.255.255.252[router3-Serial1]link-protocolppp[router3-Serial1]clockdteclk1[router3-Serial1]inte0[router3-Ethernet0]ipadd172.168.10.1255.255.255.0[router3-Ethernet0]quit[router3]rip[router3-rip]networkall[router3-rip][router3]iproute-s0.0.0.00.0.0.0s1Switch0:syspassword:[Quidway]sysnameswitch0[switch0]inte0/1/进入端口视图[switch0-Ethernet0/1]portlink-typetrunk/设置端口类型为TRUNK[switch0-Ethernet0/1]porttrunkpermitvlanall/允许通过所有VLAN[switch0-Ethernet0/1]dup...
