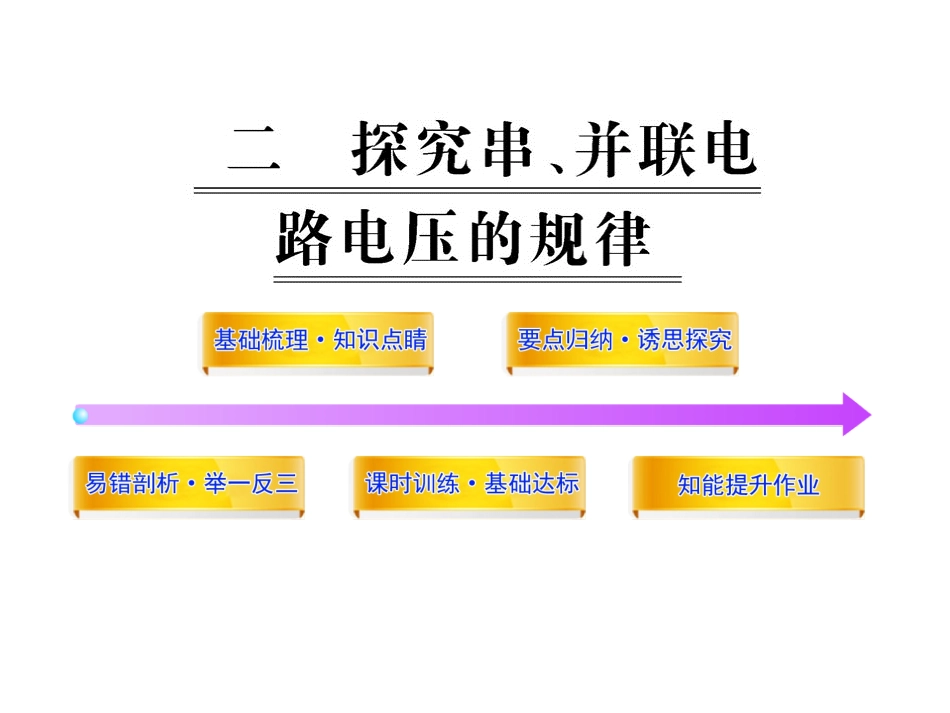

探究串、并联电路电压的规律（课件）VIP免费

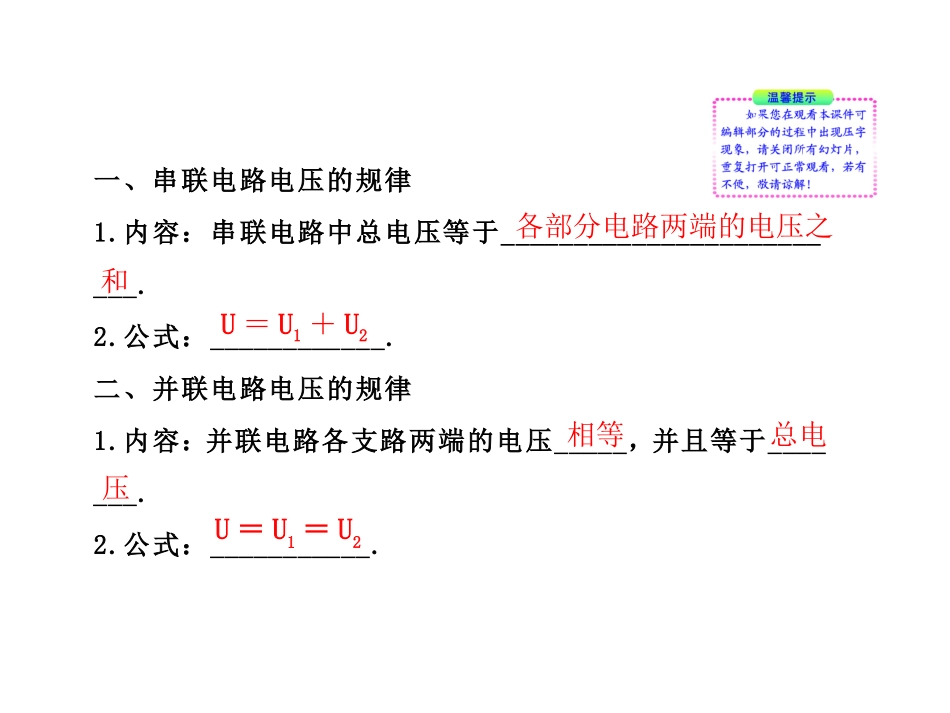

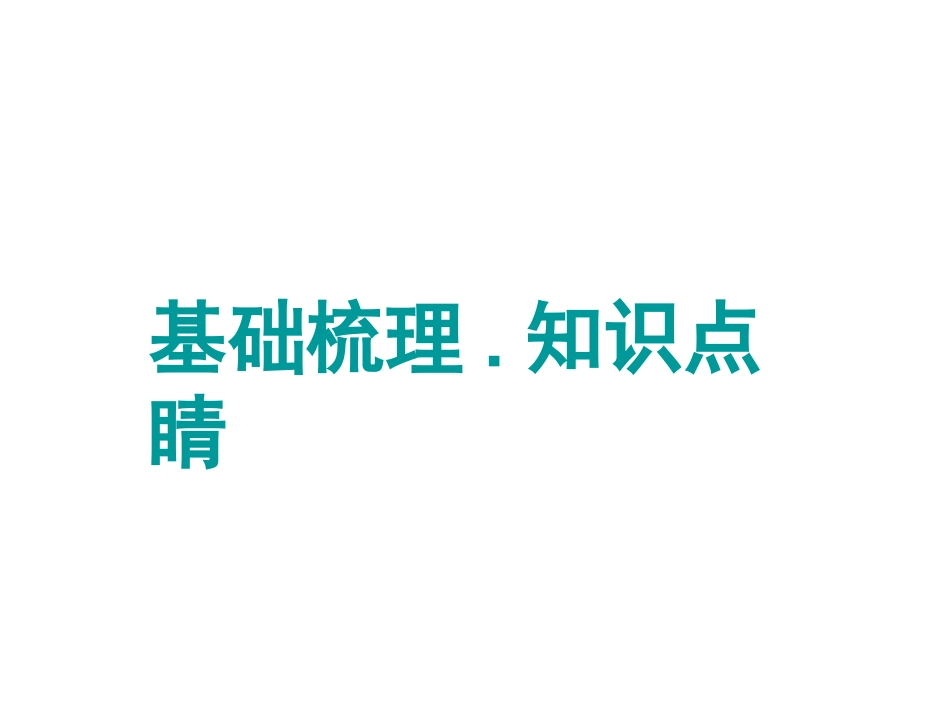

基础梳理.知识点睛一、串联电路电压的规律1.内容：串联电路中总电压等于_________________________.2.公式：____________.二、并联电路电压的规律1.内容：并联电路各支路两端的电压_____，并且等于_______.2.公式：___________.各部分电路两端的电压之和U＝U1＋U2相等总电压U＝U1＝U2若n个用电器串联，则：U＝U1＋U2＋…＋Un；若n个用电器并联，则：U＝U1＝U2＝…＝Un.要点归纳.诱思探究实验探究：探究串联电路电压的规律1.实验器材：两节干电池、导线若干、开关、不同规格的小灯泡若干、电压表.2.实验步骤：(1)电路图(如图)(2)分别把电压表并联在如图所示的电路的A、B两点，B、C两点，A、C两点，并记下电压表示数.(3)换上另外四只不同规格的小灯泡，重复两次实验.(4)实验记录数据如下：(5)分析实验数据知：A、C两点间的电压总等于A、B间电压和B、C间电压之和.实验序号A、B间电压U1/VB、C间电压U2/VA、C间电压U/V11.21.8321.02.0330.82.233.实验结论：串联电路中总电压等于各部分电路两端的电压之和.1.连接电路时，开关处于断开状态还是闭合状态？提示：断开状态.2.采用不同规格的小灯泡多次测量的目的是什么？提示：(1)对于规格相同的小灯泡，无论串联还是并联，两小灯泡两端电压都相同，无法得出实验结论.(2)避免偶然性，使实验结论具有普遍性.3.实验中，如何选择电压表的量程？提示：所选量程略大于电源电压且指针偏转角度不要太小.4.若把电压表串联在电路中，小灯泡是否发光？此时电压表的示数是多少？提示：因电压表本身电阻很大，故电路中电流几乎为零，小灯泡几乎不发光，此时电压表的示数近似等于电源电压.5.当A、B或B、C之间被短路时，电压表测出A、C两点之间的电压大小有何特点？提示：当小灯泡被短路时，电压表始终测电源电压，电压表的示数始终不变.6.若探究并联电路电压的规律，如何设计实验电路图？提示：分别测出小灯泡两端电压和两小灯泡并联后两端电压.7.说出并联电路电压规律.提示：并联电路中各支路两端电压都等于电源电压.易错剖析.举一反三不能将电压表正确接入电路【典例】在探究串联电路的电压关系时,某同学使用的电路如图所示,他先用电压表正确地测量了灯L2两端的电压,为了测量灯L1两端的电压,他想将电压表接A点的那一段导线改接到电路中的C点,而保持接电压表B点的导线不动.对这种做法的正确性以及理由，三位同学进行如下的讨论:①甲同学:这种做法不正确,因为电压表正、负接线柱接反了；②乙同学:这种做法不正确,因为灯L1两端的电压值超出电压表的量程;③丙同学:这种做法正确,A点改接到C点时,电压表与灯L1是并联的.他们的讨论正确的有A.①B.①②C.②D.③【易错答案】B、C、D【纠错剖析】选项易错角度纠错剖析B、C错误地认为L1两端的电压值超出电压表的量程电源由两节干电池串联组成，故电源电压为3V，L1与L2串联,则L1两端的电压一定小于3V，因此L1两端的电压值不会超出电压表的量程D错误地认为只要电压表与灯L1并联即可测量灯L1的电压，忽视了电压表正负接线柱的正确接法A点改接到C点时，电压表正负接线柱接反，指针反转，会损坏电压表【正确答案】选A.连接A点导线与电压表负接线柱连接,改接C点后,正负接线柱接反,会损坏电压表，故①说法正确，故选A.课时训练.基础达标1.在探究串、并联电路电压的规律实验中，不需要的实验器材是()A.电源B.小灯泡C.电流表D.电压表【解析】选C.探究串、并联电路电压规律，需测量不同小灯泡两端电压和总电压，不需测量电路中的电流值，故不需要的实验器材是电流表.2.如图所示，将电压表先后并联在AB处、BC处、AC处，当开关S闭合后，电压表读数最大时，是接在()Ａ.ＡＣ处Ｂ.ＡＢ处Ｃ.ＢＣ处Ｄ.三处一样大【解析】选Ａ.灯泡L1、L2串联，串联电路两端的总电压等于各部分电路两端的电压之和.将电压表先后并联在AB处、BC处、AC处，分别测量的是灯泡L1两端的电压U1、灯泡L2两端的电压U2,电源电压U,而U=U1＋U2,故接AC处电压表读数最大.3.小亮家的卫生间按如图所示的电路安装了照明灯和换气扇，它们()A.只能各自独立工作，而不能同时工作B.只能同时工作，而不能各自独立工作C.工作时，两端的电压一定相等D.工作时，通过的电流一定相...
