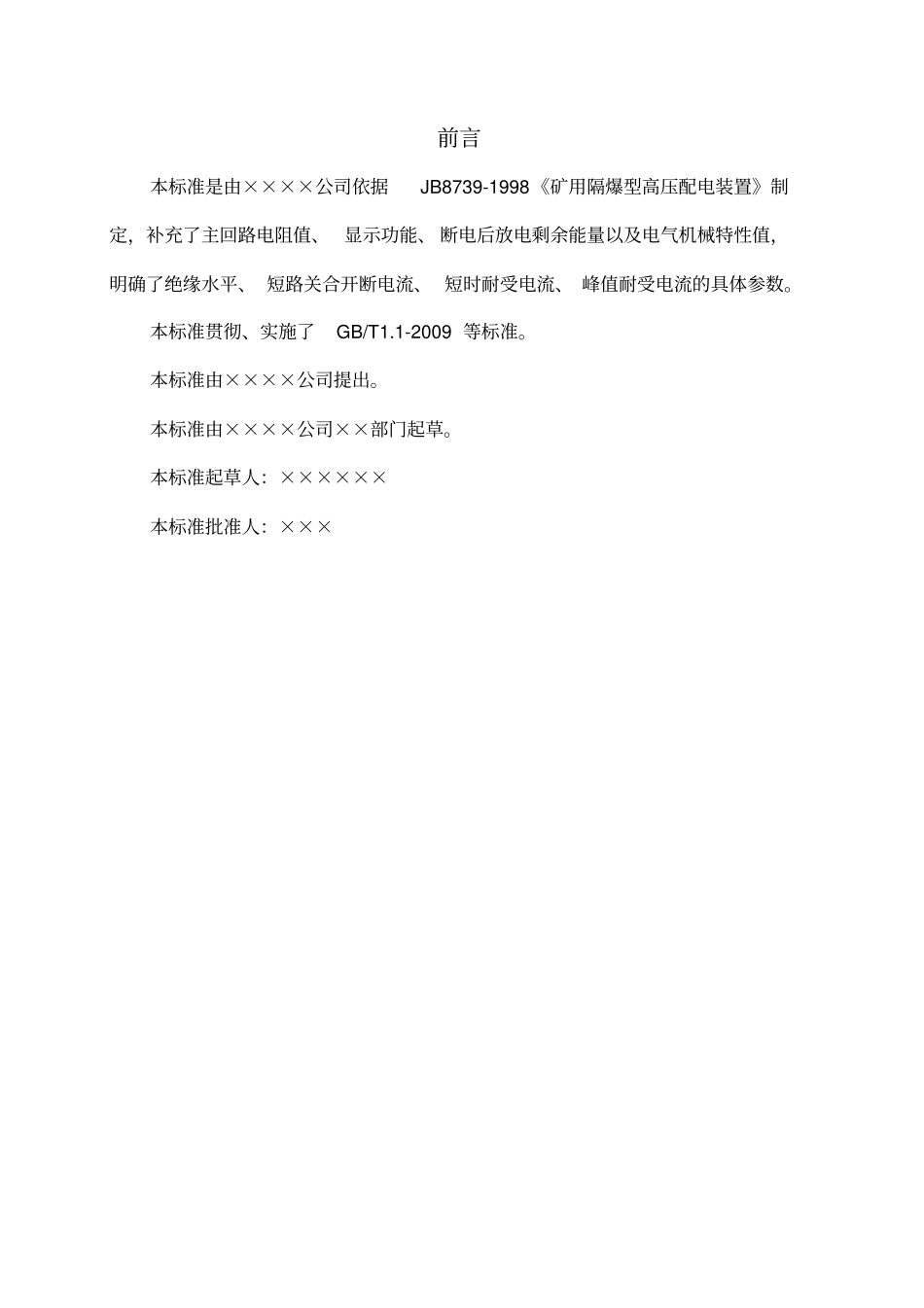

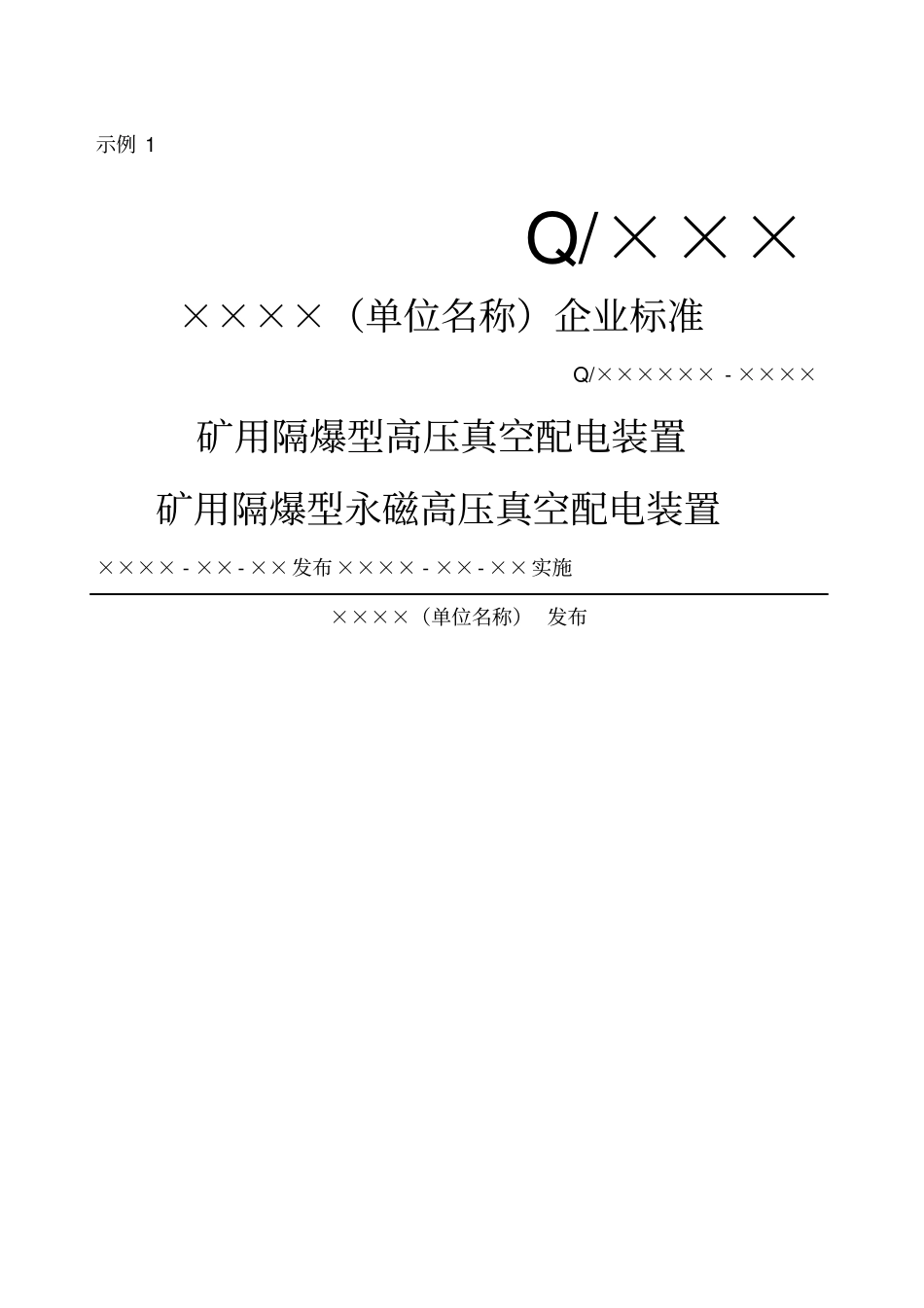

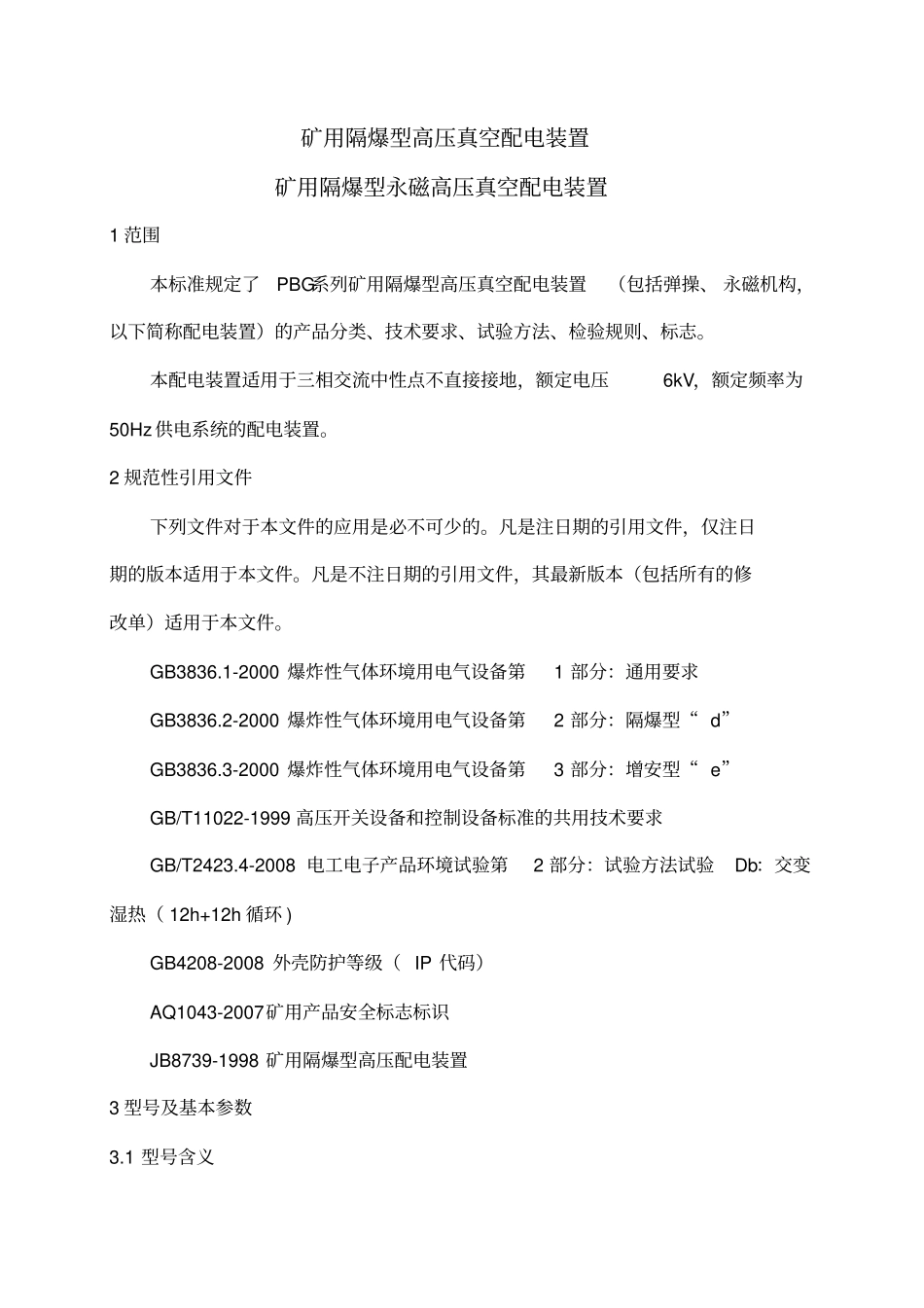

示例1Q/×××××××（单位名称）企业标准Q/××××××-××××矿用隔爆型高压真空配电装置矿用隔爆型永磁高压真空配电装置××××-××-××发布××××-××-××实施××××（单位名称）发布前言本标准是由××××公司依据JB8739-1998《矿用隔爆型高压配电装置》制定，补充了主回路电阻值、显示功能、断电后放电剩余能量以及电气机械特性值，明确了绝缘水平、短路关合开断电流、短时耐受电流、峰值耐受电流的具体参数。本标准贯彻、实施了GB/T1.1-2009等标准。本标准由××××公司提出。本标准由××××公司××部门起草。本标准起草人：××××××本标准批准人：×××矿用隔爆型高压真空配电装置矿用隔爆型永磁高压真空配电装置1范围本标准规定了PBG系列矿用隔爆型高压真空配电装置（包括弹操、永磁机构，以下简称配电装置）的产品分类、技术要求、试验方法、检验规则、标志。本配电装置适用于三相交流中性点不直接接地，额定电压6kV，额定频率为50Hz供电系统的配电装置。2规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB3836.1-2000爆炸性气体环境用电气设备第1部分：通用要求GB3836.2-2000爆炸性气体环境用电气设备第2部分：隔爆型“d”GB3836.3-2000爆炸性气体环境用电气设备第3部分：增安型“e”GB/T11022-1999高压开关设备和控制设备标准的共用技术要求GB/T2423.4-2008电工电子产品环境试验第2部分：试验方法试验Db：交变湿热（12h+12h循环)GB4208-2008外壳防护等级（IP代码）AQ1043-2007矿用产品安全标志标识JB8739-1998矿用隔爆型高压配电装置3型号及基本参数3.1型号含义矿用隔爆型高压真空配电装置矿用隔爆型永磁高压真空配电装置PBG□－□/□Y□3.2分类配电装置按一次接线方案分：a）Ⅰ方案为电源侧有一个电缆头，负荷侧有一个电缆头，可以单台使用，也可以联台使用；b）Ⅱ方案为电源侧无电缆头，负荷侧有一个电缆头，仅在联台使用时作为分路开关；c）Ⅲ方案为电源侧无电缆头，负荷侧也无电缆头，仅在联台使用时作为母线联络开关。3.3配电装置防爆型式为：矿用隔爆型，防爆标志：ExdI3.4基本参数额定工作电压：6kV；接线方案：Ⅰ、Ⅱ、Ⅲ永磁（非永磁的无此字母）额定工作电压，kV额定工作电流，A设计序号高压隔爆型配电装置额定工作电流：50A，100A，200A，300A，400A，630A；电源额定频率：50Hz；工作制：长期。3.5环境条件符合JB8739－1998中第5.1条的规定。4技术要求4.1配电装置具有如下保护功能：1）过流保护；2）短路保护；3）欠压保护；4）绝缘监视保护；5）漏电保护。4.2配电装置电气性能满足以下要求：1）短路开断和关合电流次数：“分-180s-合分-180s-合分”2次，分6次，合分4次；2）额定短路开断电流：12.5kA；3）额定短路关合电流（峰值）：31.5kA；4）额定短时耐受电流：12.5kA；5）额定峰值耐受电流；31.5kA；6）额定短路持续时间：2s；7）主要电气机械特性：触头开距：8±1mm；超行程：3+1mm；平均合闸速度：永磁式——0.4~0.8m/s；弹操式——≥0.6m/s；平均分闸速度：永磁式——0.9~1.3m/s；弹操式——≥0.8m/s；触头合闸弹跳时间：≤3ms；触头合闸及分闸不同期性：≤2ms；8）主回路电阻≤400μΩ；9）绝缘水平采用JB8739-1998第5.2.2条表2中Ⅱ系列。4.3除了满足JB8739-1998中的相关要求外，还应满足以下补充技术要求：4.3.1显示功能：具有合、分闸指示灯显示，故障状态显示屏显示并有记忆功能；显示内容应与实际工作状态一致。4.3.2永磁式配电装置断电后开盖等待时间：不小于10min充电电压220V；电容器容量10000uF；放电5min后，剩余电压不大于0.1V，剩余能量小于0.2mJ。4.3.3配电装置各隔爆腔的盖板应设“严禁带电开盖”字样的标牌，永磁式配电装置前门上设置“断电源10min后开盖”警示牌。4.4防爆性能满足GB3836.1-2000、GB3836.2-2000的相关要求。5检验方法一般项目的检验方法执行JB8738-1998中的相关规定，并补充以下项目的检验方法：5.1显示功能：输入模拟信号，观察显示内容应与输入实际信号...
