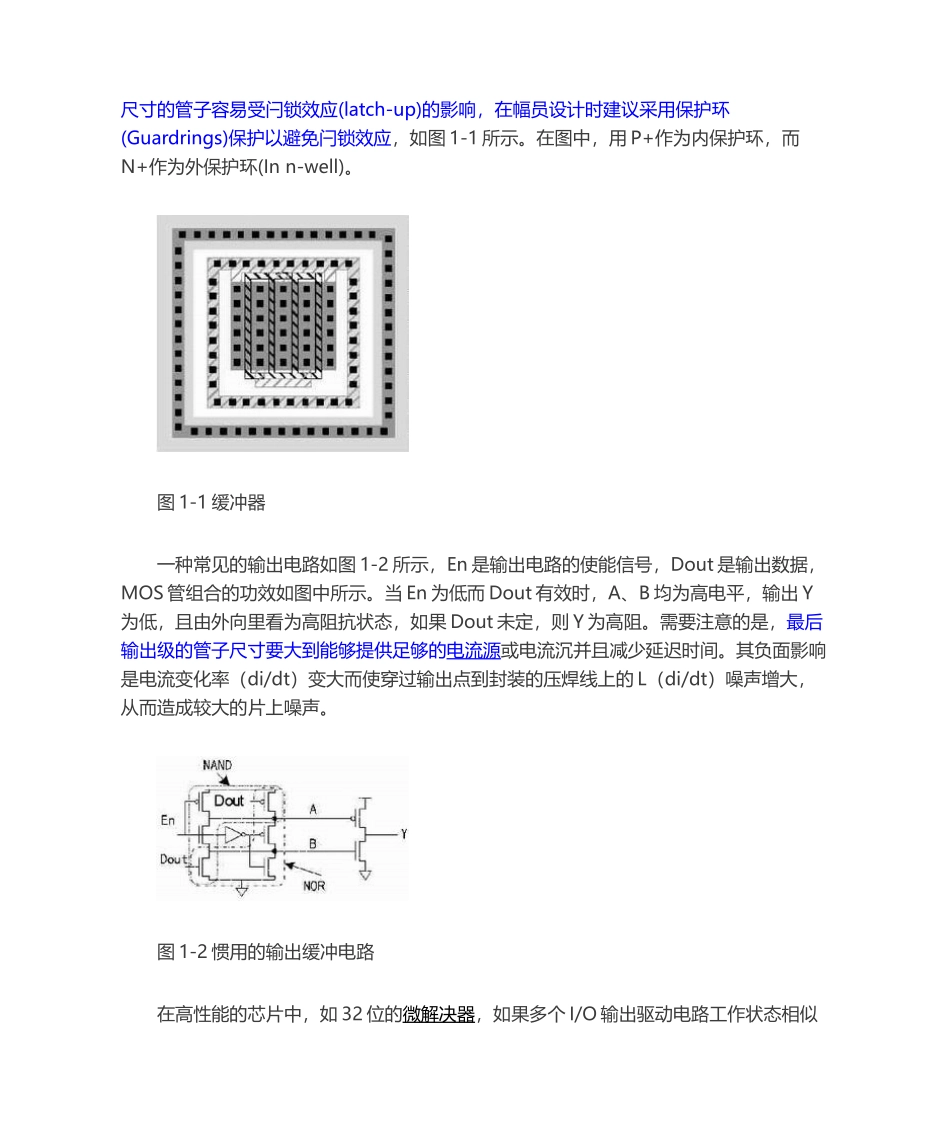

芯片I/O缓冲及ESD电路设计摘要：文章具体介绍了基于CMOS的芯片I/O缓冲电路分类，功效，电路及幅员设计的某些考虑以及芯片引脚的静电保护问题。广告插播信息维库最新热卖芯片：ST10043QCIRFR024NSMBJ5.0CAXC17S10PD8CICL7612BCPATC35302P24LC128T-I/SNTC551001BFL-85LPQ30RV21UPD485505G-35核心词：I/O；缓冲电路；静电保护；CMOS针对引脚的输入输出缓冲（I/Obuffer）电路设计，也能够称为输入输出接口（I/Ointerface）电路设计，是一颗完整芯片设计中不可或缺的构成部分，但是具体叙述其设计规则的文章或者著作在国内却比较鲜见，这对初学者或者没有这方面经验的工程师无疑会造成困惑。本文以CMOS工艺为例，较全方面的叙述I/O缓冲电路设计中多个考虑，能够作为芯片引脚输入输出电路设计的一种参考。根据I/O缓冲电路应用目的的不同，可将其分为输入、输出等几类，详见表1。表1I/O缓冲电路的分类输出缓冲（是个大驱动器，他将信号输出芯片）输出缓冲电路的功效规定能够驱动大的片外负载，普通为2～50pF，并且提供适宜的上升/下降时间。一组持续的大尺寸的缓冲器（buffer）对驱动能力的提高是有益的。大尺寸的管子容易受闩锁效应(latch-up)的影响，在幅员设计时建议采用保护环(Guardrings)保护以避免闩锁效应，如图1-1所示。在图中，用P+作为内保护环，而N+作为外保护环(Inn-well)。图1-1缓冲器一种常见的输出电路如图1-2所示，En是输出电路的使能信号，Dout是输出数据，MOS管组合的功效如图中所示。当En为低而Dout有效时，A、B均为高电平，输出Y为低，且由外向里看为高阻抗状态，如果Dout未定，则Y为高阻。需要注意的是，最后输出级的管子尺寸要大到能够提供足够的电流源或电流沉并且减少延迟时间。其负面影响是电流变化率（di/dt）变大而使穿过输出点到封装的压焊线上的L（di/dt）噪声增大，从而造成较大的片上噪声。图1-2惯用的输出缓冲电路在高性能的芯片中，如32位的微解决器，如果多个I/O输出驱动电路工作状态相似时，L(di/dt)噪声可能逐步增强，会影响芯片速度。图1-3通过加入一种闸控制信号(ST)，并结合时序的控制，能够减小L（di/dt）噪声。图1-3减少L(di/dt)噪声的电路输入缓冲输入数字信号电平如果和芯片内部需要电平一致，就需要升压或者降压电路进行调节。注意这个升压/降压是芯片电压能够提供的电平，否则可能需要DC/DC电路来完毕。如芯片供电电压为3.3V和1.8V，某外部信号供电电平为1.8V，而芯片内部使用该信号的供电电平为3.3V，就需要降压。电压转换电路如图2-1所示，分别将高或低的片外电平进行转换以适合片内使用，图2-1（a）为升压电路，图2-1（b）为降压电路，VDDH接高电平，VDDL接低电平。图2-1(a)升压电路图2-1(b)降压电路输入缓冲电路的另外一种作用是对噪声的滤除。对于噪声的危害，噪声寄生在信号电平上可能造成比较器的误判就是一种突出的例子。施密特触发器运用磁滞效应的原理对消除这种噪声干扰有较好的效果。图2-2是施密特触发器的构造和磁滞现象中的磁滞回路。这样，即使重叠噪声(noise)混入电路，该噪声如果没有超越磁滞宽度的话，输出就不会产生多次拉动（multipulltrigger）的误动作，只会出现与磁滞宽度相似的响应延迟。图2-2(a)施密特触发器图2-2(b)磁滞现象中的磁滞回路静电放电保护也是输入缓冲电路的一种基本功效，普通用二极管钳位，如果电压过高将会使其导通，使大电流泄走，在后文的静电放电保护部分会有更多讨论。双向缓冲双向缓冲，即兼有输入输出功效的双向缓冲电路，输出时有三态驱动，能够使用使能（enable）信号来分辨输入输出状态。并且能够优化三态输出以避免使用大尺寸的管子。根据前面对输入和输出缓冲的单独描述，组合起来并用使能信号控制，得出双向缓冲电路如图3-1所示。图3-1双向缓冲电路的构造框图图3-2给出了一种0.6μm工艺的双向I/O缓冲简化电路。图3-3是其幅员。该电路及幅员设计涉及了保护电阻、保护二极管、保护环、场氧钳制（Fieldoxideclamps）等。图3-2一种I/O缓冲的简化电路图3-3示例的幅员模拟信号引脚接口电路模拟信号引脚接口电路是直接将模拟信号精确的输入或输出，故不必额外的缓冲电路（buffer），并且保护...
