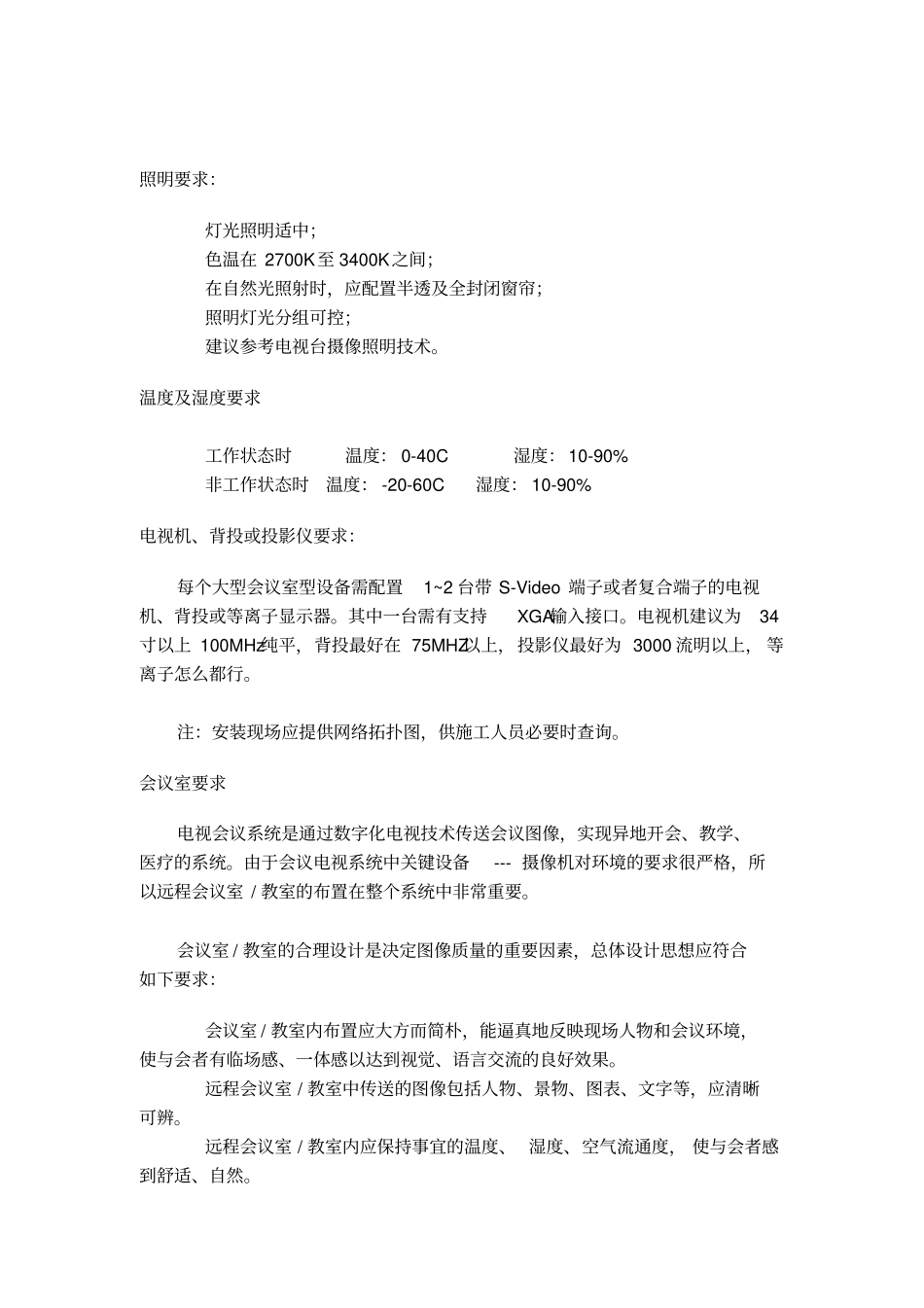

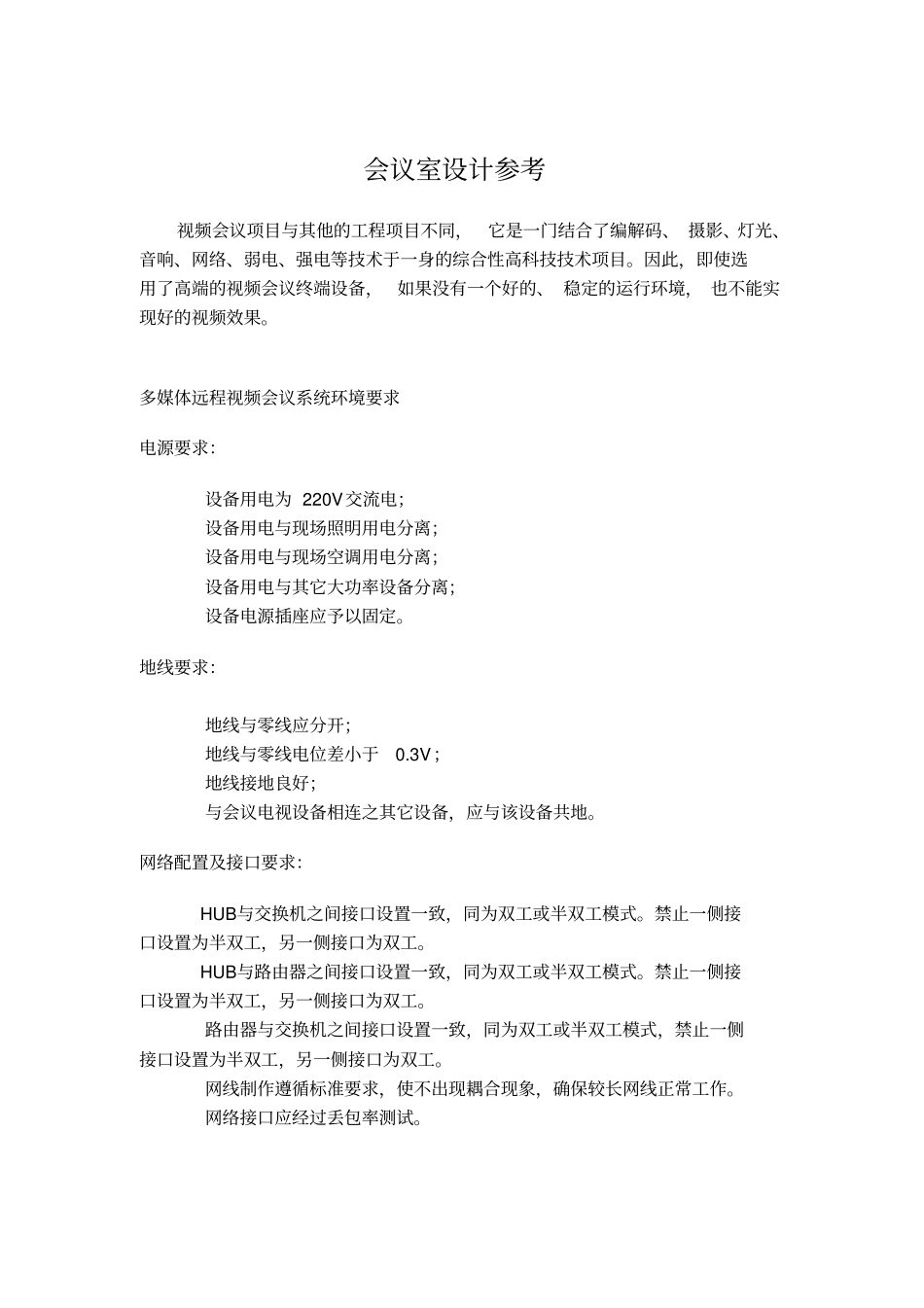

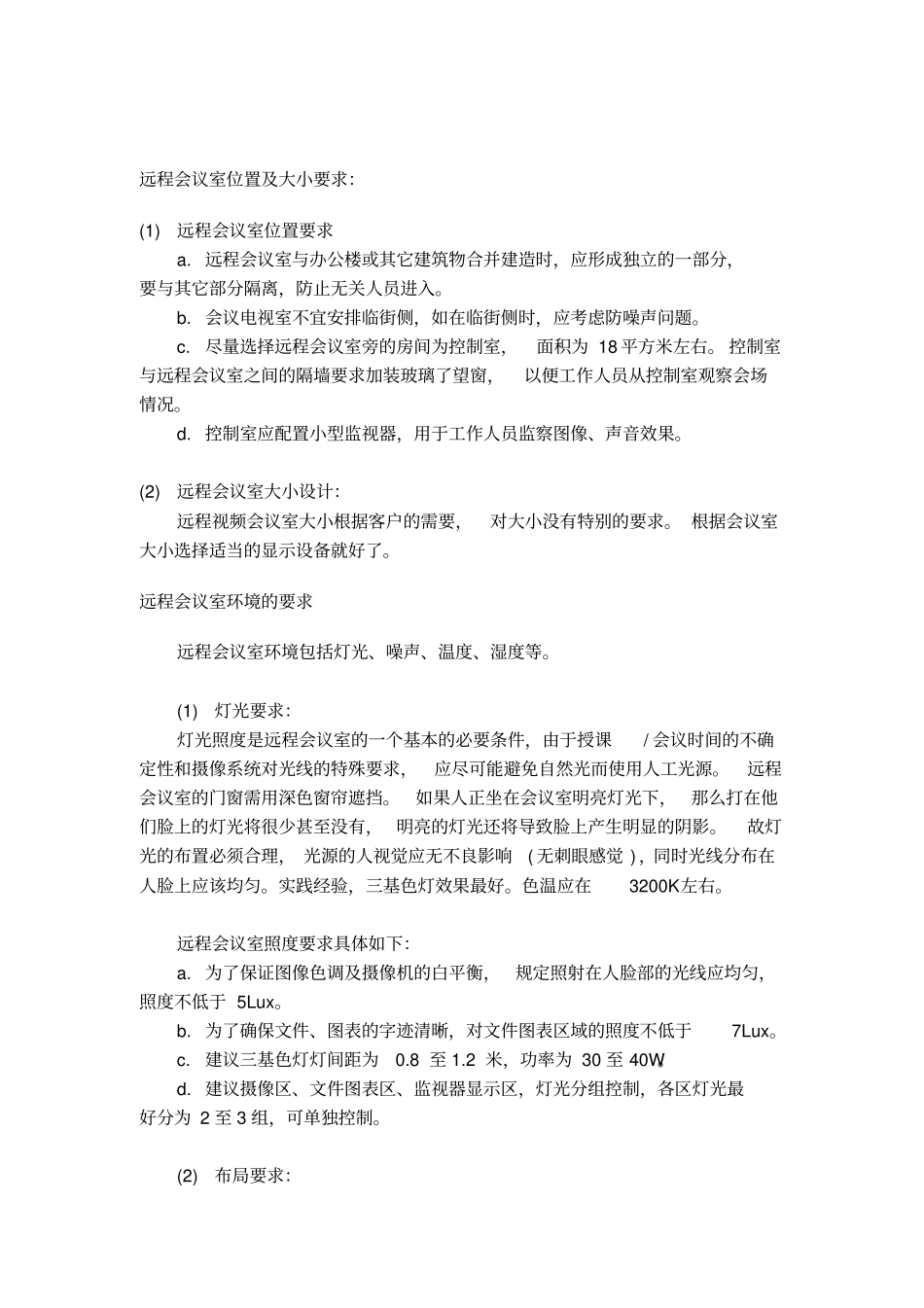

会议室设计参考视频会议项目与其他的工程项目不同，它是一门结合了编解码、摄影、灯光、音响、网络、弱电、强电等技术于一身的综合性高科技技术项目。因此，即使选用了高端的视频会议终端设备，如果没有一个好的、稳定的运行环境，也不能实现好的视频效果。多媒体远程视频会议系统环境要求电源要求：设备用电为220V交流电；设备用电与现场照明用电分离；设备用电与现场空调用电分离；设备用电与其它大功率设备分离；设备电源插座应予以固定。地线要求：地线与零线应分开；地线与零线电位差小于0.3V；地线接地良好；与会议电视设备相连之其它设备，应与该设备共地。网络配置及接口要求：HUB与交换机之间接口设置一致，同为双工或半双工模式。禁止一侧接口设置为半双工，另一侧接口为双工。HUB与路由器之间接口设置一致，同为双工或半双工模式。禁止一侧接口设置为半双工，另一侧接口为双工。路由器与交换机之间接口设置一致，同为双工或半双工模式，禁止一侧接口设置为半双工，另一侧接口为双工。网线制作遵循标准要求，使不出现耦合现象，确保较长网线正常工作。网络接口应经过丢包率测试。照明要求：灯光照明适中；色温在2700K至3400K之间；在自然光照射时，应配置半透及全封闭窗帘；照明灯光分组可控；建议参考电视台摄像照明技术。温度及湿度要求工作状态时温度：0-40C湿度：10-90%非工作状态时温度：-20-60C湿度：10-90%电视机、背投或投影仪要求：每个大型会议室型设备需配置1~2台带S-Video端子或者复合端子的电视机、背投或等离子显示器。其中一台需有支持XGA输入接口。电视机建议为34寸以上100MHz纯平，背投最好在75MHZ以上，投影仪最好为3000流明以上，等离子怎么都行。注：安装现场应提供网络拓扑图，供施工人员必要时查询。会议室要求电视会议系统是通过数字化电视技术传送会议图像，实现异地开会、教学、医疗的系统。由于会议电视系统中关键设备---摄像机对环境的要求很严格，所以远程会议室/教室的布置在整个系统中非常重要。会议室/教室的合理设计是决定图像质量的重要因素，总体设计思想应符合如下要求：会议室/教室内布置应大方而简朴，能逼真地反映现场人物和会议环境，使与会者有临场感、一体感以达到视觉、语言交流的良好效果。远程会议室/教室中传送的图像包括人物、景物、图表、文字等，应清晰可辨。远程会议室/教室内应保持事宜的温度、湿度、空气流通度，使与会者感到舒适、自然。远程会议室位置及大小要求：(1)远程会议室位置要求a.远程会议室与办公楼或其它建筑物合并建造时，应形成独立的一部分，要与其它部分隔离，防止无关人员进入。b.会议电视室不宜安排临街侧，如在临街侧时，应考虑防噪声问题。c.尽量选择远程会议室旁的房间为控制室，面积为18平方米左右。控制室与远程会议室之间的隔墙要求加装玻璃了望窗，以便工作人员从控制室观察会场情况。d.控制室应配置小型监视器，用于工作人员监察图像、声音效果。(2)远程会议室大小设计：远程视频会议室大小根据客户的需要，对大小没有特别的要求。根据会议室大小选择适当的显示设备就好了。远程会议室环境的要求远程会议室环境包括灯光、噪声、温度、湿度等。(1)灯光要求：灯光照度是远程会议室的一个基本的必要条件，由于授课/会议时间的不确定性和摄像系统对光线的特殊要求，应尽可能避免自然光而使用人工光源。远程会议室的门窗需用深色窗帘遮挡。如果人正坐在会议室明亮灯光下，那么打在他们脸上的灯光将很少甚至没有，明亮的灯光还将导致脸上产生明显的阴影。故灯光的布置必须合理，光源的人视觉应无不良影响(无刺眼感觉)，同时光线分布在人脸上应该均匀。实践经验，三基色灯效果最好。色温应在3200K左右。远程会议室照度要求具体如下：a.为了保证图像色调及摄像机的白平衡，规定照射在人脸部的光线应均匀，照度不低于5Lux。b.为了确保文件、图表的字迹清晰，对文件图表区域的照度不低于7Lux。c.建议三基色灯灯间距为0.8至1.2米，功率为30至40W。d.建议摄像区、文件图表区、监视器显示区，灯光分组控制，各区灯光最好分为2至3组，可单独控制。(2)布局要求：为了确保图像的观看效果和防止颜色对人物...
