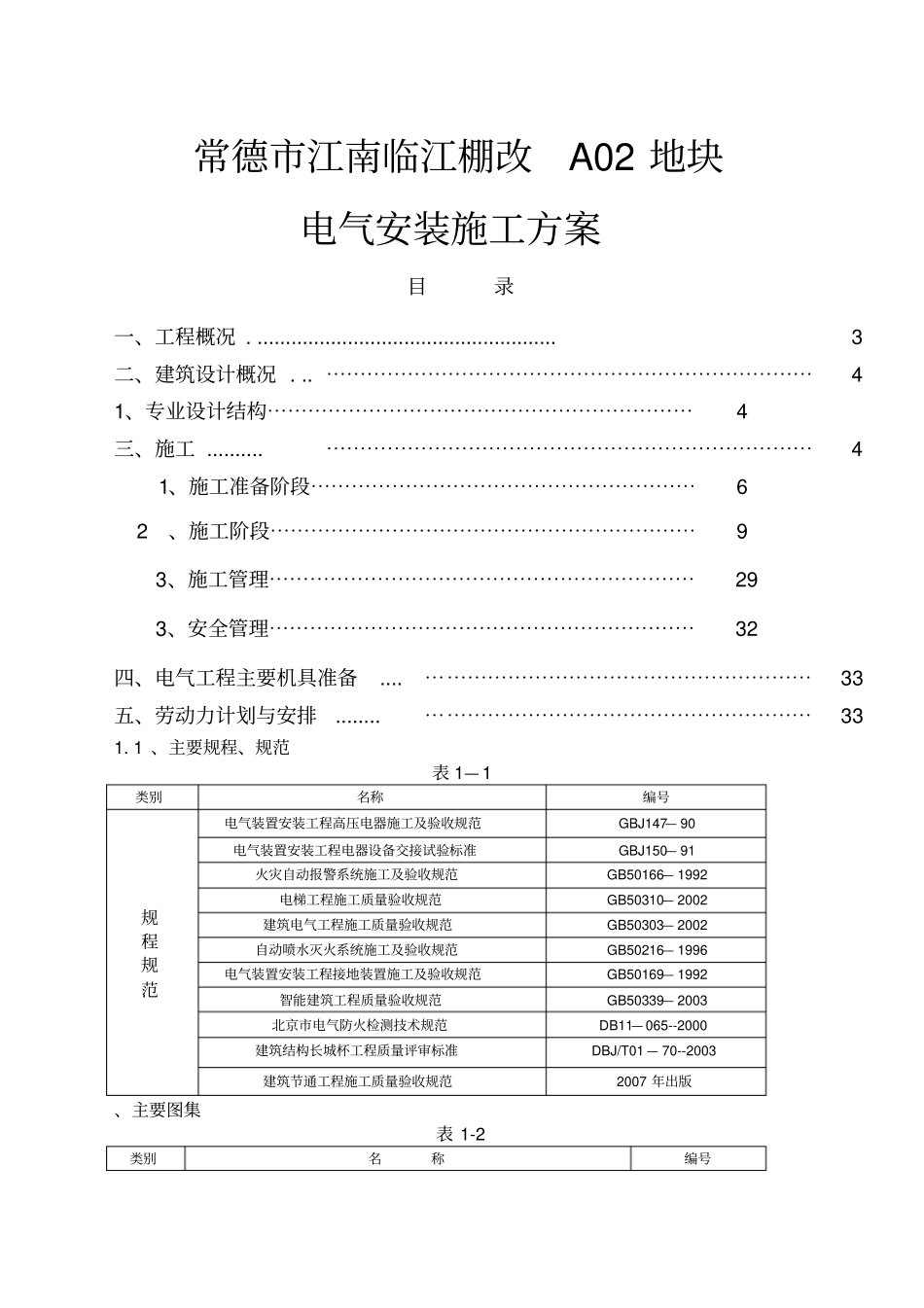

常德市江南临江棚改A02地块电气安装施工方案目录一、工程概况......................................................3二、建筑设计概况...⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯41、专业设计结构⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯4三、施工..........⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯41、施工准备阶段⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯62、施工阶段⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯93、施工管理⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯293、安全管理⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯32四、电气工程主要机具准备....⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯33五、劳动力计划与安排........⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯331.1、主要规程、规范表1—1类别名称编号规程规范电气装置安装工程高压电器施工及验收规范GBJ147—90电气装置安装工程电器设备交接试验标准GBJ150—91火灾自动报警系统施工及验收规范GB50166—1992电梯工程施工质量验收规范GB50310—2002建筑电气工程施工质量验收规范GB50303—2002自动喷水灭火系统施工及验收规范GB50216—1996电气装置安装工程接地装置施工及验收规范GB50169—1992智能建筑工程质量验收规范GB50339—2003北京市电气防火检测技术规范DB11—065--2000建筑结构长城杯工程质量评审标准DBJ/T01—70--2003建筑节通工程施工质量验收规范2007年出版、主要图集表1-2类别名称编号国家等电位连接安装02D201—2建筑物防雷设施安装99DQ13--22电器设备竖井安装90D701—1智能建筑弱电工程设计施工图集97X700（上.下）火灾报警及消防控制96SX601地方建筑电气通用图集华北标办92DQ1--13二、概况、工程概况表2-1工程名称常德市江南临江棚改A02地块地理位置常德市武陵镇德安路与临沅路交叉处的东北角建设单位常德市江南城市发展有限公司设计单位北京森磊源建筑规划设计有限公司勘察单位湖南有色工程勘察院有限公司监理单位常德市怀德建设监理有限公司监督单位常德市鼎城建设局、建筑设计概况建筑面积：地下室建筑面积57000㎡，地上九栋建筑面积113000㎡，共计约170000㎡。建筑层数及高度：地下三层，1#楼～5#楼为33层，建筑高度，6#楼～9#楼为28层，建筑高度，2、结构概况1、本工程设计为甲类建筑，结构设计使用年限为50年，建筑结构的安全等级为二级。2、结构形式为框架剪力墙结构，抗震设防烈度为七度；结构的抗震等级为二级，主体抗震等级二级，地下室抗震等级为二级。3、本建筑物防火设计的建筑分类为二类，上部建筑耐火等级为二级，地下为一级。4、本工程现浇各部件混凝土强度等级、厚度及抗渗等级设计如下：序号1#~5#楼部位强度等级6#~9#部位强度等级11~3层墙、柱C501~3层墙、柱C5024~10层墙、柱C454~8层墙、柱C45311~15层墙、柱C409~13层墙、柱C40416~20层墙、柱C3514~18层墙、柱C35521层及以上墙、柱C3019层及以上墙、柱C3062~20层梁、板C352~13层梁、板C35721层及以上梁板C3014层及以上梁板C30专业设计概况项目名称设计要求系统做法管线类别1电照明楼梯采用声干线式配线，导线穿SC焊采用SC焊接钢管敷设，穿BV—力电梯电讯光控，住宅公共部分部分装设应急照明，出口标示灯接钢管500V-2.5mm塑料铜芯线.低于2.4米灯具加装接地线动力（1）在地下车库内设置变配电所，引来两路高压电源，低压电源由变配电室低压柜供给，各楼分别由变配电所电缆引接动力、照明三相380/220V电源至建筑л接室，地下层配电柜采用干线式供电。每楼的照明，电梯及公用电源引自高压不同的回路的变压器供电。电缆明敷在桥架上，若不敷在桥架上，应穿SC焊接钢管敷设。控制线采用KVV型电缆，与消防有关的控制线为ZR-KVV阻燃型电缆配电系统动力、照明住宅动力设计量总表，照明设户表及支路计量表计，人防用电均设单独计量；住宅电表设在公共走道内安装防雷接地屋顶设避雷带，防雷等级为三类。在屋面采用☉10镀锌圆钢作避雷带，凡突出屋面的金属构件，金属通风管，屋顶风机与避雷接地焊接。引下线利用柱子或剪力墙内的四根☉16以上的主筋通长焊接作为引下线，引下线上端与避雷带焊接，下端与基础底梁及...
