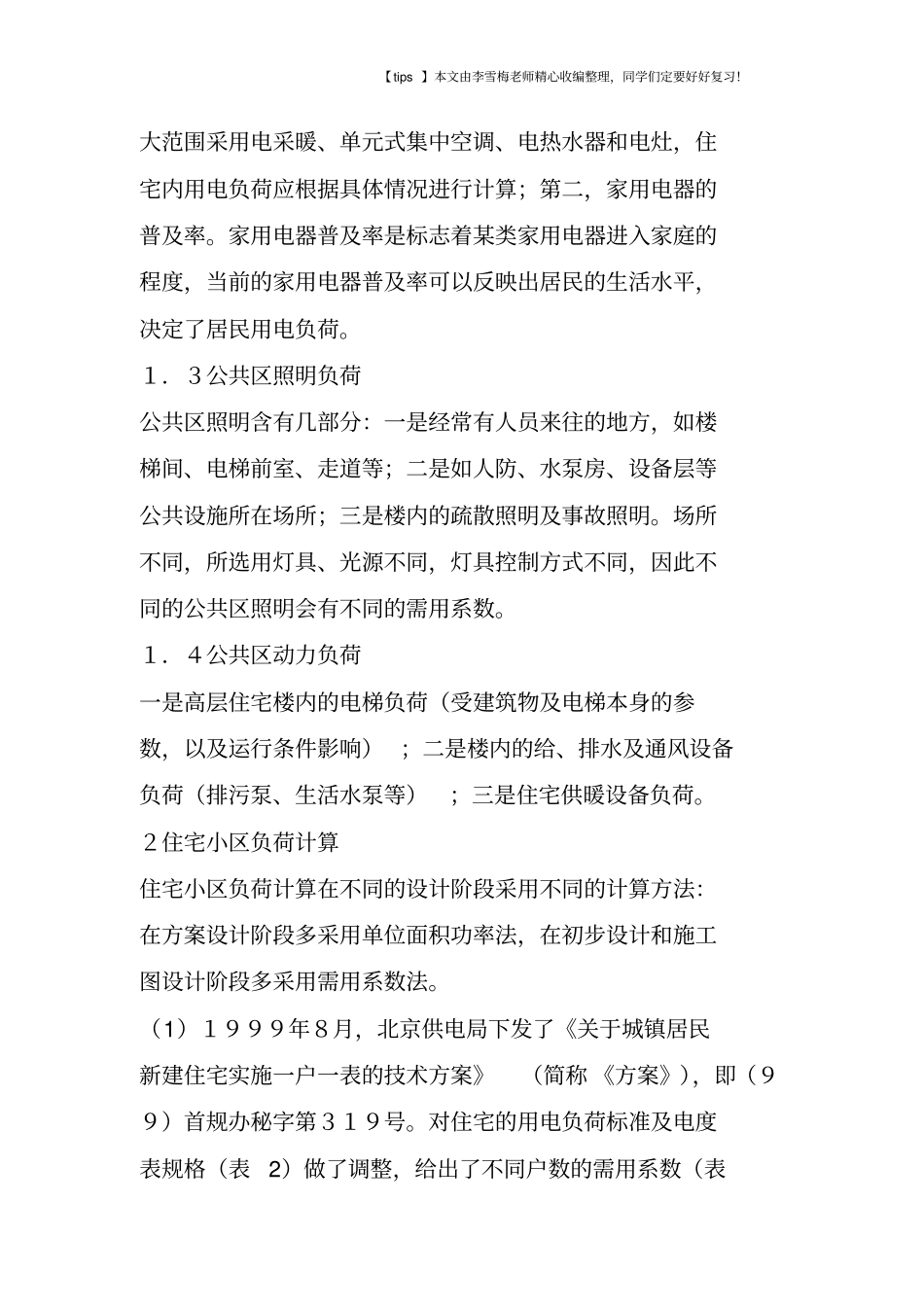

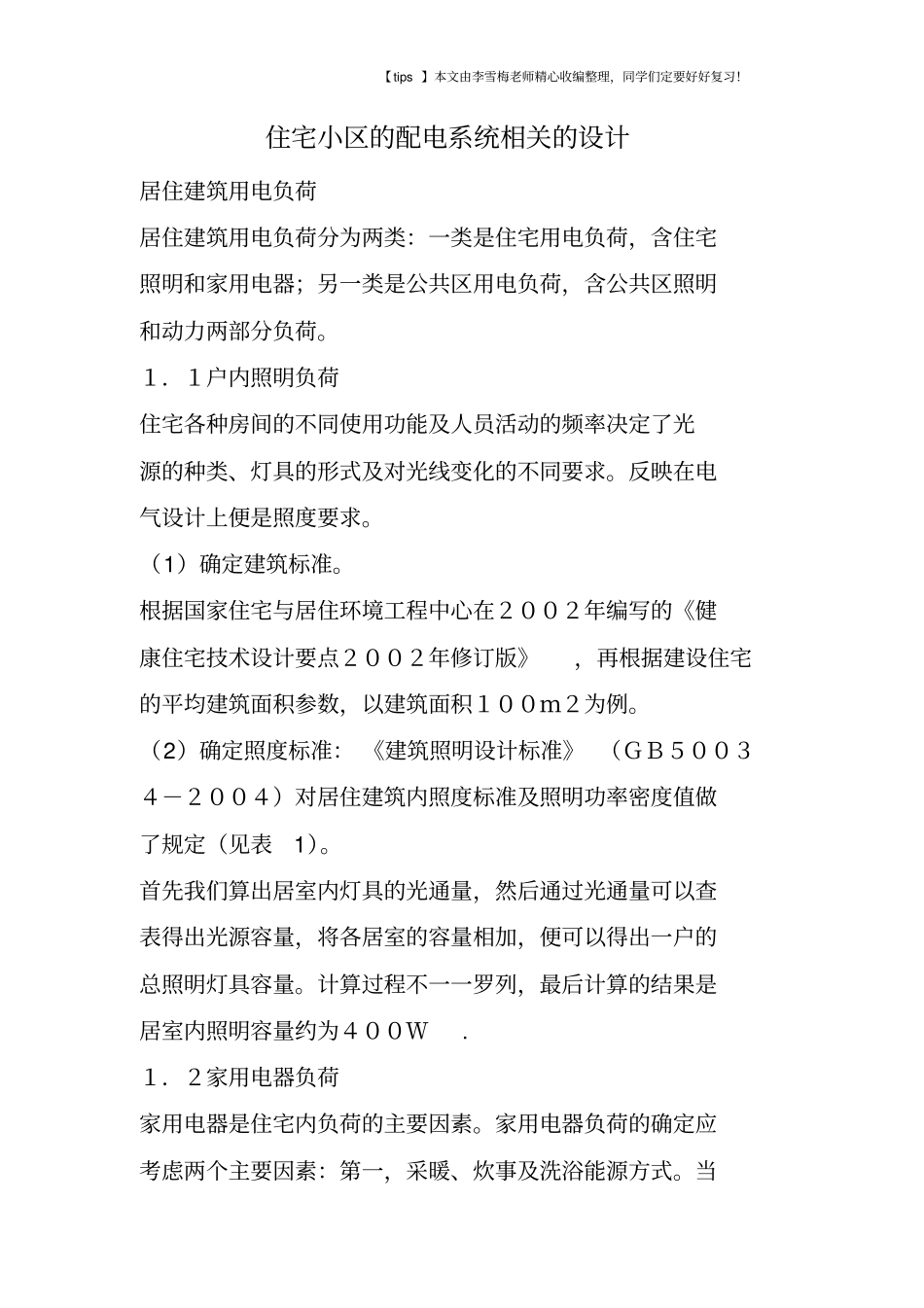

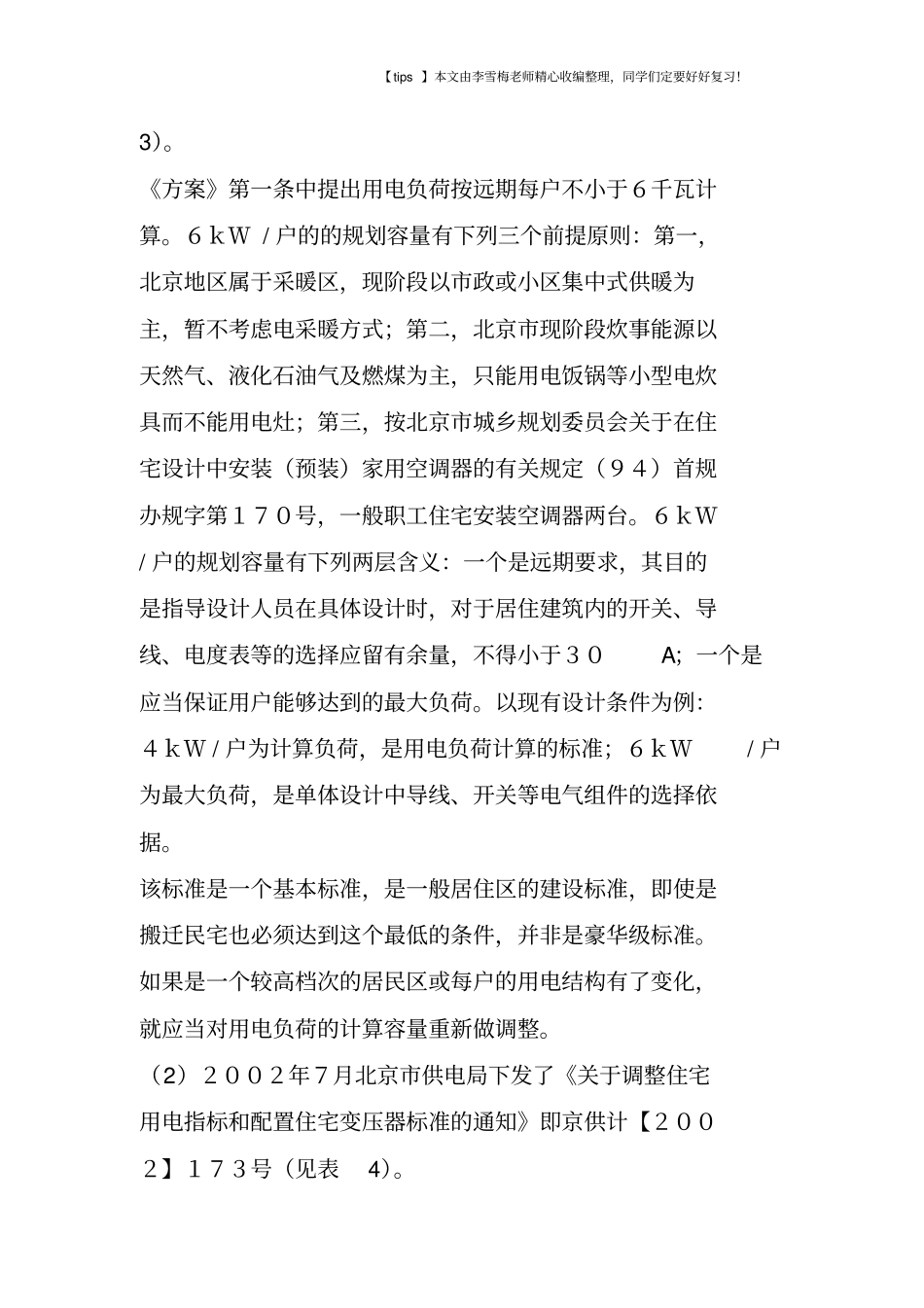

【tips】本文由李雪梅老师精心收编整理，同学们定要好好复习！住宅小区的配电系统相关的设计居住建筑用电负荷居住建筑用电负荷分为两类：一类是住宅用电负荷，含住宅照明和家用电器；另一类是公共区用电负荷，含公共区照明和动力两部分负荷。１．１户内照明负荷住宅各种房间的不同使用功能及人员活动的频率决定了光源的种类、灯具的形式及对光线变化的不同要求。反映在电气设计上便是照度要求。（1）确定建筑标准。根据国家住宅与居住环境工程中心在２００２年编写的《健康住宅技术设计要点２００２年修订版》，再根据建设住宅的平均建筑面积参数，以建筑面积１００ｍ２为例。（2）确定照度标准：《建筑照明设计标准》（ＧＢ５００３４－２００４）对居住建筑内照度标准及照明功率密度值做了规定（见表1）。首先我们算出居室内灯具的光通量，然后通过光通量可以查表得出光源容量，将各居室的容量相加，便可以得出一户的总照明灯具容量。计算过程不一一罗列，最后计算的结果是居室内照明容量约为４００Ｗ.１．２家用电器负荷家用电器是住宅内负荷的主要因素。家用电器负荷的确定应考虑两个主要因素：第一，采暖、炊事及洗浴能源方式。当【tips】本文由李雪梅老师精心收编整理，同学们定要好好复习！大范围采用电采暖、单元式集中空调、电热水器和电灶，住宅内用电负荷应根据具体情况进行计算；第二，家用电器的普及率。家用电器普及率是标志着某类家用电器进入家庭的程度，当前的家用电器普及率可以反映出居民的生活水平，决定了居民用电负荷。１．３公共区照明负荷公共区照明含有几部分：一是经常有人员来往的地方，如楼梯间、电梯前室、走道等；二是如人防、水泵房、设备层等公共设施所在场所；三是楼内的疏散照明及事故照明。场所不同，所选用灯具、光源不同，灯具控制方式不同，因此不同的公共区照明会有不同的需用系数。１．４公共区动力负荷一是高层住宅楼内的电梯负荷（受建筑物及电梯本身的参数，以及运行条件影响）；二是楼内的给、排水及通风设备负荷（排污泵、生活水泵等）；三是住宅供暖设备负荷。２住宅小区负荷计算住宅小区负荷计算在不同的设计阶段采用不同的计算方法：在方案设计阶段多采用单位面积功率法，在初步设计和施工图设计阶段多采用需用系数法。（1）１９９９年８月，北京供电局下发了《关于城镇居民新建住宅实施一户一表的技术方案》（简称《方案》），即（９９）首规办秘字第３１９号。对住宅的用电负荷标准及电度表规格（表2）做了调整，给出了不同户数的需用系数（表【tips】本文由李雪梅老师精心收编整理，同学们定要好好复习！3）。《方案》第一条中提出用电负荷按远期每户不小于６千瓦计算。６ｋＷ/户的的规划容量有下列三个前提原则：第一，北京地区属于采暖区，现阶段以市政或小区集中式供暖为主，暂不考虑电采暖方式；第二，北京市现阶段炊事能源以天然气、液化石油气及燃煤为主，只能用电饭锅等小型电炊具而不能用电灶；第三，按北京市城乡规划委员会关于在住宅设计中安装（预装）家用空调器的有关规定（９４）首规办规字第１７０号，一般职工住宅安装空调器两台。６ｋＷ/户的规划容量有下列两层含义：一个是远期要求，其目的是指导设计人员在具体设计时，对于居住建筑内的开关、导线、电度表等的选择应留有余量，不得小于３０A；一个是应当保证用户能够达到的最大负荷。以现有设计条件为例：４ｋＷ/户为计算负荷，是用电负荷计算的标准；６ｋＷ/户为最大负荷，是单体设计中导线、开关等电气组件的选择依据。该标准是一个基本标准，是一般居住区的建设标准，即使是搬迁民宅也必须达到这个最低的条件，并非是豪华级标准。如果是一个较高档次的居民区或每户的用电结构有了变化，就应当对用电负荷的计算容量重新做调整。（2）２００２年７月北京市供电局下发了《关于调整住宅用电指标和配置住宅变压器标准的通知》即京供计【２００２】１７３号（见表4）。【tips】本文由李雪梅老师精心收编整理，同学们定要好好复习！以普通住宅为例，建筑面积１００ｍ２/户计，用电负荷６ｋＷ/户计，则单位面积负荷为６０Ｗ/ｍ２.按（表3）计算变压器容量（按普...
