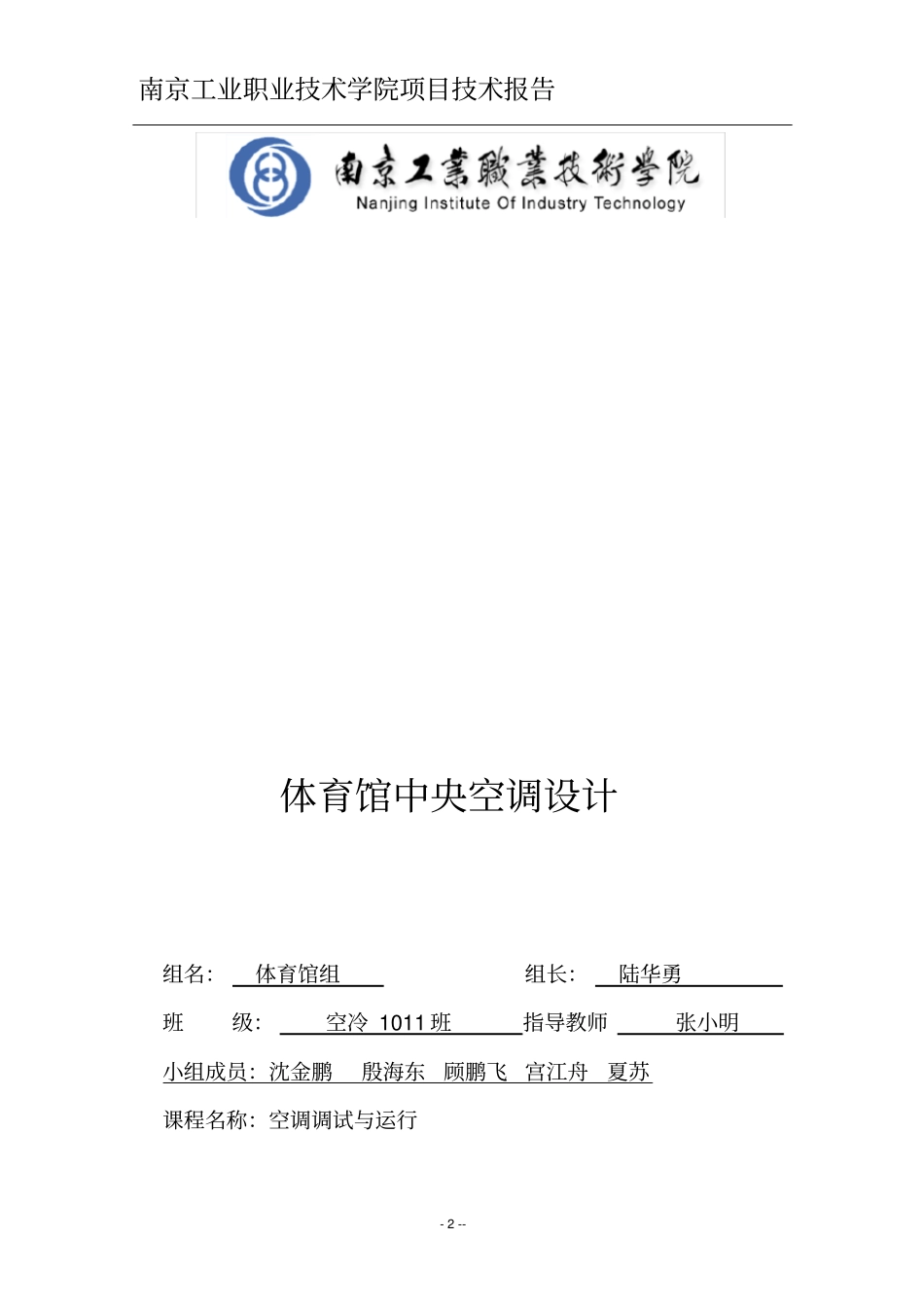

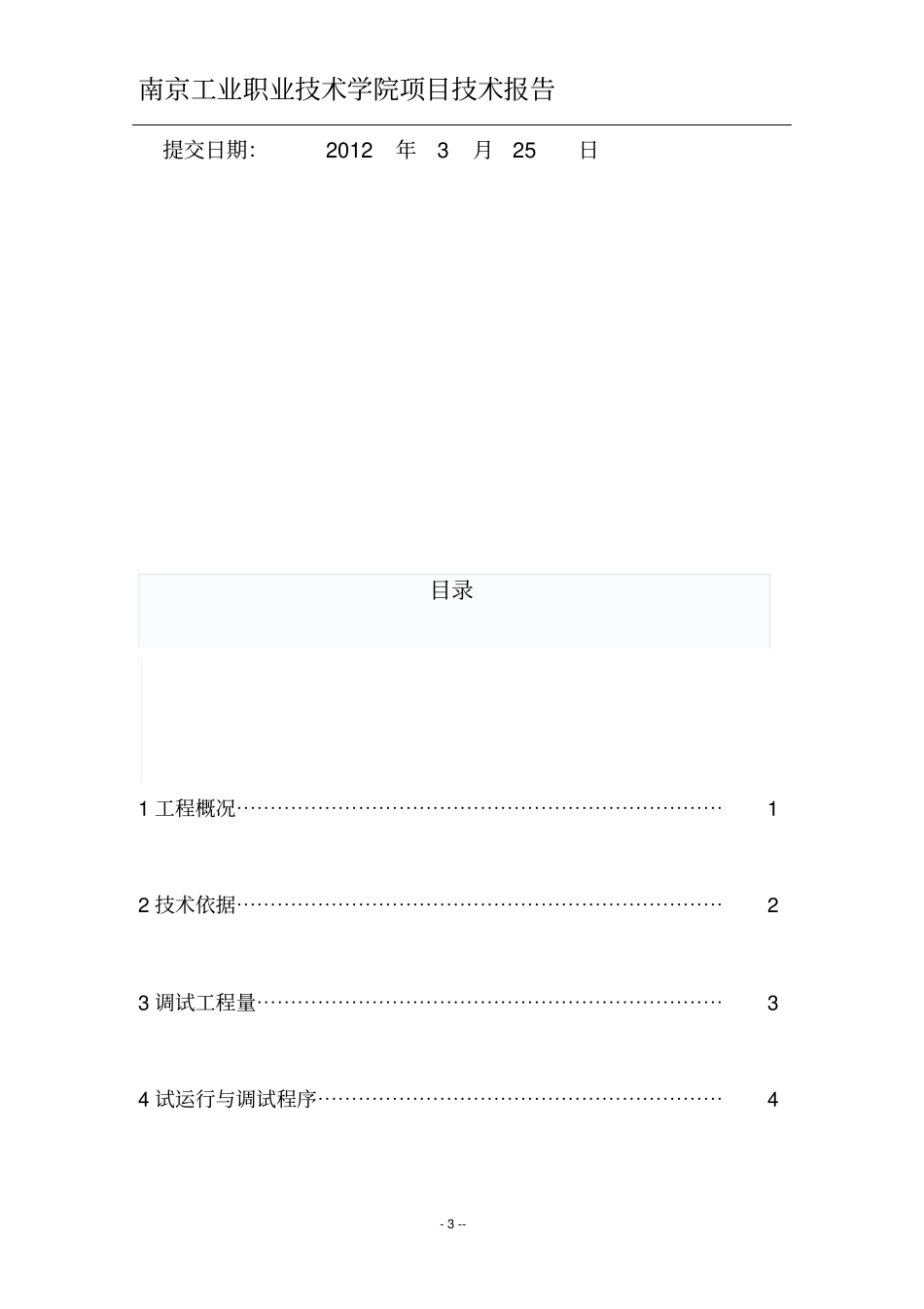

体育馆中央空调设计南京工业职业技术学院项目技术报告-2--体育馆中央空调设计组名：体育馆组组长：陆华勇班级：空冷1011班指导教师张小明小组成员：沈金鹏殷海东顾鹏飞宫江舟夏苏课程名称：空调调试与运行南京工业职业技术学院项目技术报告-3--提交日期：2012年3月25日目录1工程概况⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯12技术依据⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯23调试工程量⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯34试运行与调试程序⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯4南京工业职业技术学院项目技术报告-4--5试运行与调试准备工作⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯56试运行与调试工艺方法⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯67不合格质量处理规定⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯78成品保护⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯89安全与环保措施⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯910附表⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯10一、工程概况南京工业职业技术学院体育馆由XX安装由XX监理公司负责工程监理。馆内分为上下层，采取中央空调设计的房间仅篮球主馆﹑羽毛球馆﹑乒乓球馆，其余游泳馆﹑大学生多功能厅﹑瑜伽馆﹑健美操馆﹑篮球馆副馆﹑教师办公室﹑器材存放室﹑洗手间等大小18间均采用设置通风系统。体育馆内篮球主馆占地3780平方米，羽毛球馆占地1296平方米，乒乓球馆占地1023平方米。夏季冷负荷为2012KW,冬季热负荷1610KW。室外设计参数如下表1，室内设计参数下表2所示。篮球主馆﹑羽毛球馆﹑乒乓球馆作为主要对外开放用地，空调方式均采用新风加吊顶式空调机的方式，总共设计24台风冷模块式冷（热）水机组，新风直接从屋顶通过新丰竖井引进，只做了简单的粗放过滤后，进入每台吊装式空调机，与馆内的回风混合后再经过吊装式空南京工业职业技术学院项目技术报告-5--调机处理，有散流器送风。其中篮球馆主馆使用12台机组，乒乓球馆和羽毛球馆均使用6台机组，单台制冷量为66KW，采用R22作为制冷剂，冷冻水的供水温度为7℃，回水温度为12℃。单台机组制热量为68KW.表1室外设计参数夏季：空调室外计算干球温度：32.1℃室外计算湿球温度：26℃平均风速：1.9m/s大气压力：94.7kPa冬季：空调室外计算温度：1℃计算相对湿度：80％平均风速：1.4m/s大气压力：96.3kPa表2室外设计参数夏季:馆内温度：27℃相对湿度为：60％冬季:温度：18℃相对湿度：30％二、技术依据（1）设计院提供的设计图纸；（2）《建筑给排水及采暖工程验收质量规范》（GB50242-2002);（3）《通风与空调工程施工质量验收规范》（GB50243-2002）（4）建筑安装工程施工质量验收统一标准》（GB50300-2001）（5）吊装空调机组﹑风机盘管﹑单螺杆式水冷式冷水机组等设备的安装使用说明书及相关的技术资料；（6）《制冷设备﹑空气分离设备安装工程施工及验收规范》（GB-50274-1998）南京工业职业技术学院项目技术报告-6--三、调试工程量序号名称型号L(m3/h)N(kw)地点单位数量1吊装式空调机组DBFP10DBFP10I100001.1×2篮球馆台202卧式暗装风机盘管FP-2010200.083篮球馆台203风冷模块式冷热水机组FS-L-R-60200顶层台244燃气热水机组WNSO.751.1顶层台35低噪声冷却塔LBC-M-25011顶层台36散流器XM-6方型篮球馆个707散流器XM-6方型羽毛球馆个538散流器XM-6方型乒乓球馆个43四、试运行和调试程序1.试运行和调试的准备工作。2.检查与测试供配电主回路、电力控制系统及其电气设备。3.三个相对独立的子系统试运行与调试。a)空调水系统（冷却水和冷冻水）和冷水机组的试运行；b)空调系统的风机、风机盘管、空调机组等试运行，以及空调系统风量的调整；c)自动控制系统及其设备的检查与调试。4.以上三个子系统试运行与调试工作流程是采用平行、顺序或是搭接方式安排工序应视投入人力等实际情况而已。5.空调系统的无负荷联动试运行调试与调试工作。6.系统无负荷联动试运行调试合格以后，做好工程收尾工作，准备系统的竣工验收。南京工业职业技术学院项目技术报告-7--7.系统的综合效能测定工作，根据业主安排，在商场试营业前...
