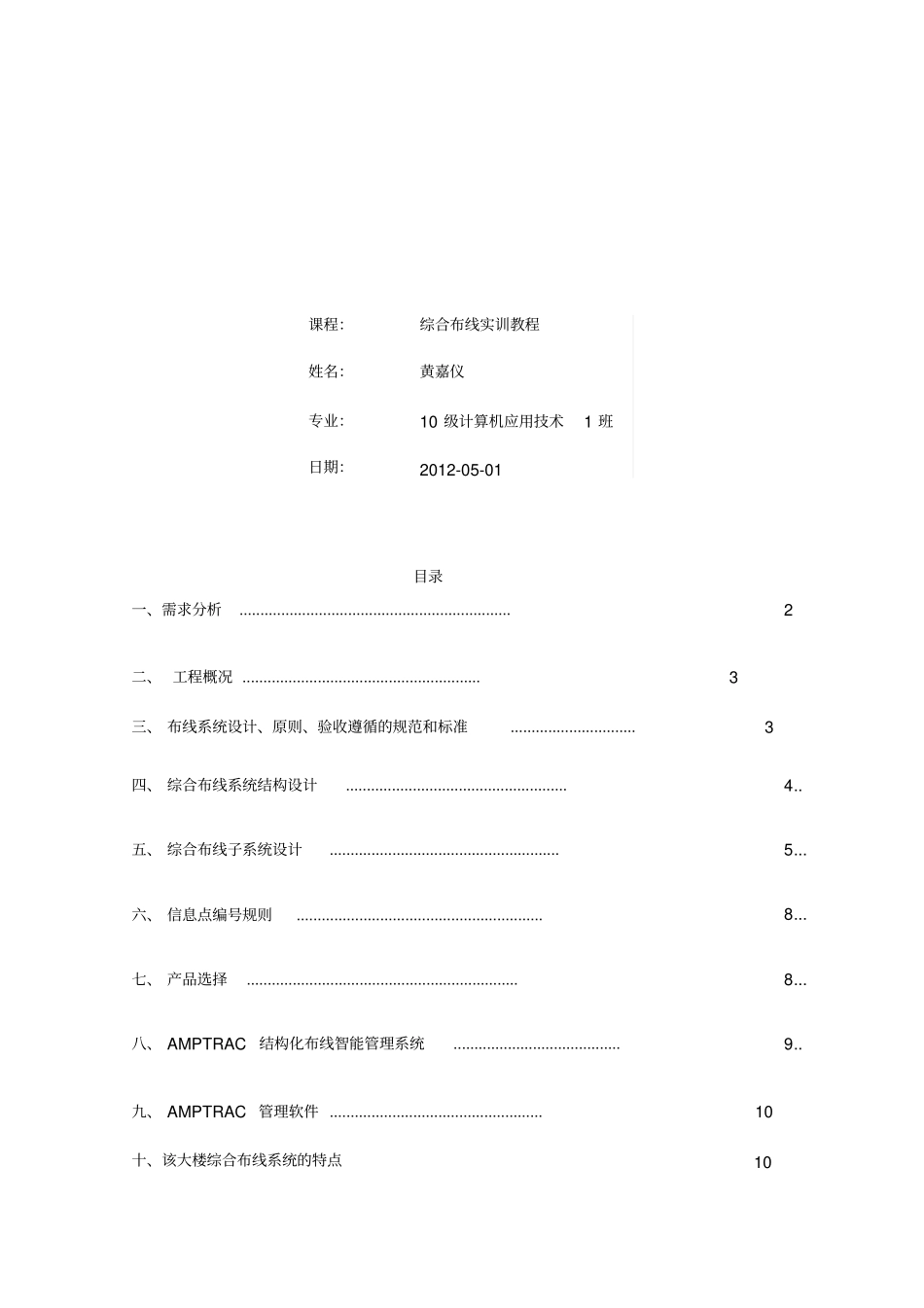

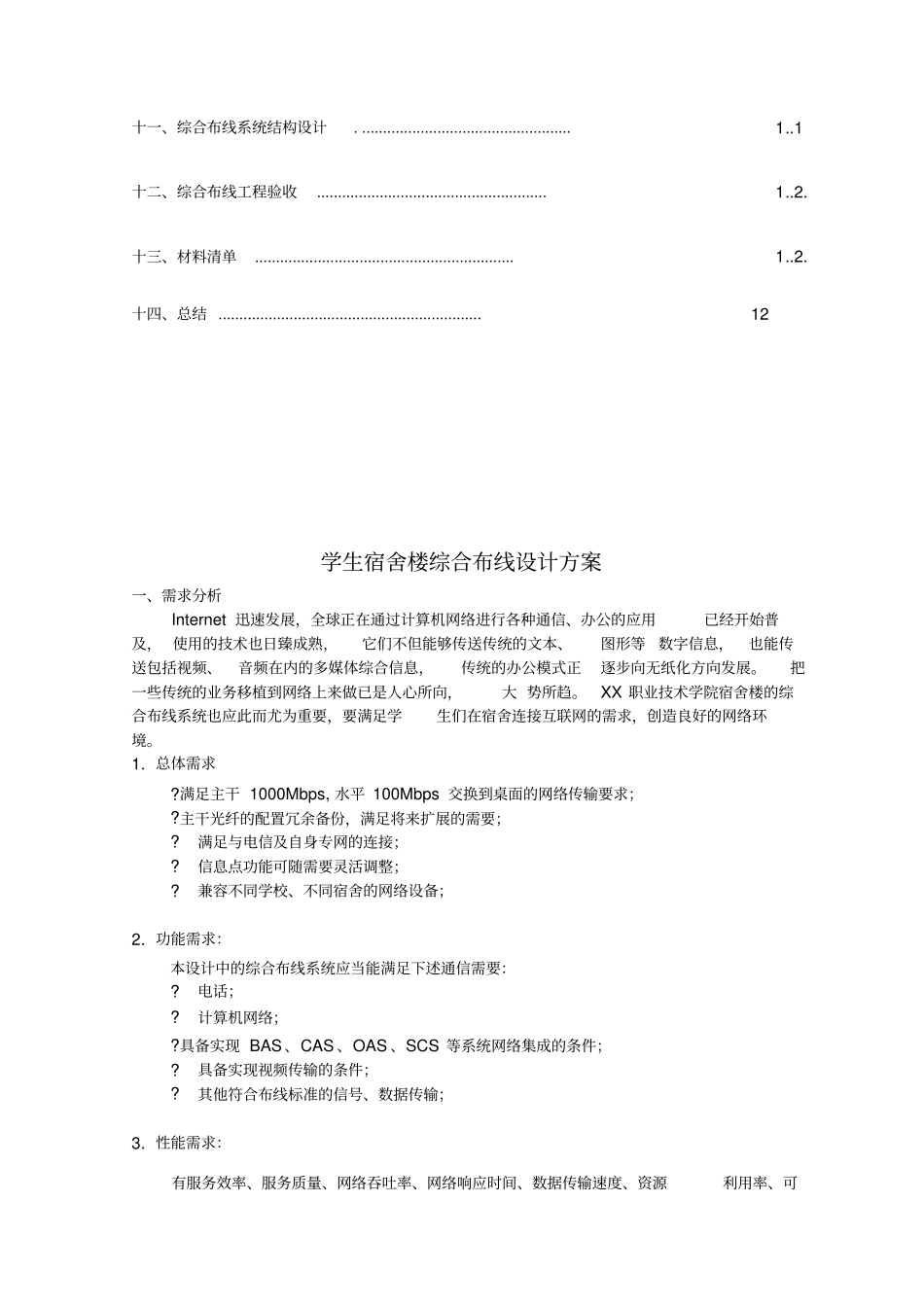

XX宿舍楼综合布线课程：综合布线实训教程姓名：黄嘉仪专业：10级计算机应用技术1班日期：2012-05-01目录一、需求分析.................................................................2二、工程概况.........................................................3三、布线系统设计、原则、验收遵循的规范和标准..............................3四、综合布线系统结构设计.....................................................4..五、综合布线子系统设计.......................................................5...六、信息点编号规则...........................................................8...七、产品选择.................................................................8...八、AMPTRAC结构化布线智能管理系统........................................9..九、AMPTRAC管理软件...................................................10十、该大楼综合布线系统的特点10十一、综合布线系统结构设计...................................................1..1十二、综合布线工程验收.......................................................1..2.十三、材料清单..............................................................1..2.十四、总结...............................................................12学生宿舍楼综合布线设计方案一、需求分析Internet迅速发展，全球正在通过计算机网络进行各种通信、办公的应用已经开始普及，使用的技术也日臻成熟，它们不但能够传送传统的文本、图形等数字信息，也能传送包括视频、音频在内的多媒体综合信息，传统的办公模式正逐步向无纸化方向发展。把一些传统的业务移植到网络上来做已是人心所向，大势所趋。XX职业技术学院宿舍楼的综合布线系统也应此而尤为重要，要满足学生们在宿舍连接互联网的需求，创造良好的网络环境。1.总体需求?满足主干1000Mbps,水平100Mbps交换到桌面的网络传输要求；?主干光纤的配置冗余备份，满足将来扩展的需要；?满足与电信及自身专网的连接；?信息点功能可随需要灵活调整；?兼容不同学校、不同宿舍的网络设备；2.功能需求：本设计中的综合布线系统应当能满足下述通信需要：?电话；?计算机网络；?具备实现BAS、CAS、OAS、SCS等系统网络集成的条件；?具备实现视频传输的条件；?其他符合布线标准的信号、数据传输；3.性能需求：有服务效率、服务质量、网络吞吐率、网络响应时间、数据传输速度、资源利用率、可靠性、性能/价格比等；?根据本工程的特殊性，语音点和数据点使用相同的传输介质，即统一使用超5类4对双绞电缆，以实现语音、数据相互备份的需要；?对于网络主干，数据通信介质全部使用光纤，语音通信主干使用大对数电缆；光缆和大对数电缆均留有余量；?对于其他系统数据传输，可采用超5类双绞线或专用线缆；?支持目前水平100M、主干1000M的网络应用，及未来扩展的需要；4.环境需求：主要指地理分布，用户数量及其位置，用户之间的距离，用户群的组织特点，还有特殊的限制(如电缆等介质的布线是否有禁区)等；本工程中，布线主要在室内，在工地现场勘测时没有发现有特殊限制等。5.其他子系统(如办公自动化系统，设备控制系统等)对网络系统提出的要求；6.设计约束：遵守其他标准，各行业的特点对网络的特殊要求，投资对布线设计的影响等。7.建设校园网工程将达到以下目标：(1)构架千兆校园主干网，实现两幢宿舍楼间的互连(2)每间宿舍均可实现100MB的校园网接入(3)校园网必须安装防火墙，防御外网入侵(4)校园网必须考虑为以后网络建设预留发展和扩展空间(5)要求全网交换机设备必须采用同一厂家的产品，全网综合布线产品必须全部统一二、工程概况XX职业技术学院现集中住宿在一个学生宿舍区，宿舍区由8座宿舍楼组成，每幢有六层楼。随着数字化校园建设的发展，校园网络已覆盖到学生社区。宿舍区已建好了网络、语音、校园广播等综合布线系统，并已开通应用系统。本方案以2号楼为例，每层有27间房，每间房住4人。按规定，每间房一个数据点，一个语音点。设置两个电信间(TC)，位于2层和5层，...
