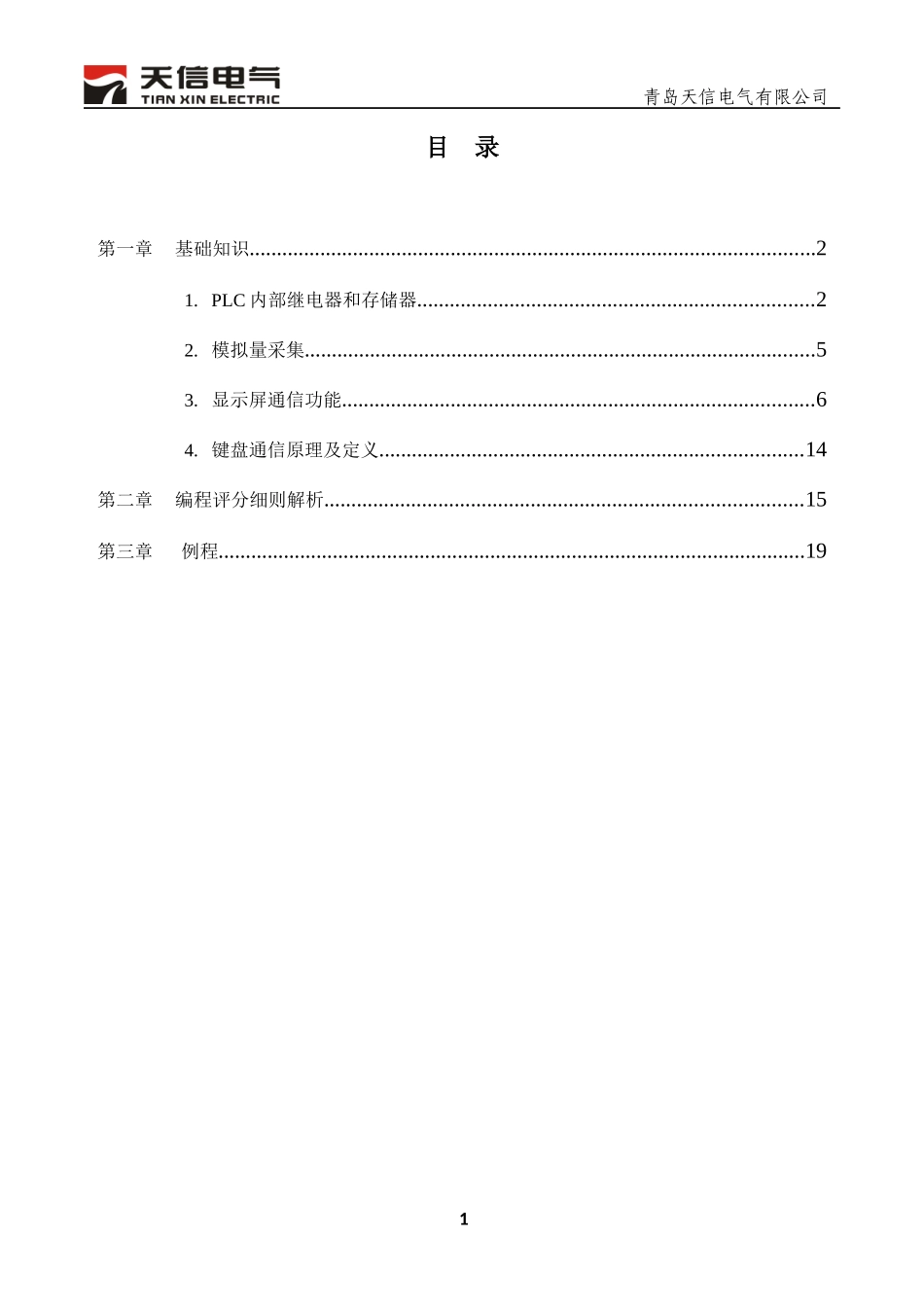

全国技术比武培训教材v02VIP专享VIP免费

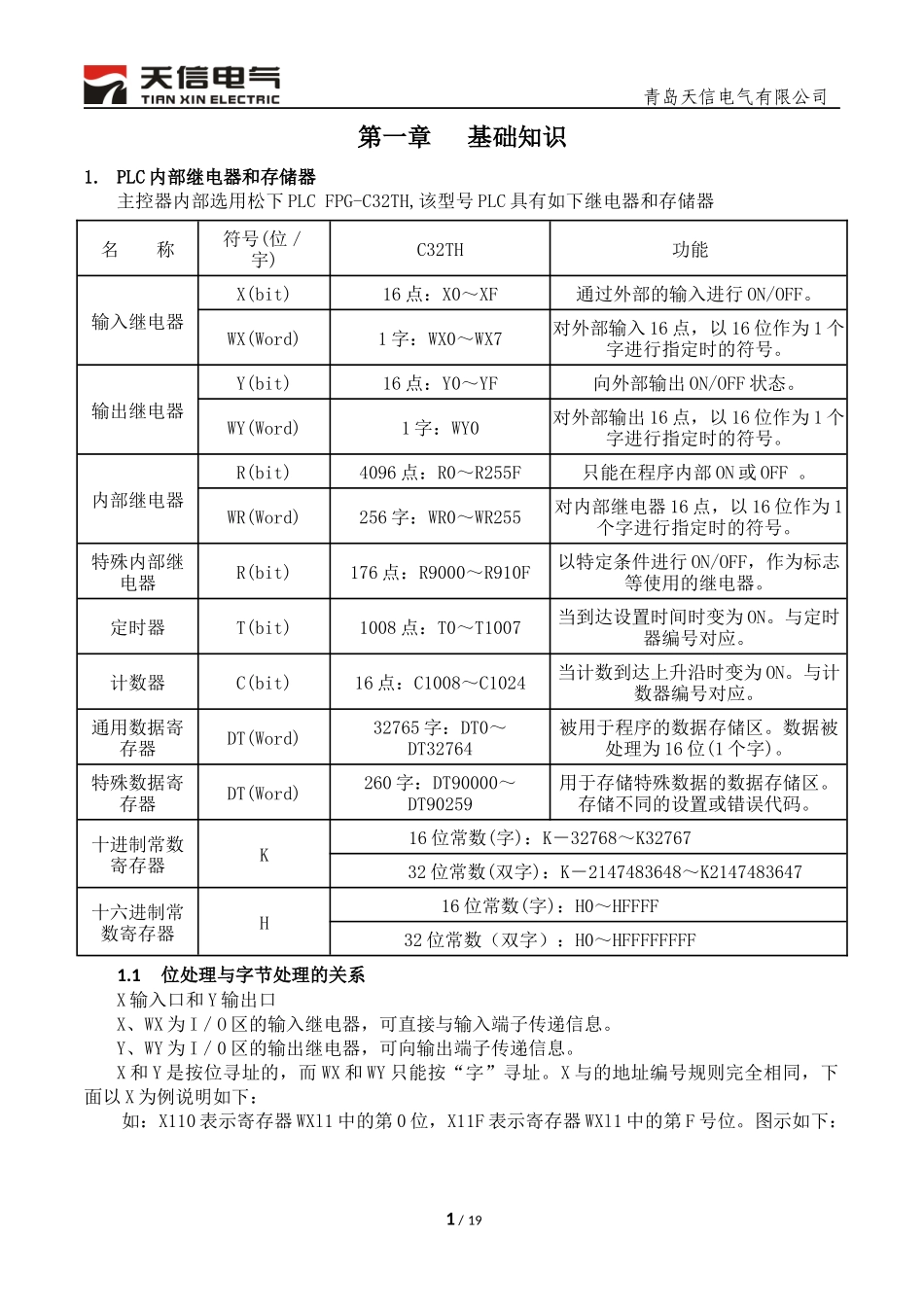

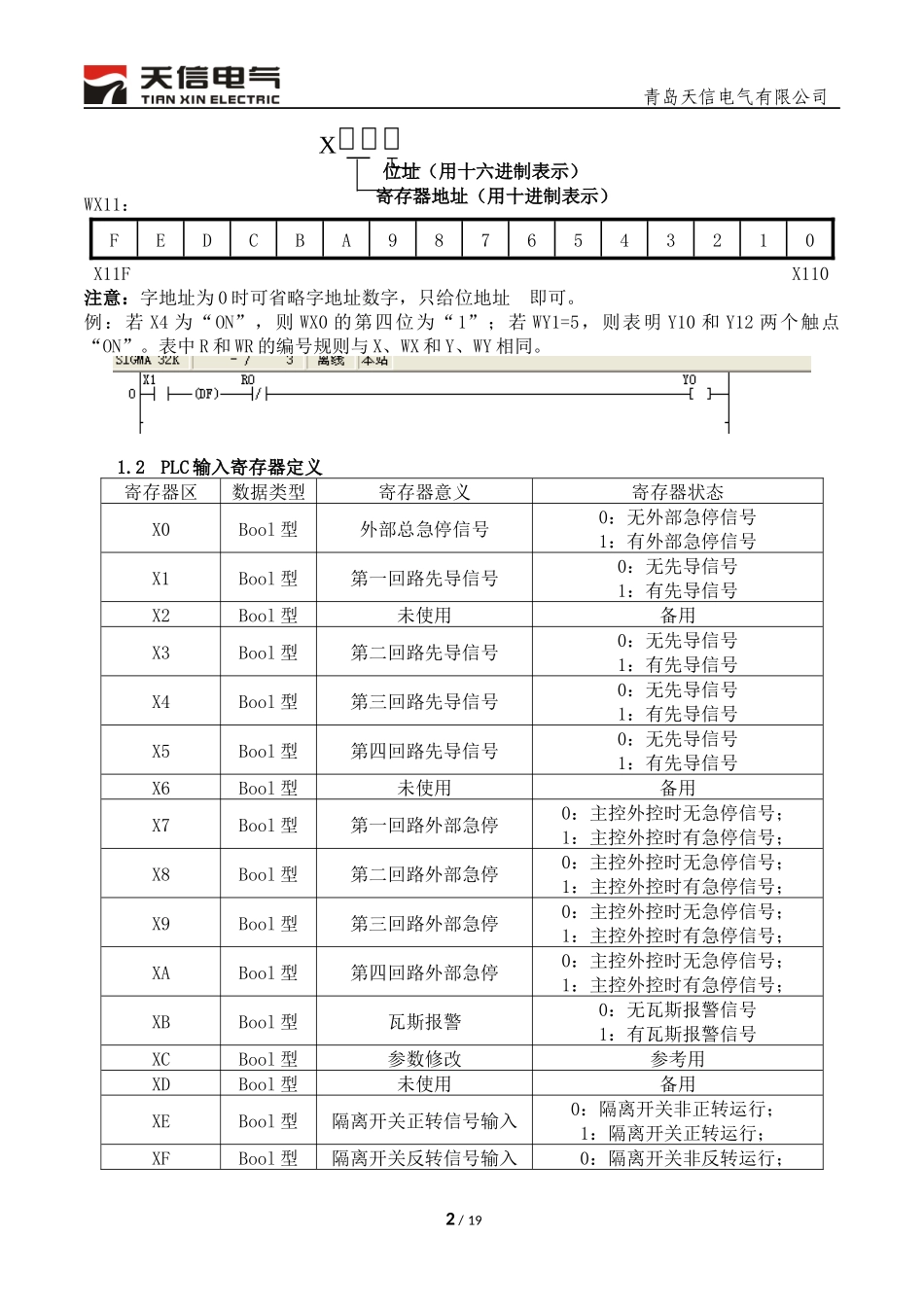

青岛天信电气有限公司目录第一章基础知识........................................................................................................21.PLC内部继电器和存储器.........................................................................22.模拟量采集..............................................................................................53.显示屏通信功能.......................................................................................64.键盘通信原理及定义..............................................................................14第二章编程评分细则解析........................................................................................15第三章例程............................................................................................................191青岛天信电气有限公司第一章基础知识1.PLC内部继电器和存储器主控器内部选用松下PLCFPG-C32TH,该型号PLC具有如下继电器和存储器1.1位处理与字节处理的关系X输入口和Y输出口X、WX为I／O区的输入继电器，可直接与输入端子传递信息。Y、WY为I／0区的输出继电器，可向输出端子传递信息。X和Y是按位寻址的，而WX和WY只能按“字”寻址。X与的地址编号规则完全相同，下面以X为例说明如下：如：X110表示寄存器WXl1中的第0位，X11F表示寄存器WXl1中的第F号位。图示如下：1/19名称符号(位／宇)C32TH功能输入继电器X(bit)16点：X0～XF通过外部的输入进行ON/OFF。WX(Word)1字：WX0～WX7对外部输入16点，以16位作为1个字进行指定时的符号。输出继电器Y(bit)16点：Y0～YF向外部输出ON/OFF状态。WY(Word)1字：WY0对外部输出16点，以16位作为1个字进行指定时的符号。内部继电器R(bit)4096点：R0～R255F只能在程序内部ON或OFF。WR(Word)256字：WR0～WR255对内部继电器16点，以16位作为1个字进行指定时的符号。特殊内部继电器R(bit)176点：R9000～R910F以特定条件进行ON/OFF，作为标志等使用的继电器。定时器T(bit)1008点：T0～T1007当到达设置时间时变为ON。与定时器编号对应。计数器C(bit)16点：C1008～C1024当计数到达上升沿时变为ON。与计数器编号对应。通用数据寄存器DT(Word)32765字：DT0～DT32764被用于程序的数据存储区。数据被处理为16位(1个字)。特殊数据寄存器DT(Word)260字：DT90000～DT90259用于存储特殊数据的数据存储区。存储不同的设置或错误代码。十进制常数寄存器K16位常数(字)：K－32768～K3276732位常数(双字)：K－2147483648～K2147483647十六进制常数寄存器H16位常数(字)：H0～HFFFF32位常数（双字）：H0～HFFFFFFFF青岛天信电气有限公司WX11：FEDCBA9876543210X11FX110注意：字地址为0时可省略字地址数字，只给位地址即可。例：若X4为“ON”，则WX0的第四位为“1”；若WY1=5，则表明Y10和Y12两个触点“ON”。表中R和WR的编号规则与X、WX和Y、WY相同。1.2PLC输入寄存器定义寄存器区数据类型寄存器意义寄存器状态X0Bool型外部总急停信号0：无外部急停信号1：有外部急停信号X1Bool型第一回路先导信号0：无先导信号1：有先导信号X2Bool型未使用备用X3Bool型第二回路先导信号0：无先导信号1：有先导信号X4Bool型第三回路先导信号0：无先导信号1：有先导信号X5Bool型第四回路先导信号0：无先导信号1：有先导信号X6Bool型未使用备用X7Bool型第一回路外部急停0：主控外控时无急停信号；1：主控外控时有急停信号；X8Bool型第二回路外部急停0：主控外控时无急停信号；1：主控外控时有急停信号；X9Bool型第三回路外部急停0：主控外控时无急停信号；1：主控外控时有急停信号；XABool型第四回路外部急停0：主控外控时无急停信号；1：主控外控时有急停信号；XBBool型瓦斯报警0：无瓦斯报警信号1：有瓦斯报警信号XCBool型参数修改参考用XDBool型未使用备用XEBool型隔离开关正转信号输入0：隔离开关非正转运行；1：隔离开关正转运行；XFBool型隔离开关反转信号输入0：隔离开关非反转运行；2/19位址（用十六进制表示）寄存器地址（用十进制表示）X青岛...
