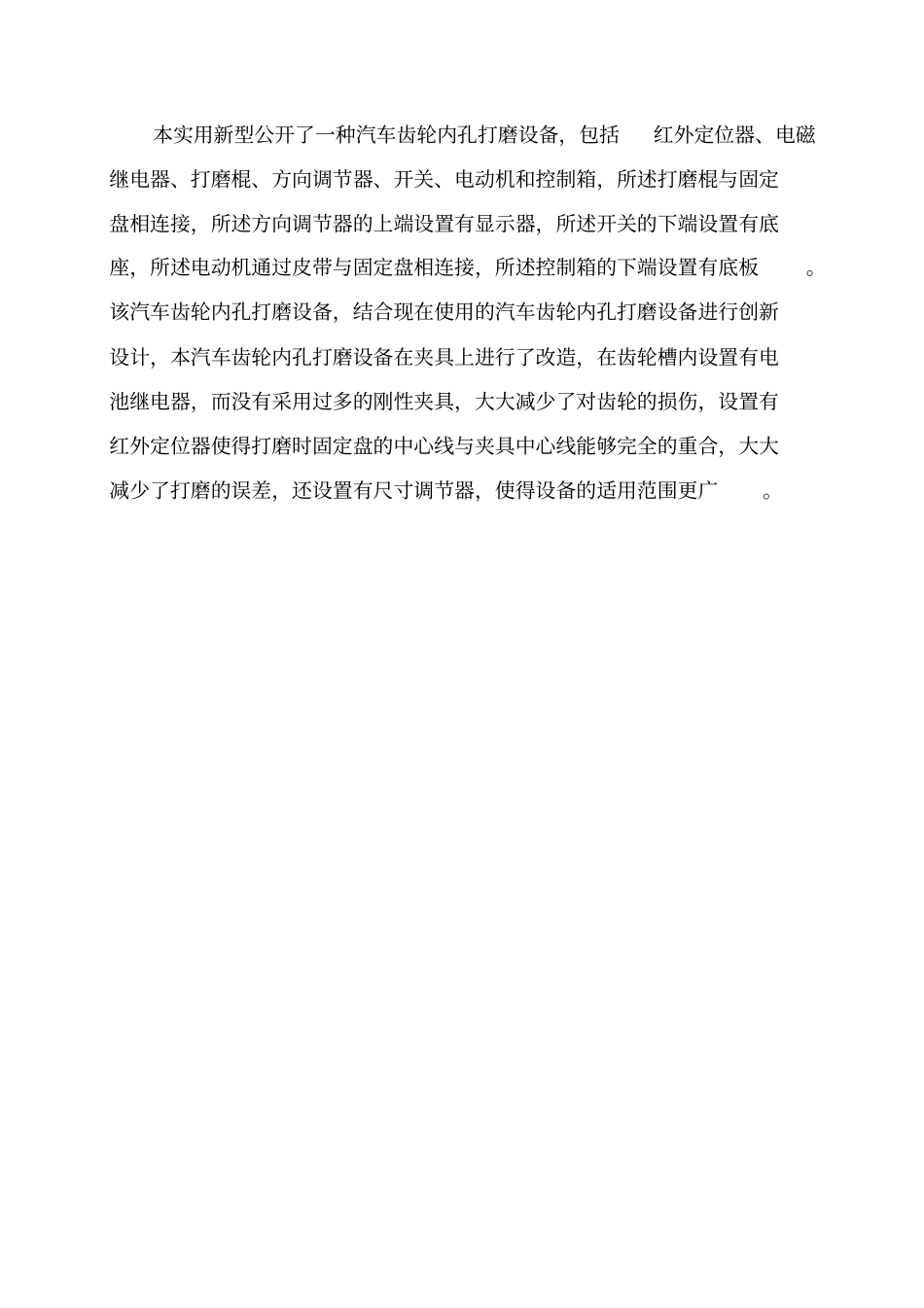

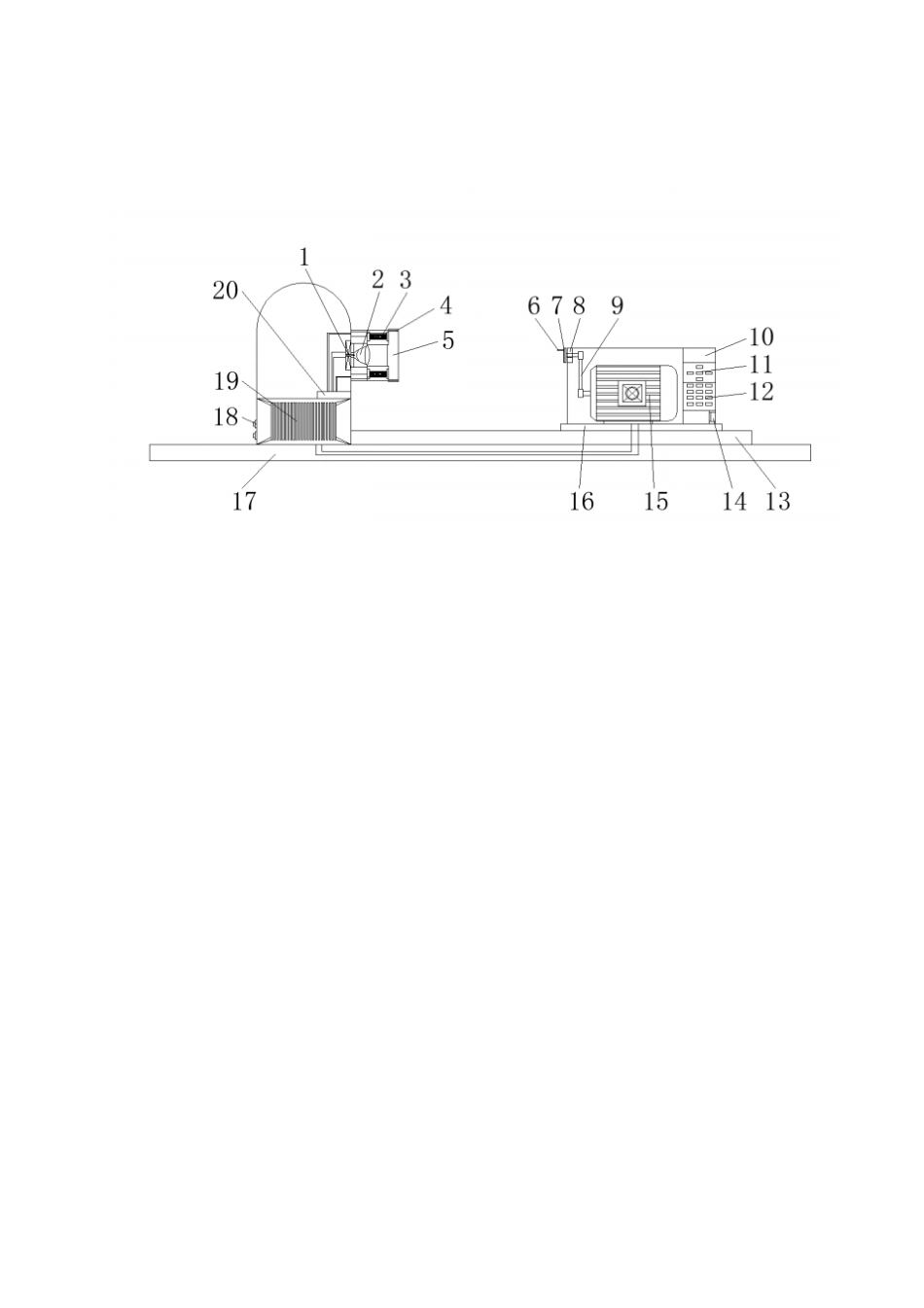

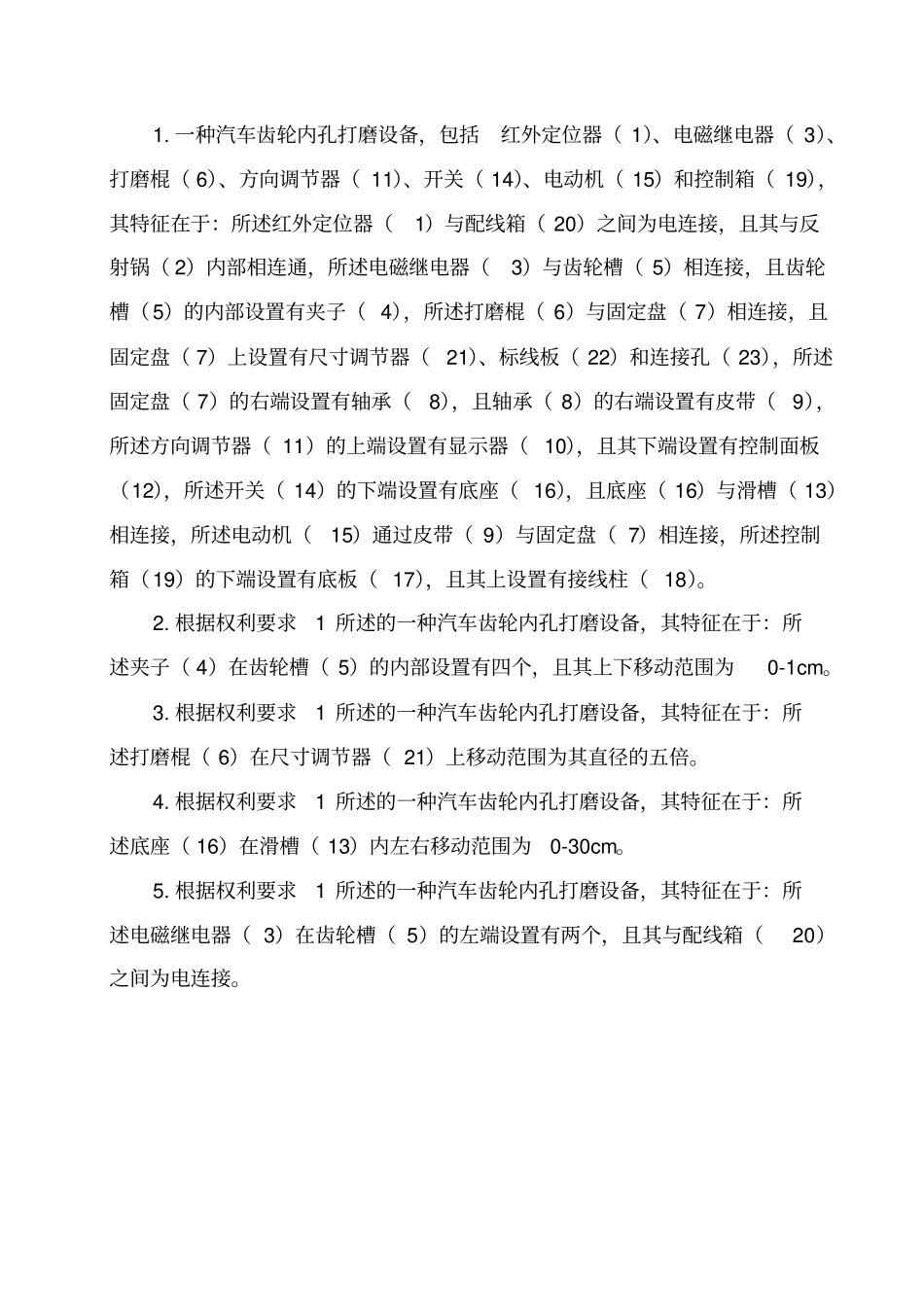

本实用新型公开了一种汽车齿轮内孔打磨设备，包括红外定位器、电磁继电器、打磨棍、方向调节器、开关、电动机和控制箱，所述打磨棍与固定盘相连接，所述方向调节器的上端设置有显示器，所述开关的下端设置有底座，所述电动机通过皮带与固定盘相连接，所述控制箱的下端设置有底板。该汽车齿轮内孔打磨设备，结合现在使用的汽车齿轮内孔打磨设备进行创新设计，本汽车齿轮内孔打磨设备在夹具上进行了改造，在齿轮槽内设置有电池继电器，而没有采用过多的刚性夹具，大大减少了对齿轮的损伤，设置有红外定位器使得打磨时固定盘的中心线与夹具中心线能够完全的重合，大大减少了打磨的误差，还设置有尺寸调节器，使得设备的适用范围更广。1.一种汽车齿轮内孔打磨设备，包括红外定位器（1）、电磁继电器（3）、打磨棍（6）、方向调节器（11）、开关（14）、电动机（15）和控制箱（19），其特征在于：所述红外定位器（1）与配线箱（20）之间为电连接，且其与反射锅（2）内部相连通，所述电磁继电器（3）与齿轮槽（5）相连接，且齿轮槽（5）的内部设置有夹子（4），所述打磨棍（6）与固定盘（7）相连接，且固定盘（7）上设置有尺寸调节器（21）、标线板（22）和连接孔（23），所述固定盘（7）的右端设置有轴承（8），且轴承（8）的右端设置有皮带（9），所述方向调节器（11）的上端设置有显示器（10），且其下端设置有控制面板（12），所述开关（14）的下端设置有底座（16），且底座（16）与滑槽（13）相连接，所述电动机（15）通过皮带（9）与固定盘（7）相连接，所述控制箱（19）的下端设置有底板（17），且其上设置有接线柱（18）。2.根据权利要求1所述的一种汽车齿轮内孔打磨设备，其特征在于：所述夹子（4）在齿轮槽（5）的内部设置有四个，且其上下移动范围为0-1cm。3.根据权利要求1所述的一种汽车齿轮内孔打磨设备，其特征在于：所述打磨棍（6）在尺寸调节器（21）上移动范围为其直径的五倍。4.根据权利要求1所述的一种汽车齿轮内孔打磨设备，其特征在于：所述底座（16）在滑槽（13）内左右移动范围为0-30cm。5.根据权利要求1所述的一种汽车齿轮内孔打磨设备，其特征在于：所述电磁继电器（3）在齿轮槽（5）的左端设置有两个，且其与配线箱（20）之间为电连接。一种汽车齿轮内孔打磨设备技术领域本实用新型涉及汽车齿轮内孔打磨技术领域，具体为一种汽车齿轮内孔打磨设备。背景技术汽车齿轮内孔打磨设备是一种用于汽车齿轮的内孔的检测和打磨的设备，其主要由电磁继电器、打磨棍、电动机、方向调节器和滑槽这五个部分组成，随着科学技术的发展汽车齿轮内孔打磨设备的种类越来越多，对于汽车齿轮内孔打磨设备需求越来越高。而现在使用的汽车齿轮内孔打磨设备还多多少少的存在一些不足，比如现在使用的内孔打磨设备的夹具对齿轮的损伤较大，使得齿轮的可利用率有所降低，有的有没设置红外定位器使得打磨时固定盘的中心线与夹具中心线不能完全的重合，使得打磨存在误差，有的没有设置尺寸调节器，使得设备只能对一种特定的齿轮进行打磨适用范围太小，无法满足使用的需要，所以针对这种情况的存在，现在需要进行相关设备的创新设计。实用新型内容本实用新型的目的在于提供一种汽车齿轮内孔打磨设备，以解决上述背景技术中提出的现在使用的内孔打磨设备的夹具对齿轮的损伤较大，使得齿轮的可利用率有所降低，有的有没设置红外定位器使得打磨时固定盘的中心线与夹具中心线不能完全的重合，使得打磨存在误差，有的没有设置尺寸调节器，使得设备只能对一种特定的齿轮进行打磨适用范围太小的问题。为实现上述目的，本实用新型提供如下技术方案：一种汽车齿轮内孔打磨设备，包括红外定位器、电磁继电器、打磨棍、方向调节器、开关、电动机和控制箱，所述红外定位器与配线箱之间为电连接，且其与反射锅内部相连通，所述电磁继电器与齿轮槽相连接，且齿轮槽的内部设置有夹子，所述打磨棍与固定盘相连接，且固定盘上设置有尺寸调节器、标线板和连接孔，所述固定盘的右端设置有轴承，且轴承的右端设置有皮带，所述方向调节器的上端设置有显示器，且其下端设置有控制面板，所述开关的下端设置有底座，...
