信息化系统机房标识的相关规范VIP免费

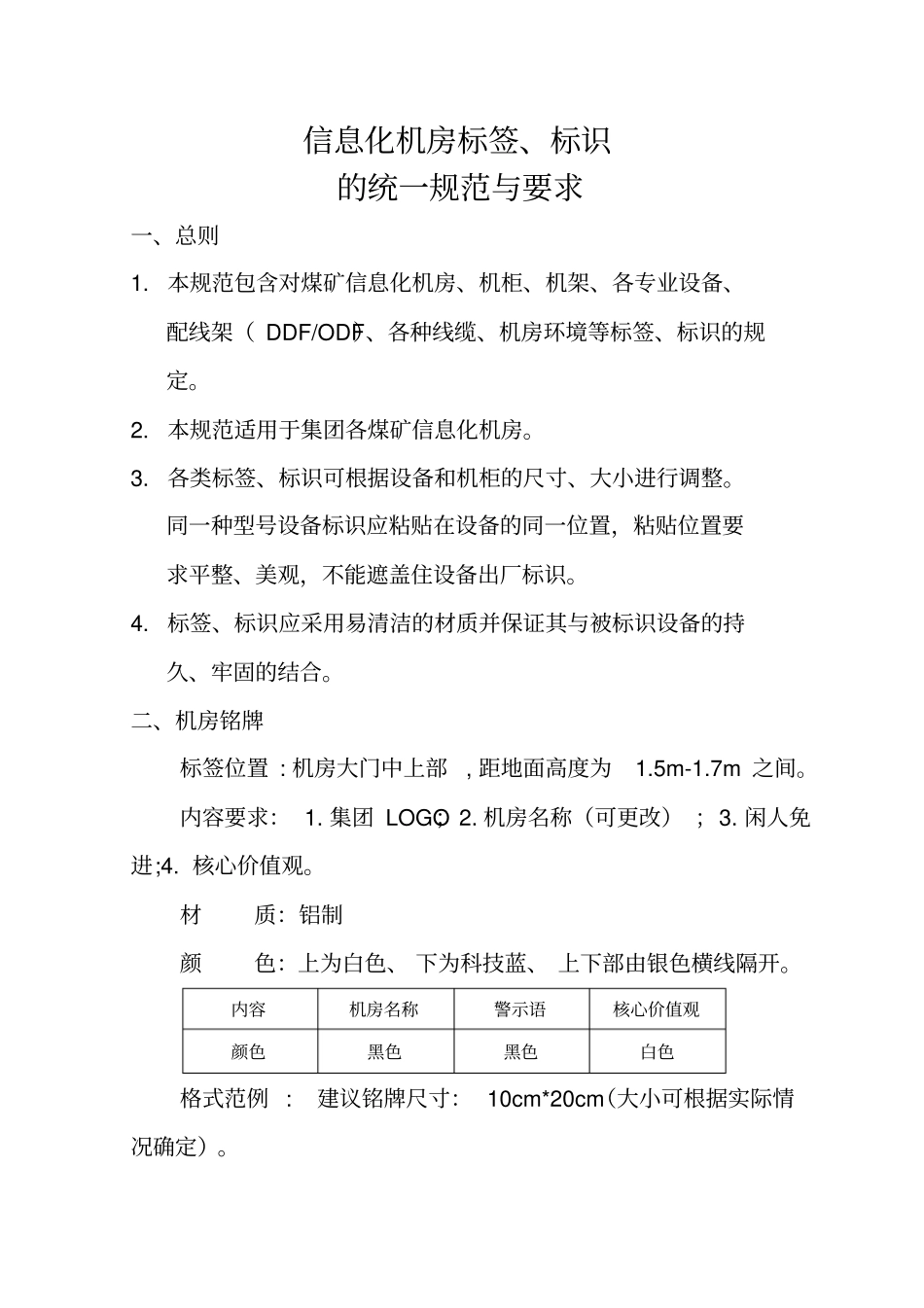

信息化机房标签、标识的统一规范与要求一、总则1.本规范包含对煤矿信息化机房、机柜、机架、各专业设备、配线架（DDF/ODF）、各种线缆、机房环境等标签、标识的规定。2.本规范适用于集团各煤矿信息化机房。3.各类标签、标识可根据设备和机柜的尺寸、大小进行调整。同一种型号设备标识应粘贴在设备的同一位置，粘贴位置要求平整、美观，不能遮盖住设备出厂标识。4.标签、标识应采用易清洁的材质并保证其与被标识设备的持久、牢固的结合。二、机房铭牌标签位置:机房大门中上部,距地面高度为1.5m-1.7m之间。内容要求：1.集团LOGO；2.机房名称（可更改）；3.闲人免进;4.核心价值观。材质：铝制颜色：上为白色、下为科技蓝、上下部由银色横线隔开。内容机房名称警示语核心价值观颜色黑色黑色白色格式范例:建议铭牌尺寸：10cm*20cm（大小可根据实际情况确定）。三、设备机柜标签粘贴位置:应粘贴在机架顶部或者机柜门中上部;所有粘贴的标签须在同一水平线上。内容要求：1.名称：指该机柜放置的主要设备；2.型号：机柜中主要设备的型号；3.用途：机柜设备所起到的主要作用；4.区域：机柜设备的作用范围。颜色：上为白色、下为科技蓝、字体为白色、LOGO为科技蓝。格式范例:建议标签尺寸：8cm*13cm（大小可根据实际情况确定）。四、设备标签(一)2U（8.9cm）及以上的设备粘贴位置:设备左上角，所有设备标签应处于同一垂直线上。内容要求：1.部门：负责此设备日常运维的责任部门；2.名称：须表达出该设备所提供的服务；3.型号：该设备的型号；4.用途：设备所起的主要作用；5.责任人：具体负责该设备日常运维的技术管理人员。颜色：上为白色、下为科技蓝、字体为白色、LOGO为科技蓝。格式范例:建议标签尺寸5cm*12cm（大小可根据实际情况确定）。单位名称可更改单位名称可更改(二)2U（8.9cm）以下的设备粘贴位置:设备左上角，所有设备标签应处于同一垂直线上。内容要求：1.部门；2.名称；3.责任人。格式范例:标签纸（建议使用黄色标签纸）。五、网线标签粘贴位置：标签纸粘贴网线两端标签颜色：红底黑字、绿底黑字、黄底黑字、白底黑字内容要求：业务类型、本端端口、对端端口格式范例：标签纸注解：1、TO:业务本端端口信息。即：IBMX3650-2表示本端网线插入到IBMX3650服务器标号为2的网络端口上。2、FR：业务对端信息。即：H3C-24-8表示对端的网线插入到24口华三交换机的第8口上。在此处对折粘贴3、本端端口与对端端口的格式内容可参照此范例。4、网线两端的标签须将TO与FR的标签内容互换。六、尾纤跳线标签(一)一端连接ODF或光纤熔解盒，另一端连接设备的尾纤或跳线。标签颜色：红底黑字、绿底黑字、黄底黑字、白底黑字内容要求：承载业务（系统）、本端连接端子号、对端连接端子号。格式范例：标签纸。注解：1、TO:本端连接端子号。即：H3C-2-1表示本端连接到共有2个光口的华三交换机的第1个光口上。2、FR:对端连接端子号。即：光纤熔解盒1-12-5表示对端连接到12路光纤熔解盒1的第5路上。3、本端连接端子号与对端连接端子号的格式内容可参照此范例。4、两端的标签须将TO与FR的标签内容互换。粘贴效果：在此处对折粘贴(二)光纤配线架(ODF)中的跳线标签颜色：红底黑字、绿底黑字、黄底黑字、白底黑字内容要求：本端端口地址、对端端口地址、本端连接端子号、对端连接端子号。格式范例：标签纸。注解：1、TO:**矿；表示本端端口地址。2、FR:**矿；表示对端端口地址。3、TO:ODF1-1-5本端连接端子号；即：表示本端连接到ODF1第1行第5个端口。4、FR:ODF1-8-3对端连接端子号；即：表示对端连接到ODF1第8行第3个端口。5、跳线两端的标签须将TO与FR的标签内容互换。在此处对折粘贴七、2M线标签。（一）一端连接数字配线架（DDF），另一端连接设备的2M线粘贴位置：线缆两端（DDF端、设备端）均应加贴标识，线缆端子标识应贴距端子与线缆连接处20mm的线缆部分。标签颜色：白色。内容要求：承载业务（系统）、本端连接端子号、对端连接端子号。格式范例（设备端）：标签纸。注解：1、TO:本端连接端子号。即：DTP-2-1表示本端连接到调度机共有2个端口DTP板的第1个端口。2、FR:对端连接端子号。即：DDF1-8-3...
