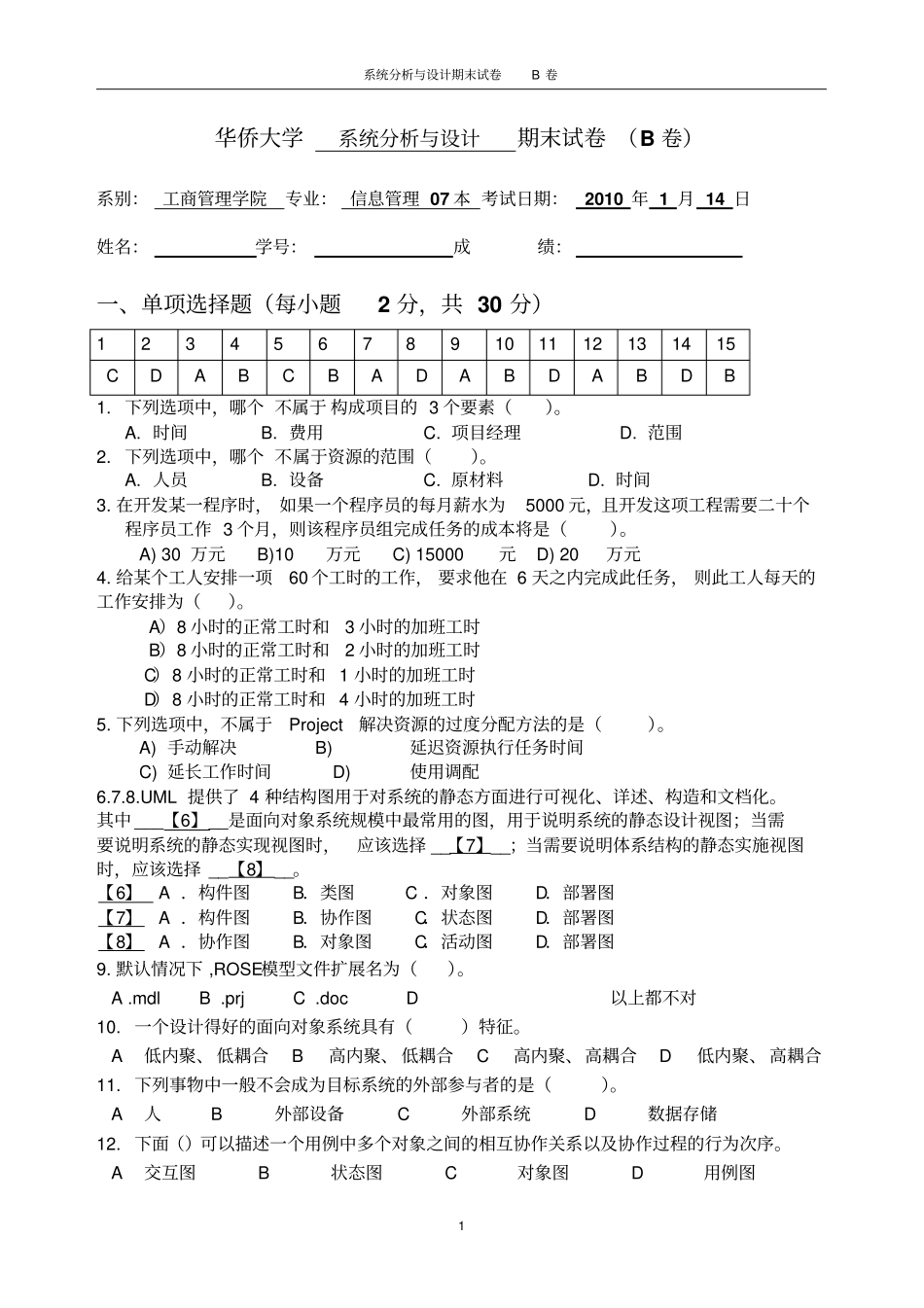

系统分析与设计期末试卷B卷1华侨大学系统分析与设计期末试卷（B卷）系别：工商管理学院专业：信息管理07本考试日期：2010年1月14日姓名：学号：成绩：一、单项选择题（每小题2分，共30分）123456789101112131415CDABCBADABDABDB1.下列选项中，哪个不属于构成项目的3个要素（）。A.时间B.费用C.项目经理D.范围2.下列选项中，哪个不属于资源的范围（）。A.人员B.设备C.原材料D.时间3.在开发某一程序时，如果一个程序员的每月薪水为5000元，且开发这项工程需要二十个程序员工作3个月，则该程序员组完成任务的成本将是（）。A)30万元B)10万元C)15000元D)20万元4.给某个工人安排一项60个工时的工作，要求他在6天之内完成此任务，则此工人每天的工作安排为（）。A）8小时的正常工时和3小时的加班工时B）8小时的正常工时和2小时的加班工时C）8小时的正常工时和1小时的加班工时D）8小时的正常工时和4小时的加班工时5.下列选项中，不属于Project解决资源的过度分配方法的是（）。A)手动解决B)延迟资源执行任务时间C)延长工作时间D)使用调配6.7.8.UML提供了4种结构图用于对系统的静态方面进行可视化、详述、构造和文档化。其中___【6】__是面向对象系统规模中最常用的图，用于说明系统的静态设计视图；当需要说明系统的静态实现视图时，应该选择__【7】__；当需要说明体系结构的静态实施视图时，应该选择__【8】__。【6】A．构件图B．类图C．对象图D．部署图【7】A．构件图B．协作图C．状态图D．部署图【8】A．协作图B．对象图C．活动图D．部署图9.默认情况下,ROSE模型文件扩展名为（）。A.mdlB.prjC.docD以上都不对10.一个设计得好的面向对象系统具有（）特征。A低内聚、低耦合B高内聚、低耦合C高内聚、高耦合D低内聚、高耦合11.下列事物中一般不会成为目标系统的外部参与者的是（）。A人B外部设备C外部系统D数据存储12.下面（）可以描述一个用例中多个对象之间的相互协作关系以及协作过程的行为次序。A交互图B状态图C对象图D用例图系统分析与设计期末试卷B卷213.统一过程（或称RUP）所提出的迭代开发过程是（）。A一种结构化开发方法，该方法给出了功能分解有具体步骤B一种管理软件开发的过程复杂性和对变更进行规划的技术C一种自顶向下的开发过程，且开发过程没有使用数据流图DRUP中最重要的特点14.下面模型图中（）能描述“一个雇员最多有一个经理，经理可能管理多个雇员，也可能不管理任何雇员”的含义。ABCD15.下面给出的两个用例之间，()是“扩展”关系。A.“更新订单”和“查询可用商品”B.“还书”和“图书超期罚款”C.“订购货物”和“网上订购货物”D.“学生成绩管理”和“选修课管理”二、名词解释(10分)1、类；2、多态性；3、用例之间的包含关联；4、异步消息；5、逻辑体系结构三、简答题(共25分)1、什么是UML？ROSE软件提供了几种视图以支持UML？2.项目文档(报告)都有一定的商业机密性，请问：Project2003软件是如何支持电子文档的安全和保密？具体操作过程是什么？3.UML用了四种图来建立系统的动态模型,这是些什么图？各起什么作用?4.找出下面描述(场景)中的(概念)类：（1）顾客带着购买的商品或服务来到POS收款台（2）收款员启动一次销售（3）收款员输入商品标识（4）系统记录商品，并且显示该商品说明，价格，并计算总金额。按一组计价规则计算单价。5.UML中的交互图有两种，分别是顺序图和协作图，请指出这二者的区别与联系。系统分析与设计期末试卷B卷3四、判断改错题（5分）1.观察下列两图,图中的类关系是否有错?若有错,请修改。（5分）（1）飞机有机翼、机身、驾驶舱（2）公司的员工很多，包括程序员、分析员、项目经理,,五、应用题（30分）1．信用卡可能处于“开放”和“关闭”状态，其中“开放”状态可以直接进入“关闭”状态，而从“关闭”状态必须提供密码验证才能进入“开放”状态。“开放”状态又包括“透支”和“正常”状态之间的变化，当剩余金额少于零、或者使用额度大于剩余金额、或者结算余额小于零时进入透支状态，反之则为正常状态。画出信用卡的状态图。2．仔细分析“语音邮箱系统”的“保留语音信息”和“拨打邮箱号”的用例事件流描述，请找出里面的对...
