信阳啤酒集团固始分厂管井竣工报告讲解VIP免费

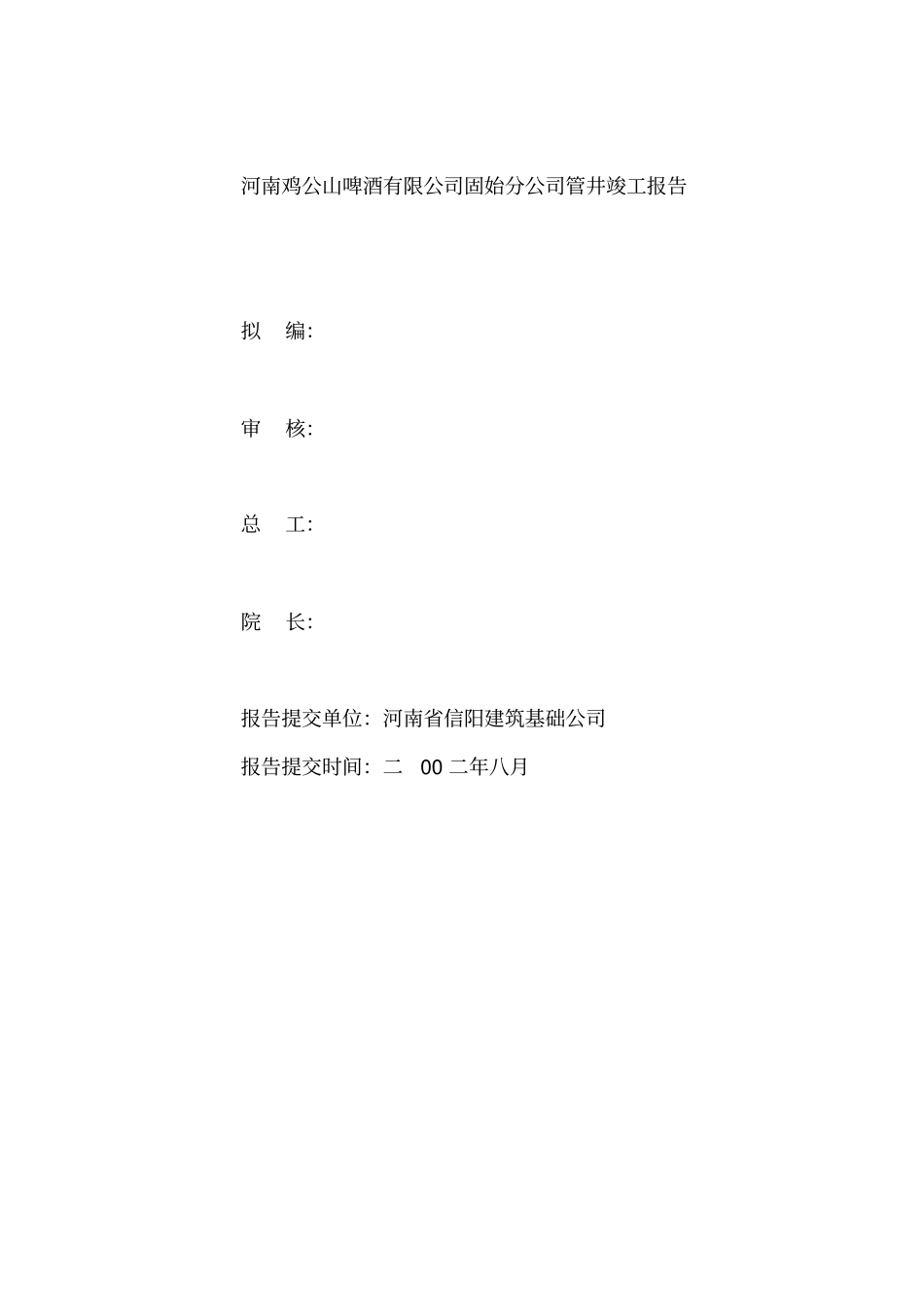

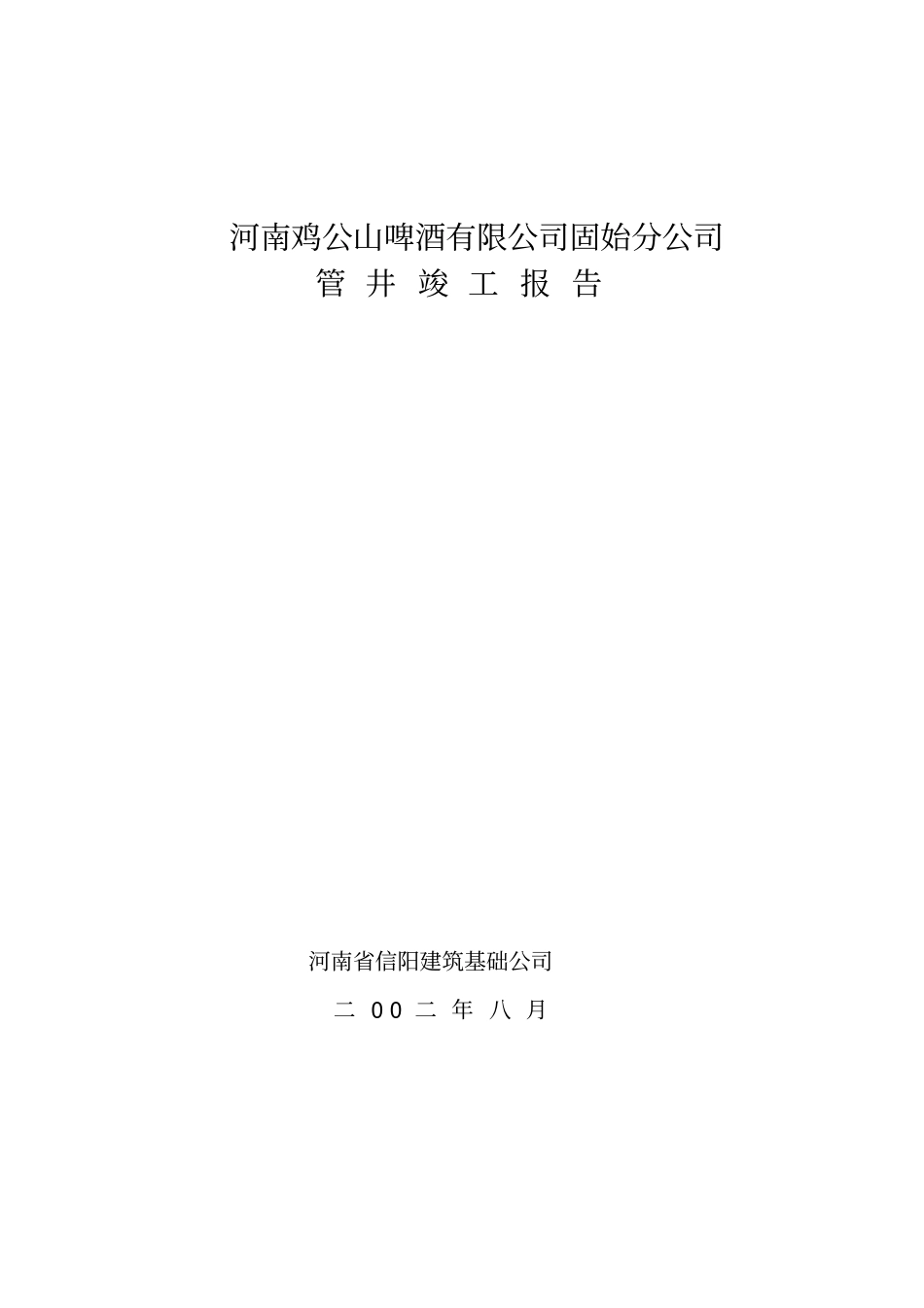

河南鸡公山啤酒有限公司固始分公司管井竣工报告河南省信阳建筑基础公司二00二年八月河南鸡公山啤酒有限公司固始分公司管井竣工报告拟编：审核：总工：院长：报告提交单位：河南省信阳建筑基础公司报告提交时间：二00二年八月目录一、概况⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯1（一）目的任务⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯1（二）完成工作量⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯1二、成井方案⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯1（一）地形地貌及地质条件⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯1（二）取水层位的确定⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯2三、成井工艺⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯2（一）钻探⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯4（二）物探测井⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯4（三）下管、填砾、止水⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯4（四）洗井及抽水试验⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯6四、水文地质参数计算⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯7五、工程质量及其评述⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯7六、供水管井使用说明⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯9附：1、河南鸡公山啤酒有限公司固始分公司管井综合成果图一、概况（一）目的任务河南鸡公山啤酒有限公司固始分公司为解决生产及生活用水问题委托河南省信阳建筑基础施工供水井两眼，井位定在啤酒厂厂区内。根据合同要求，该井设计井深230.00米。井斜每100米不超过1℃；管材选用钢管及同径桥式滤水管。我院认真查阅有关当地的水文地质资料，并进行多次踏勘。经过周密、细致的施工技术设计，于2002年7月17日正式开钻，在甲方的大力支持下，于2002年8月24日竣工，历时38天顺利完成两眼供水井的野外作业任务，双方并进行实地验收。两眼供水井实际井深均为230.00米，出水量分别为36.00吨/时、37.00吨/时；降深分别为9.50米、9.87米；成井结构:0—80.00米及0—82.10米下入Φ273mm×7钢管及同径桥式滤水管。80.00-230.00米82.10-230.00米下入Φ159mm×6钢管及同径桥式滤水管。（二）完成工作量本次凿井严格按照施工设计和各项有关规范进行施工，共完成工作量见表1。二、成井方案（一）地形地貌及地质条件所选场地地形平坦、地貌单一。据查由河南省区测队绘制的1：50万《河南省地质图》及本次钻探揭露，两眼供水井的地层均由新生界第四1系（Q）、第三系（N）及中生界白垩系（K）组成。岩性有粘土、卵砾石细砂岩、粗砂岩、中砂岩、泥岩等，呈多层结构。完成工作量表表1序号项目单位工作量井号备注1钻探进尺米230.001采用三翼钻头，回转钻进。230.0022扩径进尺米230.0010—91m,Φ510mm；91-230m,Φ370mm.230.0023水文地质编录米230.001230.0024物探测井米230.001视电阻率，自然电位。230.0025下入井管米230.0010-80．00米下入Φ273mm钢管及同径桥式滤水管；80-230.00米下入Φ159钢管及同径桥式滤水管。230.0020-82．10米下入Φ273mm钢管及同径桥式滤水管；82.10-230.00米下入Φ159mm钢管及同径桥式滤水管。6填砾立方米30.001Φ2-4mm河床冲积砾石。28.0027止水米15.001回填粘土15.0028洗井台班3.001空压机、活塞联合洗井4.0029抽水台班4.001潜水泵7.00210测斜点次11.001KXP-1型测斜仪11.002（二）取水层位确定根据物探测井曲线，并参考岩屑录井等资料，综合分析解释地层。经河南省鸡公山啤酒有限公司固始分公司同意，取25米以下的水。利用含水2层的埋藏深度、厚度及岩性名称见表2、表3。利用含水层一览表井号：1#表2序号埋深（米）厚度（米）岩性名称时代132.50-45.0012.50卵砾石Q258.30-60.502.20粉砂岩N363.40-70.507.10中细砂岩473.30-77.404.10粉细砂岩589.50-99.5010.00含砾中粗砂岩6108.30-115.307.00粗砂岩7125.70-128.302.60中砂岩8133.30-136.903.60细砂岩9139.20-141.902.70细砂岩10143.80-145.401.60细砂岩11147.00-149.402.40细砂岩12151.10-153.702.60细砂岩13159.20-163.604.40中砂岩14175.80-180.104.30细砂岩K15196.20-199.803.60细砂岩16216.50-220.704.20细砂岩累计74.90利用含水层一览表井号:2#表3序号埋深(米)厚度(米)岩性名称时代127.80-44.7016.90...
