停气碰口方案及预案VIP免费

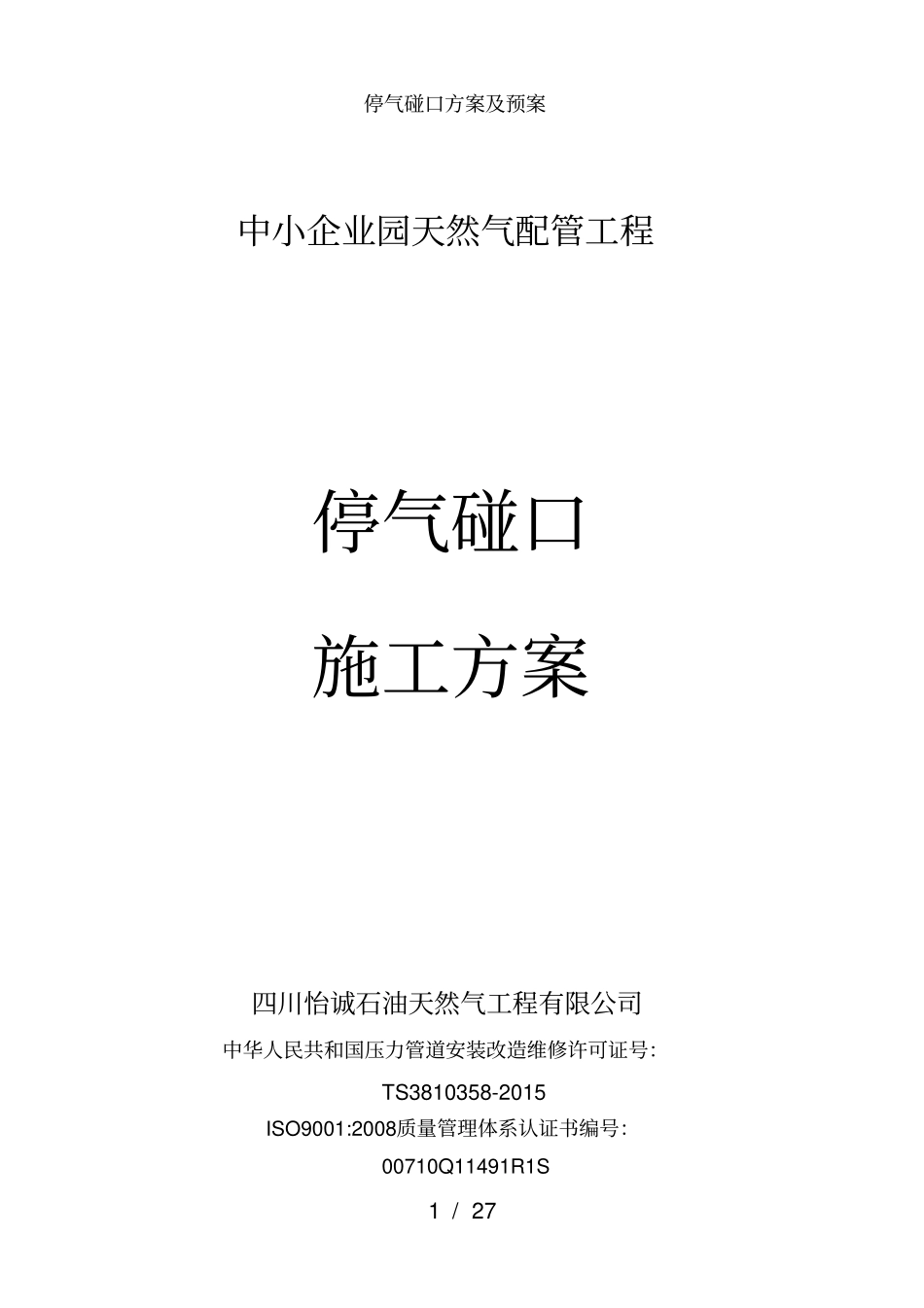

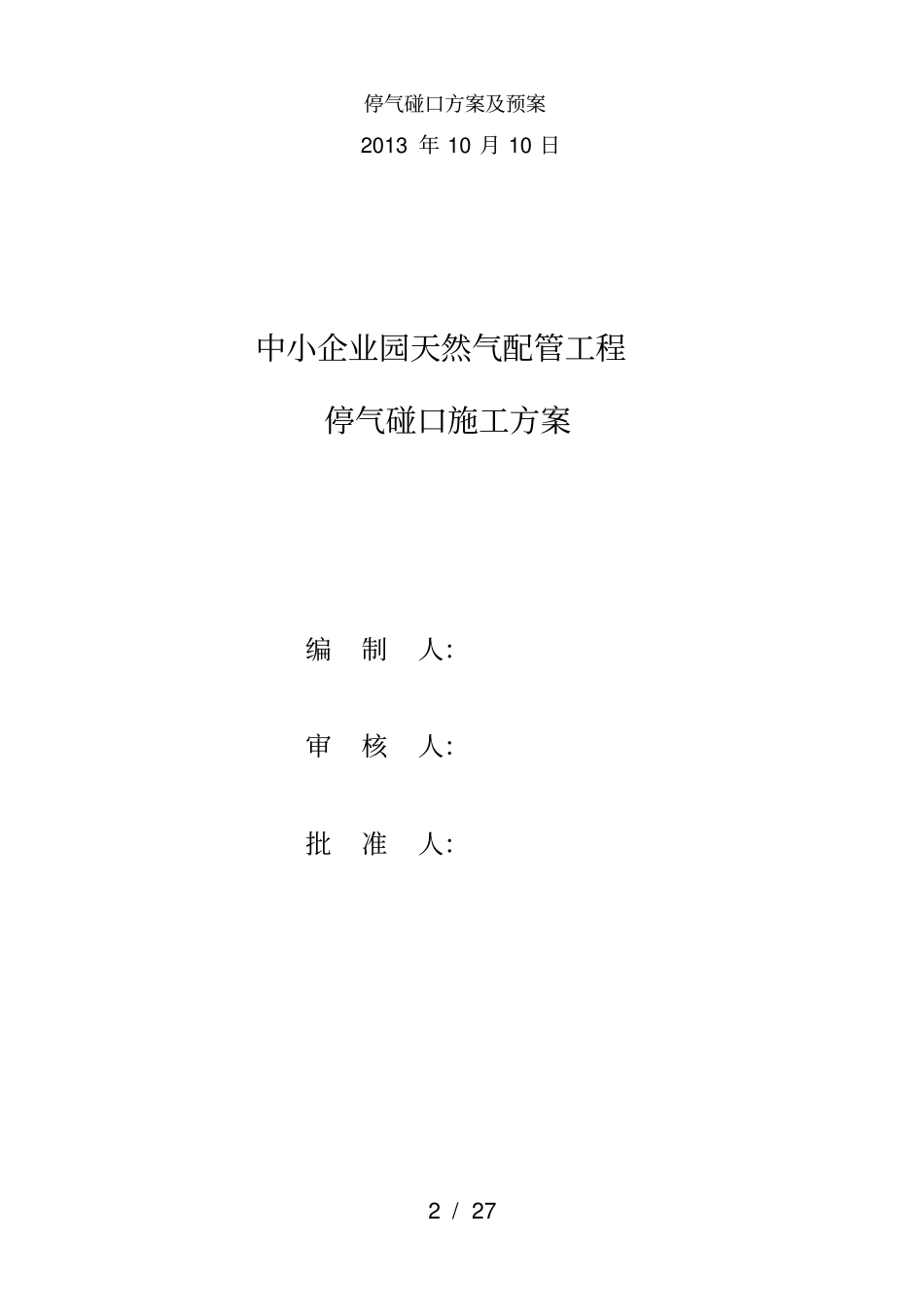

停气碰口方案及预案1/27中小企业园天然气配管工程停气碰口施工方案四川怡诚石油天然气工程有限公司中华人民共和国压力管道安装改造维修许可证号：TS3810358-2015ISO9001:2008质量管理体系认证书编号：00710Q11491R1S停气碰口方案及预案2/272013年10月10日中小企业园天然气配管工程停气碰口施工方案编制人：审核人：批准人：停气碰口方案及预案3/27编制单位：四川怡诚石油天然气工程有限公司编制日期：2013年10月10日一、碰口前准备情况概述中小企业园天然气配管工程，由四川怡诚石油天然气工程有限公司承建。施工队伍严格按照《施工组织方案》的具体要求，精心组织施工，严把安全质量关。管道已顺利完成管沟开挖、管道安装、吹扫试压工作，工程质量合格，满足相关标准及规范的要求，达到投运条件，具备了碰口的条件。二、碰口位置及实物工作流程1、本工程碰口点共计3处。碰口点1：车安路搅拌厂前200米处接口接管，接管采用等径DN150弯头连接管线碰口。碰口点2：天宇科技大门左边，已建D57与新建D57接口接管，接管采用直焊连接管线，碰口点3：天宇科技大门右边50米处接口接管，接管采用DN50正三通连接管线。动火碰口操作步骤：2、开挖土石确定碰口管线位置，进行操作坑扩挖，同时做好安全梯步的修建，便于紧急撤离,并将灭火器、石棉布等灭火设备有序摆放，做好安全警示标志；开挖操作坑：长3米、宽2米、深2米。3、关闭上游切断阀门，打开下游放空阀进行放空，排空前对周边50米范围内设立警戒线，断绝周围一切火种，避免事故的发生，放空过程中开关阀由小至大，防止过大促使放空口周边燃气密度过大，存在安全隐患；4、放空同时观察压力表针动向，待压力表针归零时，使用检测仪器对放散口周围进行气体密度性检测，检测合格后关闭放散阀门数分钟，观察压力表针动向，以检验控制阀是否关闭严密；5、检测合格确认管内无滞留燃气后，在上游阀门处用氮气对碰口管停气碰口方案及预案4/27段进行氮气置换，在下游放散口检测氮气浓度达到99%，氮气置换残余天然气完成。6、使用电焊条冲割一泄漏点，观察无火点后使用气割对管线碰口点进行全面切割、打磨；焊接时采用H08Mn2SiA氩弧焊丝垫底，E4315电焊条盖面；7、碰口焊接完成后，实施对各个焊口进行无损检测，待检测合格后，使用热缩套或补伤片对焊口进行防腐保护。8、连接完成后，在上游阀门内用氮气对碰口管段进行氮气置换，在下游放散口检测氮气浓度达到98%，氮气置换空气完成。打开上游阀门球阀，待下游放散口天然气浓度达到93%，关闭放空阀，管道继续升压至工作压力，本次停气碰口施工完毕。三、时间安排停产时间安排表(开始时间按甲方与各相关单位的要求确定)序号工作内容时间(h)1放空及氮气置换天然气12碰口点进行切割焊接作业(含检测)23氮气置换空气、天然气置换氮气作业14升压并恢复生产0.55合计需要停气时间4.5四、施工队伍及台班的安排施工单位施工力量消防安全四川怡诚石油天然气工程有限公司电焊工(人)气焊工(人)管工(人)电工(人)起重工(人)其他人员(人)管卡(副)可燃气体检测仪器(台)安全凳（条）1111/3/11停气碰口方案及预案5/27主要机具设备消防安全0.8T汽车2.5T汽车6T汽车发电机(台)焊机(台)排风扇(台)隔离球(个)氧气(瓶)乙炔(瓶)4Kg灭火器(个)竹跳板（条）11111111141（一）施工台班组织本次碰口安排1个工作台班；施工台班班长：牟庆焊工：张宾（二）进场时间安排1、进场时间根据甲方统一安排，提前做好各项施工准备。2、任务：了解现场情况，熟悉工作场地，设备运行试机，消防器材的布置、现场预制准备，材料准备。五、各作业台班安全监护人职责为确保施工安全，使安全监护责任落实到责任人，特设现场安全组和流程操作组。1、安全总监护人：牟庆职责：（1）负责消防器材现场布置规划及监督。（2）负责动火指令的传达。（3）负责动火前试火及试火后安全性的判断。（4）负责站场流程操作对施工安全隐患判断，施工作业人员的撤离，突发事件逃离通道的布置及交底。（5）负责配合民工的安全教育工作及施工过程中民工的组织安排。2、台班安全监督员：宇峰职责：（1）负责检查作业点的消防器材料是否齐全和完好。（2）负责各点作业点...
