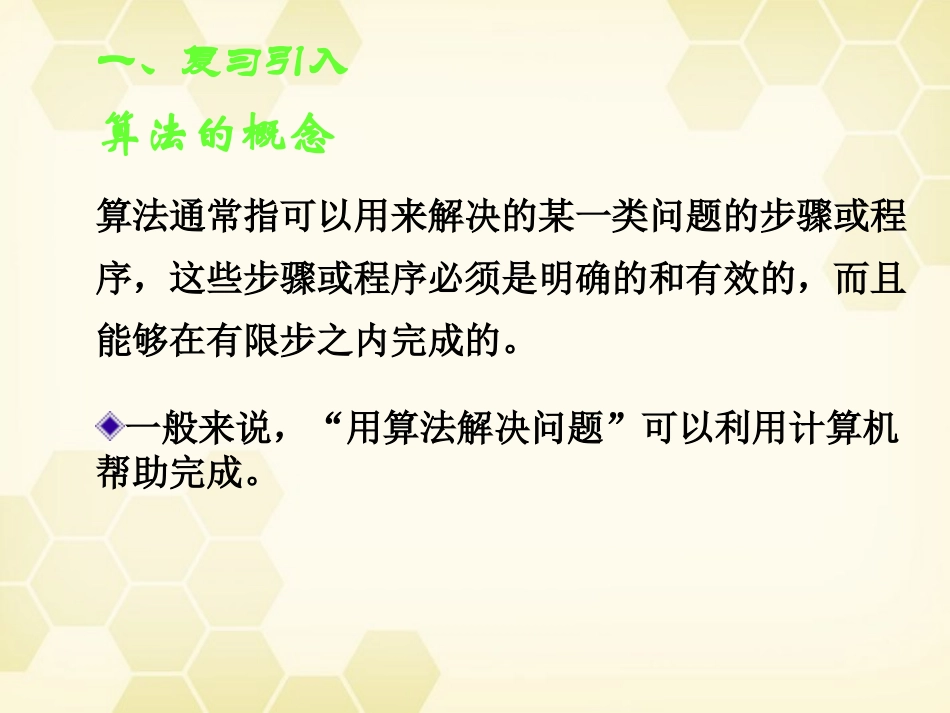

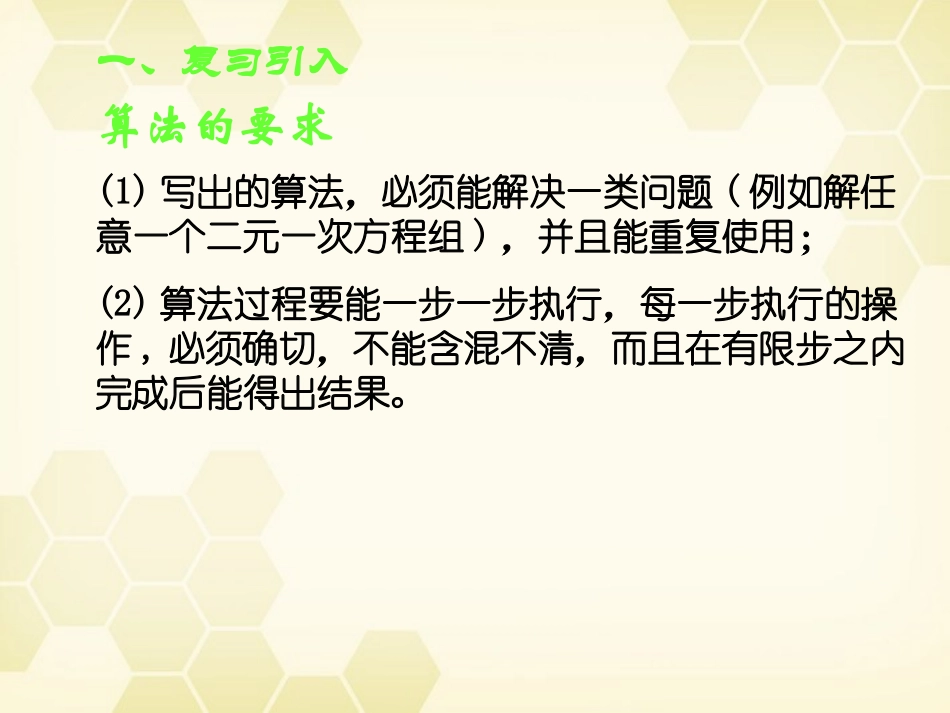

普通高中课程标准数学3(必修)2025年2月24日星期一书山有路勤为径，学海无崖苦作舟少小不学习，老来徒伤悲成功=艰苦的劳动+正确的方法+少谈空话天才就是百分之一的灵感，百分之九十九的汗水！天才在于勤奋，努力才能成功！勤劳的孩子展望未来,但懒惰的孩子享受现在!!!什么也不问的人什么也学不到!!!怀天下，求真知，学做人1.1.2程序框图第一章算法初步一、复习引入算法的概念算法通常指可以用来解决的某一类问题的步骤或程序，这些步骤或程序必须是明确的和有效的，而且能够在有限步之内完成的。一般来说，“用算法解决问题”可以利用计算机帮助完成。一、复习引入算法的要求(1)写出的算法，必须能解决一类问题(例如解任意一个二元一次方程组)，并且能重复使用；(2)算法过程要能一步一步执行，每一步执行的操作,必须确切，不能含混不清，而且在有限步之内完成后能得出结果。算法的基本特征:明确性：算法对每一个步骤都有确切的，能有效执行且得到确定结果的，不能模棱两可。顺序与正确性：算法从初始步骤开始，分为若干明确的步骤，每一步都只能有一个确定的继任者，只有执行完前一步才能进入到后一步，并且每一步都确定无误后，才能解决问题。有限性：算法应由有限步组成，至少对某些输入，算法应在有限多步内结束，并给出计算结果。不唯一性：求解某一个问题的解法不一定是唯一的，对于同一个问题可以有不同的解法。一、复习引入二、提出问题算法的表示描述算法可以有不同的方式,常用的有自然语言、程序框图、程序设计语言、伪代码等。二、提出问题自然语言就是人们日常使用的语言,可以是汉语、英语或数学语言等.用自然语言描述算法的优点是通俗易懂,当算法中的操作步骤都是顺序执行时比较容易理解.缺点是如果算法中包含判断和转向,并且操作步骤较多时,就不那么直观清晰了.(1)自然语言(2)程序框图(3)程序设计语言1.1.2程序框图中讲解（本节课）1.2基本算法语句中讲解三、概念形成概念1.程序框图的概念通常用一些通用图形符号构成一张图来表示算法。这种图称做程序框图（简称框图）也叫流程图。比如：求一元二次方程ax2+bx+c=0的根的框图开始输入,,abc24Dbac0D1()/2xbDa无实根结束YN三、概念形成概念1.程序框图的概念我们看到用框图表示算法直观、形象，容易理解。一图胜万言开始输入,,abc24Dbac0D1()/2xbDa无实根结束YN三、概念形成概念1.程序框图的概念开始输入,,abc24Dbac0D1()/2xbDa无实根结束起止框起止框输入输出框输入输出框处理框判断框流程线YN三、概念形成概念1.程序框图的概念程序框名称功能起止框表示一个算法的起始和结束，是任何流程图不可少的。输入、输出框表示一个算法输入和输出的信息，可用在算法中任何需要输入、输出的位置。处理框赋值、计算，算法中处理数据需要的算式、公式等分别写在不同的用以处理数据的处理框内。判断框判断某一条件是否成立，成立时在“”“出口处标明是或Y”；不成立时“”“标明否或N”。三、概念形成概念1.程序框图的概念开始输入,,abc24Dbac1说明：一个算法步骤到另一个算法步骤用流程线连接。如果一个框图需要分开来画，要在断开处画上连接点，并标注连接号码。0D1()/2xbDa无实根结束1YN三、概念形成概念2.画程序框图的规则开始输入,,abc24Dbac0D1()/2xbDa无实根结束YN为了使大家彼此之间能够读懂各自画的框图，必须遵守一些共同的规则：（1）使用标准的框图的符号。（2）框图一般按从上到下，从左到右的方向画。（3）除判断框外，其它框图符号只有一个进入点和一个退出点。判断框是具有超过一个退出点的唯一符号。三、概念形成概念2.画程序框图的规则开始输入,,abc24Dbac0D1()/2xbDa无实根结束YN为了使大家彼此之间能够读懂各自画的框图，必须遵守一些共同的规则：（4）一种判断框是二择一形式的判断，有且仅有两个可能结果；另一种是多分支判断，可能有几种不同的结果。（5）在图形符号内描述的语言要非常简练清楚。例1.流程图的判断框，有一个入口和n个出口，则n的值至少为（）(A)1(B)2(C)3(D)42.下列图形符号表示输入输出框的是（）(A)矩形框(B)平...
