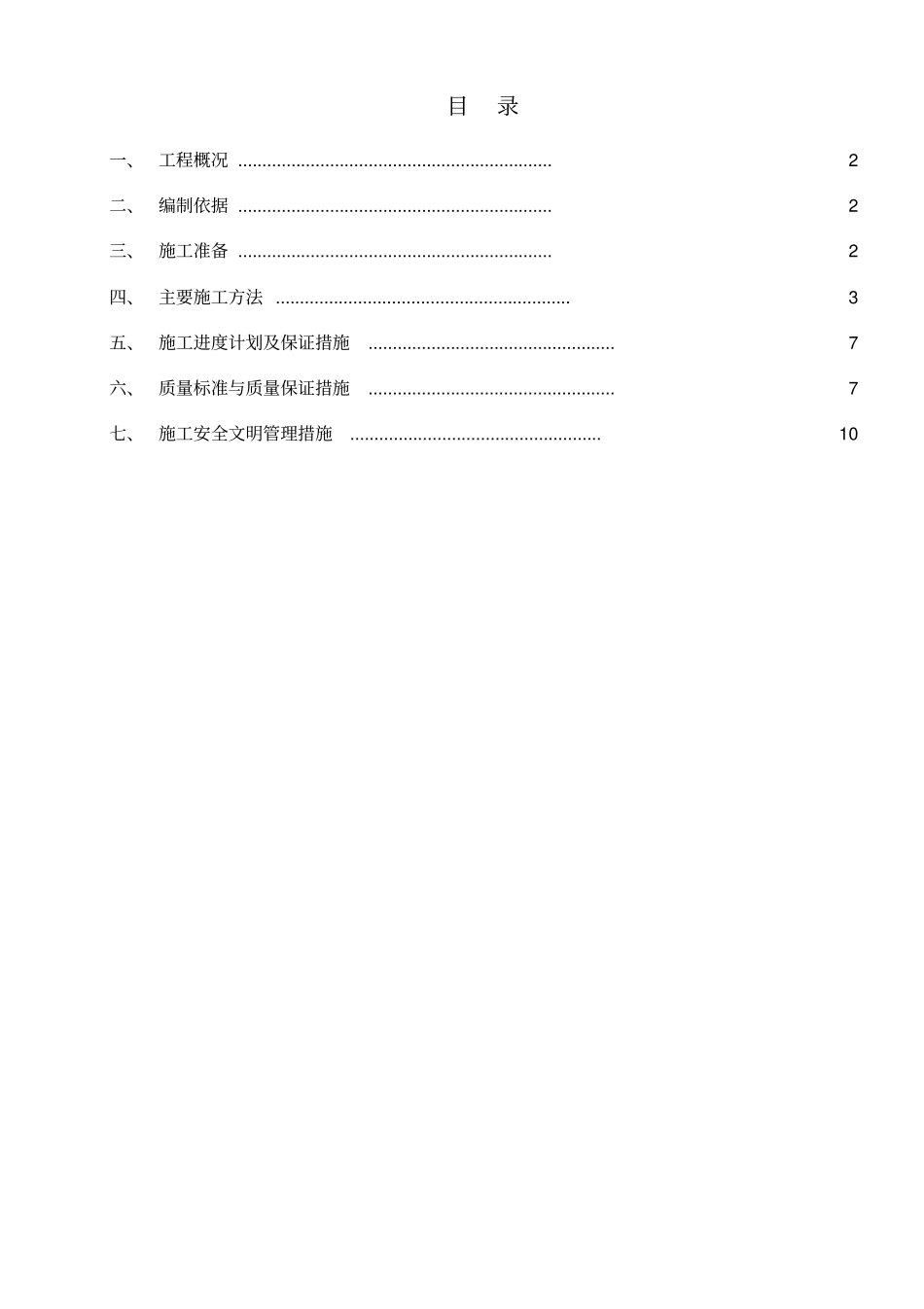

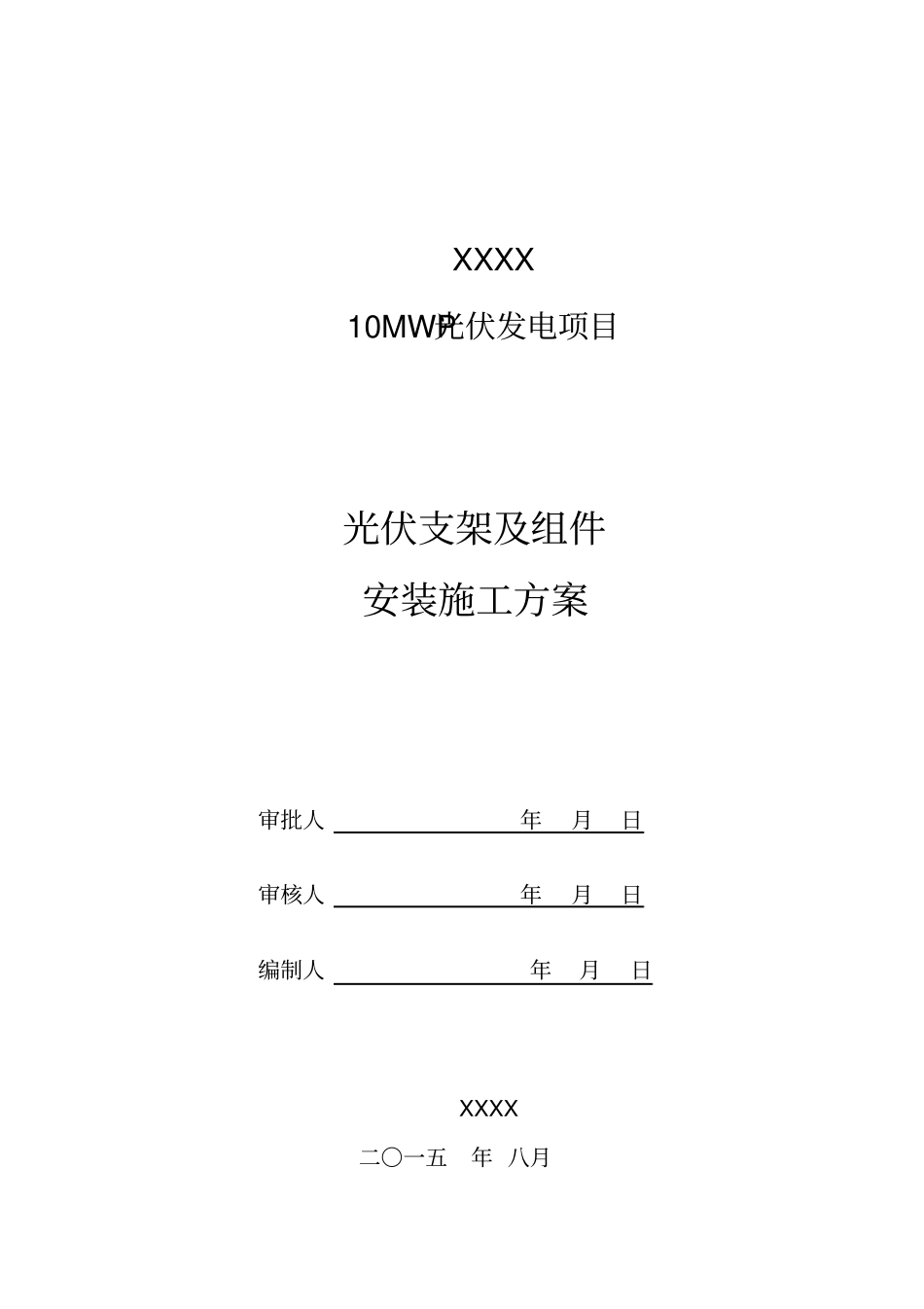

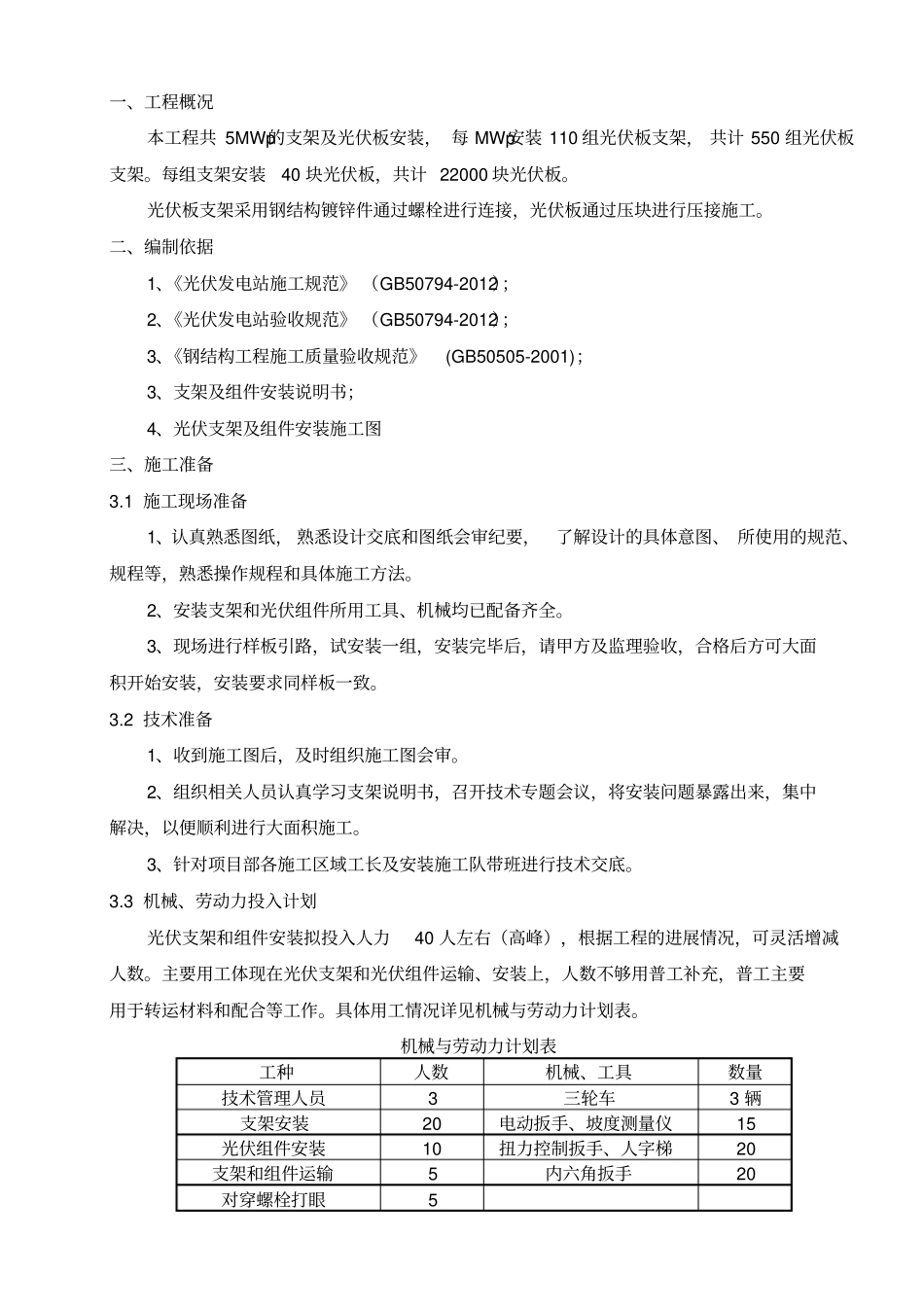

XXXX10MWP光伏发电项目光伏支架及组件安装施工方案审批人年月日审核人年月日编制人年月日XXXX二〇一五年八月目录一、工程概况.................................................................2二、编制依据.................................................................2三、施工准备.................................................................2四、主要施工方法.............................................................3五、施工进度计划及保证措施...................................................7六、质量标准与质量保证措施...................................................7七、施工安全文明管理措施....................................................10一、工程概况本工程共5MWp的支架及光伏板安装，每MWp安装110组光伏板支架，共计550组光伏板支架。每组支架安装40块光伏板，共计22000块光伏板。光伏板支架采用钢结构镀锌件通过螺栓进行连接，光伏板通过压块进行压接施工。二、编制依据1、《光伏发电站施工规范》（GB50794-2012）；2、《光伏发电站验收规范》（GB50794-2012）；3、《钢结构工程施工质量验收规范》(GB50505-2001)；3、支架及组件安装说明书；4、光伏支架及组件安装施工图三、施工准备3.1施工现场准备1、认真熟悉图纸，熟悉设计交底和图纸会审纪要，了解设计的具体意图、所使用的规范、规程等，熟悉操作规程和具体施工方法。2、安装支架和光伏组件所用工具、机械均已配备齐全。3、现场进行样板引路，试安装一组，安装完毕后，请甲方及监理验收，合格后方可大面积开始安装，安装要求同样板一致。3.2技术准备1、收到施工图后，及时组织施工图会审。2、组织相关人员认真学习支架说明书，召开技术专题会议，将安装问题暴露出来，集中解决，以便顺利进行大面积施工。3、针对项目部各施工区域工长及安装施工队带班进行技术交底。3.3机械、劳动力投入计划光伏支架和组件安装拟投入人力40人左右（高峰），根据工程的进展情况，可灵活增减人数。主要用工体现在光伏支架和光伏组件运输、安装上，人数不够用普工补充，普工主要用于转运材料和配合等工作。具体用工情况详见机械与劳动力计划表。机械与劳动力计划表工种人数机械、工具数量技术管理人员3三轮车3辆支架安装20电动扳手、坡度测量仪15光伏组件安装10扭力控制扳手、人字梯20支架和组件运输5内六角扳手20对穿螺栓打眼53.4工程施工总体流程图安装前后立柱-----安装斜梁-----安装横梁-----支架调平-----安装组件-----安装贯穿螺栓四、主要施工方法4.1安装依据1、光伏支架安装施工图；2、厂家提供安装说明书；3、光伏组件安装说明；4、相关施工及验收规范、规定。4.2支架及组件安装步骤4.2.1安装前后立柱螺旋钢桩施工完毕后，即可进行支架的安装。每套螺栓配平垫圈两个，弹簧垫两个，普通螺母两个。在螺旋钢桩上按立柱时，先安装防水挡圈，后安装立柱。立柱与钢桩连接对穿螺栓采用M14×100螺栓配一平垫、一弹垫、一螺母，顶紧螺栓采用M12×40螺栓配一平垫、一弹垫、一螺母。立柱与螺旋钢桩连接如下图所示：支架前、后立柱和螺旋钢桩连接示意图4.2.2安装横梁立柱安装完成后可安装横梁。横梁和前后立柱通过三角连接件连接。横梁分别通过2条M10*35和1条M12*80螺栓与前后立柱连接。前后立柱和横梁安装如下图：支架前、后立柱及横梁安装示意图4.2.3安装檩条根据图纸设计，檩条总长为20.28米，由断开连接件进行连接。檩条通过M8*35螺栓固定在横梁上。如下图所示：檩条与横梁连接大样图4.2.4安装斜撑安装、调整好檩条和横梁后再安装斜撑。斜撑与后立柱采用M12×40螺栓和拉杆连接件连接，斜撑与横梁连接用斜撑垫片固定。如下图所示：斜撑与后立柱连接4.2.5安装拉杆拉杆与后立柱连接采用M10×50外六角螺和抱箍连接，用螺母拧紧，如下图所示：后背拉杆布置图拉杆与后立柱连接详图注意事项：1、所有现场制作加工的金属材料，一律刷银粉漆防腐处理。2、所有子方阵要写有标识，内容包括：方阵号-排列号-顺序号。3、光伏阵列支架倾斜角度为40°，施工时要注意控制好光伏阵列支架角度。4.2....
