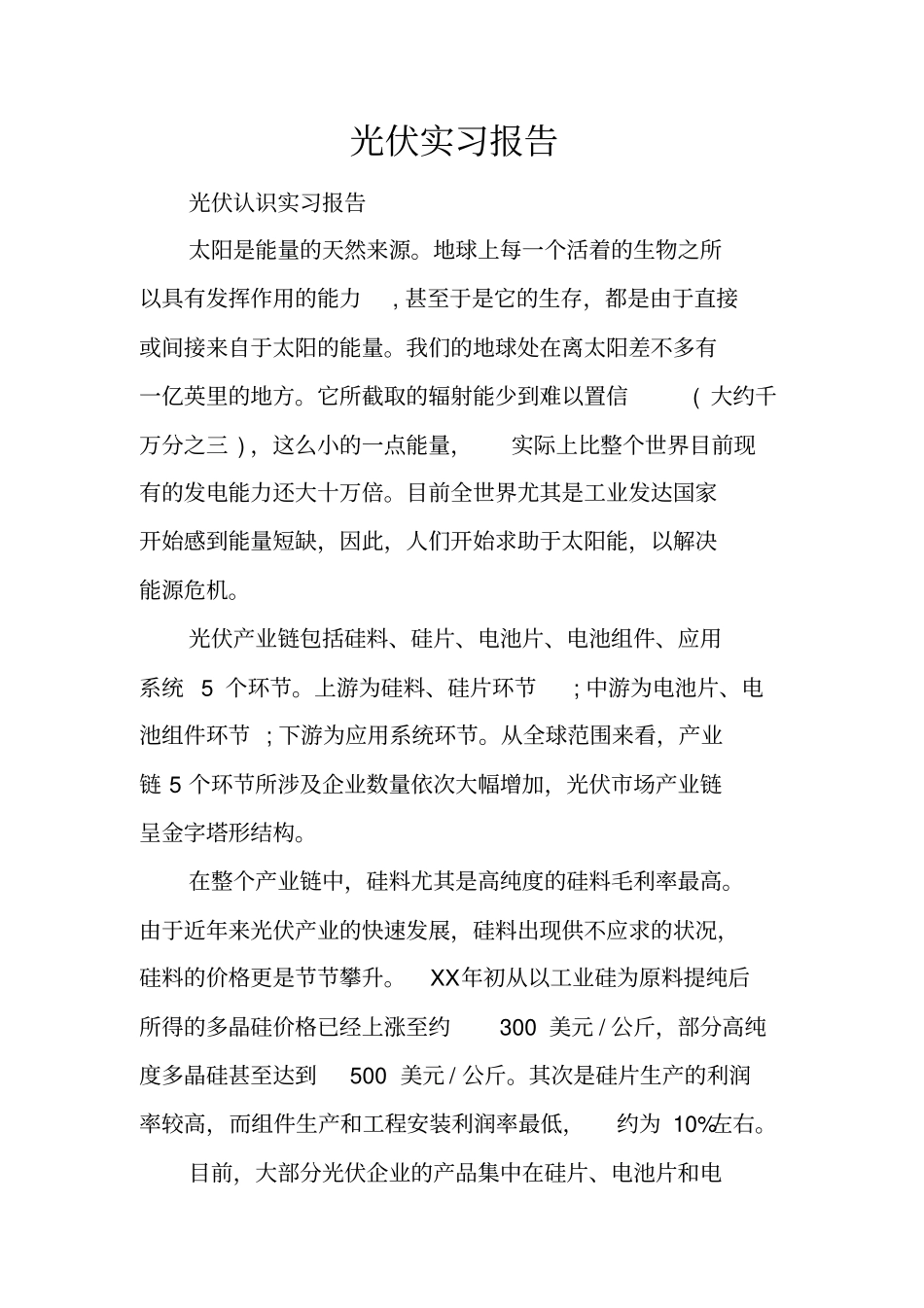

光伏实习报告VIP免费

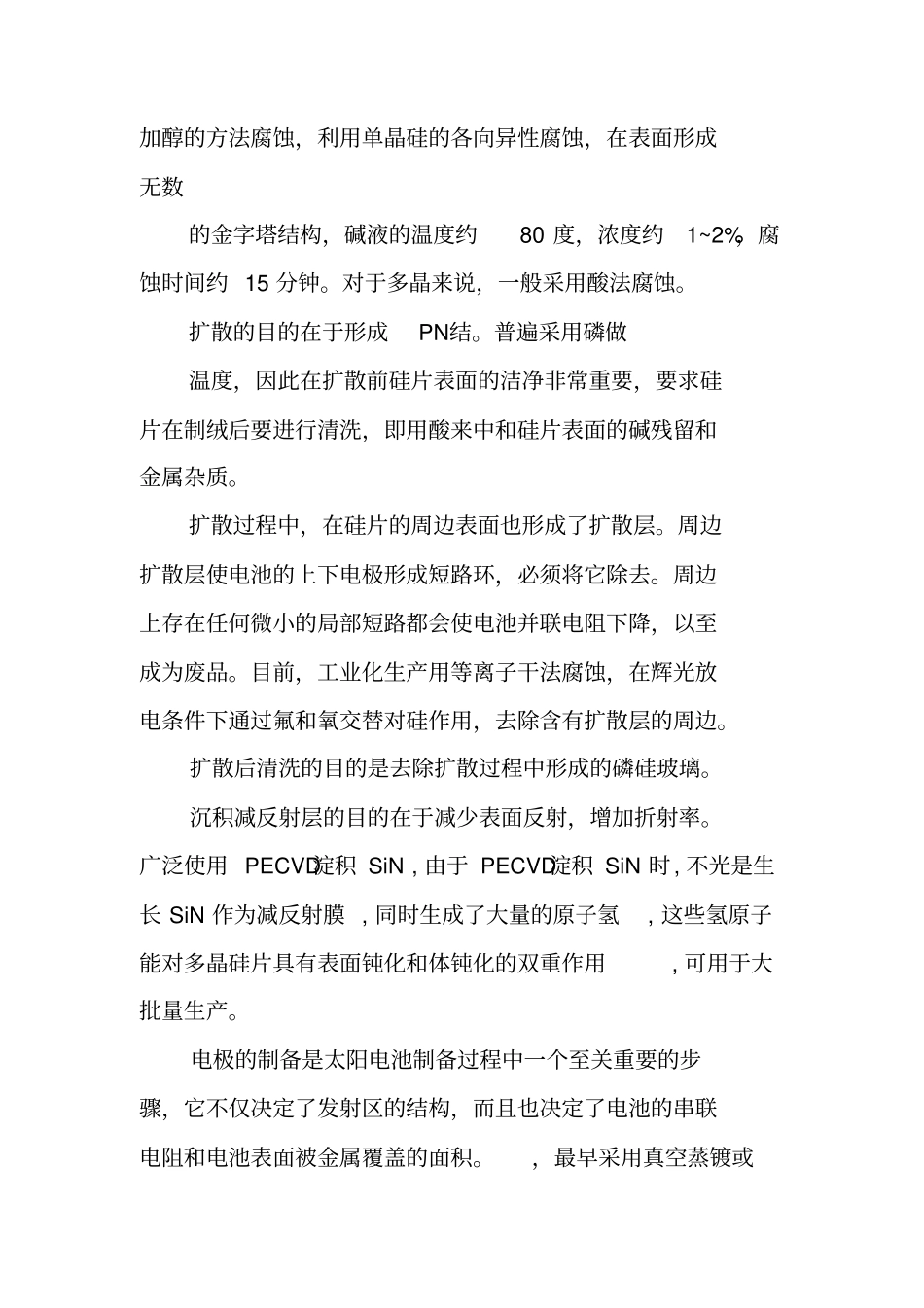

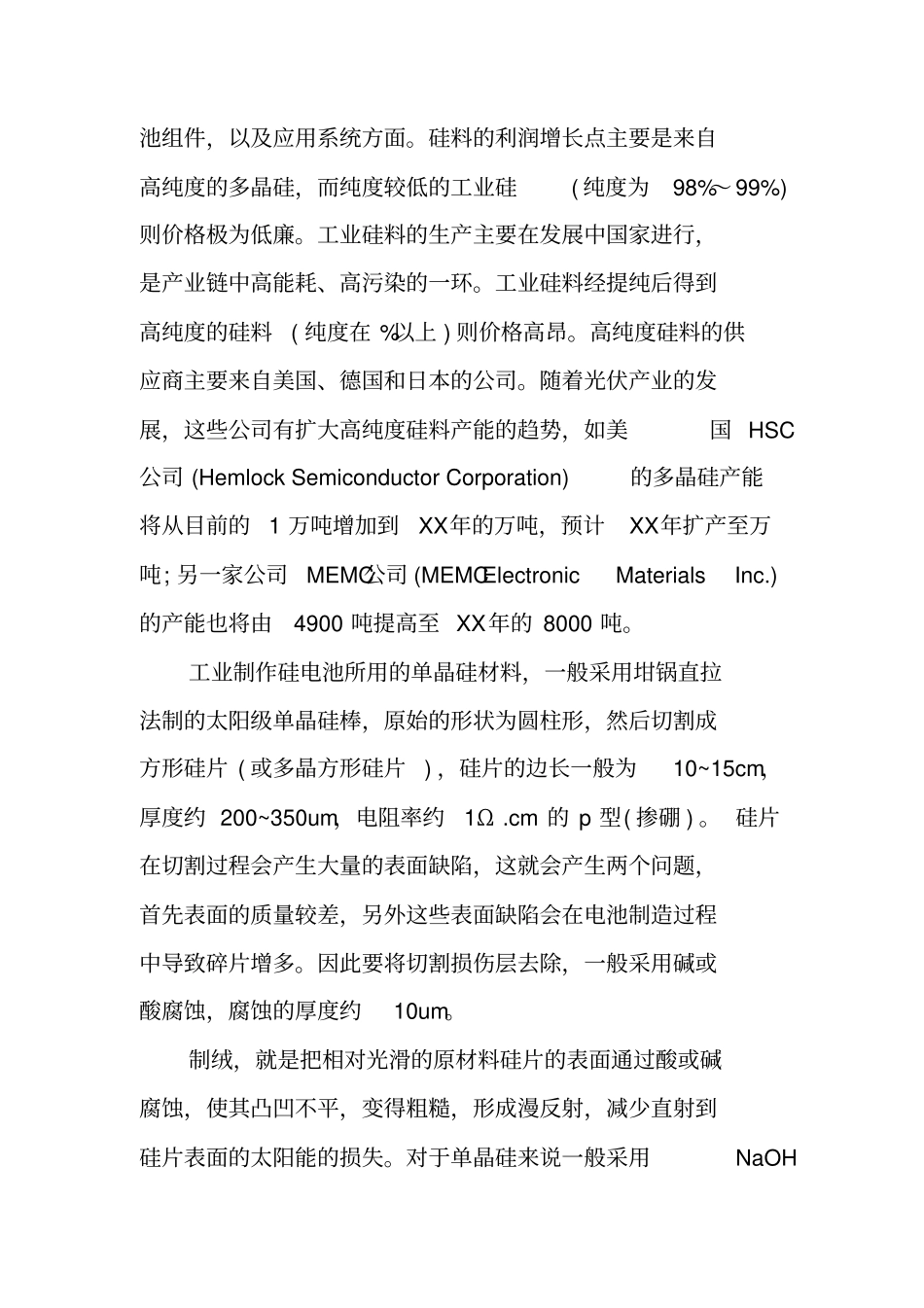

光伏实习报告光伏认识实习报告太阳是能量的天然来源。地球上每一个活着的生物之所以具有发挥作用的能力,甚至于是它的生存，都是由于直接或间接来自于太阳的能量。我们的地球处在离太阳差不多有一亿英里的地方。它所截取的辐射能少到难以置信(大约千万分之三)，这么小的一点能量，实际上比整个世界目前现有的发电能力还大十万倍。目前全世界尤其是工业发达国家开始感到能量短缺，因此，人们开始求助于太阳能，以解决能源危机。光伏产业链包括硅料、硅片、电池片、电池组件、应用系统5个环节。上游为硅料、硅片环节;中游为电池片、电池组件环节;下游为应用系统环节。从全球范围来看，产业链5个环节所涉及企业数量依次大幅增加，光伏市场产业链呈金字塔形结构。在整个产业链中，硅料尤其是高纯度的硅料毛利率最高。由于近年来光伏产业的快速发展，硅料出现供不应求的状况，硅料的价格更是节节攀升。XX年初从以工业硅为原料提纯后所得的多晶硅价格已经上涨至约300美元/公斤，部分高纯度多晶硅甚至达到500美元/公斤。其次是硅片生产的利润率较高，而组件生产和工程安装利润率最低，约为10%左右。目前，大部分光伏企业的产品集中在硅片、电池片和电池组件，以及应用系统方面。硅料的利润增长点主要是来自高纯度的多晶硅，而纯度较低的工业硅(纯度为98%～99%)则价格极为低廉。工业硅料的生产主要在发展中国家进行，是产业链中高能耗、高污染的一环。工业硅料经提纯后得到高纯度的硅料(纯度在%以上)则价格高昂。高纯度硅料的供应商主要来自美国、德国和日本的公司。随着光伏产业的发展，这些公司有扩大高纯度硅料产能的趋势，如美国HSC公司(HemlockSemiconductorCorporation)的多晶硅产能将从目前的1万吨增加到XX年的万吨，预计XX年扩产至万吨;另一家公司MEMC公司(MEMCElectronicMaterialsInc.)的产能也将由4900吨提高至XX年的8000吨。工业制作硅电池所用的单晶硅材料，一般采用坩锅直拉法制的太阳级单晶硅棒，原始的形状为圆柱形，然后切割成方形硅片(或多晶方形硅片)，硅片的边长一般为10~15cm，厚度约200~350um，电阻率约1Ω.cm的p型(掺硼)。硅片在切割过程会产生大量的表面缺陷，这就会产生两个问题，首先表面的质量较差，另外这些表面缺陷会在电池制造过程中导致碎片增多。因此要将切割损伤层去除，一般采用碱或酸腐蚀，腐蚀的厚度约10um。制绒，就是把相对光滑的原材料硅片的表面通过酸或碱腐蚀，使其凸凹不平，变得粗糙，形成漫反射，减少直射到硅片表面的太阳能的损失。对于单晶硅来说一般采用NaOH加醇的方法腐蚀，利用单晶硅的各向异性腐蚀，在表面形成无数的金字塔结构，碱液的温度约80度，浓度约1~2%，腐蚀时间约15分钟。对于多晶来说，一般采用酸法腐蚀。扩散的目的在于形成PN结。普遍采用磷做温度，因此在扩散前硅片表面的洁净非常重要，要求硅片在制绒后要进行清洗，即用酸来中和硅片表面的碱残留和金属杂质。扩散过程中，在硅片的周边表面也形成了扩散层。周边扩散层使电池的上下电极形成短路环，必须将它除去。周边上存在任何微小的局部短路都会使电池并联电阻下降，以至成为废品。目前，工业化生产用等离子干法腐蚀，在辉光放电条件下通过氟和氧交替对硅作用，去除含有扩散层的周边。扩散后清洗的目的是去除扩散过程中形成的磷硅玻璃。沉积减反射层的目的在于减少表面反射，增加折射率。广泛使用PECVD淀积SiN,由于PECVD淀积SiN时,不光是生长SiN作为减反射膜,同时生成了大量的原子氢,这些氢原子能对多晶硅片具有表面钝化和体钝化的双重作用,可用于大批量生产。电极的制备是太阳电池制备过程中一个至关重要的步骤，它不仅决定了发射区的结构，而且也决定了电池的串联电阻和电池表面被金属覆盖的面积。，最早采用真空蒸镀或化学电镀技术，而现在普遍采用丝网印刷法，即通过特殊的印刷机和模版将银浆铝浆(银铝浆)印刷在太阳电池的正背面，以形成正负电极引线。晶体硅太阳电池要通过三次印刷金属浆料，传统工艺要用二次烧结才能形成良好的带有金属电极欧姆接触，共烧工艺只需一次烧结，同时形成上下电极的欧姆接触。在太阳电池丝网印刷电极制作中，通常采用链式烧结炉进行快速...
