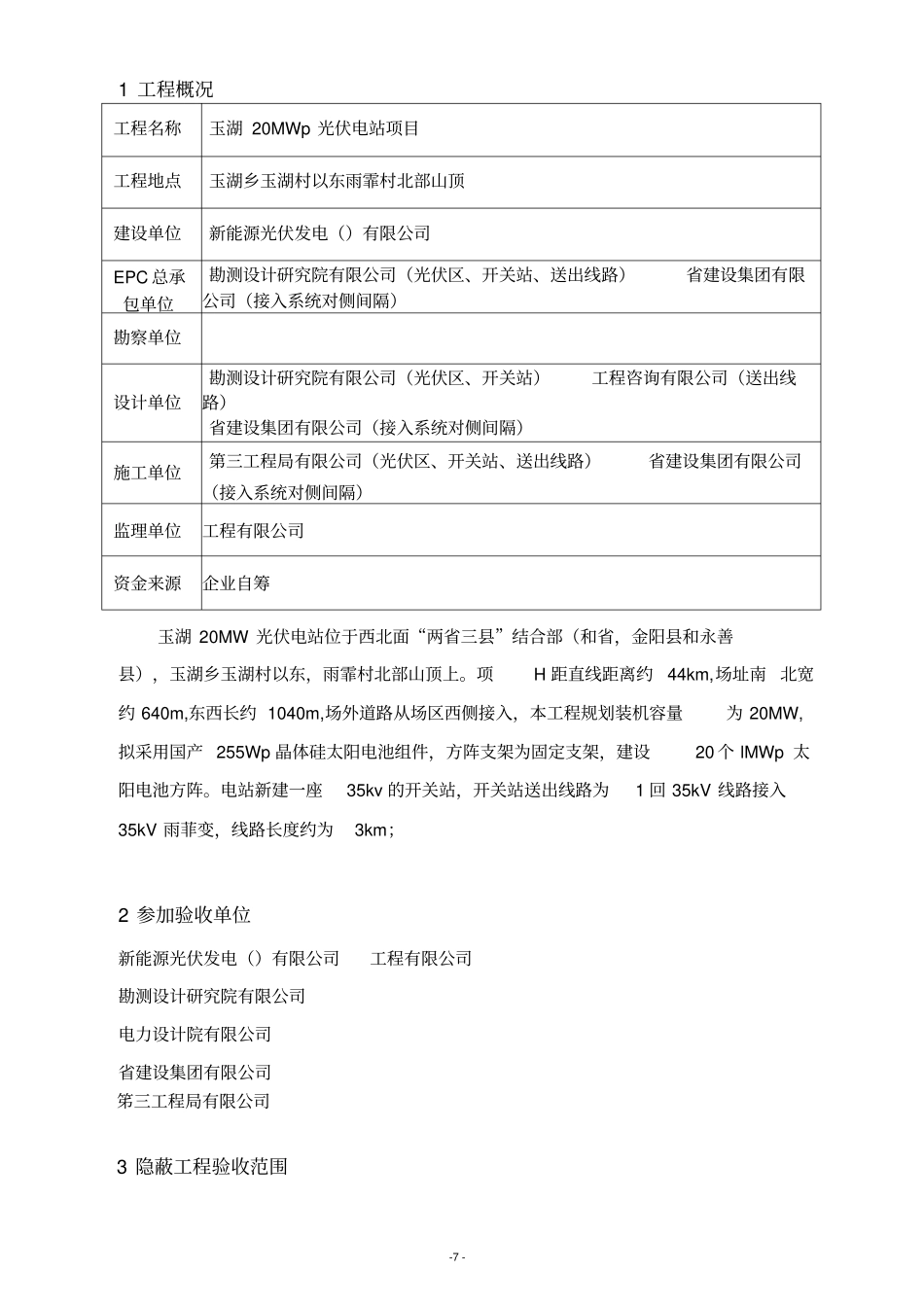

?1?玉湖20MWp光伏电站项目隐蔽工程验收逍新能源光伏发电()有限公司2016年02月目录1工程概况.....................................................—2—2隐蔽工程验收范围.............................................-3-3隐蔽工程质量核查情况.........................................-3-4验收结论.....................................................—4—-7-1工程概况工程名称玉湖20MWp光伏电站项目工程地点玉湖乡玉湖村以东雨霏村北部山顶建设单位新能源光伏发电（）有限公司EPC总承包单位勘测设计硏究院有限公司（光伏区、开关站、送出线路）省建设集团有限公司（接入系统对侧间隔）勘察单位设计单位勘测设计硏究院有限公司（光伏区、开关站）工程咨询有限公司（送出线路）省建设集团有限公司（接入系统对侧间隔）施工单位第三工程局有限公司（光伏区、开关站、送出线路）省建设集团有限公司（接入系统对侧间隔）监理单位工程有限公司资金来源企业自筹玉湖20MW光伏电站位于西北面“两省三县”结合部（和省，金阳县和永善县），玉湖乡玉湖村以东，雨霏村北部山顶上。项H距直线距离约44km,场址南北宽约640m,东西长约1040m,场外道路从场区西侧接入，本工程规划装机容量为20MW,拟采用国产255Wp晶体硅太阳电池组件，方阵支架为固定支架，建设20个lMWp太阳电池方阵。电站新建一座35kv的开关站，开关站送出线路为1回35kV线路接入35kV雨菲变，线路长度约为3km；2参加验收单位新能源光伏发电（）有限公司工程有限公司勘测设计研究院有限公司电力设计院有限公司省建设集团有限公司笫三工程局有限公司3隐蔽工程验收范围-3-隐蔽工程隐蔽之前，施工单位应根据工程质量评定验收标准进行自检，自检合格后向项LI监理部提出验收申请。监理部在接到隐蔽工程验收单后，及时通知业主并派监理工程师做好验收丄作；在验收过程中如发现施工质量不符合设讣要求，必要时山监理以整改通知书的形式通知施工单位，待其整改后重新进行验收,未经复验签证一律不得进行隐蔽，隐蔽工程验收内容如下：1）开关站和光伏区土建工程的隐蔽验收应包括：基槽（坑）地质验收：主要检验基坑挖掘标高及地质情况是否与设讣要求及勘察报告相符，如有不符应分析原因，并按设计要求采取相应的处理措施；各项钢筋栓工程中的钢筋搭接（包括预埋件）验收：主要检验钢筋数量、品种、规格、形状、间距、焊接长度和绑扎搭接长度等；3）开关站和光伏区电气安装工程的隐蔽验收应包括：接地、直埋电缆、高低压盘柜母线、变压器检查等。4）送出线路工程隐蔽验收：铁塔基础、接地；4隐蔽工程质量核査情况本工程隐蔽工程共85项，验收85项。口前，所有隐蔽工程验收合格。序号单位工程名称隐蔽部位验收结论001光伏区土建1#~20#子阵箱逆变基础同意隐蔽00235kV配电室基坑验槽符合要求00335kV配电室基础隐蔽（地下混凝土结构）同意隐蔽00435kV配电室埋件隐蔽（接地）同意隐蔽00535kV配电室基础钢筋工程隐蔽同意隐蔽00635kV配电室主体结构钢筋工程隐蔽同意隐蔽007综合楼基坑验槽符合要求008综合楼基础隐蔽（地下混凝土结构）同意隐蔽009综合楼埋件隐蔽（接地）同意隐蔽010综合楼基础钢筋工程隐蔽同意隐蔽011综合楼主体结构钢筋工程隐蔽同意隐蔽012光伏区电气1#~20#方阵接地同意隐蔽-4-013送出线路1#~17#铁塔基础隐蔽同意隐蔽014送出线路1#~17#铁塔埋件隐蔽（接地）同意隐蔽015厂区集电线路直埋电缆同意隐蔽5验收结论本工程所有隐蔽工程工作均在总承包项LI部自行检查评定合格的基础上进行，总承包项LI部向监理项U部提交《隐蔽工程报验单》，监理部收到隐蔽工程报验单后，山监理部通知业主单位组织对隐蔽工程质量严格进行检查，并对报送的隐蔽资料认真进行核查，对工程实物和资料上存在的问题，提出限期整改要求、并通过整改复查。综合评价本工程所有隐蔽工程符合要求，同意隐蔽，并进入下道工序施工。
