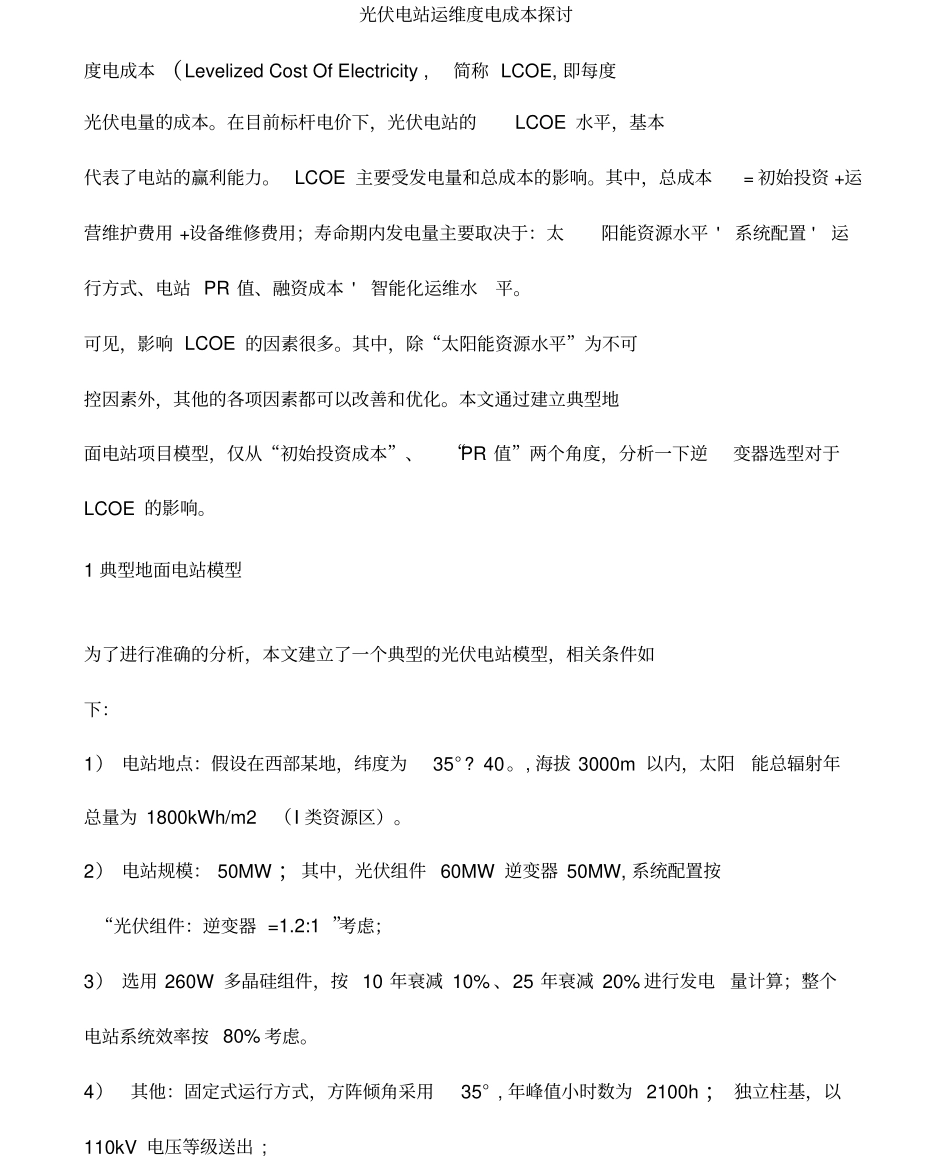

光伏电站运维度电成本探讨度电成本（LevelizedCostOfElectricity,简称LCOE,即每度光伏电量的成本。在目前标杆电价下，光伏电站的LCOE水平，基本代表了电站的赢利能力。LCOE主要受发电量和总成本的影响。其中，总成本=初始投资+运营维护费用+设备维修费用；寿命期内发电量主要取决于：太阳能资源水平'系统配置'运行方式、电站PR值、融资成本'智能化运维水平。可见，影响LCOE的因素很多。其中，除“太阳能资源水平”为不可控因素外，其他的各项因素都可以改善和优化。本文通过建立典型地面电站项目模型，仅从“初始投资成本”、“PR值”两个角度，分析一下逆变器选型对于LCOE的影响。1典型地面电站模型为了进行准确的分析，本文建立了一个典型的光伏电站模型，相关条件如下：1）电站地点：假设在西部某地，纬度为35°?40。,海拔3000m以内，太阳能总辐射年总量为1800kWh/m2（I类资源区）。2）电站规模：50MW；其中，光伏组件60MW逆变器50MW,系统配置按“光伏组件：逆变器=1.2:1”考虑；3）选用260W多晶硅组件，按10年衰减10%、25年衰减20%进行发电量计算；整个电站系统效率按80%考虑。4）其他：固定式运行方式，方阵倾角采用35°,年峰值小时数为2100h；独立柱基，以110kV电压等级送出;7）假设不同情形下，未提及的光伏电站所有其他条件均相同8）除从“汇流箱~箱变“之外，其他设备造价估算如下表。光伏电站部分投资估算表序号设备单价规模总价（万元）1光伏组件及安装3.540MW140002列阵支架、基础及安装0.64024003电气二次设备及安装409604升压变电设备及安装—4012005建筑工程费用0.64024006其他费用—4032007总价24160配电设备说明：上述费用不包含汇流箱、直流配电柜、逆变器、箱变、直流电缆、交流电缆等费用。8）运营维护费和设备维修费用：为简化计算，按平均每年1000万、25年25000万元考虑。2三种型式逆变器设计方案目前，市场上的主要逆变器类型包括：集中式'集散式、组串式。本文从“初始投资成本”、“PR值”两个角度对三种型式逆变器进行对比。在进行数据对比之前，先分析一下选用不同逆变器对方案的影响。整个光伏电站的设计方案为：20块265W光伏组件组成1个串联之路，每个方阵为2个并联支路；190个方阵组成一个1.07MW的发电单元。整个光伏电站由40个发电单元组成，总容量为42.8MW。集中式每个发电单元设计方案为：光伏组串所发电量用PV1-F-1X4电缆汇入14台汇流箱（12个16进1出，2个8进1出），再以450~820V的直流电压用ZR-YJY22-0.6/1-2X50电缆汇入2台直流配电柜，之后以450-820V的直流电压用ZR-YJY22-0.6/1-2X50电缆汇流进入2台500kW逆变器，转化为315V的交流电后，用ZR-YJY22-0.6/1-3X185汇入一台10OOkVA的箱式变压器。集散式每个发电单元设计方案为：光伏组串所发电量用PV1-F-1X4电缆汇入14台控制器（12个16进1出，2个8进1出），再以820V的直流电压用ZR-YJY22-0.6/1-2X50电缆汇入2台直流配电柜，之后以820V的直流电压用ZR-YJY22-0.6/1-2X50电缆汇流进入1台1000kW逆变器,转化为540V的交流电后,用ZR-YJY22-0.6/1-3X185）匚入一台1000kVA的箱式变压器。组串式每个发电单元设计方案为：光伏组串出线用PV1-F-1X4电缆汇入35台28kW组串式逆变器，转化为480V交流电后用YJV-0.6/1kV-3X6电缆汇入交流配电柜汇流，再用ZR-YJY22-0.6/1-3X185电缆以480V交流电压汇入一台箱式变压器。此方案中，光伏组件：逆变器=1.226:1,略高于集中式、10OOkVA的<^=□1=1oI月iCZ)?M丨?JI■?匸《」图1集中式/集散式每个单元布置方式组串式的发电单元如下图所示:<■'Jt三种方案的设备用量情况如下图所示:集中式方案,/of?cnAr?2w*二J4切J.3逆变器选型对造价的影响分析根据上述布置方案，对三种型式的造价进行估算。集中式逆变器、直流配电柜、箱变、交直流电缆线投资序号项目数量（台）单价（万）总价（万元）1汇流箱5600.351962直流配电柜801.51203逆变器801512004双分裂箱式变压器40156005直流电缆：PV1-F-1-43361.2403.2组串式方案:I4MI■?rivSSJUtlduA-ri冷kH1.........................41CFR-43M1VIMbi集敵弍方案'sJ亘科昙式煙蛮器主並电宅卫鲁香逢对兀6直流电缆：ZR-YJY22-0.6/1-2X5044KM93967交...
