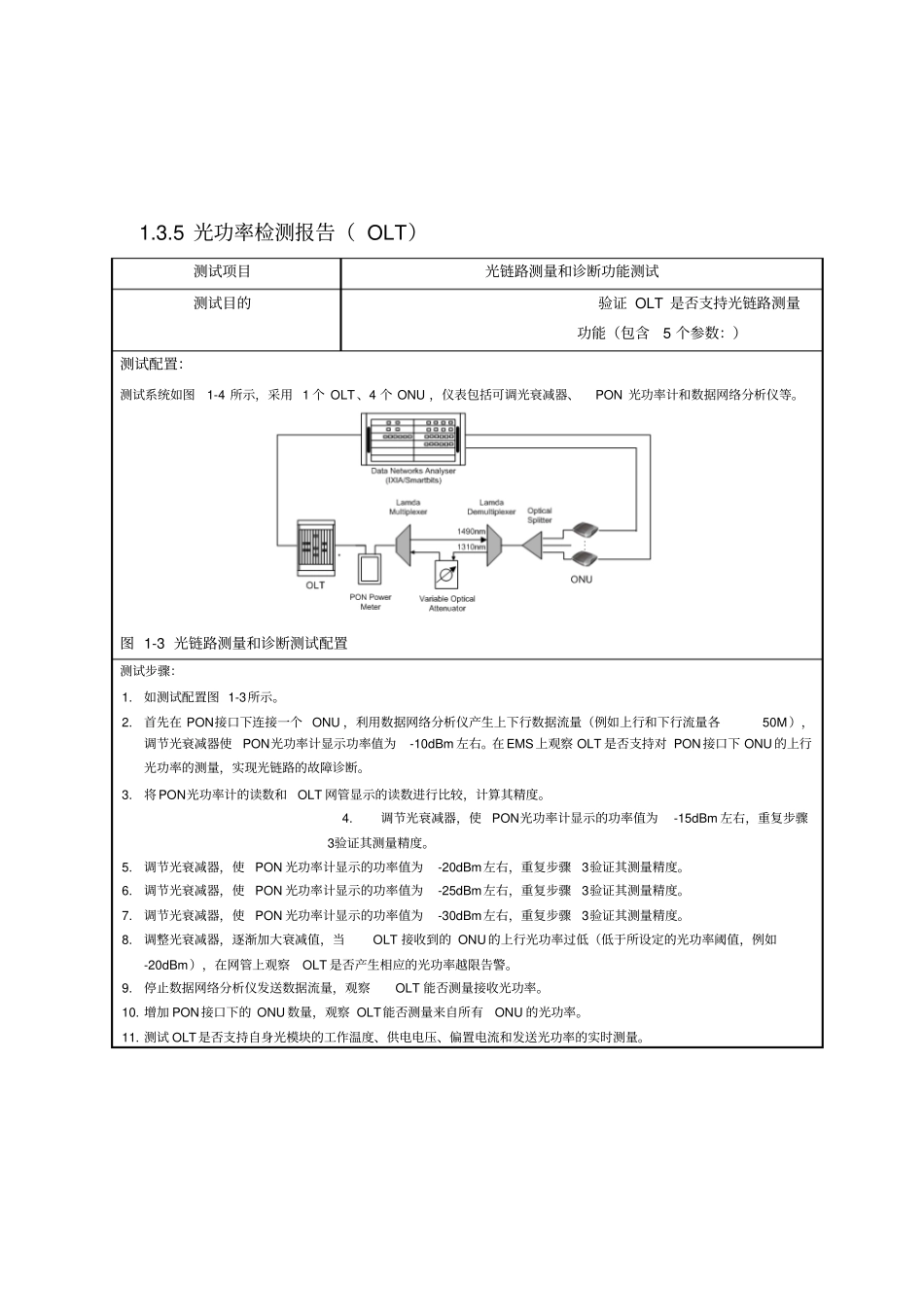

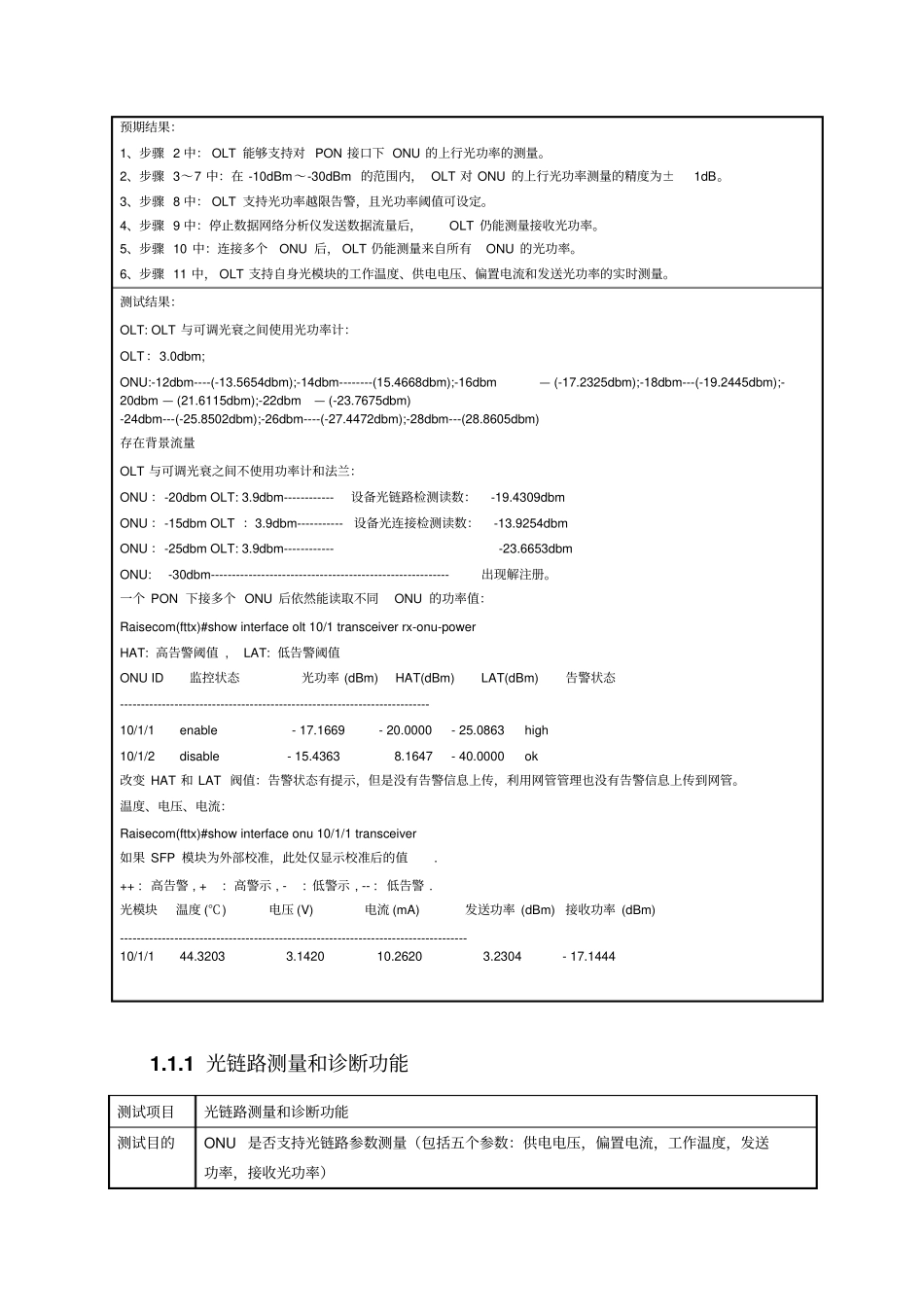

1.3.5光功率检测报告（OLT）测试项目光链路测量和诊断功能测试测试目的验证OLT是否支持光链路测量功能（包含5个参数：）测试配置：测试系统如图1-4所示，采用1个OLT、4个ONU，仪表包括可调光衰减器、PON光功率计和数据网络分析仪等。图1-3光链路测量和诊断测试配置测试步骤：1.如测试配置图1-3所示。2.首先在PON接口下连接一个ONU，利用数据网络分析仪产生上下行数据流量（例如上行和下行流量各50M），调节光衰减器使PON光功率计显示功率值为-10dBm左右。在EMS上观察OLT是否支持对PON接口下ONU的上行光功率的测量，实现光链路的故障诊断。3.将PON光功率计的读数和OLT网管显示的读数进行比较，计算其精度。4.调节光衰减器，使PON光功率计显示的功率值为-15dBm左右，重复步骤3验证其测量精度。5.调节光衰减器，使PON光功率计显示的功率值为-20dBm左右，重复步骤3验证其测量精度。6.调节光衰减器，使PON光功率计显示的功率值为-25dBm左右，重复步骤3验证其测量精度。7.调节光衰减器，使PON光功率计显示的功率值为-30dBm左右，重复步骤3验证其测量精度。8.调整光衰减器，逐渐加大衰减值，当OLT接收到的ONU的上行光功率过低（低于所设定的光功率阈值，例如-20dBm），在网管上观察OLT是否产生相应的光功率越限告警。9.停止数据网络分析仪发送数据流量，观察OLT能否测量接收光功率。10.增加PON接口下的ONU数量，观察OLT能否测量来自所有ONU的光功率。11.测试OLT是否支持自身光模块的工作温度、供电电压、偏置电流和发送光功率的实时测量。预期结果：1、步骤2中：OLT能够支持对PON接口下ONU的上行光功率的测量。2、步骤3～7中：在-10dBm～-30dBm的范围内，OLT对ONU的上行光功率测量的精度为±1dB。3、步骤8中：OLT支持光功率越限告警，且光功率阈值可设定。4、步骤9中：停止数据网络分析仪发送数据流量后，OLT仍能测量接收光功率。5、步骤10中：连接多个ONU后，OLT仍能测量来自所有ONU的光功率。6、步骤11中，OLT支持自身光模块的工作温度、供电电压、偏置电流和发送光功率的实时测量。测试结果：OLT:OLT与可调光衰之间使用光功率计：OLT：3.0dbm;ONU:-12dbm----(-13.5654dbm);-14dbm--------(15.4668dbm);-16dbm—(-17.2325dbm);-18dbm---(-19.2445dbm);-20dbm—(21.6115dbm);-22dbm—(-23.7675dbm)-24dbm---(-25.8502dbm);-26dbm----(-27.4472dbm);-28dbm---(28.8605dbm)存在背景流量OLT与可调光衰之间不使用功率计和法兰：ONU：-20dbmOLT:3.9dbm------------设备光链路检测读数：-19.4309dbmONU：-15dbmOLT：3.9dbm-----------设备光连接检测读数：-13.9254dbmONU：-25dbmOLT:3.9dbm-------------23.6653dbmONU:-30dbm---------------------------------------------------------出现解注册。一个PON下接多个ONU后依然能读取不同ONU的功率值：Raisecom(fttx)#showinterfaceolt10/1transceiverrx-onu-powerHAT:高告警阈值,LAT:低告警阈值ONUID监控状态光功率(dBm)HAT(dBm)LAT(dBm)告警状态--------------------------------------------------------------------------10/1/1enable-17.1669-20.0000-25.0863high10/1/2disable-15.43638.1647-40.0000ok改变HAT和LAT阀值：告警状态有提示，但是没有告警信息上传，利用网管管理也没有告警信息上传到网管。温度、电压、电流：Raisecom(fttx)#showinterfaceonu10/1/1transceiver如果SFP模块为外部校准，此处仅显示校准后的值.++:高告警,+:高警示,-:低警示,--:低告警.光模块温度(℃)电压(V)电流(mA)发送功率(dBm)接收功率(dBm)-----------------------------------------------------------------------------------10/1/144.32033.142010.26203.2304-17.14441.1.1光链路测量和诊断功能测试项目光链路测量和诊断功能测试目的ONU是否支持光链路参数测量（包括五个参数：供电电压，偏置电流，工作温度，发送功率，接收光功率）测试配置：OpticalSplitterDataNetworksAnalyser(IXIA/Smartbits)OLTONUPONPowerMeterVariableOpticalAttenuatorLamdaDemultiplexerLamdaMultiplexer1490nm1310nm测试配置如图所示。测试系统采用一个OLT、1个ONU。仪表包...
