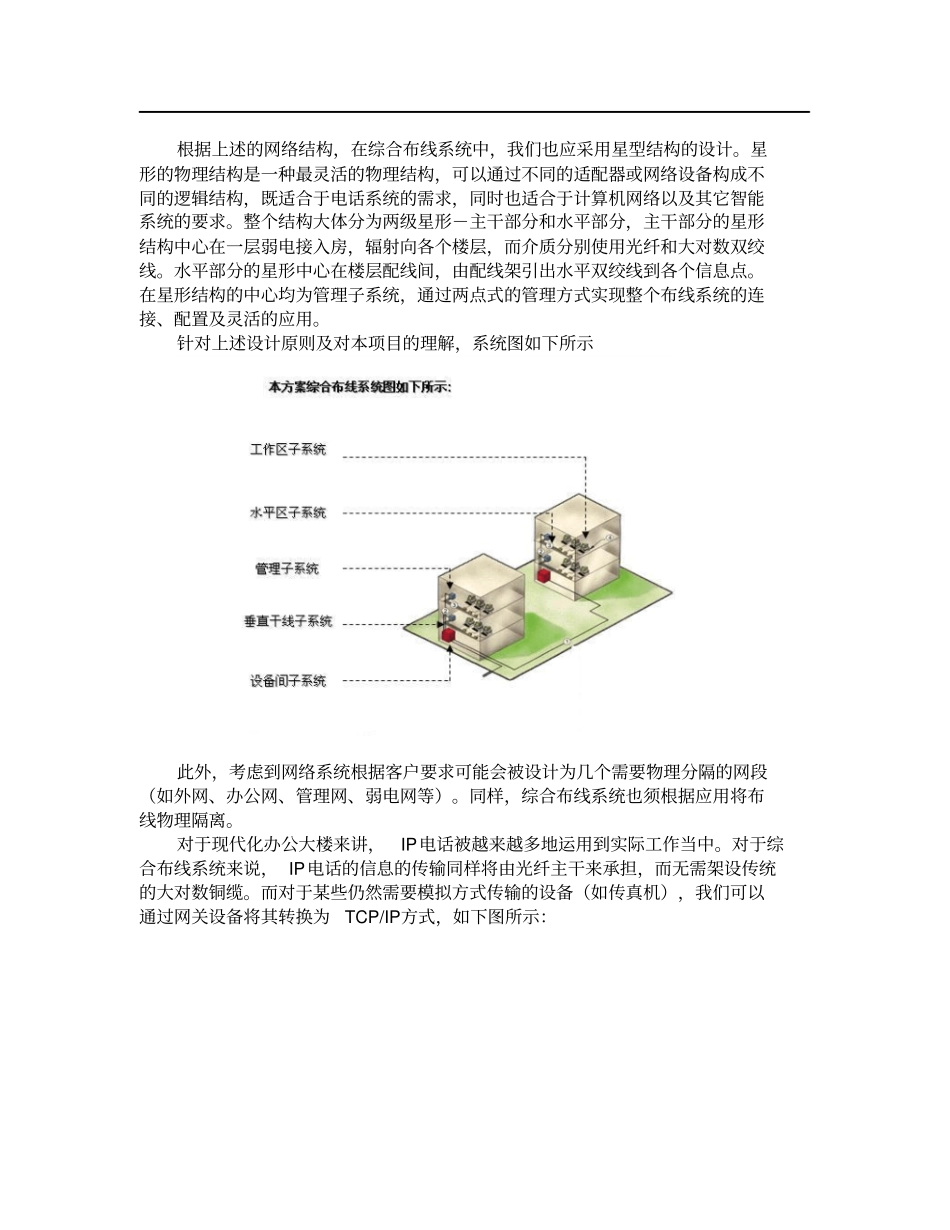

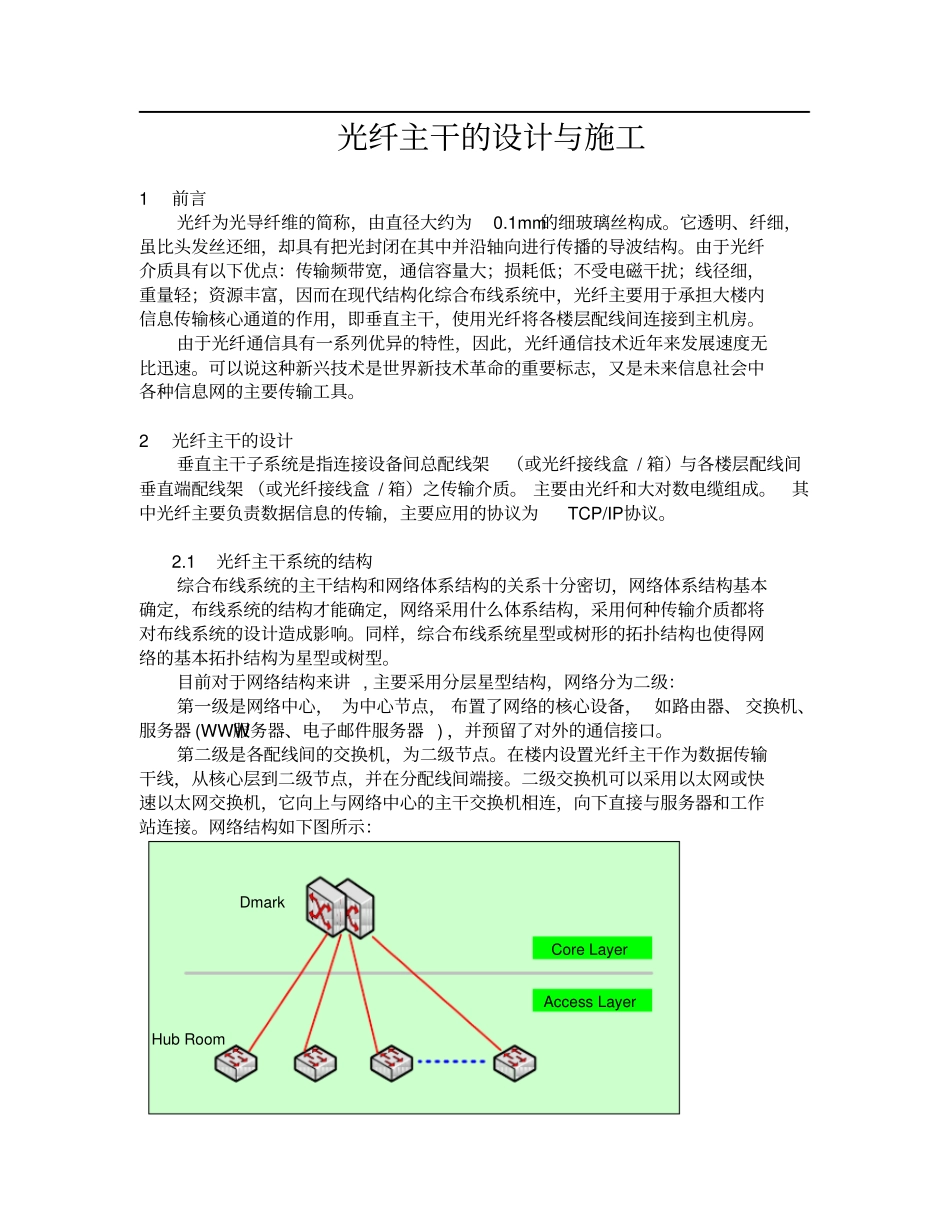

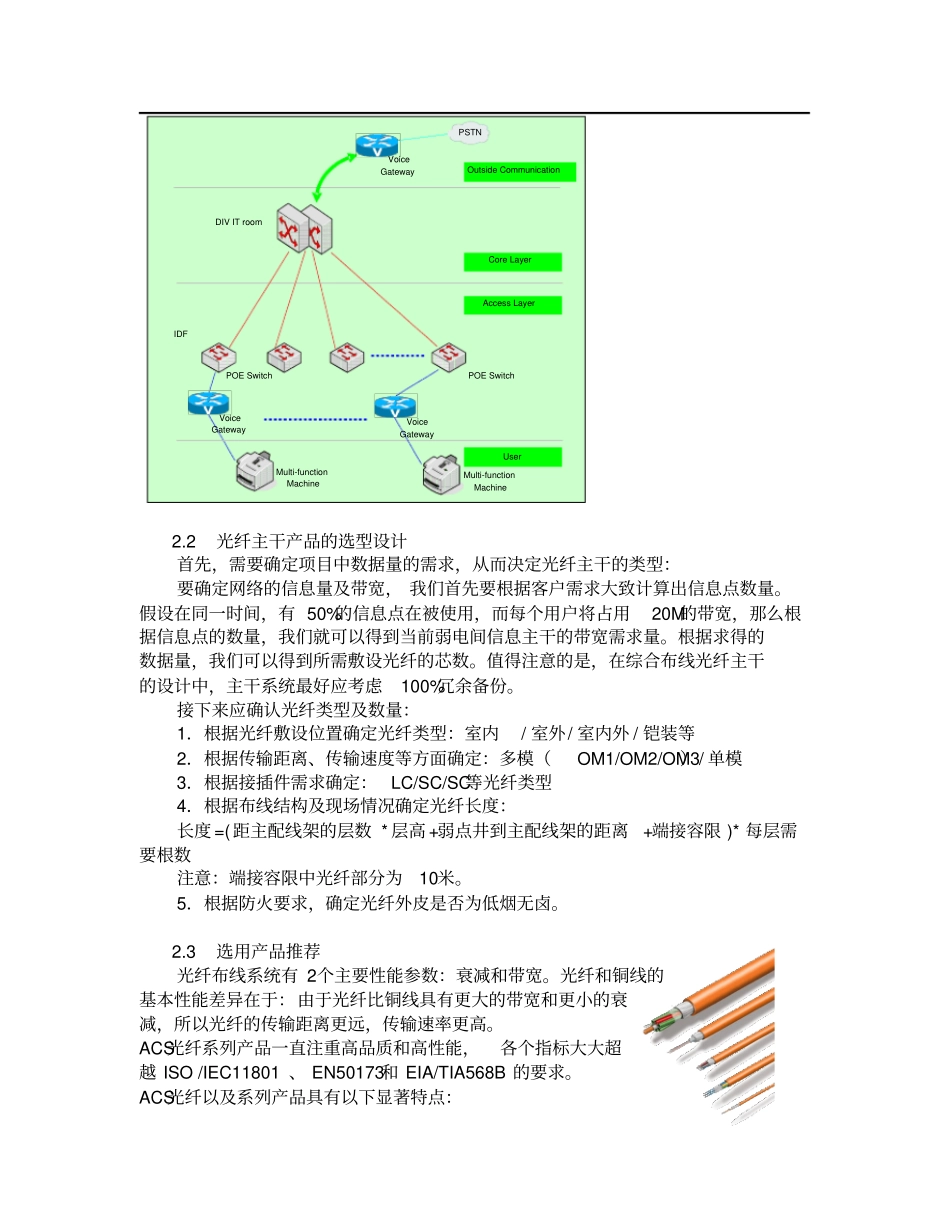

光纤主干的设计与施工1前言光纤为光导纤维的简称，由直径大约为0.1mm的细玻璃丝构成。它透明、纤细，虽比头发丝还细，却具有把光封闭在其中并沿轴向进行传播的导波结构。由于光纤介质具有以下优点：传输频带宽，通信容量大；损耗低；不受电磁干扰；线径细，重量轻；资源丰富，因而在现代结构化综合布线系统中，光纤主要用于承担大楼内信息传输核心通道的作用，即垂直主干，使用光纤将各楼层配线间连接到主机房。由于光纤通信具有一系列优异的特性，因此，光纤通信技术近年来发展速度无比迅速。可以说这种新兴技术是世界新技术革命的重要标志，又是未来信息社会中各种信息网的主要传输工具。2光纤主干的设计垂直主干子系统是指连接设备间总配线架（或光纤接线盒/箱）与各楼层配线间垂直端配线架（或光纤接线盒/箱）之传输介质。主要由光纤和大对数电缆组成。其中光纤主要负责数据信息的传输，主要应用的协议为TCP/IP协议。2.1光纤主干系统的结构综合布线系统的主干结构和网络体系结构的关系十分密切，网络体系结构基本确定，布线系统的结构才能确定，网络采用什么体系结构，采用何种传输介质都将对布线系统的设计造成影响。同样，综合布线系统星型或树形的拓扑结构也使得网络的基本拓扑结构为星型或树型。目前对于网络结构来讲,主要采用分层星型结构，网络分为二级：第一级是网络中心，为中心节点，布置了网络的核心设备，如路由器、交换机、服务器(WWW服务器、电子邮件服务器)，并预留了对外的通信接口。第二级是各配线间的交换机，为二级节点。在楼内设置光纤主干作为数据传输干线，从核心层到二级节点，并在分配线间端接。二级交换机可以采用以太网或快速以太网交换机，它向上与网络中心的主干交换机相连，向下直接与服务器和工作站连接。网络结构如下图所示：CoreLayerAccessLayerDmarkHubRoom根据上述的网络结构，在综合布线系统中，我们也应采用星型结构的设计。星形的物理结构是一种最灵活的物理结构，可以通过不同的适配器或网络设备构成不同的逻辑结构，既适合于电话系统的需求，同时也适合于计算机网络以及其它智能系统的要求。整个结构大体分为两级星形－主干部分和水平部分，主干部分的星形结构中心在一层弱电接入房，辐射向各个楼层，而介质分别使用光纤和大对数双绞线。水平部分的星形中心在楼层配线间，由配线架引出水平双绞线到各个信息点。在星形结构的中心均为管理子系统，通过两点式的管理方式实现整个布线系统的连接、配置及灵活的应用。针对上述设计原则及对本项目的理解，系统图如下所示此外，考虑到网络系统根据客户要求可能会被设计为几个需要物理分隔的网段（如外网、办公网、管理网、弱电网等）。同样，综合布线系统也须根据应用将布线物理隔离。对于现代化办公大楼来讲，IP电话被越来越多地运用到实际工作当中。对于综合布线系统来说，IP电话的信息的传输同样将由光纤主干来承担，而无需架设传统的大对数铜缆。而对于某些仍然需要模拟方式传输的设备（如传真机），我们可以通过网关设备将其转换为TCP/IP方式，如下图所示：CoreLayerAccessLayerDIVITroomIDFPSTNVoiceGatewayVoiceGatewayMulti-functionMachineUserOutsideCommunicationPOESwitchPOESwitchVoiceGatewayMulti-functionMachine2.2光纤主干产品的选型设计首先，需要确定项目中数据量的需求，从而决定光纤主干的类型：要确定网络的信息量及带宽，我们首先要根据客户需求大致计算出信息点数量。假设在同一时间，有50%的信息点在被使用，而每个用户将占用20M的带宽，那么根据信息点的数量，我们就可以得到当前弱电间信息主干的带宽需求量。根据求得的数据量，我们可以得到所需敷设光纤的芯数。值得注意的是，在综合布线光纤主干的设计中，主干系统最好应考虑100%冗余备份。接下来应确认光纤类型及数量：1．根据光纤敷设位置确定光纤类型：室内/室外/室内外/铠装等2．根据传输距离、传输速度等方面确定：多模（OM1/OM2/OM3）/单模3．根据接插件需求确定：LC/SC/SC等光纤类型4．根据布线结构及现场情况确定光纤长度：长度=(距主配线架的层数*层高+弱点井到主配线架的距离+端接容限)*每层需要根数...
