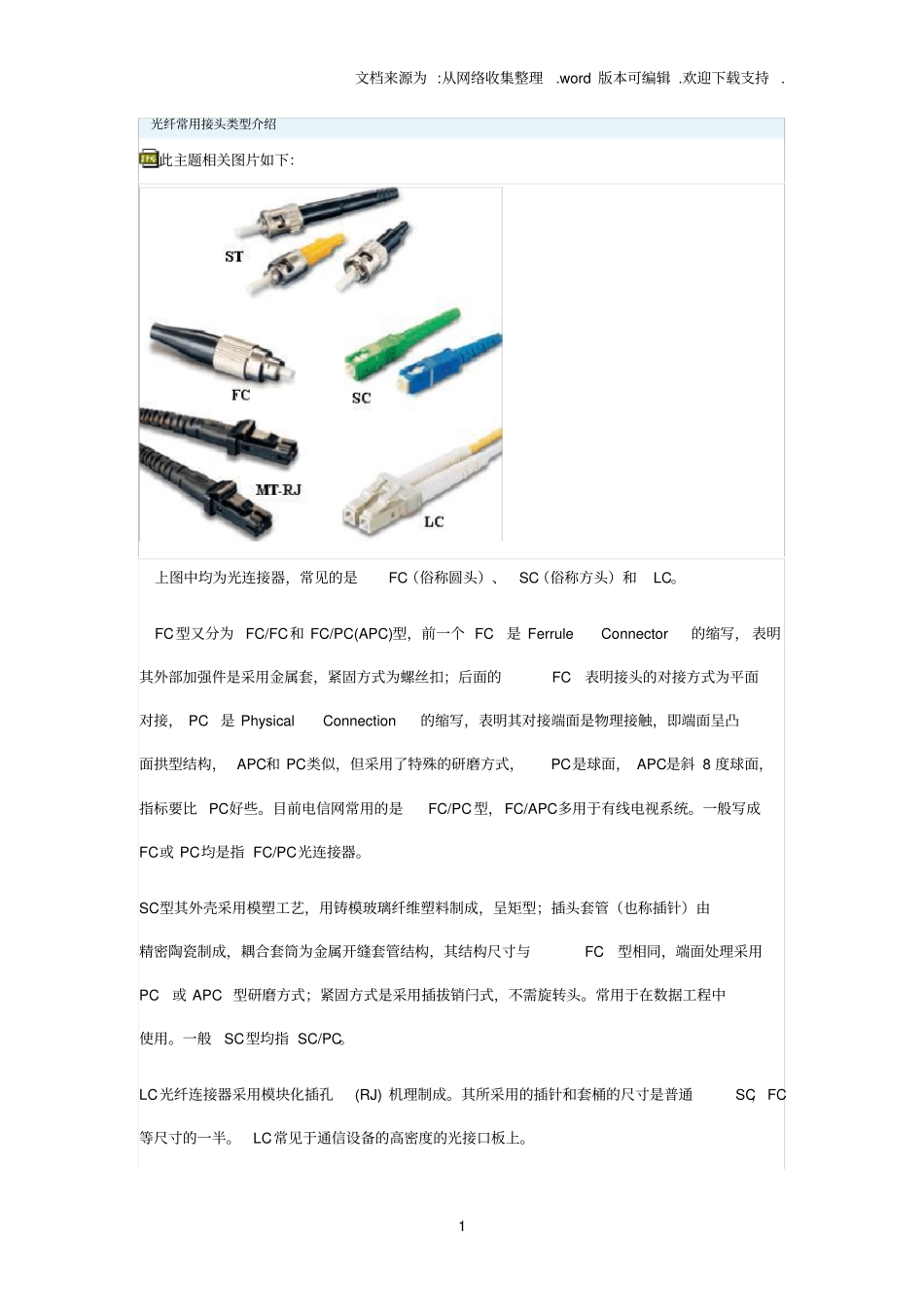

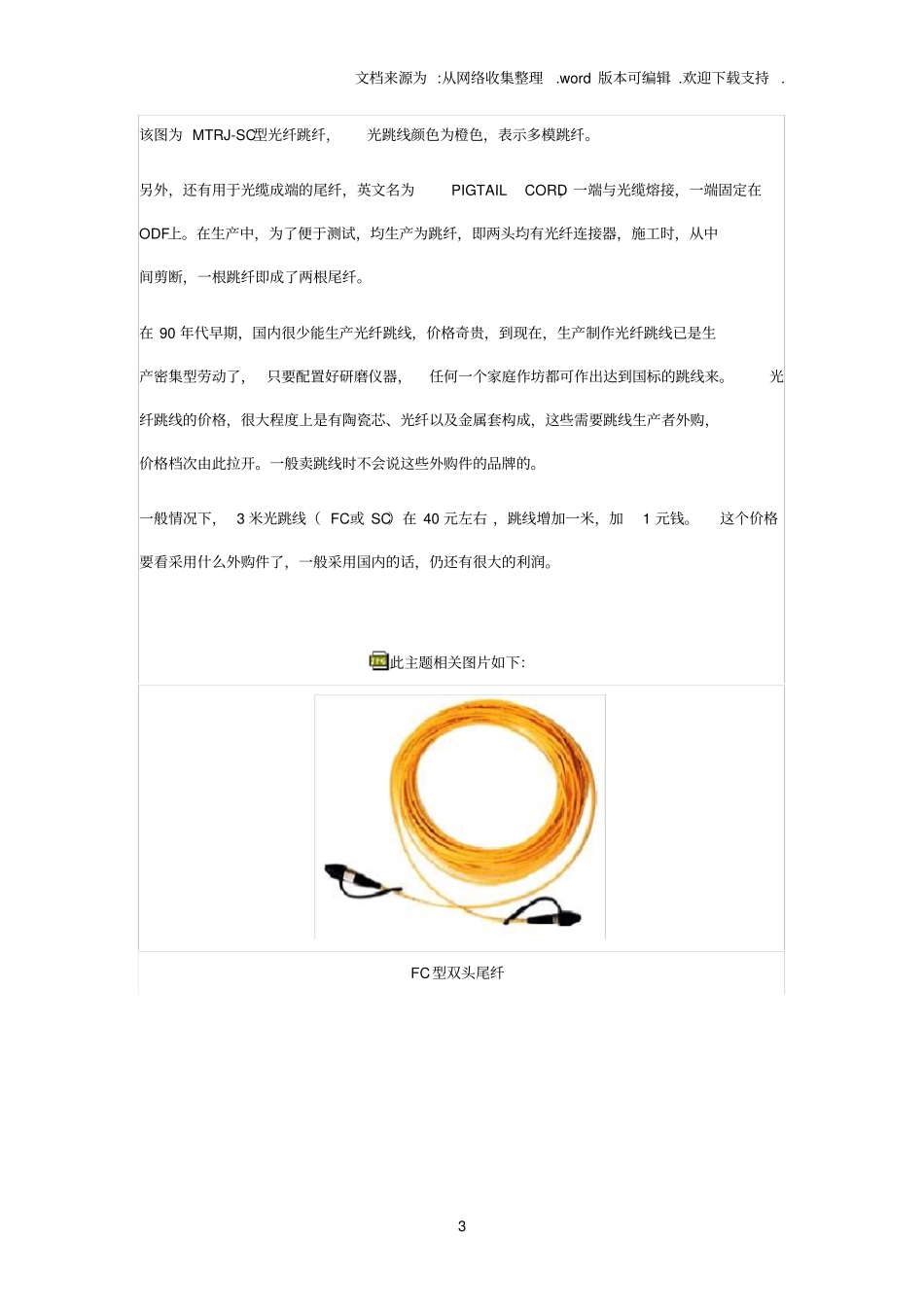

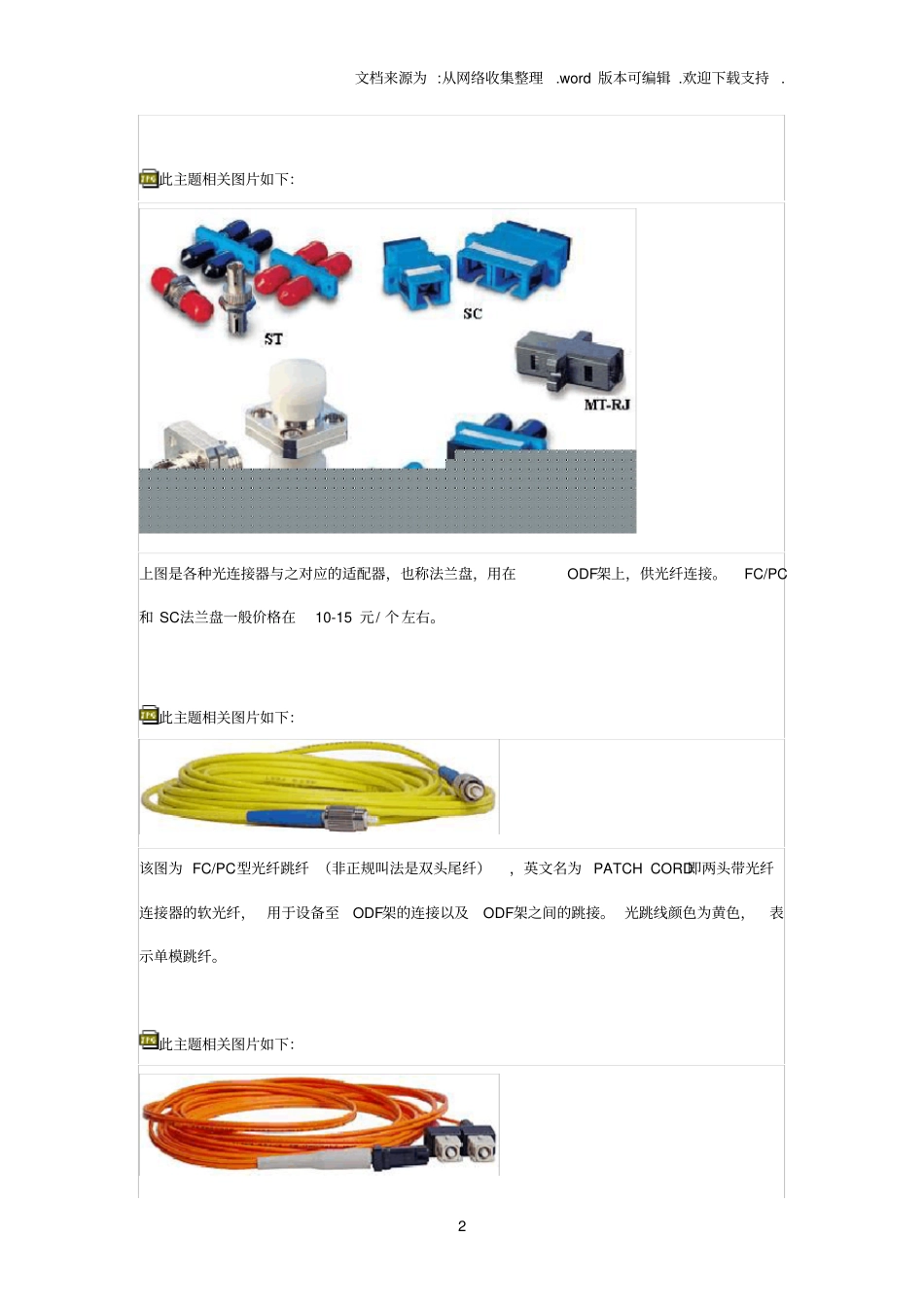

文档来源为:从网络收集整理.word版本可编辑.欢迎下载支持.1光纤常用接头类型介绍此主题相关图片如下：上图中均为光连接器，常见的是FC（俗称圆头）、SC（俗称方头）和LC。FC型又分为FC/FC和FC/PC(APC)型，前一个FC是FerruleConnector的缩写，表明其外部加强件是采用金属套，紧固方式为螺丝扣；后面的FC表明接头的对接方式为平面对接，PC是PhysicalConnection的缩写，表明其对接端面是物理接触，即端面呈凸面拱型结构，APC和PC类似，但采用了特殊的研磨方式，PC是球面，APC是斜8度球面，指标要比PC好些。目前电信网常用的是FC/PC型，FC/APC多用于有线电视系统。一般写成FC或PC均是指FC/PC光连接器。SC型其外壳采用模塑工艺，用铸模玻璃纤维塑料制成，呈矩型；插头套管（也称插针）由精密陶瓷制成，耦合套筒为金属开缝套管结构，其结构尺寸与FC型相同，端面处理采用PC或APC型研磨方式；紧固方式是采用插拔销闩式，不需旋转头。常用于在数据工程中使用。一般SC型均指SC/PC。LC光纤连接器采用模块化插孔(RJ)机理制成。其所采用的插针和套桶的尺寸是普通SC，FC等尺寸的一半。LC常见于通信设备的高密度的光接口板上。文档来源为:从网络收集整理.word版本可编辑.欢迎下载支持.2此主题相关图片如下：上图是各种光连接器与之对应的适配器，也称法兰盘，用在ODF架上，供光纤连接。FC/PC和SC法兰盘一般价格在10-15元/个左右。此主题相关图片如下：该图为FC/PC型光纤跳纤（非正规叫法是双头尾纤），英文名为PATCHCORD即两头带光纤连接器的软光纤，用于设备至ODF架的连接以及ODF架之间的跳接。光跳线颜色为黄色，表示单模跳纤。此主题相关图片如下：文档来源为:从网络收集整理.word版本可编辑.欢迎下载支持.3该图为MTRJ-SC型光纤跳纤，光跳线颜色为橙色，表示多模跳纤。另外，还有用于光缆成端的尾纤，英文名为PIGTAILCORD，一端与光缆熔接，一端固定在ODF上。在生产中，为了便于测试，均生产为跳纤，即两头均有光纤连接器，施工时，从中间剪断，一根跳纤即成了两根尾纤。在90年代早期，国内很少能生产光纤跳线，价格奇贵，到现在，生产制作光纤跳线已是生产密集型劳动了，只要配置好研磨仪器，任何一个家庭作坊都可作出达到国标的跳线来。光纤跳线的价格，很大程度上是有陶瓷芯、光纤以及金属套构成，这些需要跳线生产者外购，价格档次由此拉开。一般卖跳线时不会说这些外购件的品牌的。一般情况下，3米光跳线（FC或SC）在40元左右，跳线增加一米，加1元钱。这个价格要看采用什么外购件了，一般采用国内的话，仍还有很大的利润。此主题相关图片如下：FC型双头尾纤文档来源为:从网络收集整理.word版本可编辑.欢迎下载支持.4此主题相关图片如下：此主题相关图片如下：SC型双头尾纤此主题相关图片如下：文档来源为:从网络收集整理.word版本可编辑.欢迎下载支持.5此主题相关图片如下：ST型双头尾纤此主题相关图片如下：光缆尾纤特点：采用高质量的二氧化陶瓷插芯；光纤外径可选择￠0.9mm.￠2.0mm.￠3.0mm;有FC、SC、ST等型号供选择；光纤长度可按用户要求业做；主要技术指标：插入损耗：≤0.3db；回波损耗：PC≥40db,UPC≥50db,APC≥60db;文档来源为:从网络收集整理.word版本可编辑.欢迎下载支持.6各项实验插入损耗变化值：互换性试验：＜0.2db（任意对接）振动试验：＜0.1db（5-50HZ，1.5mm振幅）抗拉强度试验：＜0.1db高温试验：＜0.2db（+85℃，连续100小时后）低温试验：＜0.2db（-40℃，连续100小时后）温度循环试验：＜0.2db（-40℃+85℃，循环5次后）温度试验：＜0.2db（-25℃+65℃，相对湿度93%，100小时后）此主题相关图片如下：此主题相关图片如下：文档来源为:从网络收集整理.word版本可编辑.欢迎下载支持.7FC/APC型光纤跳线此主题相关图片如下：SC/PC型光纤跳线此主题相关图片如下：SC/APC型光纤跳线此主题相关图片如下：MPO光纤跳线此主题相关图片如下：文档来源为:从网络收集整理.word版本可编辑.欢迎下载支持.8FC异型光纤适配器此主题相关图片如下：SC/APC型光纤适配器此主题相关图片如下：FC/PC型光纤适配器此主题相关图片如下：ST型光纤适配器此主题相关图片如下：文档来源为:从网络收集整理.word版本可编辑.欢迎下载支持.9ST/PC型光纤跳线此主题相关图片如下：FC/PC型光纤跳线
