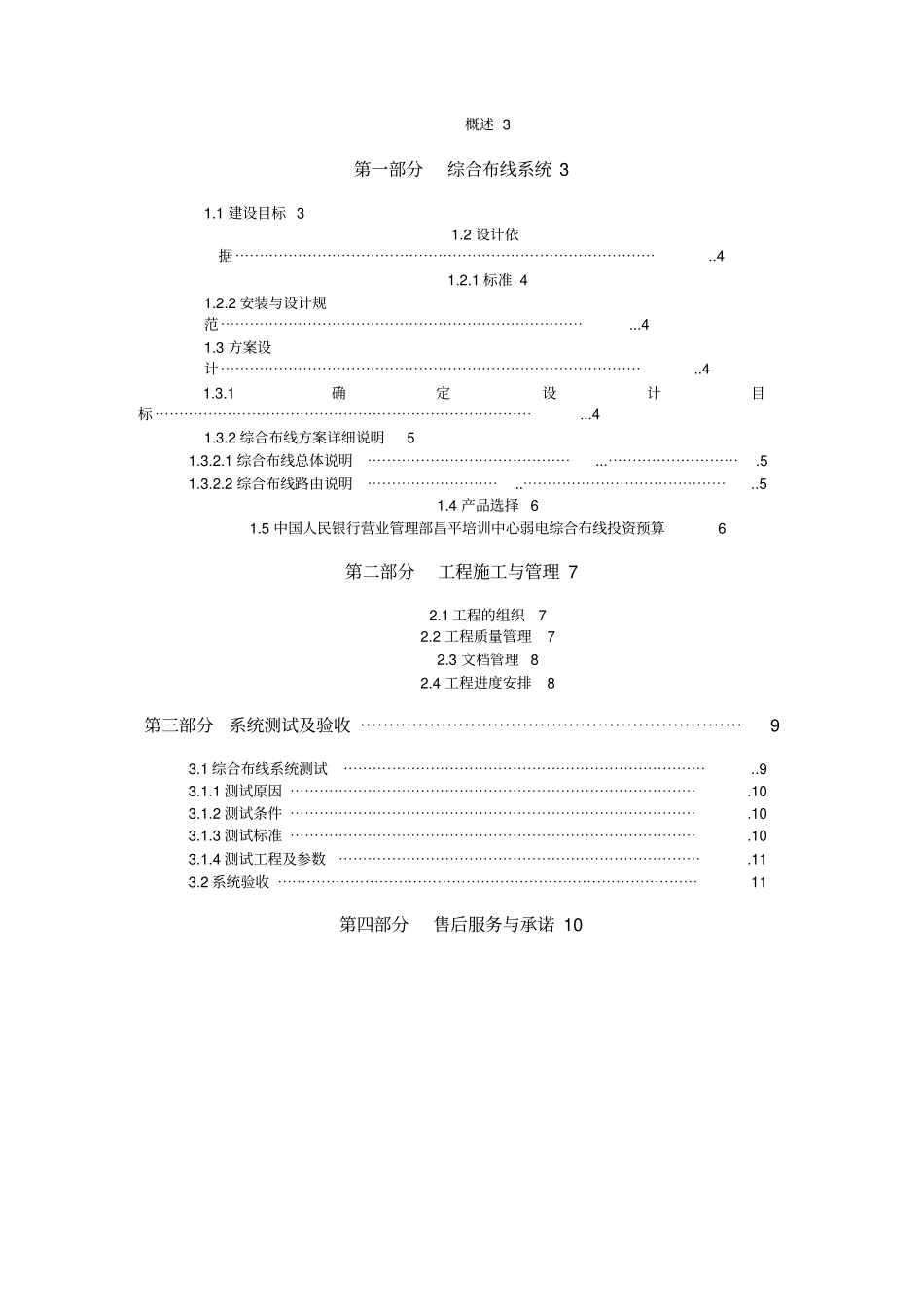

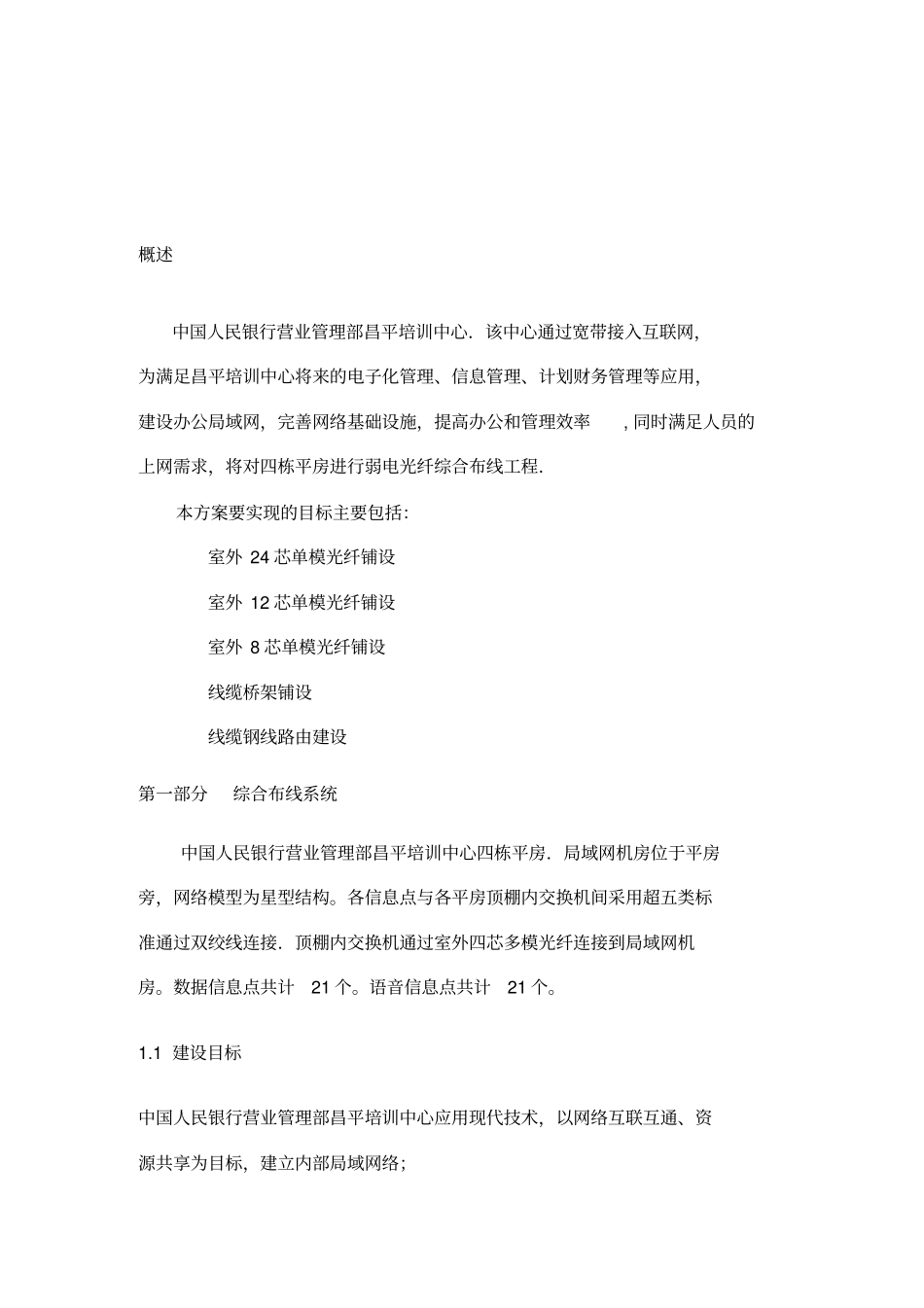

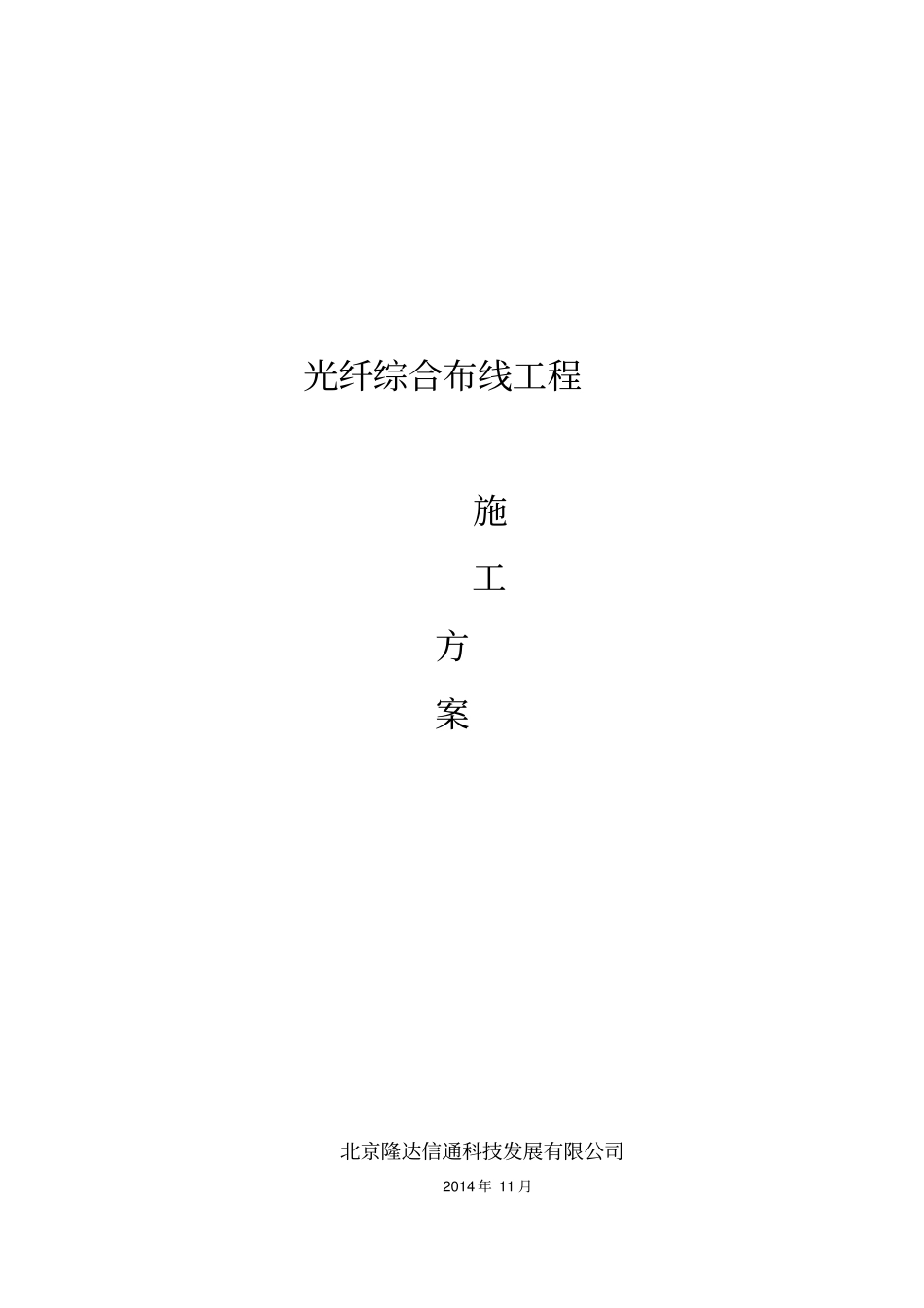

光纤综合布线工程施工方案北京隆达信通科技发展有限公司2014年11月概述3第一部分综合布线系统31.1建设目标31.2设计依据⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯..41.2.1标准41.2.2安装与设计规范⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯...41.3方案设计⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯..41.3.1确定设计目标⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯...41.3.2综合布线方案详细说明51.3.2.1综合布线总体说明⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯...⋯⋯⋯⋯⋯⋯⋯⋯⋯.51.3.2.2综合布线路由说明⋯⋯⋯⋯⋯⋯⋯⋯⋯..⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯..51.4产品选择61.5中国人民银行营业管理部昌平培训中心弱电综合布线投资预算6第二部分工程施工与管理72.1工程的组织72.2工程质量管理72.3文档管理82.4工程进度安排8第三部分系统测试及验收⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯93.1综合布线系统测试⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯..93.1.1测试原因⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯.103.1.2测试条件⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯.103.1.3测试标准⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯.103.1.4测试工程及参数⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯.113.2系统验收⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯11第四部分售后服务与承诺10概述中国人民银行营业管理部昌平培训中心．该中心通过宽带接入互联网，为满足昌平培训中心将来的电子化管理、信息管理、计划财务管理等应用，建设办公局域网，完善网络基础设施，提高办公和管理效率,同时满足人员的上网需求，将对四栋平房进行弱电光纤综合布线工程．本方案要实现的目标主要包括：室外24芯单模光纤铺设室外12芯单模光纤铺设室外8芯单模光纤铺设线缆桥架铺设线缆钢线路由建设第一部分综合布线系统中国人民银行营业管理部昌平培训中心四栋平房．局域网机房位于平房旁，网络模型为星型结构。各信息点与各平房顶棚内交换机间采用超五类标准通过双绞线连接．顶棚内交换机通过室外四芯多模光纤连接到局域网机房。数据信息点共计21个。语音信息点共计21个。1.1建设目标中国人民银行营业管理部昌平培训中心应用现代技术，以网络互联互通、资源共享为目标，建立内部局域网络；1.2设计依据1.2.1标准ANSI/EIA/TIA568B商业建筑电信布线系统标准ANSI/EIA/TIA569电信走道和空间的商用建筑标准ANSI/EIA/TIA606商用建筑电信设施的管理标准中国工程建设标准化协会标准（CESC72:97）1.2.2安装与设计规范中国建筑电气设计规范建筑与建筑群综合布线系统工程设计规范1.3方案设计1.3.1确定设计目标结构化布线系统的设计，选用现今被广泛采用的、先进的澳大利亚奇胜建筑物结构化布线系统，为大楼内的数据、语音以及今后可能采用的图象、视频信号提供统一、高效的传输平台，用户可以方便、灵活地进行局域网和广域网的连接及管理，实现昌平培训中心内办公自动化管理、电脑通讯服务（如语音信箱、可视电话、电子邮件、电视会议、信息实时发布等）及多媒体综合信息服务。昌平培训中心是一个有42个信息点的系统，包括数据点和语音点。其设计的灵活性可使网管人员方便地增加、减少或变动各种节点。安全性与可靠性同样重要，除了系统提供多种安全控制的手段外，网络设计也要提供保障安全的手段。1.3.2综合布线方案详细说明中国人民银行营业管理部昌平培训中心四栋平房内的信息点、语音点及有线电视点的敷设是由装修单位施工完成的，线缆只敷设到各栋平房的顶棚内。由于从信息中心机房到各栋平房再敷设双绞线，会造成线缆中间节点太多，影响数据传输的速度及数据丢失。考虑到中国人民银行营业管理部昌平培训中心整体布局，从信息中心机房到各栋平房需由弱电管井敷设管线，因双绞线的使用长度不得超过100M，因此再敷设双绞线超长，所以采用敷设室外多模光纤。来完成办公自动化管理、电脑通讯服务等多媒体综合信息服务。1.3.2.1综合布线总体说明中国人民银行营...
