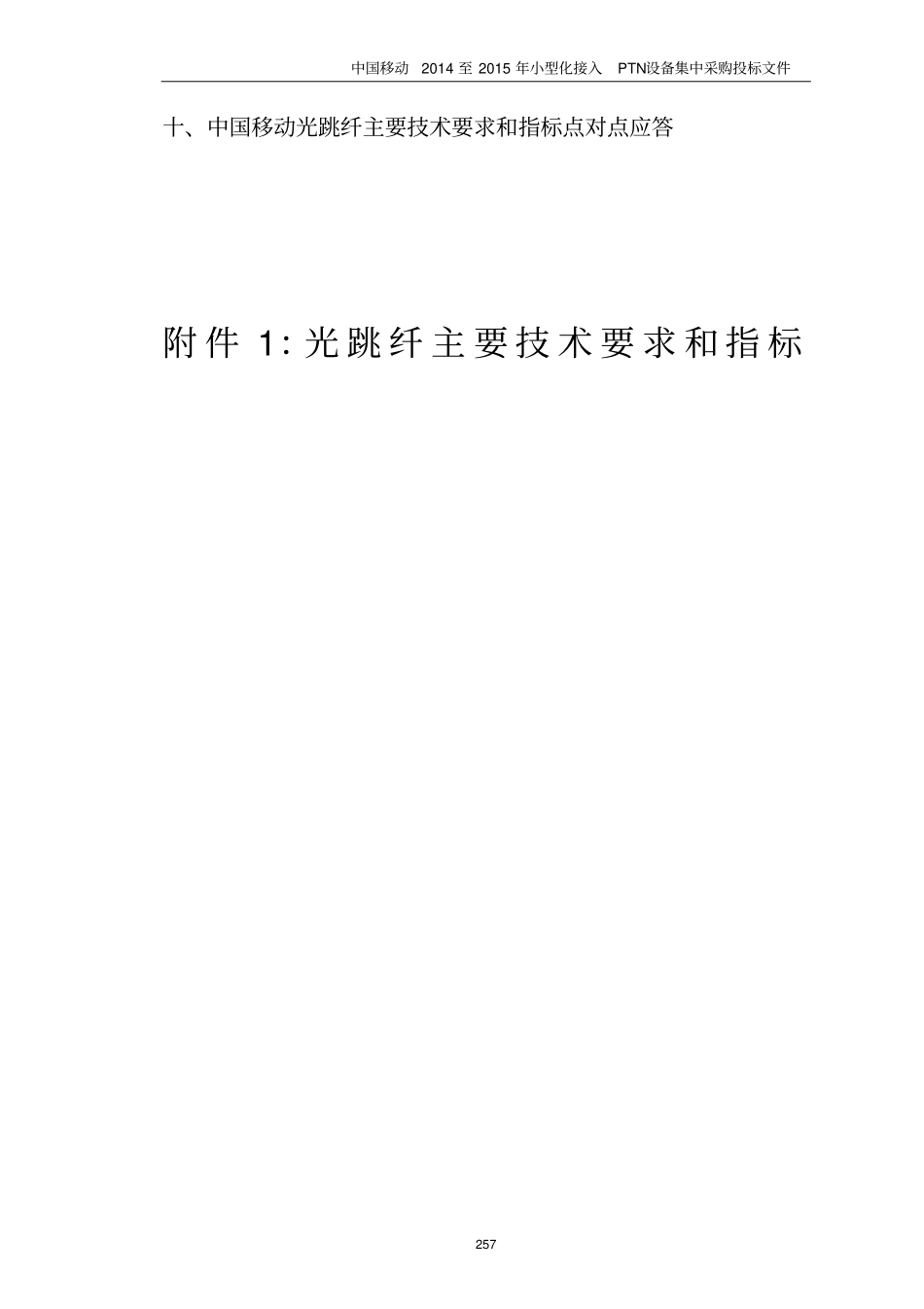

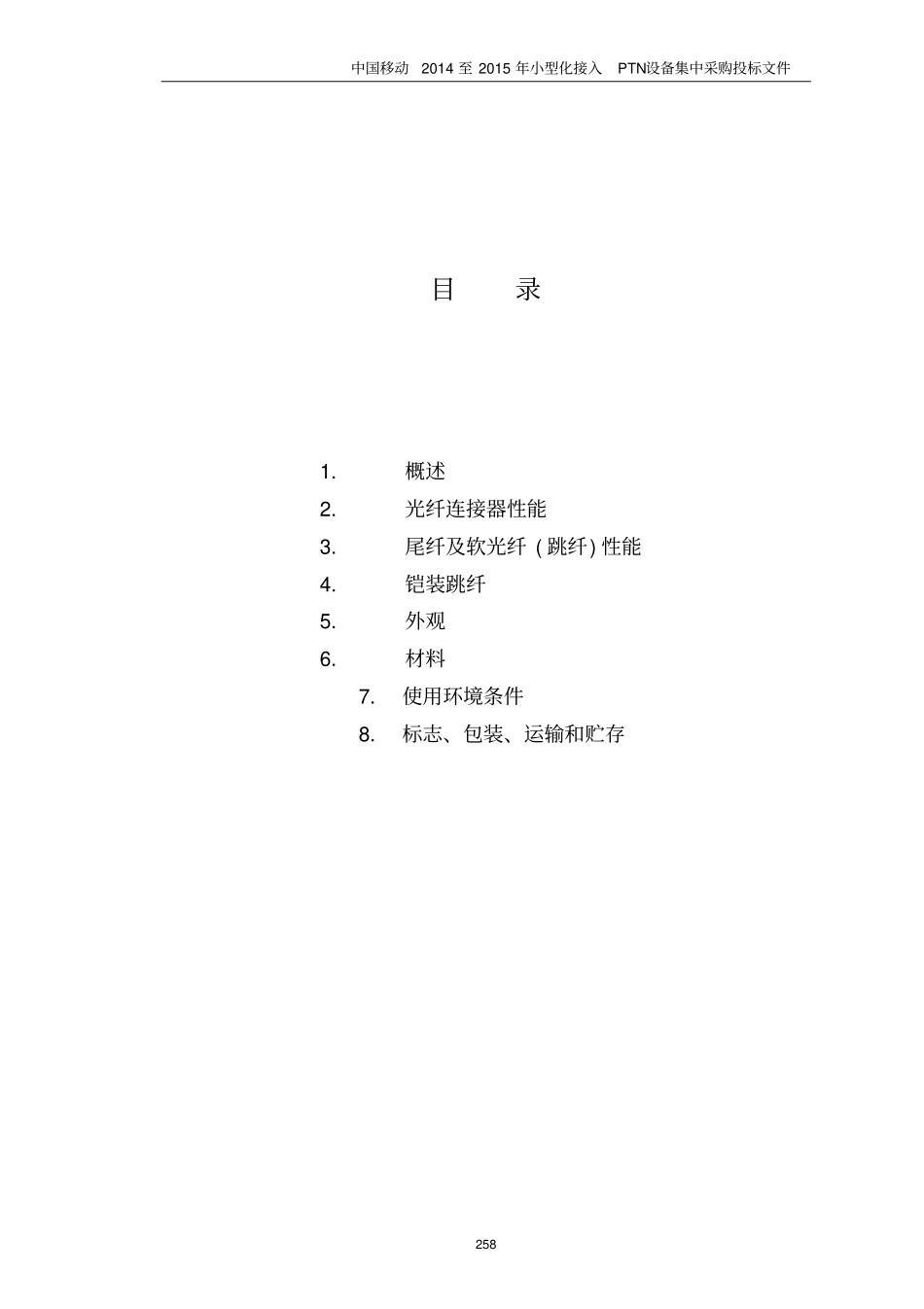

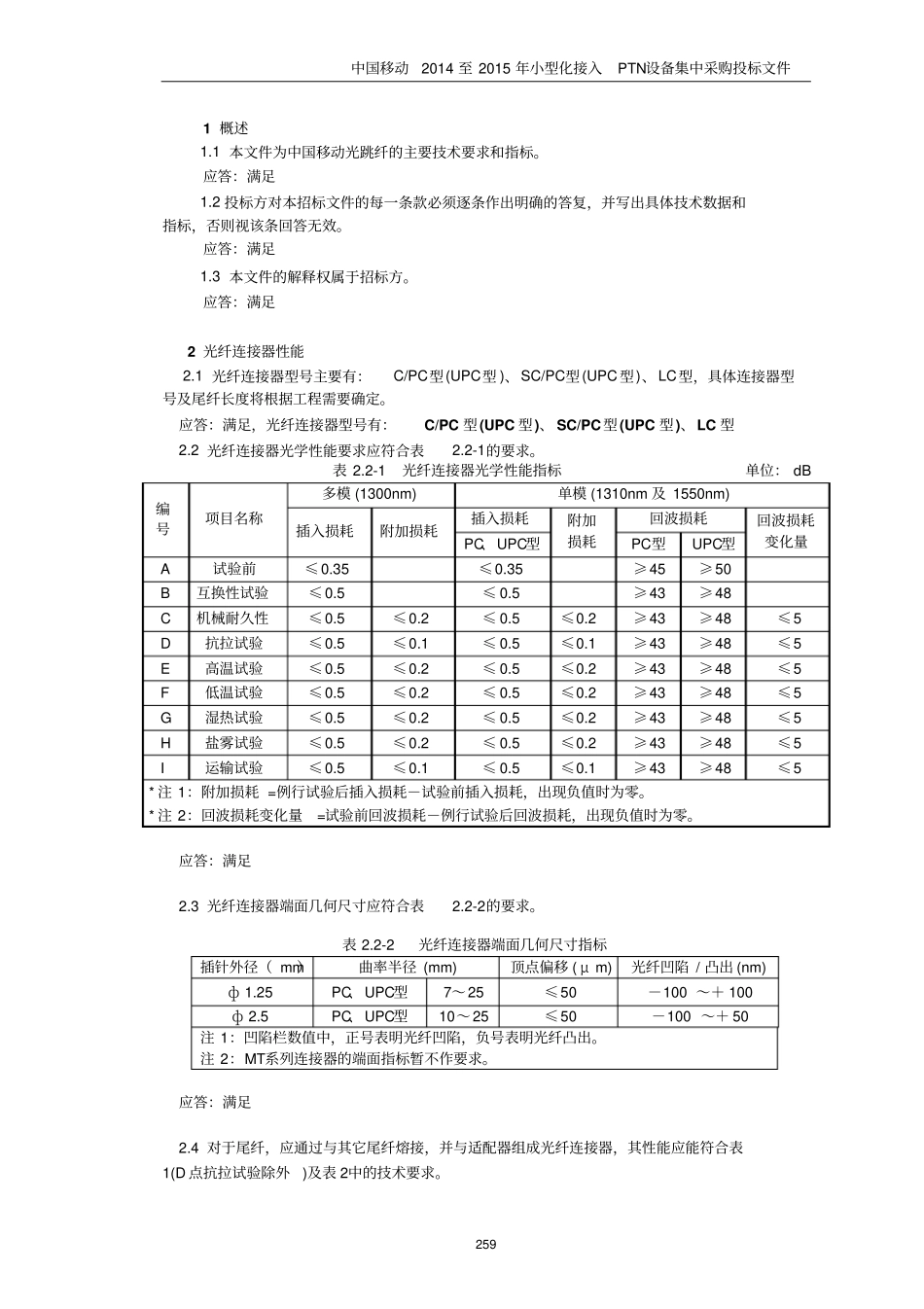

中国移动2014至2015年小型化接入PTN设备集中采购投标文件257十、中国移动光跳纤主要技术要求和指标点对点应答附件1：光跳纤主要技术要求和指标中国移动2014至2015年小型化接入PTN设备集中采购投标文件258目录1.概述2.光纤连接器性能3.尾纤及软光纤(跳纤)性能4.铠装跳纤5.外观6.材料7.使用环境条件8.标志、包装、运输和贮存中国移动2014至2015年小型化接入PTN设备集中采购投标文件2591概述1.1本文件为中国移动光跳纤的主要技术要求和指标。应答：满足1.2投标方对本招标文件的每一条款必须逐条作出明确的答复，并写出具体技术数据和指标，否则视该条回答无效。应答：满足1.3本文件的解释权属于招标方。应答：满足2光纤连接器性能2.1光纤连接器型号主要有：C/PC型(UPC型)、SC/PC型(UPC型)、LC型，具体连接器型号及尾纤长度将根据工程需要确定。应答：满足，光纤连接器型号有：C/PC型(UPC型)、SC/PC型(UPC型)、LC型2.2光纤连接器光学性能要求应符合表2.2-1的要求。表2.2-1光纤连接器光学性能指标单位：dB编号项目名称多模(1300nm)单模(1310nm及1550nm)插入损耗附加损耗插入损耗附加损耗回波损耗回波损耗变化量PC、UPC型PC型UPC型A试验前≤0.35≤0.35≥45≥50B互换性试验≤0.5≤0.5≥43≥48C机械耐久性≤0.5≤0.2≤0.5≤0.2≥43≥48≤5D抗拉试验≤0.5≤0.1≤0.5≤0.1≥43≥48≤5E高温试验≤0.5≤0.2≤0.5≤0.2≥43≥48≤5F低温试验≤0.5≤0.2≤0.5≤0.2≥43≥48≤5G湿热试验≤0.5≤0.2≤0.5≤0.2≥43≥48≤5H盐雾试验≤0.5≤0.2≤0.5≤0.2≥43≥48≤5I运输试验≤0.5≤0.1≤0.5≤0.1≥43≥48≤5*注1：附加损耗=例行试验后插入损耗－试验前插入损耗，出现负值时为零。*注2：回波损耗变化量=试验前回波损耗－例行试验后回波损耗，出现负值时为零。应答：满足2.3光纤连接器端面几何尺寸应符合表2.2-2的要求。表2.2-2光纤连接器端面几何尺寸指标插针外径（mm）曲率半径(mm)顶点偏移(μm)光纤凹陷/凸出(nm)ф1.25PC、UPC型7～25≤50－100～＋100ф2.5PC、UPC型10～25≤50－100～＋50注1：凹陷栏数值中，正号表明光纤凹陷，负号表明光纤凸出。注2：MT系列连接器的端面指标暂不作要求。应答：满足2.4对于尾纤，应通过与其它尾纤熔接，并与适配器组成光纤连接器，其性能应能符合表1(D点抗拉试验除外)及表2中的技术要求。中国移动2014至2015年小型化接入PTN设备集中采购投标文件260应答：满足，尾纤通过与其它尾纤熔接，并与适配器组成光纤连接器，其性能符合表1(D点抗拉试验除外)及表2中的技术要求2.5光纤连接器重复使用的稳定性的要求：要求连续插拔10次后插入衰耗指标应具有一致性。应答：满足，连续插拔10次后插入衰耗指标一致2.6光纤连接器寿命：插拔1000次仍能满足表3.3-1的性能要求。应答:满足，插拔1000次仍能满足表3.3-1的性能要求3尾纤及软光纤(跳纤)性能3.1尾纤及软光纤外径尾纤护套外径：标称值为2.0mm（单芯）、3.0mm（单芯），最大值偏差不超过标称值的10%。软光纤的护套外径：①标称值2.0mm，最大值2.2mm②标称值3.0mm，最大值3.3mm。应答：满足，尾纤护套外径和软光纤的护套外径标称值为2.0mm（单芯）、3.0mm（单芯），最大值偏差不超过标称值的10%3.2尾纤及软光纤的2m截止波长λc≤1250nm(G.652光纤)、λc≤1470nm(G.655光纤)应答：满足3.3、尾纤及软光纤机械性能:带SC、FC连接器的尾纤及软光纤机械性能应满足下表要求。表3.3-1连接器的尾纤及软光纤机械性能参数性能指标环境条件振动△IL〈0.2dB3个平面,6小时,10-55Hz曲绕△IL〈0.2dB2磅压力下100次扭转△IL〈0.2dB2磅，0.5扭转，9次张力(纵向)△IL〈0.2dB0度时15磅，90度时7.5磅碰撞力△IL〈0.2dB从1米高处下落8次注：△IL表示附加插入损耗。应答：满足4铠装跳纤铠装跳纤由光纤,Kevlar纤维,不锈钢金属软管,不锈钢金属编织丝与阻燃PVC护套披覆构成。4.1铠装跳纤主缆结构：铠装跳线采用金属铠装结构对光纤进行保护,结构构成为下图中的一种，投标方应明确本次投标的铠装跳纤为何种类型。图1结构类型1：铠装跳纤光纤接头光纤Kevlar纤维金属软管金属编织网PVC护套中国移动2014至2015年小型化接入PTN设备集中采购投标文件261图4.1-1结...
