光缆敷设工程施工实施方案VIP免费

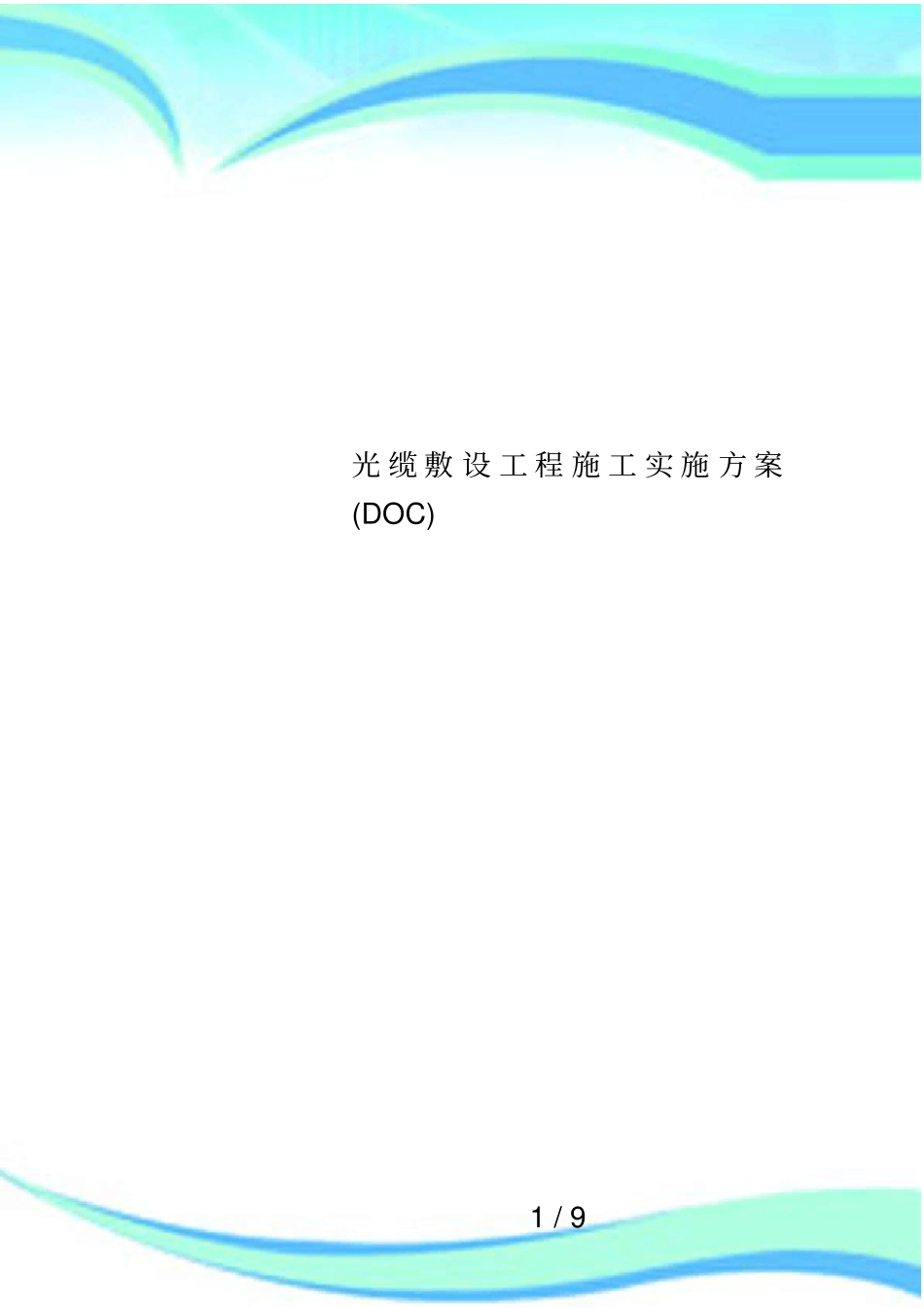

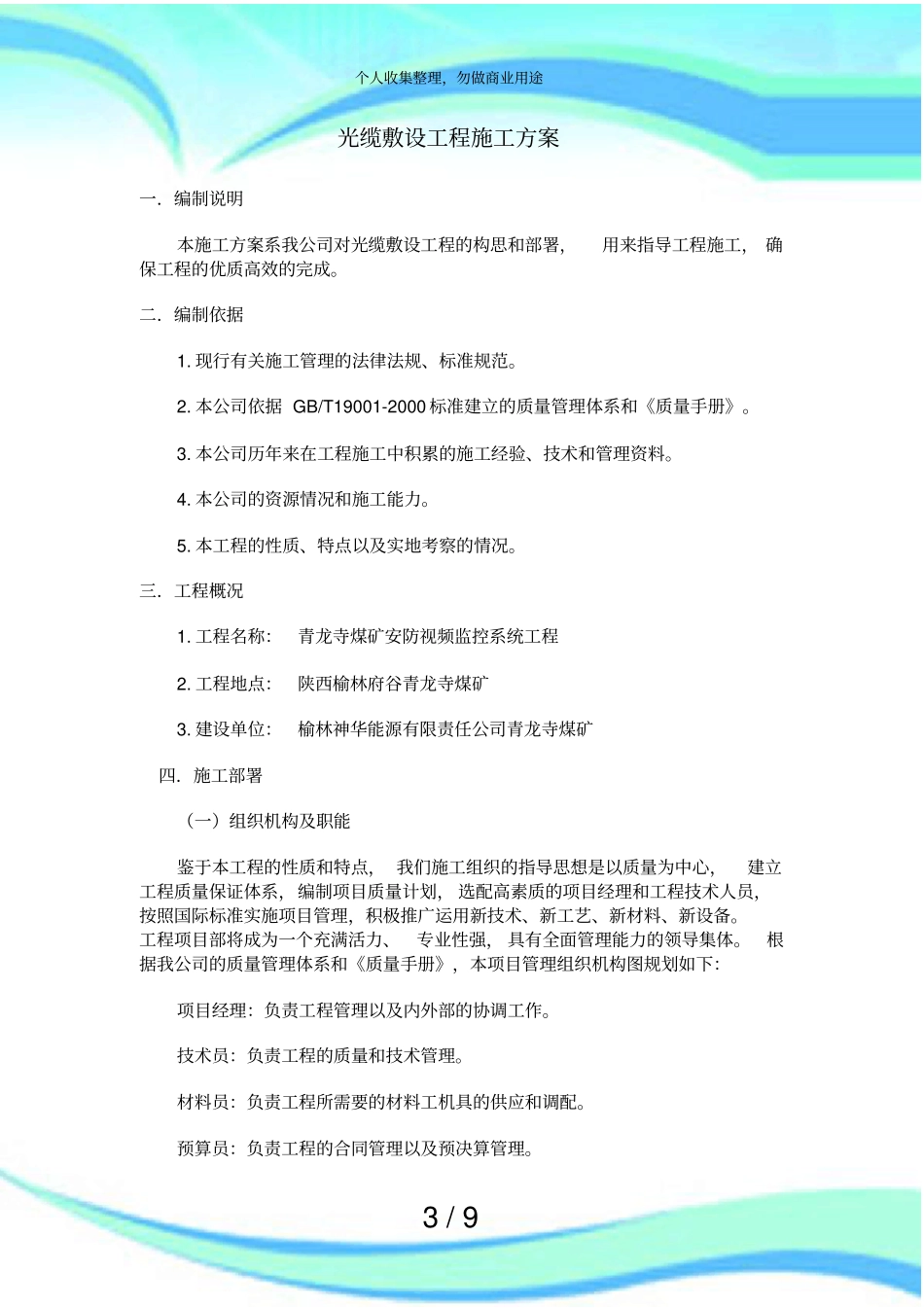

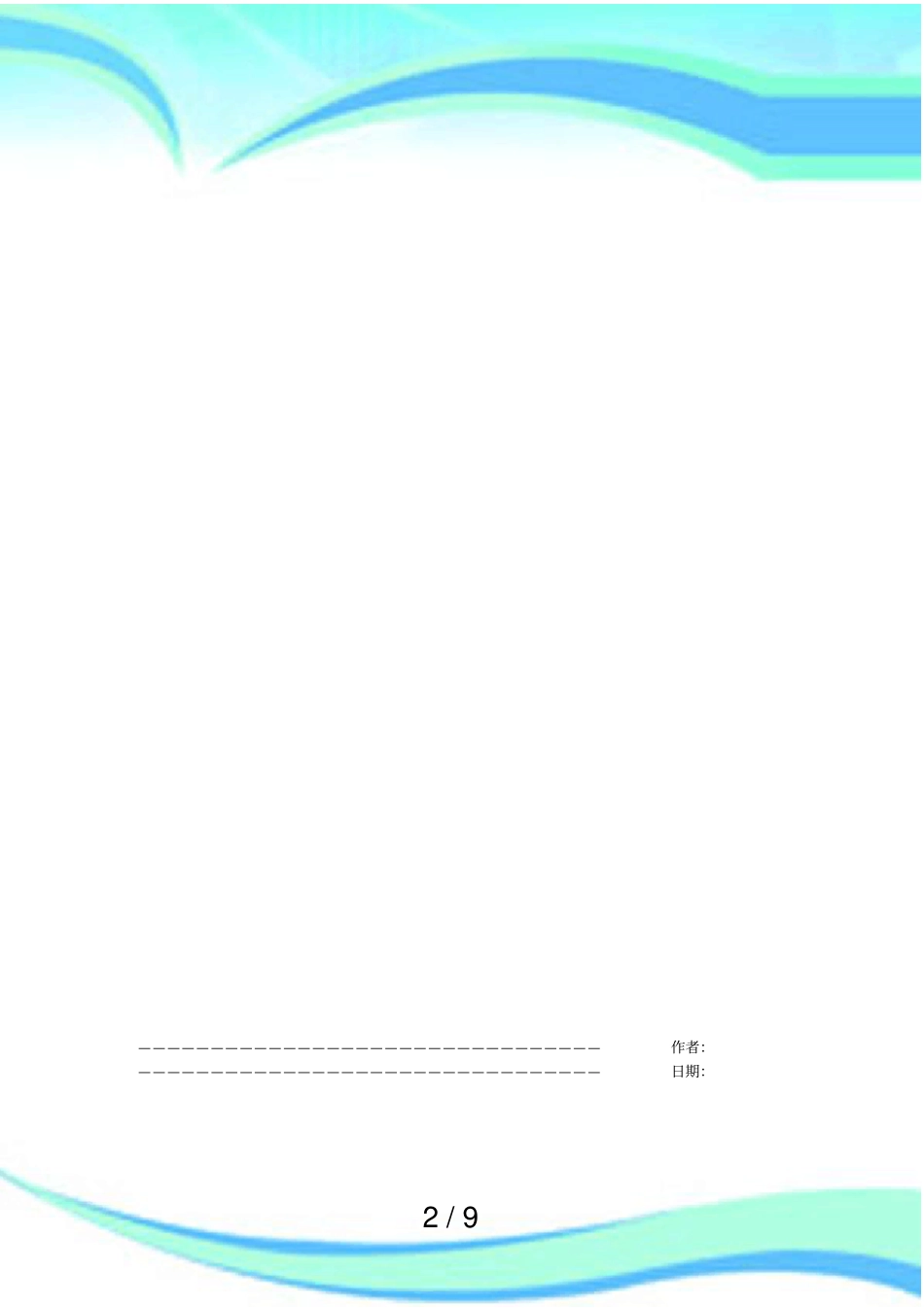

1/9光缆敷设工程施工实施方案(DOC)2/9————————————————————————————————作者：————————————————————————————————日期：个人收集整理，勿做商业用途3/9光缆敷设工程施工方案一．编制说明本施工方案系我公司对光缆敷设工程的构思和部署，用来指导工程施工，确保工程的优质高效的完成。二．编制依据1.现行有关施工管理的法律法规、标准规范。2.本公司依据GB/T19001-2000标准建立的质量管理体系和《质量手册》。3.本公司历年来在工程施工中积累的施工经验、技术和管理资料。4.本公司的资源情况和施工能力。5.本工程的性质、特点以及实地考察的情况。三．工程概况1.工程名称：青龙寺煤矿安防视频监控系统工程2.工程地点：陕西榆林府谷青龙寺煤矿3.建设单位：榆林神华能源有限责任公司青龙寺煤矿四．施工部署（一）组织机构及职能鉴于本工程的性质和特点，我们施工组织的指导思想是以质量为中心，建立工程质量保证体系，编制项目质量计划，选配高素质的项目经理和工程技术人员，按照国际标准实施项目管理，积极推广运用新技术、新工艺、新材料、新设备。工程项目部将成为一个充满活力、专业性强，具有全面管理能力的领导集体。根据我公司的质量管理体系和《质量手册》，本项目管理组织机构图规划如下：项目经理：负责工程管理以及内外部的协调工作。技术员：负责工程的质量和技术管理。材料员：负责工程所需要的材料工机具的供应和调配。预算员：负责工程的合同管理以及预决算管理。个人收集整理，勿做商业用途4/9工长：负责生产计划的安排、生产协调以及文明施工和安全生产。（二）施工部署第一阶段：线路复核第二阶段：光缆敷设第三阶段：光缆熔接第四阶段：系统调试（三）人力资源人力资源供应计划工种线路复核光缆敷设光缆熔接光缆调试电工11力工16合计1611（四）施工机具施工机具供应计划序号名称单位数量备注1对讲机台42光带夹具台13光时域反射仪台14光纤连接器台15光源驱动机台16光电检测仪台17光接收机台18（五）施工进度施工进度计划线路复核施工准备光缆敷设光缆熔接光缆测试竣工验收总计213072345个人收集整理，勿做商业用途5/9五．施工方案（一）光缆敷设A．光缆的户外施工较长距离的光缆敷设最重要的是选择一条合适的路径。这里不一定最短的路径就是最好的，还要注意土地的使用权，架设的或地埋的可能性等。必须要有很完备的设计和施工图纸，以便施工和今后检查方便可靠。施工中要时时注意不要使光缆受到重压或被坚硬的物体扎伤。光缆转弯时，其转弯半径要大于光缆自身直径的20倍。1.户外管道光缆施工A.施工前应核对管道占用情况，清洗、安放塑料子管，同时放入牵引线。自然弯曲增加长度(m/km)5人孔内拐弯增加长度(m/孔)0.5~1接头重叠长度(m/侧)8~10室（局）内预留长度(m)15~20B.计算好布放长度，一定要有足够的预留长度。详见下表：注：其它余留按设计预留C.一次布放长度不要太长(一般2KM)，布线时应从中间开始向两边牵引。D.布缆牵引力一般不大于120kg，而且应牵引光缆的加强心部分，并作好光缆头部的防水加强处理。E.光缆引入和引出处须加顺引装置，不可直接拖地。F.管道光缆也要注意可靠接地2.建筑物内光缆的敷设A.垂直敷设时，应特别注意光缆的承重问题，一般每两层要将光缆固定一次。B.光缆穿墙或穿楼层时，要加带护口的保护用塑料管，并且要用阻燃的填充物将管子填满。C.在建筑物内也可以预先敷设一定量的塑料管道，待以后要敷射光缆时再用牵引或真空法布光缆5.光缆在楼内的敷设个人收集整理，勿做商业用途6/9A.高层建筑如果本楼有弱电井(竖井),且楼宇网络中心位于弱电井(竖井)内,则光缆沿着在弱电井(竖井)敷设好的垂直金属线槽敷设到楼宇网络中心;否则(包括本楼没有弱电井或竖井的情况),则光缆沿着在楼道内敷设好的垂直金属线槽敷设到楼宇网络中心.B.光缆固定在楼内敷设光缆时可以不用钢丝绳,如果沿垂直金属线槽敷设,则只需在光缆路径上每2层楼或每35英尺(10.5M)用缆夹吊住即可.如果光缆沿墙面敷设,只需每3英尺(1M)系一个缆扣或装一个固定的夹板.6.光缆的富余量由于光缆对质量有很高的要求,而每条...
