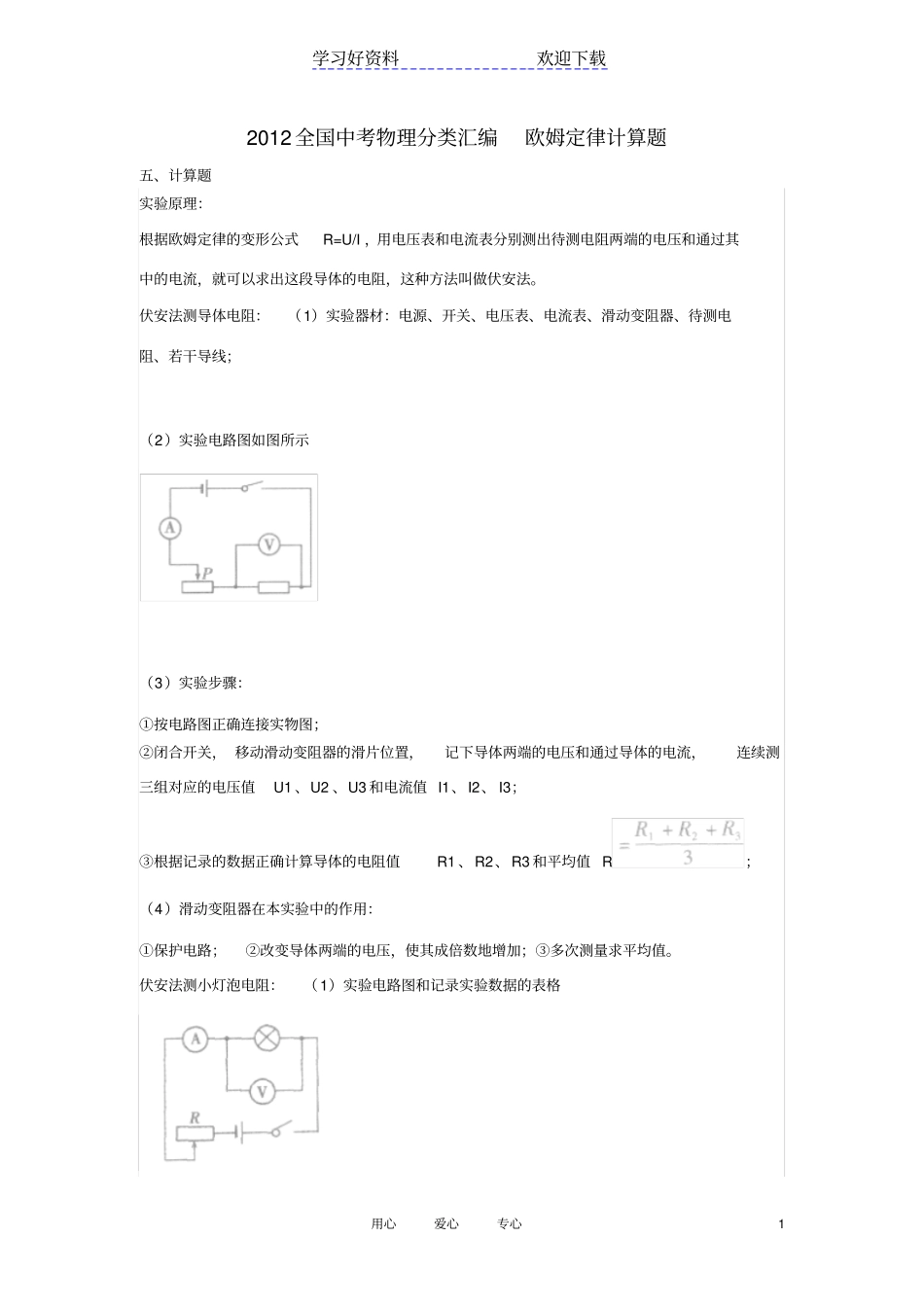

学习好资料欢迎下载用心爱心专心12012全国中考物理分类汇编欧姆定律计算题五、计算题实验原理：根据欧姆定律的变形公式R=U/I，用电压表和电流表分别测出待测电阻两端的电压和通过其中的电流，就可以求出这段导体的电阻，这种方法叫做伏安法。伏安法测导体电阻：（1）实验器材：电源、开关、电压表、电流表、滑动变阻器、待测电阻、若干导线；（2）实验电路图如图所示（3）实验步骤：①按电路图正确连接实物图；②闭合开关，移动滑动变阻器的滑片位置，记下导体两端的电压和通过导体的电流，连续测三组对应的电压值U1、U2、U3和电流值I1、I2、I3；③根据记录的数据正确计算导体的电阻值R1、R2、R3和平均值R；（4）滑动变阻器在本实验中的作用：①保护电路；②改变导体两端的电压，使其成倍数地增加；③多次测量求平均值。伏安法测小灯泡电阻：（1）实验电路图和记录实验数据的表格学习好资料欢迎下载用心爱心专心2（2）实验需要的器材：电压表、电流表、电源、开关、滑动变阻器和导线。（3）注意事项：测小灯泡的电阻的实验是一个重要实验，本实验中涉及的内容非常丰富，既有间接测量的实验方法，又有实验基本技能，如电路的连接，电流表、电压表、滑动变阻器的使用等，还有对实验数据的分析。因此从学习物理知识和方法的角度考虑，这个实验是非常重要的。掌握好本实验，要注意以下五个方面：①在选取器材时，电流表所选用量程的满偏值要大于电路中的最大电流；滑动变阻器的最大阻值应略大于或接近小灯泡的电阻，以使效果明显。②连接电路时要断开开关，并按照电压表、电流表、滑动变阻器的使用规则，将它们正确地接入电路。电压表、电流表要注意量程的选择、连接和读数，使用滑动变阻器也要注意规格的选择。③进行实验时，在闭合开关前，要把滑动变阻器的滑片调到最大阻值处，使电路中的电流最小，目的是保证电路中的灯泡、滑动变阻器、电压表、电流表等仪器的安全。④把每次测量的结果和小灯泡的发光情况记录下来．以便最后分析、总结。⑤分析处理数据，对于测得的各组电流和电压值，计算出相应的电阻，然后比较几次实验测得的电阻，找出其中的规律。“伏安法”测电阻实验中常见故障的排除法：伏安法测电阻的原理如下图所示。故障一：闭合开关，灯泡不亮，示数是零，电压表示数很大。分析原因：电压表直接接在了电源两极上，小灯泡开路。排除方法：更换好的小灯泡或检查灯泡与底座是否接触良好。故障二：闭合开关后发现小灯泡不亮，都没有示数。分析原因：电路中除小灯泡外的某处接触不良或同时小灯泡的灯丝断了。排除方法：将连接各个电路元件的接线处重新连接，若同时小灯泡的灯丝断了则更换好的小灯泡。故障三：闭合开关S，发现小灯泡不亮，同时电流表和电压表有示数，但非常小。分析原因：电流表和电压表有示数说明电路是通路，小灯泡不亮，是因为加在小灯泡两端的学习好资料欢迎下载用心爱心专心3电压太小，导致通过小灯泡的电流太小而不亮，可能是电源电压太低或滑动变阻器接入电路中的阻值过大。排除方法：可以适当提高电源电压或将滑动变阻器接入电路中的阻值调小。故障四：闭合开关s后，小灯泡亮，发现电流表和电压表的指针向左偏转。分析原因：指针向左偏转说明电流表和电压表的正负接线柱接反了。排除方法：将电流表和电压表的正负接线柱对调即可故障五：连接好实验电路后，闭合开关并移动滑动变阻器的滑片，发现小灯泡变亮，电流表示数变大时，电压表示数反而变小；小灯泡变暗，电流表示数变小时，电压表示数反而变大。分析原因：电路是通路，但是小灯泡变亮，电流表示数变大时，电压表示数反而变小，是由于电压表并联在滑动变阻器两端。排除方法：只要将电压表改接到小灯泡的两端即可。故障六：将实验电路连接好后，闭合开关s，发现小灯泡特别亮，并且无论怎样移动变阻器滑片，灯泡亮度不变。分析原因：滑动变阻器接线有误。排除方法：将滑动变阻器一个接线柱接法纠正即可。19.（2012重庆市）在如图所示的电路中，电源电压保持不变，电阻R1的阻值为20Ω。闭合开关S，电流表A1的示数为0.3A，电流表A2的示数为0.2A。求：⑴源电压U；⑵阻R2的阻值。答案：⑴6V⑵30Ω26....
