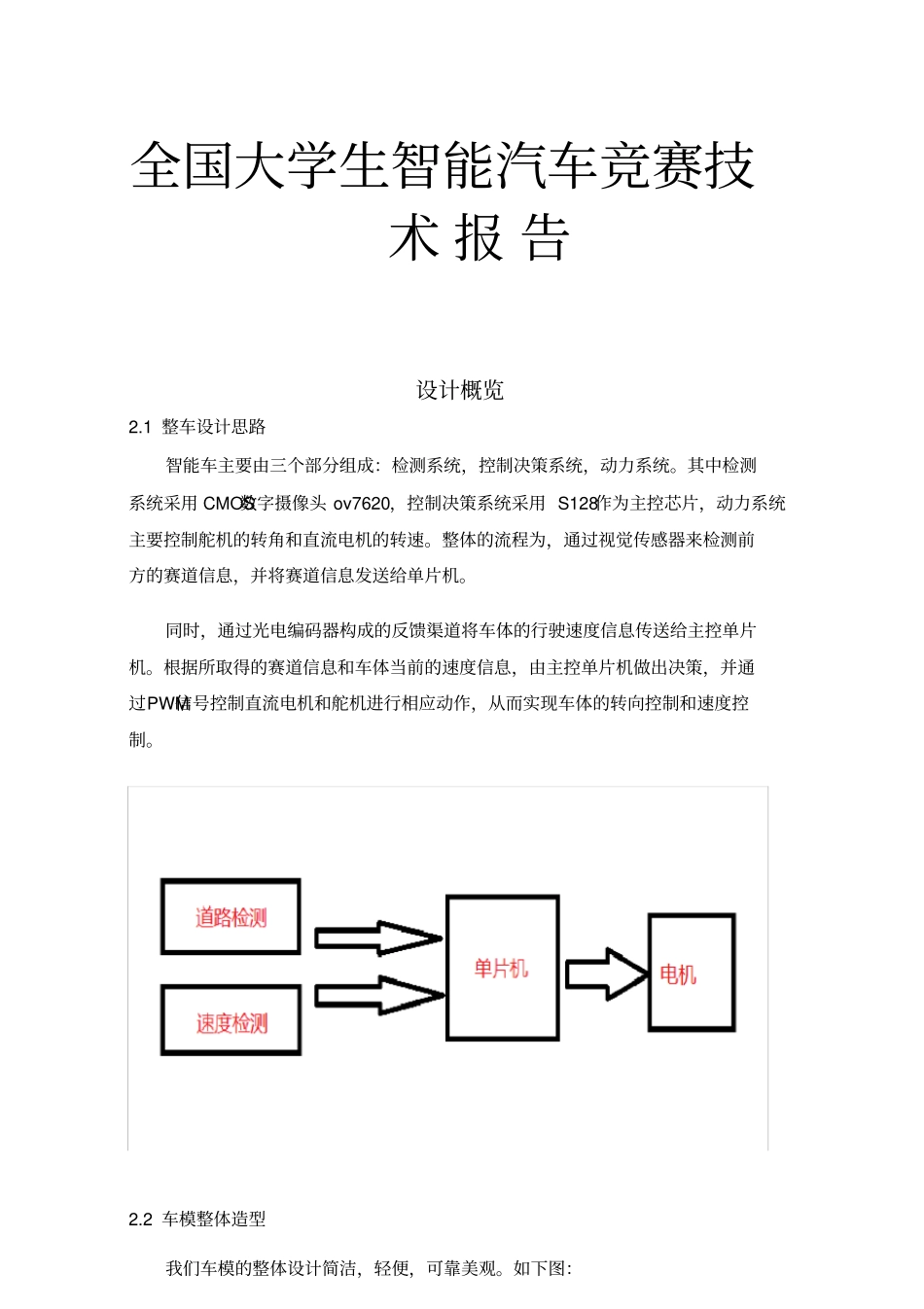

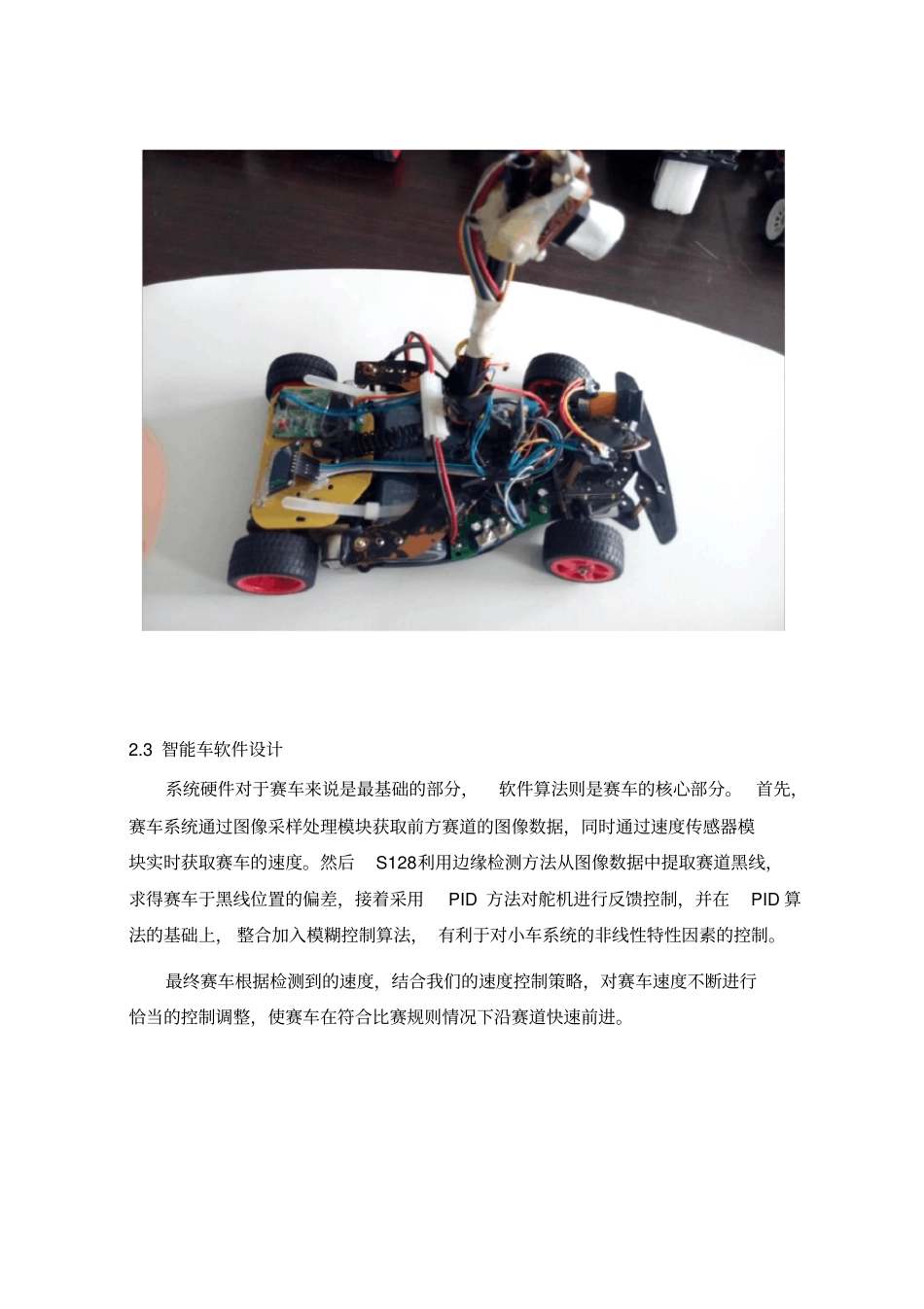

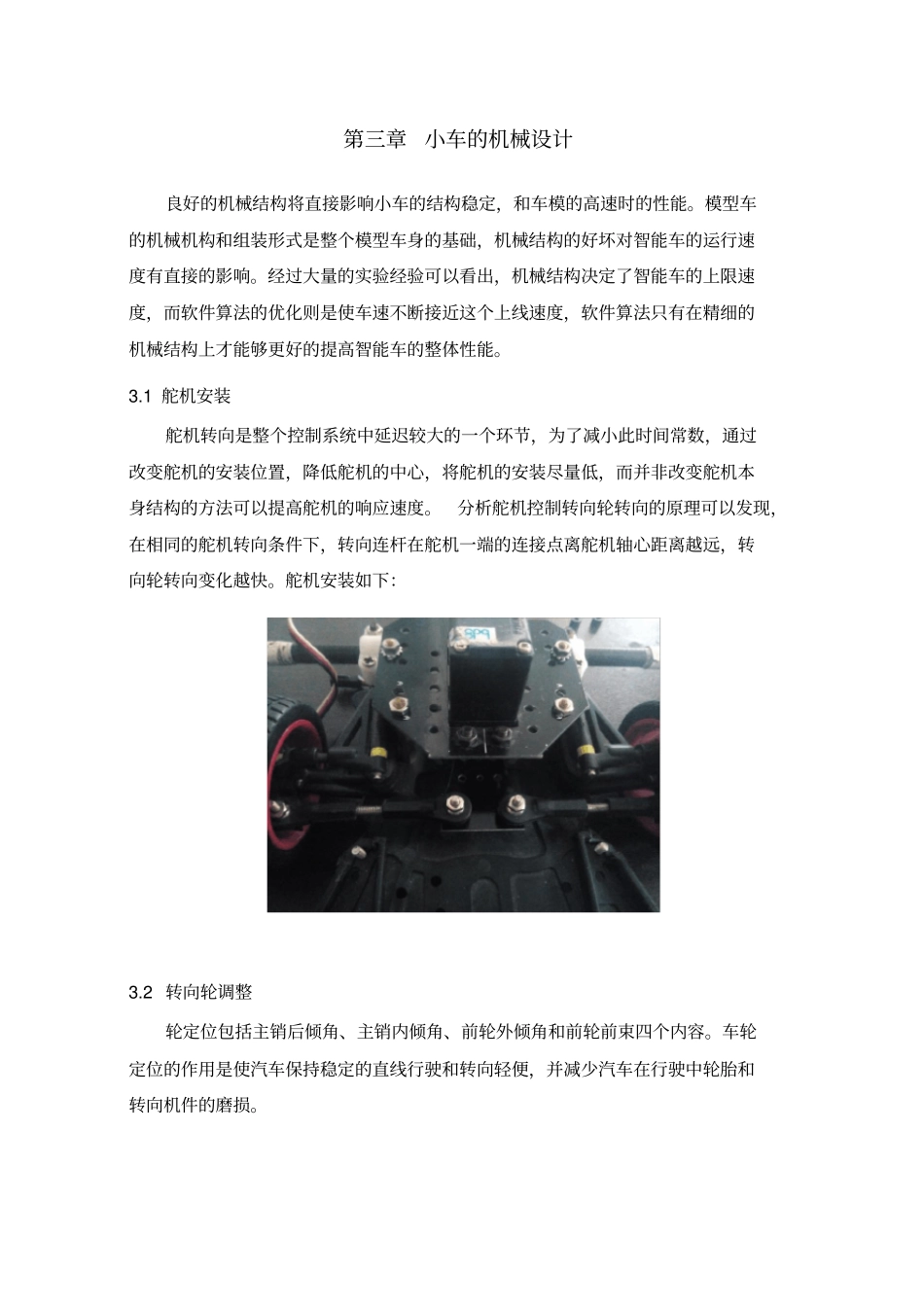

全国大学生智能汽车竞赛技术报告设计概览2.1整车设计思路智能车主要由三个部分组成：检测系统，控制决策系统，动力系统。其中检测系统采用CMOS数字摄像头ov7620，控制决策系统采用S128作为主控芯片，动力系统主要控制舵机的转角和直流电机的转速。整体的流程为，通过视觉传感器来检测前方的赛道信息，并将赛道信息发送给单片机。同时，通过光电编码器构成的反馈渠道将车体的行驶速度信息传送给主控单片机。根据所取得的赛道信息和车体当前的速度信息，由主控单片机做出决策，并通过PWM信号控制直流电机和舵机进行相应动作，从而实现车体的转向控制和速度控制。2.2车模整体造型我们车模的整体设计简洁，轻便，可靠美观。如下图：2.3智能车软件设计系统硬件对于赛车来说是最基础的部分，软件算法则是赛车的核心部分。首先，赛车系统通过图像采样处理模块获取前方赛道的图像数据，同时通过速度传感器模块实时获取赛车的速度。然后S128利用边缘检测方法从图像数据中提取赛道黑线，求得赛车于黑线位置的偏差，接着采用PID方法对舵机进行反馈控制，并在PID算法的基础上，整合加入模糊控制算法，有利于对小车系统的非线性特性因素的控制。最终赛车根据检测到的速度，结合我们的速度控制策略，对赛车速度不断进行恰当的控制调整，使赛车在符合比赛规则情况下沿赛道快速前进。第三章小车的机械设计良好的机械结构将直接影响小车的结构稳定，和车模的高速时的性能。模型车的机械机构和组装形式是整个模型车身的基础，机械结构的好坏对智能车的运行速度有直接的影响。经过大量的实验经验可以看出，机械结构决定了智能车的上限速度，而软件算法的优化则是使车速不断接近这个上线速度，软件算法只有在精细的机械结构上才能够更好的提高智能车的整体性能。3.1舵机安装舵机转向是整个控制系统中延迟较大的一个环节，为了减小此时间常数，通过改变舵机的安装位置，降低舵机的中心，将舵机的安装尽量低，而并非改变舵机本身结构的方法可以提高舵机的响应速度。分析舵机控制转向轮转向的原理可以发现，在相同的舵机转向条件下，转向连杆在舵机一端的连接点离舵机轴心距离越远，转向轮转向变化越快。舵机安装如下：3.2转向轮调整轮定位包括主销后倾角、主销内倾角、前轮外倾角和前轮前束四个内容。车轮定位的作用是使汽车保持稳定的直线行驶和转向轻便，并减少汽车在行驶中轮胎和转向机件的磨损。从车前后方向看轮胎时，主销轴向车身内侧倾斜，该角度称为主销内倾角。当车轮以主销为中心回转时，车轮的最低点将陷入路面以下，但实际上车轮下边缘不可能陷入路面以下，而是将转向车轮连同整个汽车前部向上抬起一个相应的高度，这样汽车本身的重力有使转向车轮回复到原来中间位置的因而舵机复位容易。此外，主销内倾角还使得主销轴线与路面交点到车轮中心平面与地面交线的距离减小，从而减小转向时舵机的拉力，使转向操纵轻便，同时也可减少从转向轮传到舵机上的冲击力。但主销内倾角也不宜过大，否则加速了轮胎的磨损。从前后方向看车轮时，轮胎并非垂直安装，而是稍微倾倒呈现“八”字形张开，称为负外倾，而朝反方向张开时称正外倾。前轮外倾角对汽车的转弯性能有直接影响，它的作用是提高前轮的转向安全性和转向操纵的轻便性。前轮外倾角俗称“外八字”，如果车轮垂直地面一旦满载就易产生变形，可能引起车轮上部向内倾侧，导致车轮联接件损坏。所以事先将车轮校偏一个外八字角度，这个角度约在1°左右。脚尖向内，所谓“内八字脚”的意思，指的是左右前轮分别向内。采用这种结构目的是修正上述前轮外倾角引起的车轮向外侧转动。如前所述，由于有外倾，舵机转向变得容易。另一方面，由于车轮倾斜，左右前轮分别向外侧转动，为了修正这个问题，如果左右两轮带有向内的角度，则正负为零，左右两轮可保持直线行进，减少轮胎磨损。3.3车体重心调整车体重心位置对赛车加减速性能、转向性能和稳定性都有较大影响。重心调整主要包括重心高度和前后位置的调整。理论上，赛车重心越低稳定性越好。因此除了摄像头装得稍高以外，其他各个部件的安装高度都很低。除此之外，车辆重心前后方向的调整，对赛车行驶性能...
