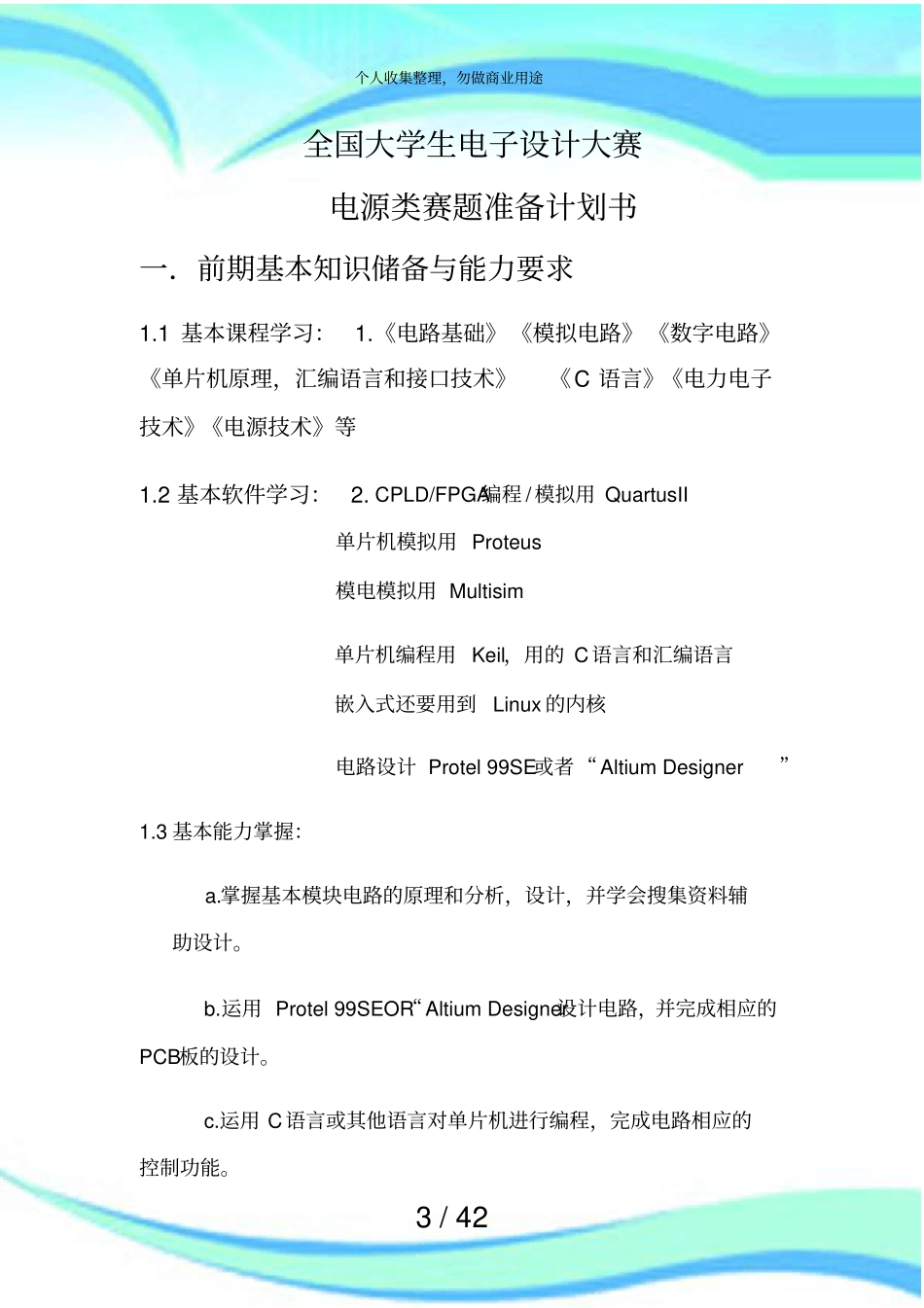

1/42全国大学生电子设计大赛备战实施方案2/42————————————————————————————————作者：————————————————————————————————日期：个人收集整理，勿做商业用途3/42全国大学生电子设计大赛电源类赛题准备计划书一．前期基本知识储备与能力要求1.1基本课程学习：1.《电路基础》《模拟电路》《数字电路》《单片机原理，汇编语言和接口技术》《C语言》《电力电子技术》《电源技术》等1.2基本软件学习：2.CPLD/FPGA编程/模拟用QuartusII单片机模拟用Proteus模电模拟用Multisim单片机编程用Keil，用的C语言和汇编语言嵌入式还要用到Linux的内核电路设计Protel99SE或者“AltiumDesigner”1.3基本能力掌握：a.掌握基本模块电路的原理和分析，设计，并学会搜集资料辅助设计。b.运用Protel99SEOR“AltiumDesigner设计电路，并完成相应的PCB板的设计。c.运用C语言或其他语言对单片机进行编程，完成电路相应的控制功能。个人收集整理，勿做商业用途4/42d.运用Multisim和Proteus对电路进行仿真测试。e.元器件选用，排版，印制电路板，焊接技术的掌握和各类基本机械及焊接所需的电器的运用。f.熟练运用万用表、示波器、直流电源、信号发生器、频率计等仪表的使用。g.熟悉并掌握基本竞赛论文（设计报告）的书写格式，大致内容组成。（运用Word文档软件）二．具体计划内容与训练2.1电源类赛题基本模块学习与掌握a.变频电源、PWM开关电源等工作原理、系统结构和电路组成b.AC电源变压器的设计与制作c.高频开关电源变压器的设计与制作d.AC整流和滤波电路设计与制作e.斩波和驱动电路设计与制作f.逆变和驱动电路设计与制作g.电流、电压检测电路设计与制作h.过流和过压保护电路设计与制作个人收集整理，勿做商业用途5/42i.真有效值检测电路设计与制作j.AC-DC开关电源电路设计与制作k.DC-DC升压型开关电源电路设计与制作l.DC-DC降压型开关电源电路设计与制作m.直流稳压电路设计与制作n.单片机、FPGA、ARM最小系统电路设计与制作o.微控制器外围电路（显示器、键盘、开关等）的设计与制作p.ADC和DAC电路设计与制作另外，电源类赛题所涉及的新技术也需要关注:它们可是今后比赛出题的方向:高频变换技术、功率转换技术、数字化控制技术、全谐振高频软开关变换技术、同步整流技术、多相变换器技术、饱和电感技术、电磁兼容相关技术、各种形式的功率因数校正技术、各种保护技术、各种变频技术、各种智能监测技术、各种智能化充电技术、微电网技术、各种形式的驱动技术等。2.2电源类赛题日常训练方向及计划（主要是往届全国竞赛电源题和省级电赛电源题）个人收集整理，勿做商业用途6/42全国大学生电子设计竞赛历年电源题目（1994－2011）第一届（1994年）全国大学生电子设计竞赛题目题目一简易数控直流电源一、设计任务个人收集整理，勿做商业用途7/42设计出有一定输出电压范围和功能的数控电源。其原理示意图如下：二、设计要求1．基本要求（1）输出电压：范围0～＋9.9V，步进0.1V，纹波不大于10mV；（2）输出电流：500mA；（3）输出电压值由数码管显示；（4）由“＋”、“－”两键分别控制输出电压步进增减；（5）为实现上述几部件工作，自制一稳压直流电源，输出±15V，＋5V。2．发挥部分（1）输出电压可预置在0～9.9V之间的任意一个值；个人收集整理，勿做商业用途8/42（2）用自动扫描代替人工按键，实现输出电压变化（步进0.1V不变）；（3）扩展输出电压种类（比如三角波等）。三、评分意见项目得分基本要求方案设计与论证、理论计算与分析、电路图30实际完成情况50总结报告20发挥部分完成第一项5完成第二项15完成第三项20第三届（1997年）全国大学生电子设计竞赛题目A题直流稳定电源一、任务个人收集整理，勿做商业用途9/42设计并制作交流变换为直流的稳定电源。二、要求1．基本要求（1）稳压电源在输入电压220V、50Hz、电压变化范围＋15%～－20%条件下：a．输出电压可调范围为+9V～+12Vb．最大输出电流为1.5Ac．电压调整率≤0.2%（输入电压220V变化范围＋15%～－20%下，空载到满载）d．负载调整率≤1%（最低输入电压下，满载）e．纹波电压（峰...
