高中数学 12(程序框图)课件 苏教版必修3 课件VIP免费

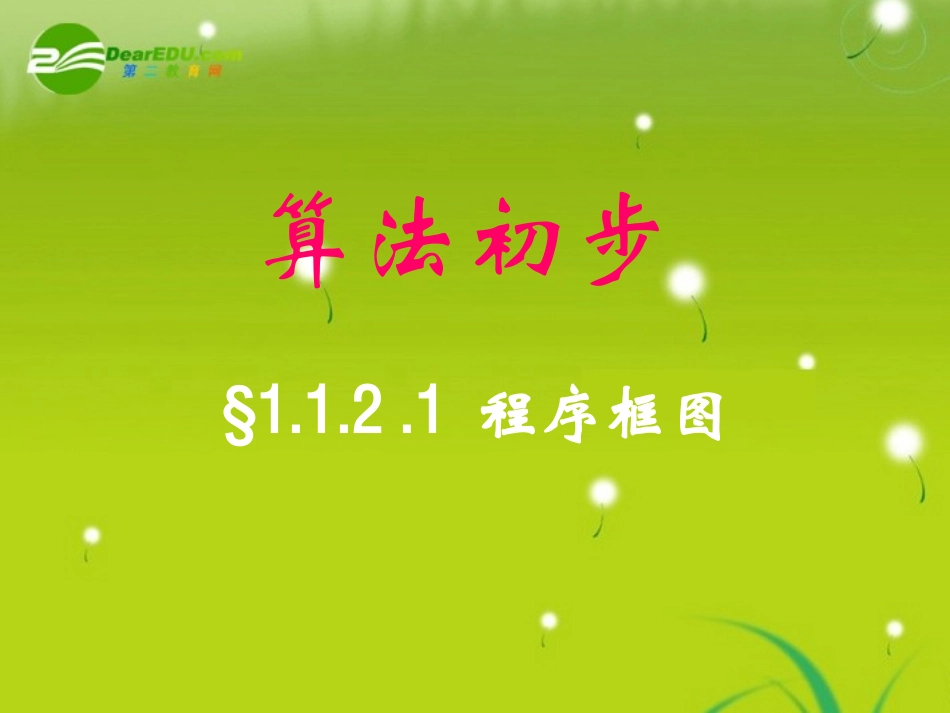

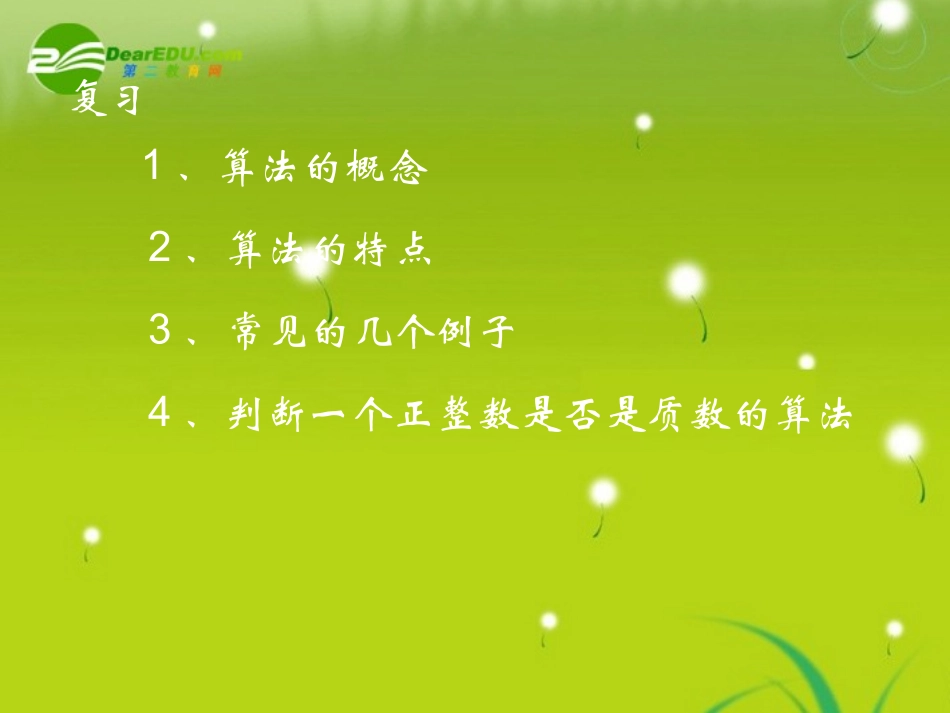

你身边的高考专家§1.1.2.1程序框图算法初步复习1、算法的概念2、算法的特点3、常见的几个例子4、判断一个正整数是否是质数的算法算法的概念算法是指解决给定问题的有穷操作步骤的描述，简单的说，算法就是解决问题的步骤和方法。算法的基本特点1、有穷性一个算法应包括有限的操作步骤，能在执行有穷的操作步骤之后结束。2、确定性算法的计算规则及相应的计算步骤必须是唯一确定的，既不能含糊其词，也不能有二义性。3、有序性算法中的每一个步骤都是有顺序的,前一步是后一步的前提,只有执行完前一步后,才能执行后一步,有着很强逻辑性的步骤序列。判断一个正整数是否是质数的算法自然语言描述图形描述第一步：判断n是否等于2？若n=2，则n是质数，否则，执行第二步；第二步：依次从2~（n-1）检验是不是n的因数，即能整除n的数，若有这样的数，则n不是质数；若没有，则n是质数。开始输入n求n除以i的余数i的值增加1,仍用i表示i>n-1或r=0?r=0?n不是质数n是质数结束否否是是i=2判断一个正整数是否是质数的算法图形描述思考：1、r的作用是什么？2、i的值增加1(i=i+1)有什么作用？3、整个图形中有哪些基本的图形，各自的意义和作用是什么？开始输入n求n除以i的余数i的值增加1,仍用i表示i>n-1或r=0?r=0?n不是质数n是质数结束否否是是i=2程序框图又称流程图，是一种用规定的图形，指向线及文字说明来准确、直观地表示算法的图形。程序框名称功能终端框（起止框）表示一个算法的起始和结束输入、输出框表示算法的输入和输出的信息处理框（执行框）赋值、计算判断框判断一个条件是否成立，用“是”、“否”或“Y”、“N”标明例1设计一算法：输入圆的半径,输出圆的面积，并画出流程图算法分析：第一步：输入圆的半径第二步：利用公式“圆的面积=圆周率×（半径的平方）”计算圆的面积；第三步：输出圆的面积。开始结束输入半径R计算S=Pi*R*R输出面积S定义Pi=3.14思考：整个程序框图有什么特点？例2已知一个三角形的三边长分别为2,3,4,利用海伦-秦九韶公式设计一个算法,求出它的p=（2+3+4）/2s=SQR(p*(p－2)*(p－3)*(p-4))输出s结束开始面积,画出算法的程序框图.例3设计房租收费的算法,其要求是:住房面积80平方米以内,每平方米收费3元,住房面积超过80平方米时,超过部分,每平方米收费5元.输入住房面积数,输出应付的房租.算法分析：第一步：输入住房面积S第二步：根据面积选择计费方式：如果S小于或等于80，则租金为M=s×3，否则为M=240+(S-80)×5第三步：输出房租M的值。开始结束输入面积S输出租金MS<=80M=3*SM=240+5*(S-8)否是思考：整个程序框图有什么特点？例4任意给定3个正实数,设计一个算法,判断分别以这3个数为三边边长的三角形是否存在.画出这个算法的程序框图.开始输入a，b，ca+b＞c，a+c＞b，b+c＞a是否同时成立？存在这样的三角形不存在这样的三角形结束否是例5设计一个计算1＋2＋．．．＋１００的值的算法，并画出程序框图．开始i=1sum=0i=i+1sum=sum+1i≤100?输出sum结束否是练习巩固１看下面的程序框图，分析算法的作用（1）开始结束输入xy=3*x*x+4*x+5输出y（2）开始结束输入a,ba=60?credit=2credit=0否是S=(a+b)*0.5输出credit课堂练习:开始输入aa≥0输出|a|=a输出|a|=-a结束NY练习:仔细观察下面两个流程图,说说它有什么作用?1.开始X1=1X2=2m=(x1+x2)/2x2=mx1=mm*m－3<>0|x1－x2|＜0.005(x1*x1－3)*(m*m－3)＞0输出所求的近似值m结束m=(x1+x2)/2NyyN２.NY小结：1、程序框图的概念2、程序框图图例的名称和意义（作用）作业巩固：<<导与练>>:P69P7变式训练1.1制作人
