全焊接球阀工艺及焊接架设计说明书VIP免费

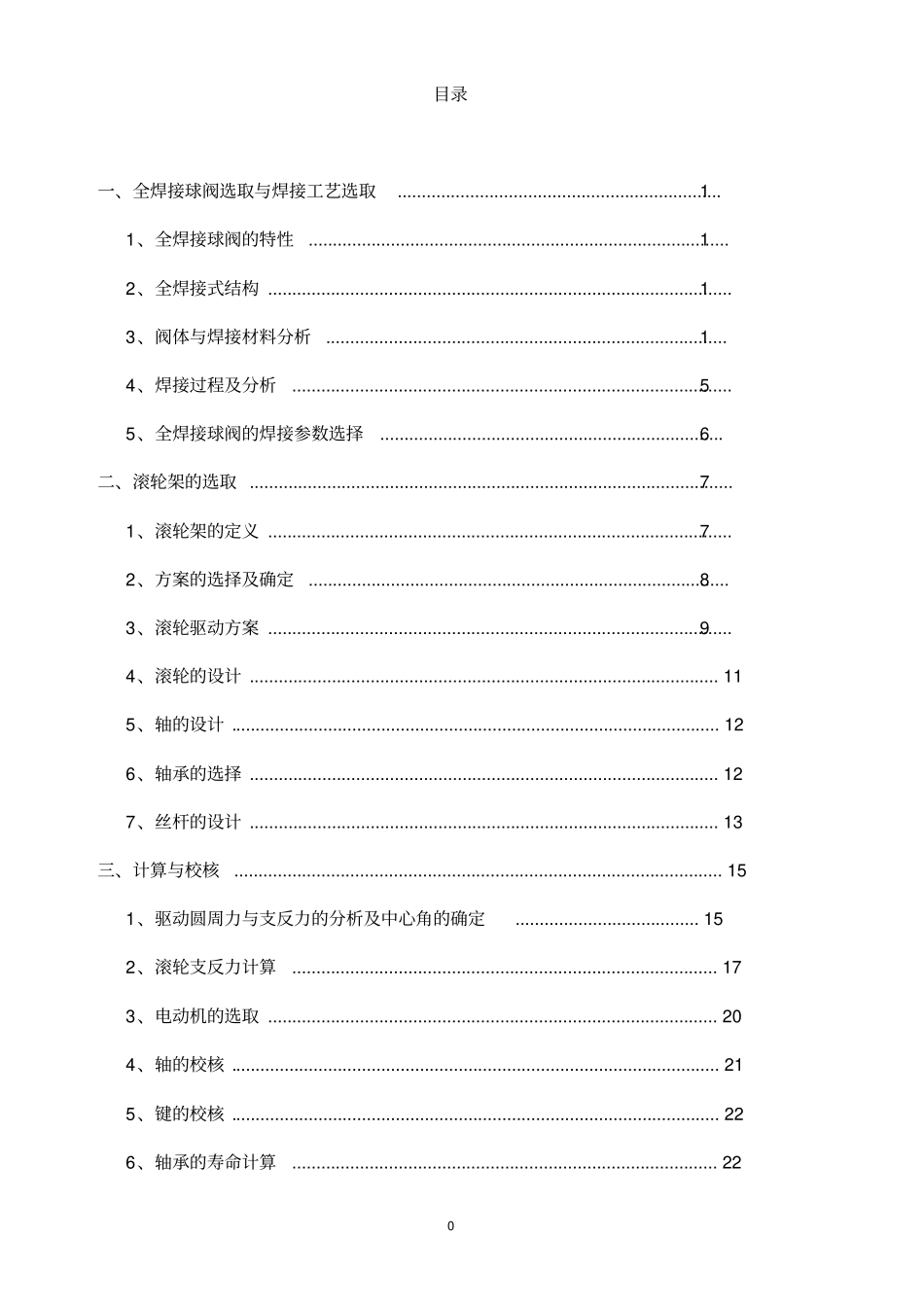

全焊接球阀工艺及焊接架设计说明书_第1页
1/27

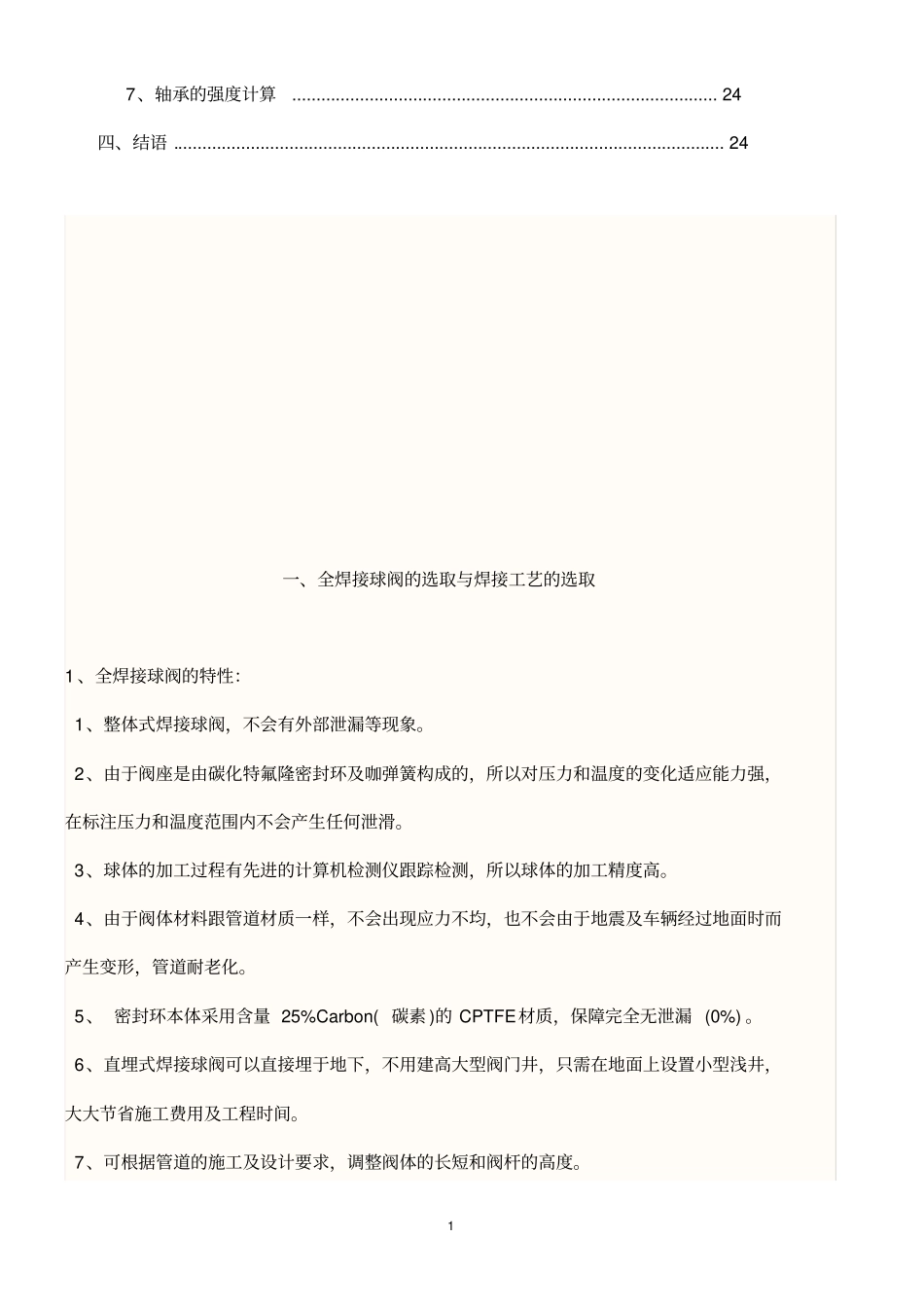

全焊接球阀工艺及焊接架设计说明书_第2页
2/27

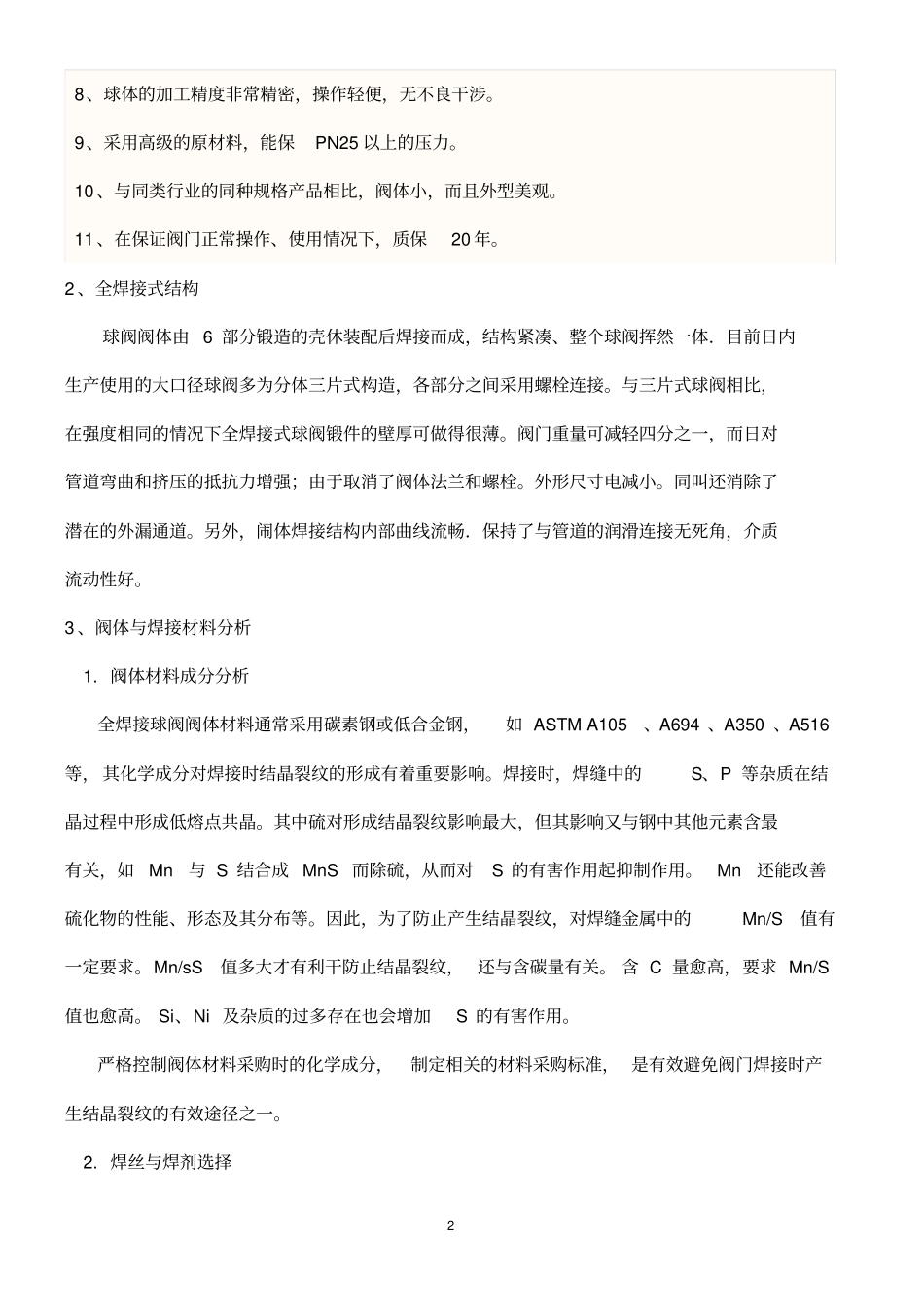

全焊接球阀工艺及焊接架设计说明书_第3页
3/27
0目录一、全焊接球阀选取与焊接工艺选取...................................................................11、全焊接球阀的特性.......................................................................................12、全焊接式结构................................................................................................13、阀体与焊接材料分析...................................................................................14、焊接过程及分析...........................................................................................55、全焊接球阀的焊接参数选择.......................................................................6二、滚轮架的选取....................................................................................................71、滚轮架的定义................................................................................................72、方案的选择及确定.......................................................................................83、滚轮驱动方案................................................................................................94、滚轮的设计.................................................................................................115、轴的设计.....................................................................................................126、轴承的选择.................................................................................................127、丝杆的设计.................................................................................................13三、计算与校核.....................................................................................................151、驱动圆周力与支反力的分析及中心角的确定......................................152、滚轮支反力计算........................................................................................173、电动机的选取.............................................................................................204、轴的校核.....................................................................................................215、键的校核.....................................................................................................226、轴承的寿命计算........................................................................................2217、轴承的强度计算........................................................................................24四、结语..................................................................................................................24一、全焊接球阀的选取与焊接工艺的选取1、全焊接球阀的特性:1、整体式焊接球阀,不会有外部泄漏等现象。2、由于阀座是由碳化特氟隆密封环及咖弹簧构成的,所以对压力和温度的变化适应能力强,在标注压力和温度范围内不会产生任何泄滑。3、球体的加工过程有先进的计算机检测仪跟踪检测,所以球体的加工精度高。4、由于阀体材料跟管道材质一样,不会出现应力不均,也不会由于地震及车辆经过地面时而产生变形,管道耐老化。5、密封环本体采用含量25%Carbon(碳素)的CPTFE材质,保障完全无泄漏(0%)。6、直埋式焊接球阀可以直接埋于地下,不用建高大型阀门井,只需在地面上设置小型浅井,大大节省施工费用及工程时间。7、可根据管道的施工及设计要求,调整阀体的长短和阀杆的高度。28、球体的加工精度非常精密,操作轻便,无不良干涉。9、采用高级的原材料,能保PN25以上的压力。10、与同类行业的同种规格产品相比,阀体小,而且外型美观。11、在保证阀门正常操作、使用情况下,质...
