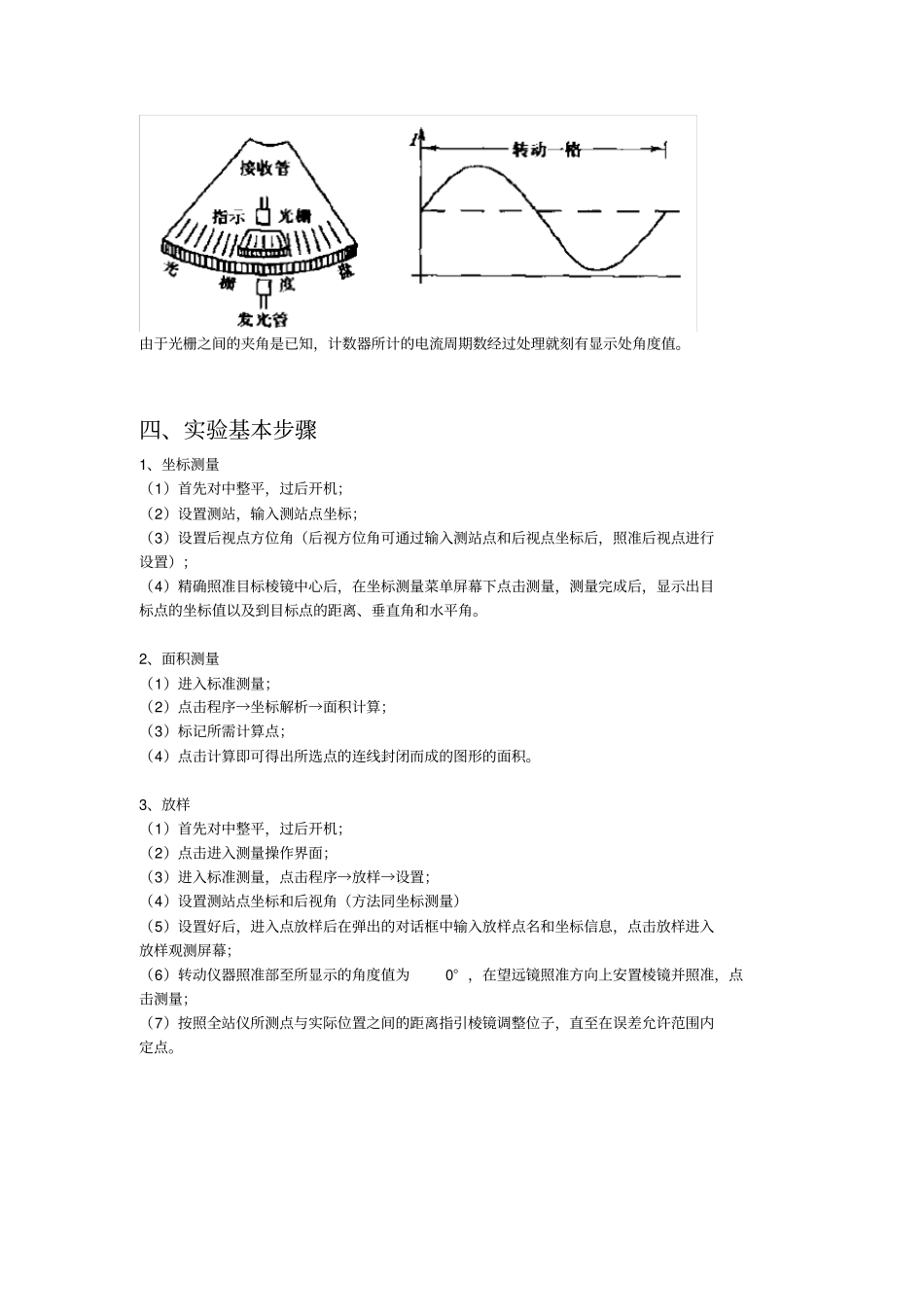

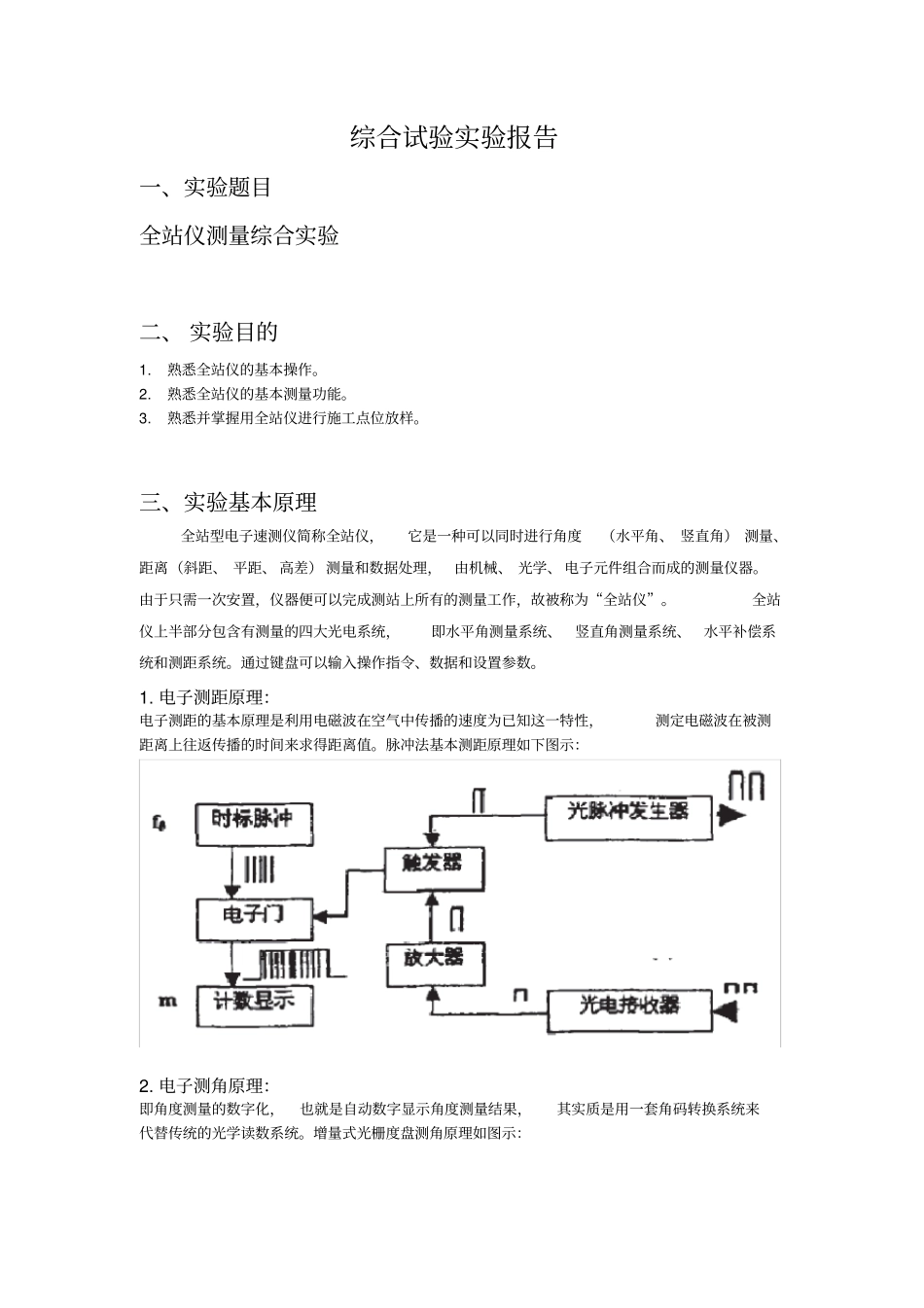

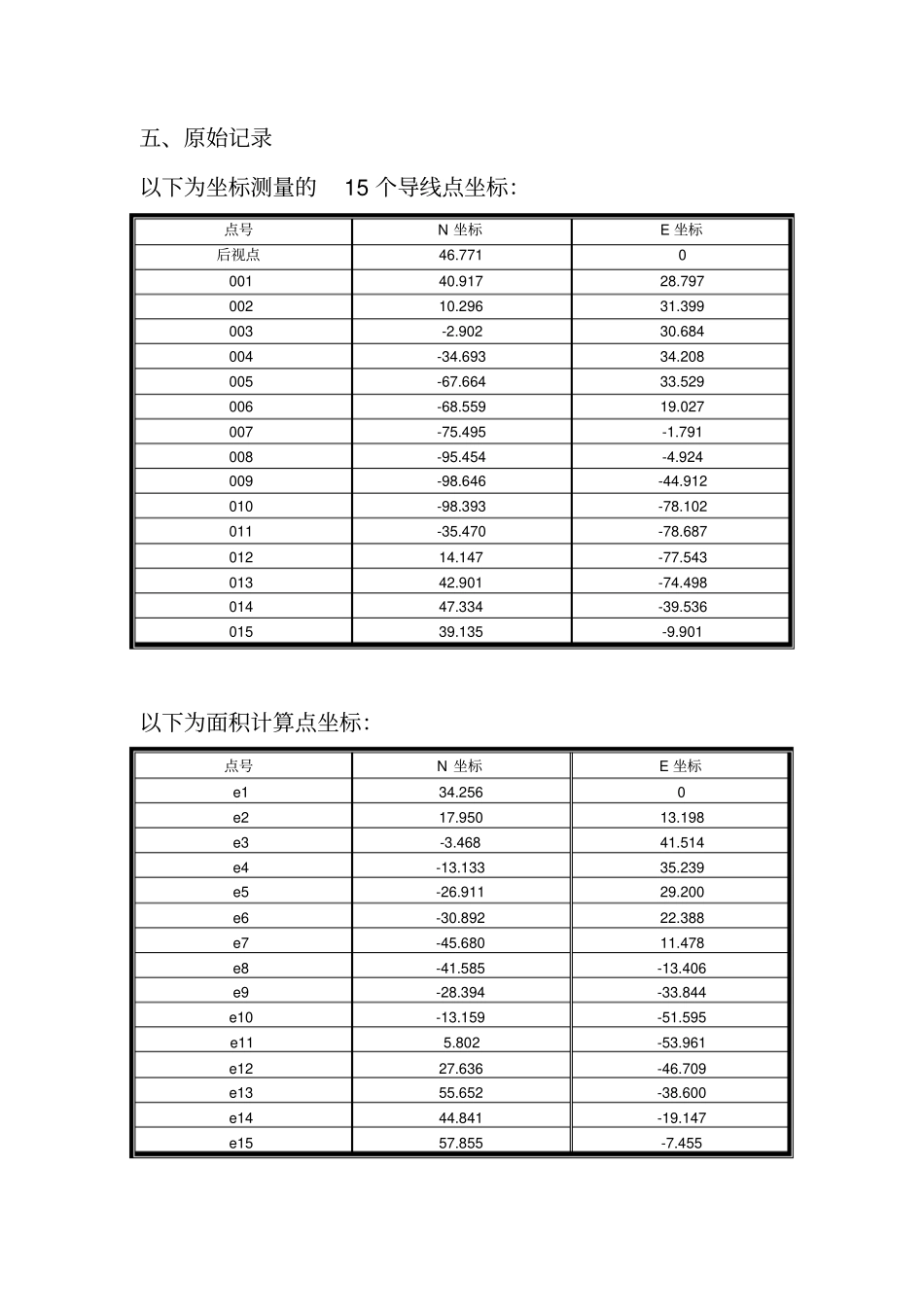

综合试验实验报告一、实验题目全站仪测量综合实验二、实验目的1.熟悉全站仪的基本操作。2.熟悉全站仪的基本测量功能。3.熟悉并掌握用全站仪进行施工点位放样。三、实验基本原理全站型电子速测仪简称全站仪,它是一种可以同时进行角度(水平角、竖直角)测量、距离(斜距、平距、高差)测量和数据处理,由机械、光学、电子元件组合而成的测量仪器。由于只需一次安置,仪器便可以完成测站上所有的测量工作,故被称为“全站仪”。全站仪上半部分包含有测量的四大光电系统,即水平角测量系统、竖直角测量系统、水平补偿系统和测距系统。通过键盘可以输入操作指令、数据和设置参数。1.电子测距原理:电子测距的基本原理是利用电磁波在空气中传播的速度为已知这一特性,测定电磁波在被测距离上往返传播的时间来求得距离值。脉冲法基本测距原理如下图示:2.电子测角原理:即角度测量的数字化,也就是自动数字显示角度测量结果,其实质是用一套角码转换系统来代替传统的光学读数系统。增量式光栅度盘测角原理如图示:由于光栅之间的夹角是已知,计数器所计的电流周期数经过处理就刻有显示处角度值。四、实验基本步骤1、坐标测量(1)首先对中整平,过后开机;(2)设置测站,输入测站点坐标;(3)设置后视点方位角(后视方位角可通过输入测站点和后视点坐标后,照准后视点进行设置);(4)精确照准目标棱镜中心后,在坐标测量菜单屏幕下点击测量,测量完成后,显示出目标点的坐标值以及到目标点的距离、垂直角和水平角。2、面积测量(1)进入标准测量;(2)点击程序→坐标解析→面积计算;(3)标记所需计算点;(4)点击计算即可得出所选点的连线封闭而成的图形的面积。3、放样(1)首先对中整平,过后开机;(2)点击进入测量操作界面;(3)进入标准测量,点击程序→放样→设置;(4)设置测站点坐标和后视角(方法同坐标测量)(5)设置好后,进入点放样后在弹出的对话框中输入放样点名和坐标信息,点击放样进入放样观测屏幕;(6)转动仪器照准部至所显示的角度值为0°,在望远镜照准方向上安置棱镜并照准,点击测量;(7)按照全站仪所测点与实际位置之间的距离指引棱镜调整位子,直至在误差允许范围内定点。五、原始记录以下为坐标测量的15个导线点坐标:以下为面积计算点坐标:点号N坐标E坐标e134.2560e217.95013.198e3-3.46841.514e4-13.13335.239e5-26.91129.200e6-30.89222.388e7-45.68011.478e8-41.585-13.406e9-28.394-33.844e10-13.159-51.595e115.802-53.961e1227.636-46.709e1355.652-38.600e1444.841-19.147e1557.855-7.455点号N坐标E坐标后视点46.771000140.91728.79700210.29631.399003-2.90230.684004-34.69334.208005-67.66433.529006-68.55919.027007-75.495-1.791008-95.454-4.924009-98.646-44.912010-98.393-78.102011-35.470-78.68701214.147-77.54301342.901-74.49801447.334-39.53601539.135-9.901六、实验总结本次全站仪测量综合实验为期两天,实验内容为坐标测量、面积测量、点放样。全站仪是一种光机电算一体化的高新技术测量仪,测距部分有发射,接受与瞄准组成共轴系统,测角部分由电子测角系统完成,是一种具有高精度,高效率,各种测量功能的外业数据采集设备,大大减轻外业人员的劳动强度。作为在实际施工中最常见、最基本的测量仪器,了解其基本功能,熟练掌握其基本操作,将对今后的工作产生积极影响。全站仪操作注意事项:1、测量前应检查仪器箱背带及提手是否牢固。2、开箱后提取仪器前,要看准仪器在箱内放置的方式和位置,装卸仪器时,必须握住提手,将仪器从仪器箱取出或装入仪器箱时,请握住仪器提手和底座,不可握住显示单元的下部。切不可拿仪器的镜筒,否则会影响内部固定部件,从而降低仪器的精度。应握住仪器的基座部分,或双手握住望远镜支架的下部。仪器用毕,先盖上物镜罩,并擦去表面的灰尘。装箱时各部位要放置妥帖,合上箱盖时应无障碍。3、在太阳光照射下观测仪器,应给仪器打伞,并带上遮阳罩,以免影响观测精度。在杂乱环境下测量,仪器要有专人守护。当仪器架设在光滑的表面时,要用细绳(或细铅丝)将三脚架三个脚联起来,...
