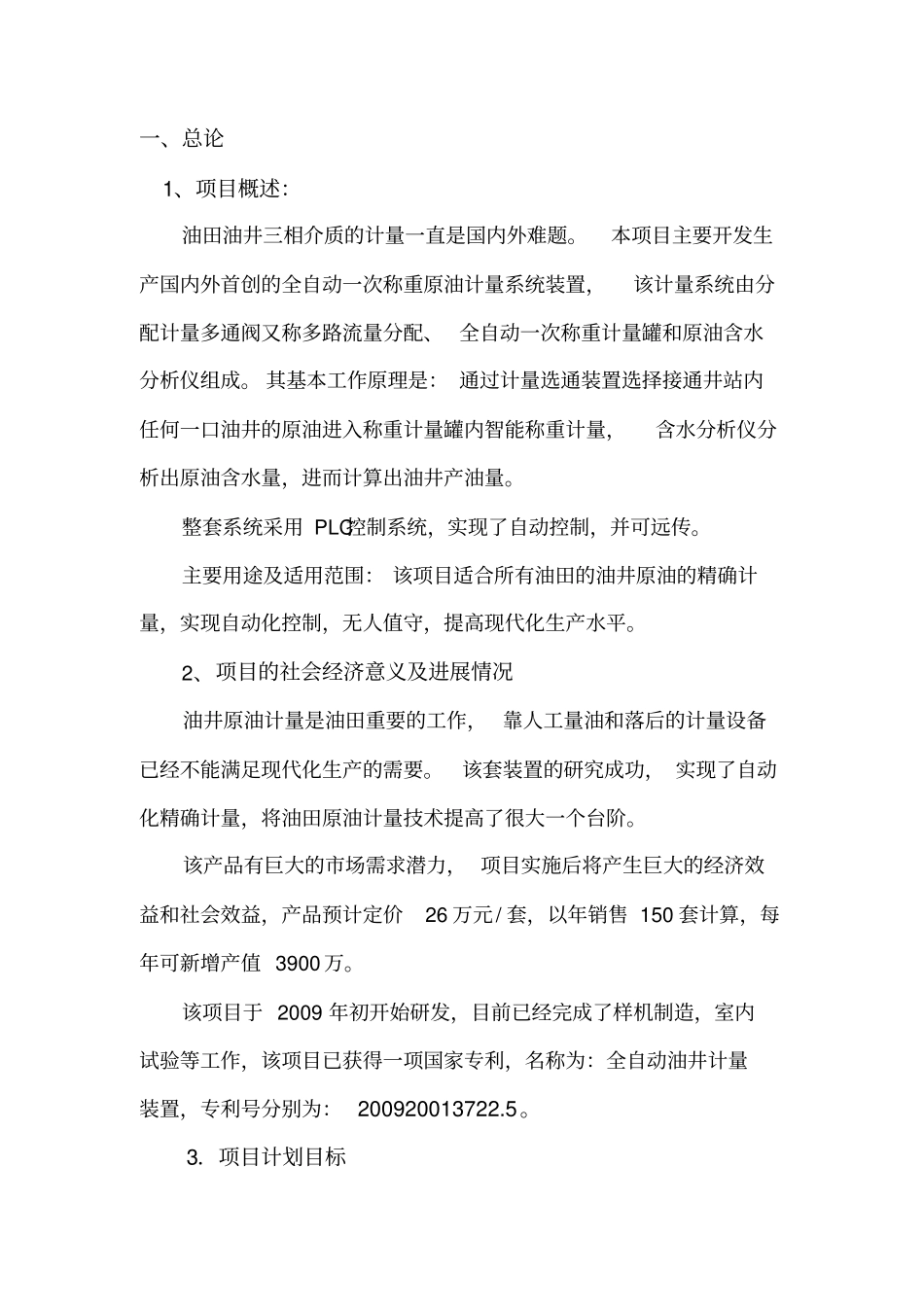

全自动一次称重原油计量系统装置可行性研究报告盘锦辽河油田大疆工程安装有限公司一、总论1、项目概述：油田油井三相介质的计量一直是国内外难题。本项目主要开发生产国内外首创的全自动一次称重原油计量系统装置，该计量系统由分配计量多通阀又称多路流量分配、全自动一次称重计量罐和原油含水分析仪组成。其基本工作原理是：通过计量选通装置选择接通井站内任何一口油井的原油进入称重计量罐内智能称重计量，含水分析仪分析出原油含水量，进而计算出油井产油量。整套系统采用PLC控制系统，实现了自动控制，并可远传。主要用途及适用范围：该项目适合所有油田的油井原油的精确计量，实现自动化控制，无人值守，提高现代化生产水平。2、项目的社会经济意义及进展情况油井原油计量是油田重要的工作，靠人工量油和落后的计量设备已经不能满足现代化生产的需要。该套装置的研究成功，实现了自动化精确计量，将油田原油计量技术提高了很大一个台阶。该产品有巨大的市场需求潜力，项目实施后将产生巨大的经济效益和社会效益，产品预计定价26万元/套，以年销售150套计算，每年可新增产值3900万。该项目于2009年初开始研发，目前已经完成了样机制造，室内试验等工作，该项目已获得一项国家专利，名称为：全自动油井计量装置，专利号分别为：200920013722.5。3．项目计划目标（1）总体目标：该项目计划投资1000万元，项目完成时达到批量生产程度，实现600套/年的生产能力，企业资产规模达1000万元，企业员工总人数达150人，新增就业人员65人。（2）经济目标：该项目计划完成时预计累计销售收入3500万元，实现工业增加值2200万元，缴税总额900万元，净利润1200万元。（3）技术、质量指标：该项目完成时达到的功能和技术指标：对多口油井自动计量单位时间内的产液量、含水率、产油量以及产气量，并将计量数据远传到管理室。计量精度：0.1%；产液重量计量误差≦1%；原油重量计量误差≦1.5%（国家标准为误差≦10%），产气量计量误差≦1.2%，●倒井控制功能根据RTU人机界面操作命令或中控室远程操作命令，自动将某一个或多个油井切换到计量位，并启动计量。●计量流程控制功能某一个或多个油井切换到计量位后，实时采集原油流量、含水率、天然气流量，完成一定时间的计量（由RTU人机界面或中控室设置）。●计量计算功能计量过程结束后，根据计量有效时间、原油和天然气流量累计、含水率情况，自动计算出液、油、气、水的日产量。●报警与联锁功能数据采集点报警，设备故障报警，如电动阀故障判断与报警、计量流程异常报警如压油时间超长报警、站内断电报警等。危险报警点可与设备联动，实现联锁控制。●通信接口功能控制器与中控室具有多种通信方式，采用标准、开放的通信协议，可实现计量站采集数据上传、计量结果上传和中控室参数设置的下传等远程操作，从而使计量站实现无人值守。●ＭＭＩ接口功能维护人员可在现场用便携机对ＲＴＵ进行检测和维护，可提取ＲＴＵ中的数据。●看门狗功能当系统由于意外情况造成死机时，能够自行启动，无需维护人员现场启动。●扩展功能据现场计量油井数量的增加，可以按需要扩展。●现场操作功能通过人机界面（触摸屏）可实现现场计量操作和参数设置。技术指标：●控制器：内存:640K●通讯口:2个RS-232串行口●波特率:30060012002400480096001920038400●通讯协议:ModbusASCB、ModbusRTU/ModbusTCP/AP●24VDC电源：冗余配置●输入/输出：模拟输入16路A/D分辨率12位0～20mA/4～20mADC电流信号0～5V/1～5VDC电压信号热电阻输入4路数字输入40路继电器触点信号状态电平信号计数输入11路0～10KHz频率脉冲信号数字输出32路继电器触点信号状态电平信号●串行口2路RS-232口或1路RS-232口●通讯方式无线、租用电话、专用双绞线●供电方式220VAC20％５０ＨＺ●温度特性使用温度–40～+120℃存储温度-50～+80℃●计量精度：0.1%●产液重量计量误差≦1.5%●原油重量计量误差≦1.5%（国家标准为误差≦5%）质量要求：起草并经盘锦市技术监督局审定企业标准，严格执行石油天然气总公司相关标准，企业通过国家ISO9000质量体系认证.二、申报企业情况1．申报企业基本情况盘锦辽河...
