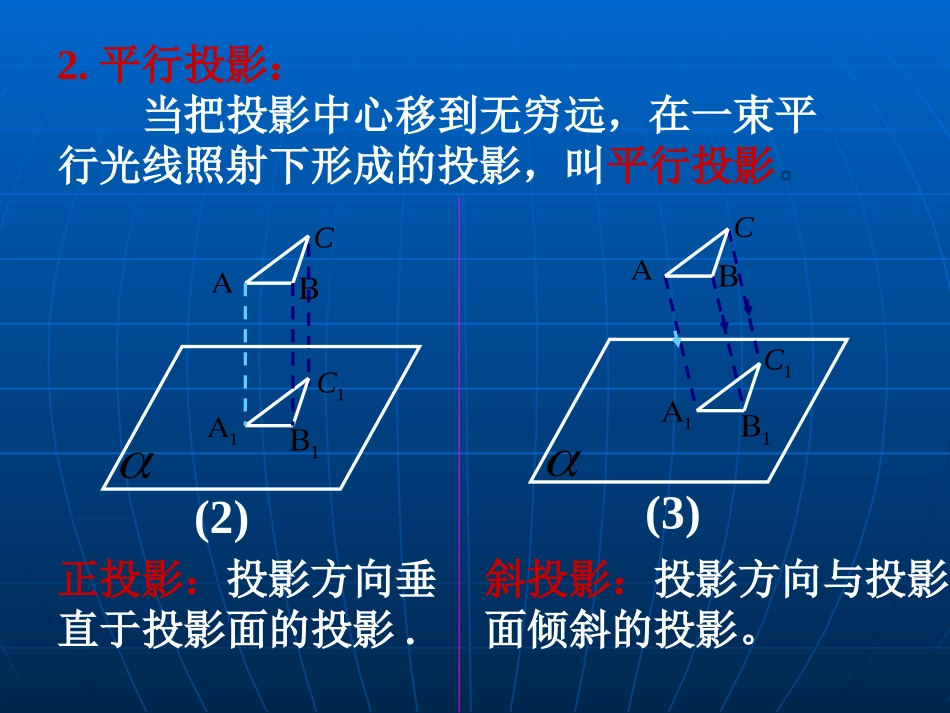

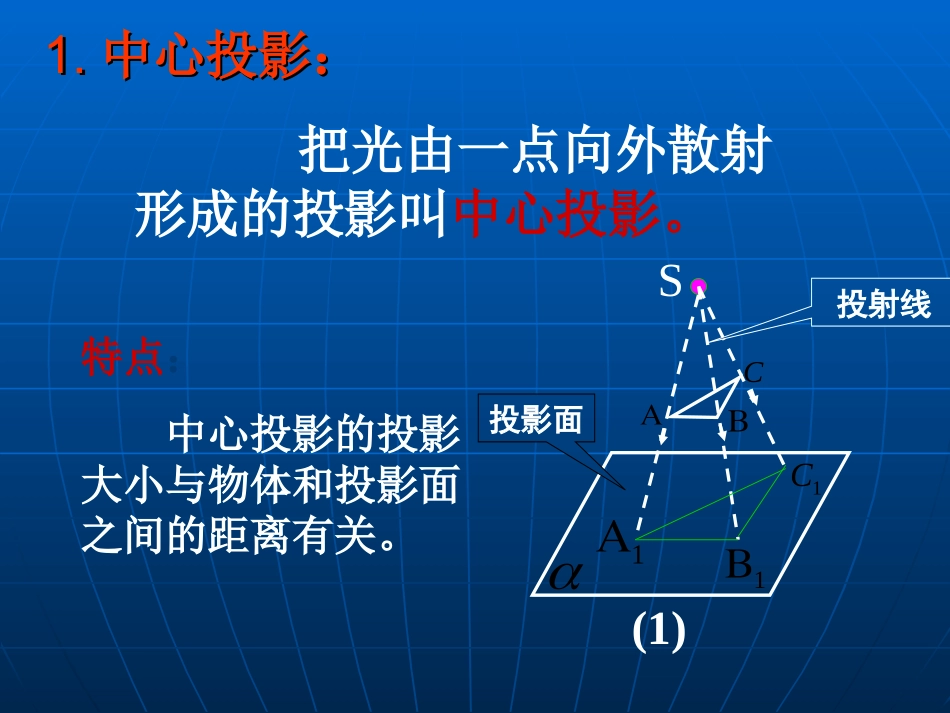

1.2.11.2.1中心投影和平行投影中心投影和平行投影特点：中心投影的投影大小与物体和投影面之间的距离有关。1.1.中心投影：中心投影：1C11CS(1)把光由一点向外散射形成的投影叫中心投影。投射线投影面2.平行投影：当把投影中心移到无穷远，在一束平行光线照射下形成的投影，叫平行投影。正投影：投影方向垂直于投影面的投影.斜投影：投影方向与投影面倾斜的投影。C111C(3)(2)C11C1特点特点：：与投影面平行的平面图形留下与投影面平行的平面图形留下的影子的影子,,与物体的形状大小完全相与物体的形状大小完全相同，与物体和投影面之间的距离无同，与物体和投影面之间的距离无关。关。知识小结知识小结投影平行投影中心投影斜投影正投影1.2.21.2.2空间几何体的三视图空间几何体的三视图猜猜他们是什么关系？看问题不能只看单方面问题1：什么是三视图？就是从三个不同的方向看一个物体，一般是从正前方、左侧面和正上方，然后描绘三张所看到的正投影图，即为三视图.什么是三视图法呢?长方体的三视图长方体的三视图正视图俯视图侧视图c（高）a(长)b（宽）从正前方看到的投影图形，称为正视图。从正上方看到的投影图形，称为俯视图。从左侧面看到的投影图形，称为侧视图。（左视图）三视图正视图侧视图俯视图说出下列立体图形的名称1234567891011问题2：如何作出几何体的三视图？例1.如图所示的长方体的长、宽、高分别为5cm、4cm、3cm，画出这个长方体的三视图。讨论：①这个长方体的三视图分别是什么形状的？②正视图、侧视图和俯视图的长方形的长宽高分别为多少厘米？③正视图和侧视图中有没有相同的线段？正视图和俯视图呢？侧视图和俯视图呢？5cm3cm4cm5cm3cm3cm4cm5cm4cm正视图侧视图俯视图正侧高平齐俯侧宽相等正俯长对正5cm3cm4cm练练习习练练习习例2.探究柱、锥的三视图正视图侧视图俯视图如图，圆柱的正视图和侧视图都是长方形，俯视图是圆。圆柱的三视图2r2r2r2rrraaaa2r2r正视图正视图侧视图侧视图俯视图俯视图圆锥的三视图旋转体的正侧视图一样2r2r2r2r2r2rrraaaaaa棱柱的三视图俯视图侧视图正视图正视图侧视图俯视图作图时能看见的轮廓线和棱用实线表示，不能看见的用虚线表示。四棱锥的三视图例2请同学们画下面这两个圆台的三视图，如果你认为这两个圆台的三视图一样，画一个就可以；如果你认为不一样，请分别画出来。俯视图正视图侧视图俯视图正视图侧视图三视图的作图三视图的作图1.1.分析从几何体的正前方、正左方、正上分析从几何体的正前方、正左方、正上方所看到的正投影图。方所看到的正投影图。2.2.按照按照“长对正、高平齐、宽相等”“长对正、高平齐、宽相等”作出作出对应的三视图。对应的三视图。它是指：正视图和俯视图一样长：正视图它是指：正视图和俯视图一样长：正视图和侧视图一样高：俯视图和侧视图一样宽和侧视图一样高：俯视图和侧视图一样宽问题2：如何作出空间几何体的三视图？3.作图时能看见的轮廓线和棱用实线表示，不能看见的用虚线表示。练习练习练习练习除了会画如正方体、长方体、圆柱、圆锥、球等基本几何体的三视图外，我们还将学习画出由一些简单几何体组成的组合体的三视图。组合体有两种基本形式组合体有两种基本形式：：（1）将基本几何体拼接成组合体（2）从基本几何体中切掉部分构成组合体请同学们试试画出立白洗洁精塑料瓶的三视图正视图侧视图俯视图练习：(1)(2)圆柱正视图正视图侧视图侧视图俯视图俯侧正正视图侧视图侧视图例2将一个长方体挖去两个小长方体后剩余的部分如图所示，试画出这个组合体的三视图.正视图侧视图俯视图问题3：你能识别三视图吗？例3.你能说出下列三视图对应的几何体名称吗？（1）（2）正视图正视图侧视图侧视图俯视图俯视图正视图正视图侧视图侧视图俯视图俯视图正视图正视图侧视图侧视图俯视图俯视图解：解：（（11）是个圆台。）是个圆台。正视图正视图侧视图侧视图俯视图俯视图解：解：（（22）是个三棱锥。）是个三棱锥。侧视图正视图俯视图正视图侧视图俯视图正侧俯根据三视图判断几何体例4根据三视图判断几何体正视图正视图侧视图侧视图俯视图例5正俯侧四棱...
