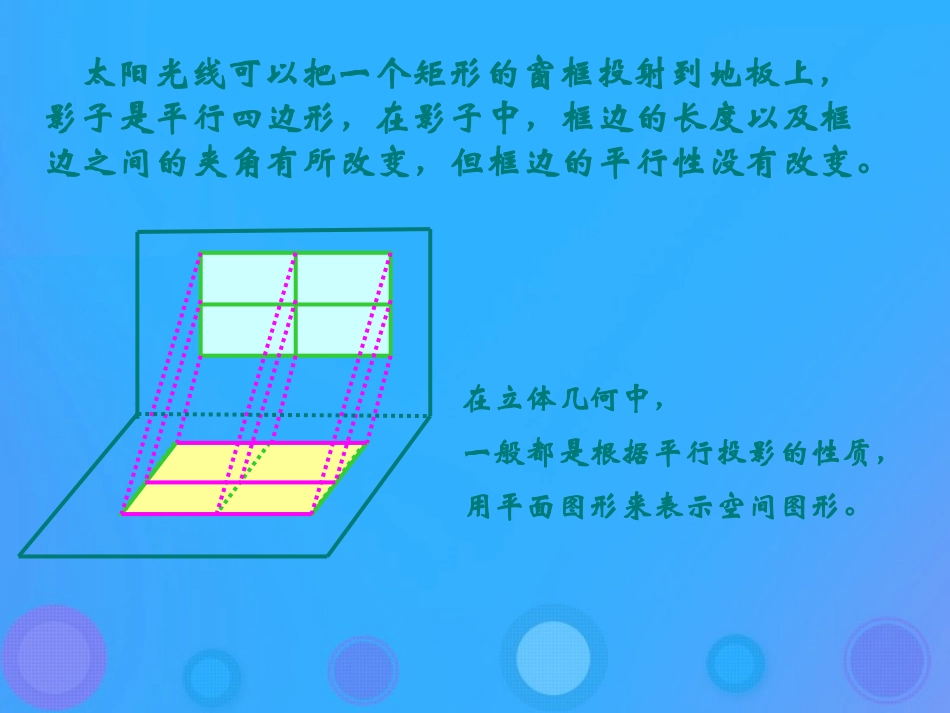

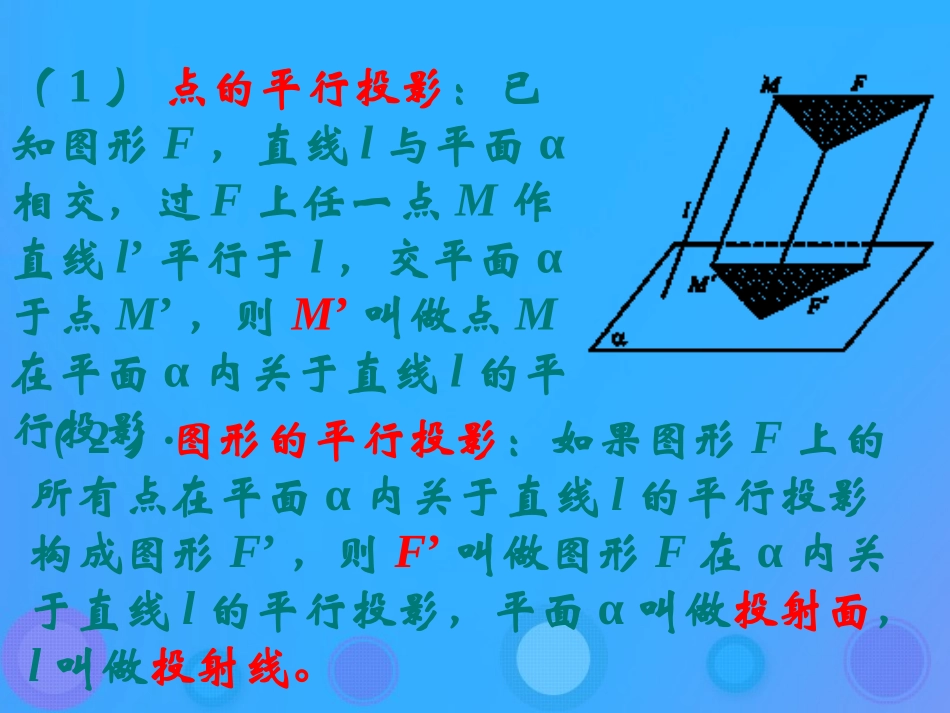

1.1.4投影与直观图太阳光线可以把一个矩形的窗框投射到地板上，影子是平行四边形，在影子中，框边的长度以及框边之间的夹角有所改变，但框边的平行性没有改变。在立体几何中，一般都是根据平行投影的性质，用平面图形来表示空间图形。（1）点的平行投影：已知图形F，直线l与平面α相交，过F上任一点M作直线l’平行于l，交平面α于点M’，则M’叫做点M在平面α内关于直线l的平行投影.（2）图形的平行投影：如果图形F上的所有点在平面α内关于直线l的平行投影构成图形F’，则F’叫做图形F在α内关于直线l的平行投影，平面α叫做投射面，l叫做投射线。三.平行投影的性质：当图形中的直线或线段不平行于投射线时，平行投影都具有以下性质：1．直线或线段的平行投影仍是直线或线段;2.平行直线的平行投影是平行或重合的直线；3．平行于投射面的线段，它的投影与这条线段平行且等长；4．与投射面平行的平面图形，它的投影与这个图形全等；5．在同一直线或平行直线上，两条线段平行投影长度的比等于这两条线段长度的比。当投射线和投射面成适当的角度或改变图形相对于投射面的位置时，一个空间图形在投射面上的平行投影（平面图形）可以形象地表示这个空间图形。像这样用来表示空间图形的平面图形，叫做空间图形的直观图。依据平行投影的性质画直观图的方法，国家规定了统一的标准，一种较为简单的画图标准是斜二侧画法。斜二测画法：斜二测画法是国家规定的统一的画直观图的一种方法，它的规则是：（1）在已知图形所在的空间中取水平平面，作互相垂直的轴Ox，Oy，再作Oz轴，使∠xOz=90°，且∠yOz=90°.zyx(O)D'C'B'A'DCBA（2）画直观图时，把Ox、Oy、Oz画成对应的轴O’x’、O’y’、O’z’，使∠x’O’y’=45°（或135°），∠x’O’z’=90°，x’O’y’所确定的平面表示水平平面;zyx(O)D'C'B'A'DCBA（3）已知图形中，平行于x轴、y轴或z轴的线段，在直观图中分别画成平行于x’轴、y’轴或z’轴的线段.并使它们和所画坐标轴的位置关系，与已知图形中相应线段和原坐标轴的位置关系相同；（4）已知图形中平行于x轴和z轴的线段，在直观图中保持长度不变，平行于y轴的线段，长度为原来长度的一半；（5）画图完成后，擦去作为辅助线的坐标轴，就得到了空间图形的直观图所以，画图的关键是正确地画出水平放置的图形。例1、下列说法正确的是（1）矩形的平行投影一定是矩形（2）梯形的平行投影一定是梯形（3）平行四边形的平行投影可能是正方形（4）正方形的平行投影一定是菱形（5）两条相交直线的投影可能平行（6）如果一个三角形的平行投影仍是三角形，那么它的中位线的平行投影，一定是这个三角形的平行投影的中位线。3、6例2、用斜二测画法画水平放置的正六边形的直观图(1)在六边形ABCDEF中，取AD所在的直线为x轴，对称轴MN所在直线为y轴，两轴交于点O．画对应的x’，y’轴，两轴相交于点O’，使∠x’O’y’=45°.O''x'yABCDEFMNOyxxyOABCDEFMNOxyABCDEFMN1.2OMNN2以为中心,在X上取AD=AD，在y轴上取MN=以点为中心,画BC平行于x轴,并且等于BC;再以M为中心,画EF平行于x轴,并且等于EF.AxyOBCDEFMNOxyABCDEFMN3连接AB,CD,EF,FA,并擦去辅助线x轴和y轴,便获得正六边形ABCDEF水平放置的直观图ABCDEFxyOABCDEFMNABCDEF1.直线的平行投影可能是（）（A）点（B）线段（C）射线（D）曲线A2.两条不平行的直线，其平行投影不可能是（）（A）两条平行线.（B）一点和一条直线（C）两条相交直线（D）两个点D3.如图为水平放置的△OAB的直观图，由图判断原三角形中AB、OB、OD、BD由小到大的顺序为.OD
