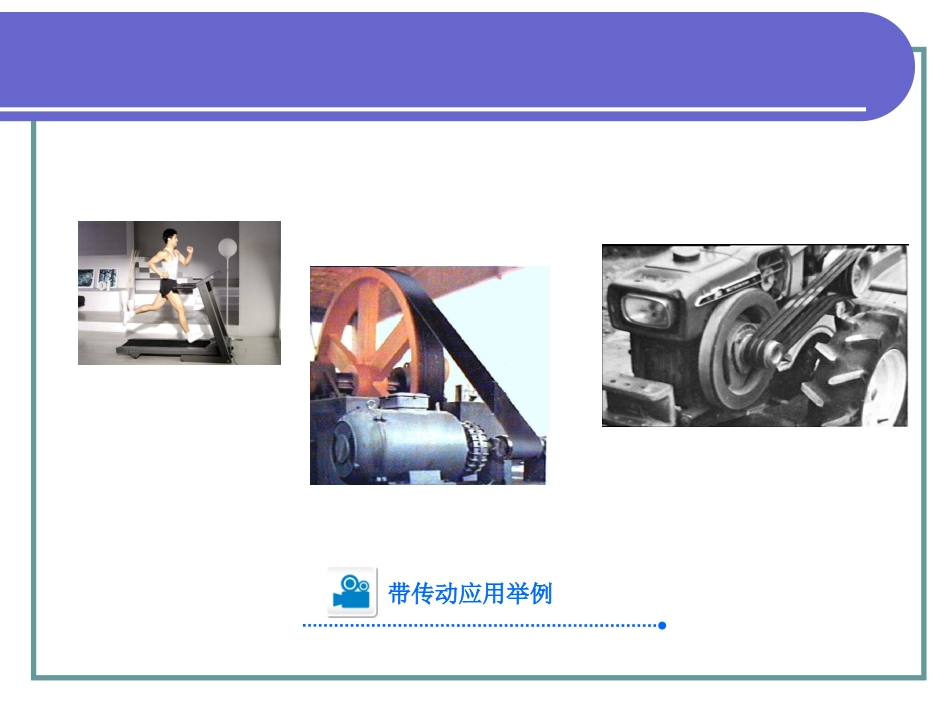

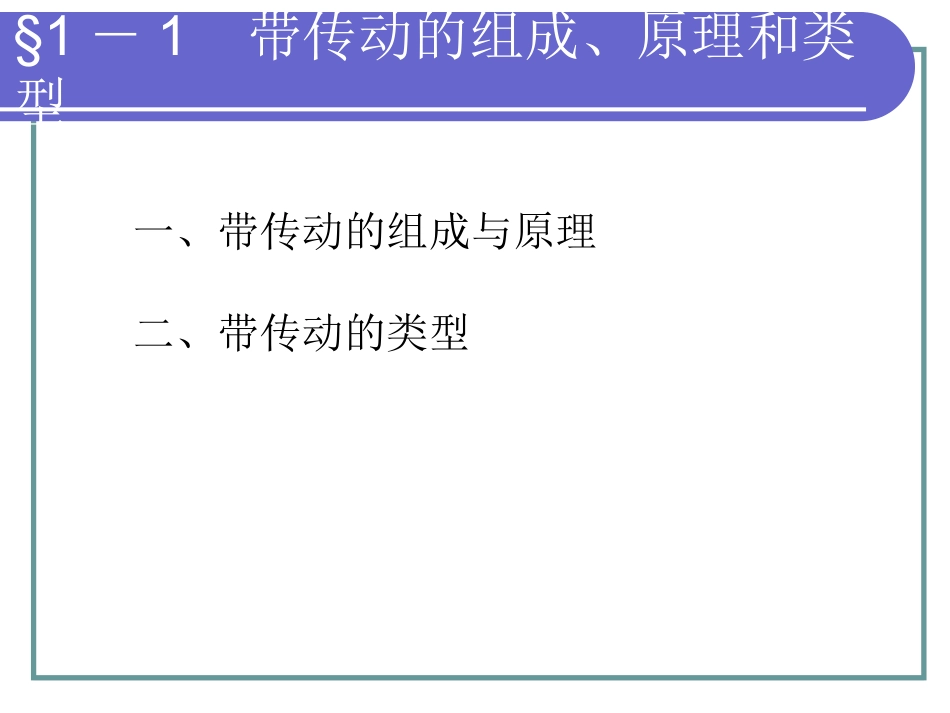

第一章带传动第一章带传动§1－1带传动的组成、原理和类型§1－2V带传动§1－3同步带传动简介带传动应用举例一、带传动的组成与原理二、带传动的类型§1－1带传动的组成、原理和类型一、带传动的组成与原理摩擦型带传动啮合型带传动1—带轮（主动轮）2—带轮（从动轮）3—挠性带2．带传动的工作原理以张紧在至少两轮上的带作为中间挠性件，靠带与带轮接触面间产生的摩擦力（啮合力）来传递运动和（或）动力。3．带传动的传动比i机构的传动比——机构中瞬时输入速度与输出速度的比值。带传动的传动比就是主动轮转速n1与从动轮转速n2之比：1122nin二、带传动的类型带传动摩擦型带传动啮合型带传动：同步带传动圆带传动平带传动V带传动普通V带传动窄V带传动多楔带传动一、V带及带轮二、V带传动的主要参数三、普通V带的标记与应用特点四、V带传动的安装维护及张紧装置§1－2V带传动一、V带及带轮V带传动——由一条或数条V带和V带带轮组成的摩擦传动。V带V带带轮二、V带传动的主要参数1．普通V带的截面尺寸顶宽b中性层节宽bp高度h相对高度h/bp2．V带带轮的基准直径ddV带带轮的基准直径dd——带轮上与所配用V带的节宽bp相对应处的直径。3．V带传动的传动比id1d22112ddnnidd1——主动轮基准直径，mmdd2——从动轮基准直径，mmn1——主动轮的转速，r/minn2——从动轮的转速，r/min4．小带轮的包角α1包角——带与带轮接触弧所对应的圆心角。包角的大小反映了带与带轮轮缘表面间接触弧的长短。d2d11()18057.3dda5．中心距a中心距——两带轮中心连线的长度。6．带速v带速太低，传动尺寸大而不经济带速太高，离心力又会使带与带轮间的压紧程度减少，传动能力降低7．V带的根数Z根数多，传递功率大根数过多，受力会不均匀三、普通V带的标记与应用特点1．普通V带的标记中性层——V带绕带轮弯曲时，其长度和宽度均保持不变的层面。基准长度Ld——在规定的张紧力下，沿V带中性层量得的周长，又称为公称长度。标记示例：2．普通V带传动的应用特点优点：结构简单，制造、安装精度要求不高，使用维护方便，适用于两轴中心距较大的场合传动平稳，噪声低，有缓冲吸振作用在过载时，传动带在带轮上打滑，可以防止薄弱零件的损坏，起安全保护作用。缺点：不能保证的准确的传动比外廓尺寸大，传动效率低四、V带传动的安装维护及张紧装置1．V带传动的安装与维护2．V带传动的张紧装置V带传动的安装与维护V带传动的张紧装置一、同步带传动的特点二、同步带传动的应用§1－3同步带传动简介一、同步带传动的特点准确的传动比传动效率高传动比大允许带速高制造较贵二、同步带传动的应用本章小结1．带传动的组成。2．带传动的工作原理。3．普通V带的结构。4．普通V带传动的主要参数。5．普通V带传动的标记及应用特点。6．带传动的安装维护及常用张紧装置。7．窄V带和同步带传动的一般概念。
