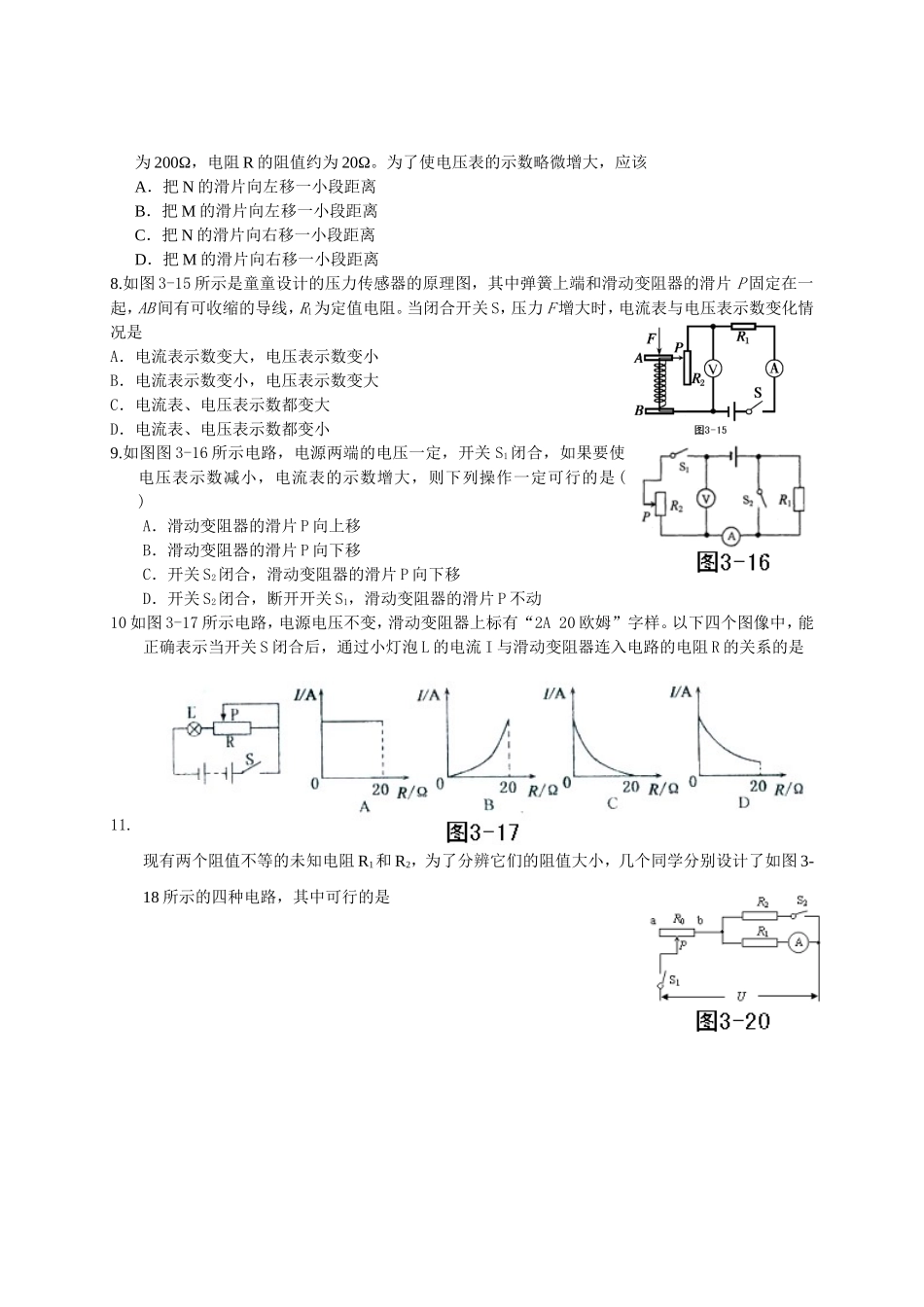

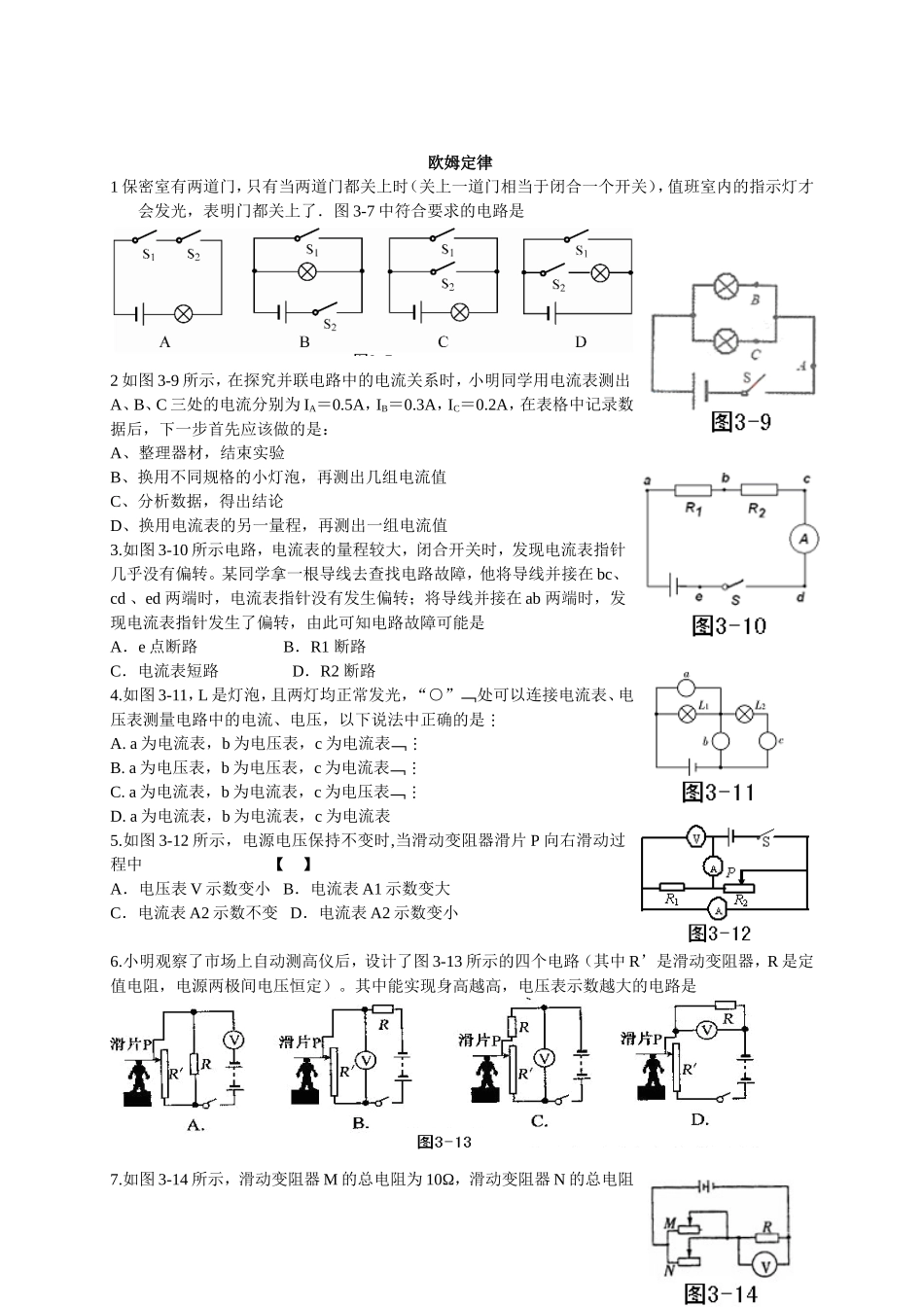

欧姆定律1保密室有两道门，只有当两道门都关上时（关上一道门相当于闭合一个开关），值班室内的指示灯才会发光，表明门都关上了．图3-7中符合要求的电路是2如图3-9所示，在探究并联电路中的电流关系时，小明同学用电流表测出A、B、C三处的电流分别为IA＝0.5A，IB＝0.3A，IC＝0.2A，在表格中记录数据后，下一步首先应该做的是：A、整理器材，结束实验B、换用不同规格的小灯泡，再测出几组电流值C、分析数据，得出结论D、换用电流表的另一量程，再测出一组电流值3.如图3-10所示电路，电流表的量程较大，闭合开关时，发现电流表指针几乎没有偏转。某同学拿一根导线去查找电路故障，他将导线并接在bc、cd、ed两端时，电流表指针没有发生偏转；将导线并接在ab两端时，发现电流表指针发生了偏转，由此可知电路故障可能是A．e点断路B．R1断路C．电流表短路D．R2断路4.如图3-11，L是灯泡，且两灯均正常发光，“○”处可以连接电流表、电压表测量电路中的电流、电压，以下说法中正确的是A.a为电流表，b为电压表，c为电流表B.a为电压表，b为电压表，c为电流表C.a为电流表，b为电流表，c为电压表D.a为电流表，b为电流表，c为电流表5.如图3-12所示，电源电压保持不变时,当滑动变阻器滑片P向右滑动过程中【】A．电压表V示数变小B．电流表A1示数变大C．电流表A2示数不变D．电流表A2示数变小6.小明观察了市场上自动测高仪后，设计了图3-13所示的四个电路（其中R’是滑动变阻器，R是定值电阻，电源两极间电压恒定）。其中能实现身高越高，电压表示数越大的电路是7.如图3-14所示，滑动变阻器M的总电阻为10Ω，滑动变阻器N的总电阻为200Ω，电阻R的阻值约为20Ω。为了使电压表的示数略微增大，应该A．把N的滑片向左移一小段距离B．把M的滑片向左移一小段距离C．把N的滑片向右移一小段距离D．把M的滑片向右移一小段距离8.如图3-15所示是童童设计的压力传感器的原理图，其中弹簧上端和滑动变阻器的滑片P固定在一起，AB间有可收缩的导线，R1为定值电阻。当闭合开关S，压力F增大时，电流表与电压表示数变化情况是A．电流表示数变大，电压表示数变小B．电流表示数变小，电压表示数变大C．电流表、电压表示数都变大D．电流表、电压表示数都变小9.如图图3-16所示电路，电源两端的电压一定，开关S1闭合，如果要使电压表示数减小，电流表的示数增大，则下列操作一定可行的是()A．滑动变阻器的滑片P向上移B．滑动变阻器的滑片P向下移C．开关S2闭合，滑动变阻器的滑片P向下移D．开关S2闭合，断开开关S1，滑动变阻器的滑片P不动10如图3-17所示电路，电源电压不变，滑动变阻器上标有“2A20欧姆”字样。以下四个图像中，能正确表示当开关S闭合后，通过小灯泡L的电流I与滑动变阻器连入电路的电阻R的关系的是11.现有两个阻值不等的未知电阻R1和R2，为了分辨它们的阻值大小，几个同学分别设计了如图3-18所示的四种电路，其中可行的是12.某照明灯额定电压是36V，正常发光时灯丝电阻为24Ω，则照明灯的额定电流是A．如果电源电压是48V，为使照明灯正常发光，可以在电路中串联一个阻值为Ω的电阻．13如图3-20所示，电源电压保持不变，滑动变阻器的最大阻值R0=20Ω，当只闭合开关S1，滑片P置于最左端a时，电流表示数为0.2A；当开关S1、S2均闭合，滑片P置于最右端b时，电流表示数为0.6A，则定值电阻R1=Ω，电源电压U=V。14小娟在探究“电阻上的电流跟两端电压的关系”时，将记录整理的实验数据绘制成图3-21所示I-U关系图像。由图可得甲的电阻为______Ω，甲、乙两个电阻串联后总电阻是______Ω；这两个电阻串联后接在电压为9V的电源上，电路中的电流为______A；这两个电阻并联后接在9V电源上，干路中的电流为______A。15按照课本要求探究并联电路中电流的关系，他们设计的电路如图3-23所示。把电流表分别接入到电路中的A、B、C处，测出它们的电流，填入下表：⑴通过对上面数据的分析,可以得出是:；⑵测量三次的目的是：，在实验中我们可以采用的方法改变电流的大小从而进行三次实验；⑶结合你用一个电流表做实验时的体会，提出一条对本实验的改进意见：。16小龙想利用一块电压表和已知的电阻R0测量电阻Rx的...
