许小军PLC控制三相异步电机起停电路VIP免费

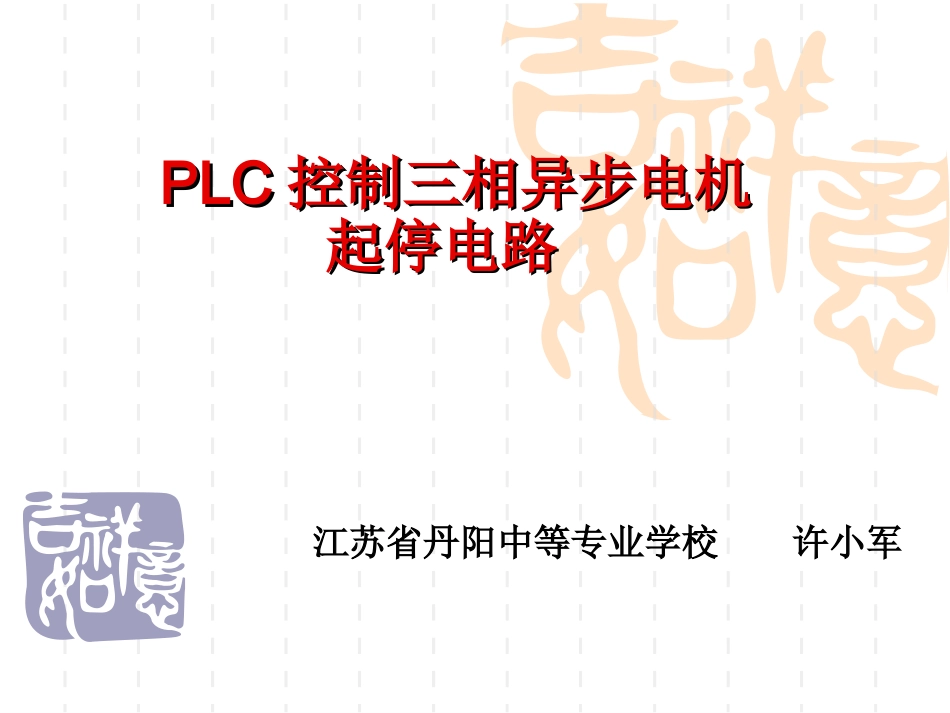

许小军PLC控制三相异步电机起停电路_第1页
1/13
许小军PLC控制三相异步电机起停电路_第2页
2/13

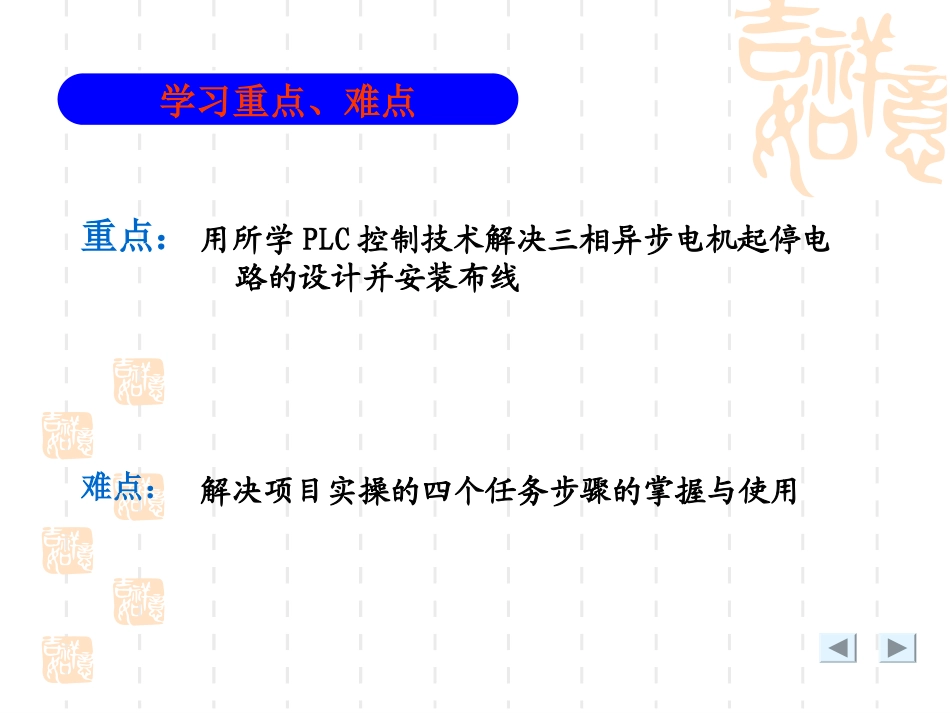

许小军PLC控制三相异步电机起停电路_第3页
3/13

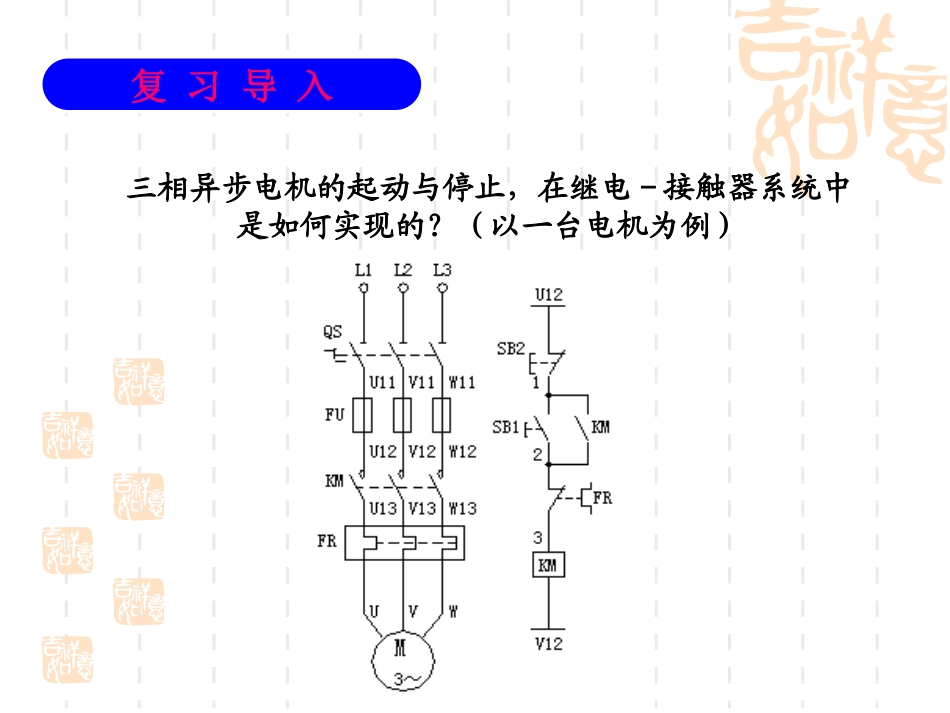

PLCPLC控制三相异步电机控制三相异步电机起停电路起停电路江苏省丹阳中等专业学校许小军复习导入三相异步电机的起动与停止,在继电-接触器系统中是如何实现的?(以一台电机为例)重点:用所学PLC控制技术解决三相异步电机起停电路的设计并安装布线难点:学习重点、难点解决项目实操的四个任务步骤的掌握与使用项目要求:一台三相异步电机M,可采用直接起动,要求所设计并安装的电路能实现该电机的起动和停止的控制,并有各保护环节。利用所备PLC实训套件,完成该电机的控制要求并安装布线。项目设定灌入程序并调试编程PLC外部接线图I/0地址分配表任务一任务二任务三任务四完成项目需要的四个步骤:任务一:I/0地址分配表输入部分(IN)PLC地址连接的外部设备功能说明X0SB2起动按钮X1SB1停止按钮X2FR过载保护输出部分(OUT)PLC地址连接的外部设备功能说明Y0KM供电接触器任务二:PLC外部接线图任务三:编程1.编写程序思路要简洁、逻辑清楚。要求:2.合理分工可用两种方法编写程序。任务四:布线、灌入程序并调试1.布线要整洁美观、符合工艺要求。要求:2.一人调试,另外一人监督安全用电。参考程序:这节课讲了PLC控制技术来实现三相异步电机的起动和停止的控制,因为我们有继电-接触器系统控制三相异步电机的基础,所以实现起来很简单。设计本项目的目的是为了让大家初步熟悉PLC的应用,不是为了实际应用,实际应用成本太高。当然通过本项目的实操,大家应该很明显的感觉出PLC控制的优势,省却了继电-接触器系统的控制电路。随着学习的深入、项目的复杂,PLC控制系统的优势会更明显。小结:两台三相异步电机的起停控制,用PLC控制系统来实现。(无顺序要求)拓展提高:

1、当您付费下载文档后,您只拥有了使用权限,并不意味着购买了版权,文档只能用于自身使用,不得用于其他商业用途(如 [转卖]进行直接盈利或[编辑后售卖]进行间接盈利)。
2、本站所有内容均由合作方或网友上传,本站不对文档的完整性、权威性及其观点立场正确性做任何保证或承诺!文档内容仅供研究参考,付费前请自行鉴别。
3、如文档内容存在违规,或者侵犯商业秘密、侵犯著作权等,请点击“违规举报”。

碎片内容

许小军PLC控制三相异步电机起停电路
