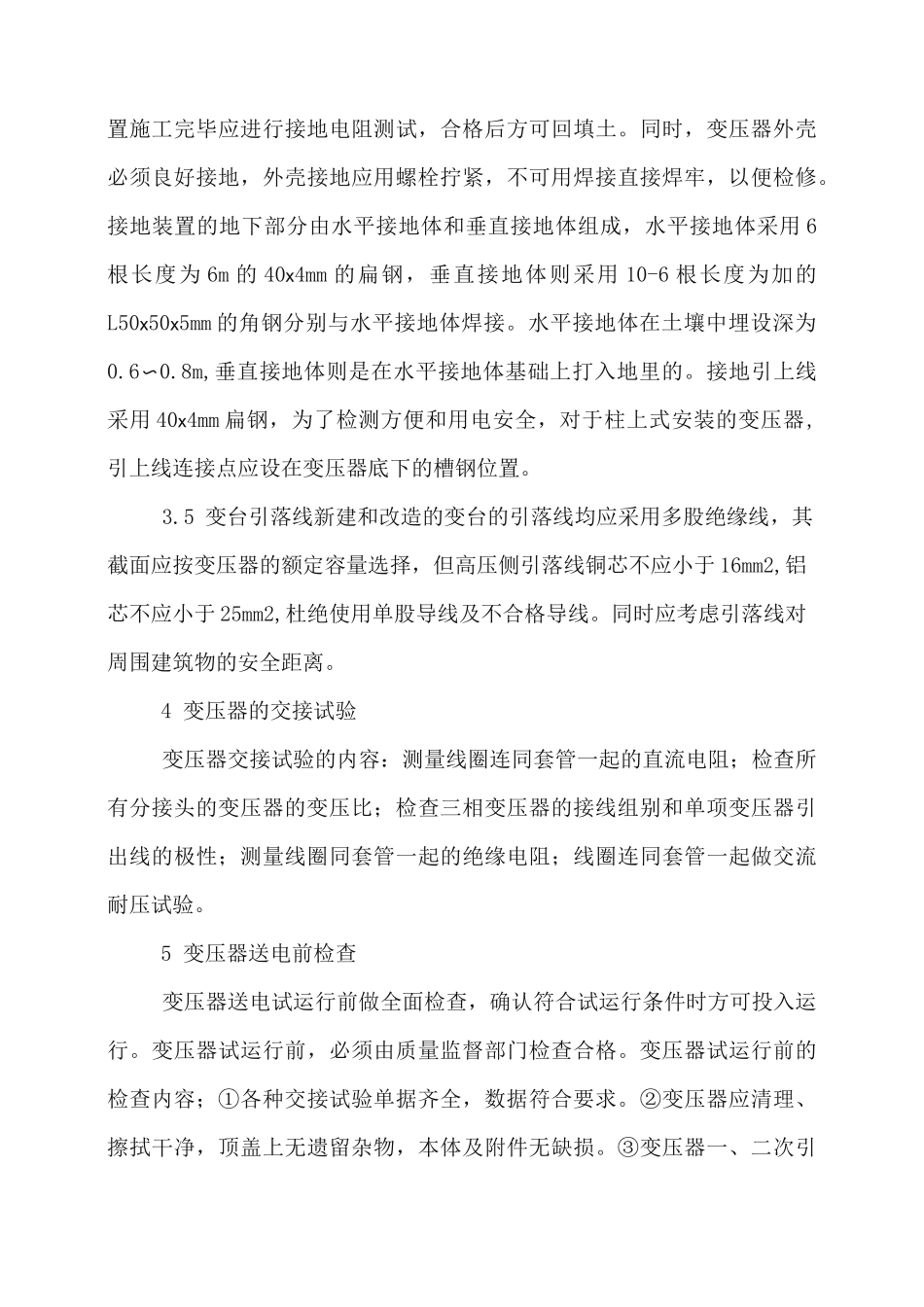

变压器安装规范1设备及材料准备1.1变压器应装有铭牌。铭牌上应注明制造厂名、额定容量，一二次额定容量，一二次额定电压，电流，阻抗，电压%及接线组别等技术数据。变压器的容量，规格及型号必须符合设计要求。附件备件齐全，并有出厂合格证及技术文件。1.2型钢：各种规格型钢应符合设计要求，并无明显锈蚀。1.3螺栓：除地脚螺栓及防震装置螺栓外，均应采用镀锌螺栓，并配相应的平垫圈和弹簧垫。1.4其它材料：电焊条，防锈漆，调和漆等均应符合设计要求，并有产品合格证。2作业条件施工图及技术资料齐全无误。建工程基本施工完毕，标高、尺寸、结构及预埋件强度符合设计要求。屋面、屋顶喷浆完毕，屋顶无漏水，门窗及玻璃安装完好。室内粗制地面工程结束，场地清理干净，道路畅通。3操作工艺3.1变压器稳装变压器就位可用汽车吊直接甩进变压器室内，或用道木搭设临时轨道，用三步搭、吊链吊至临时轨道上，然后用吊链拉入室内合适位置。变压器就位时，应注意其方位和距墙尺寸与图纸相符，允许误差为±25mm,图纸无标注时，纵向按轨道就位，横向距墙不得小于800mm,距门不得小于1000mm。变压器台架的安装：双杆柱上安装变压器，两杆的根开为2m。埋深2m。配电变压器台架用两条或四条槽钢固定于两电杆上，台架距地面高度不低于2.5m，台架的平面坡度不大于1/100。腰栏应采用直径不小于4mm的铁线缠绕两圈以上，缠绕应紧牢，腰栏距带电部分不少于0.2m。同时变压器高压柱头加装防尘罩，变压器悬挂警告牌。3.2跌落式熔断器的安装变压器的高、低压侧应分别装设熔断器。高压侧熔断器的底部对地面的垂直高度不低于4.5m,各相熔断器的水平距离不应小于0.5m，为了便于操作和熔丝熔断后熔丝管能顺利地跌落下来，跌落式熔断器的轴线应与垂直线成15°〜30°倾角。低压侧熔断器的底部对地面的垂直距离不低于3.5m，各相熔断器的水平距离不少于0.2m。跌落式熔断器熔丝的选择按“保证配电变压器内部或高、低压出线套管发生短路时迅速熔断”的原则来选择，熔丝的熔断时间必须小于或等于0.1s。按规程规定：容量在100kVA及以下者，高压侧熔丝额定电流按变压器容量额定电流的2〜3倍选择；容量在100kVA以上者，高压侧熔丝额定电流按变压器容量额定电流的1.5〜2倍选择。变压器低压侧熔丝按低压侧额定电流选择。3.3避雷器的安装:选用无间隙合成绝缘外套金属氧化物避雷器。避雷器应装设在熔断器与变压器之间，并尽量靠近变压器。另外，为了防止反变换波和低压侧雷电波侵入，在低压侧也应装设低压避雷器。为避免雷电流在接地电阻上的压降与避雷器的残压叠加在一起，作用在变压器绝缘上，应将避雷器的接地端、变压器的外壳及低压侧中性点用截面不小于25mm2的多股铜芯塑料线连接在一起，再与接地装置引上线相连接。3.4接地装置。对10kV配电变压器：容量在100kVA以下，其接地电阻不应大于10Q；容量在100kVA以上，其接地电阻不应大于4Q。接地装置施工完毕应进行接地电阻测试，合格后方可回填土。同时，变压器外壳必须良好接地，外壳接地应用螺栓拧紧，不可用焊接直接焊牢，以便检修。接地装置的地下部分由水平接地体和垂直接地体组成，水平接地体采用6根长度为6m的40x4mm的扁钢，垂直接地体则采用10-6根长度为加的L50x50x5mm的角钢分别与水平接地体焊接。水平接地体在土壤中埋设深为0.6〜0.8m,垂直接地体则是在水平接地体基础上打入地里的。接地引上线采用40x4mm扁钢，为了检测方便和用电安全，对于柱上式安装的变压器,引上线连接点应设在变压器底下的槽钢位置。3.5变台引落线新建和改造的变台的引落线均应采用多股绝缘线，其截面应按变压器的额定容量选择，但高压侧引落线铜芯不应小于16mm2,铝芯不应小于25mm2,杜绝使用单股导线及不合格导线。同时应考虑引落线对周围建筑物的安全距离。4变压器的交接试验变压器交接试验的内容：测量线圈连同套管一起的直流电阻；检查所有分接头的变压器的变压比；检查三相变压器的接线组别和单项变压器引出线的极性；测量线圈同套管一起的绝缘电阻；线圈连同套管一起做交流耐压试验。5变压器送电前检查变压器送电试运行前做全面检查，确认符合试运行条件时方可投入运行。变压器试运行前，...
