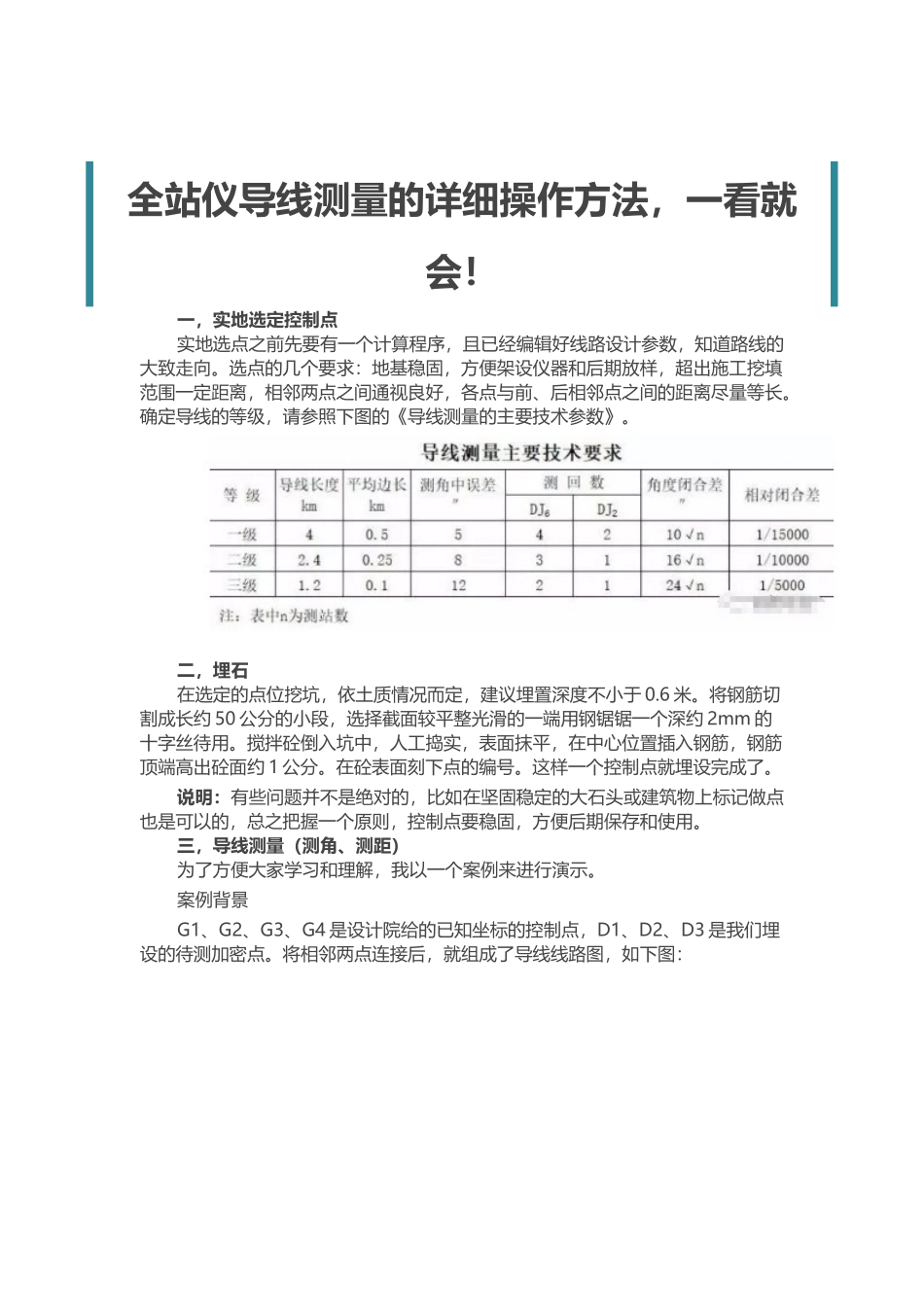

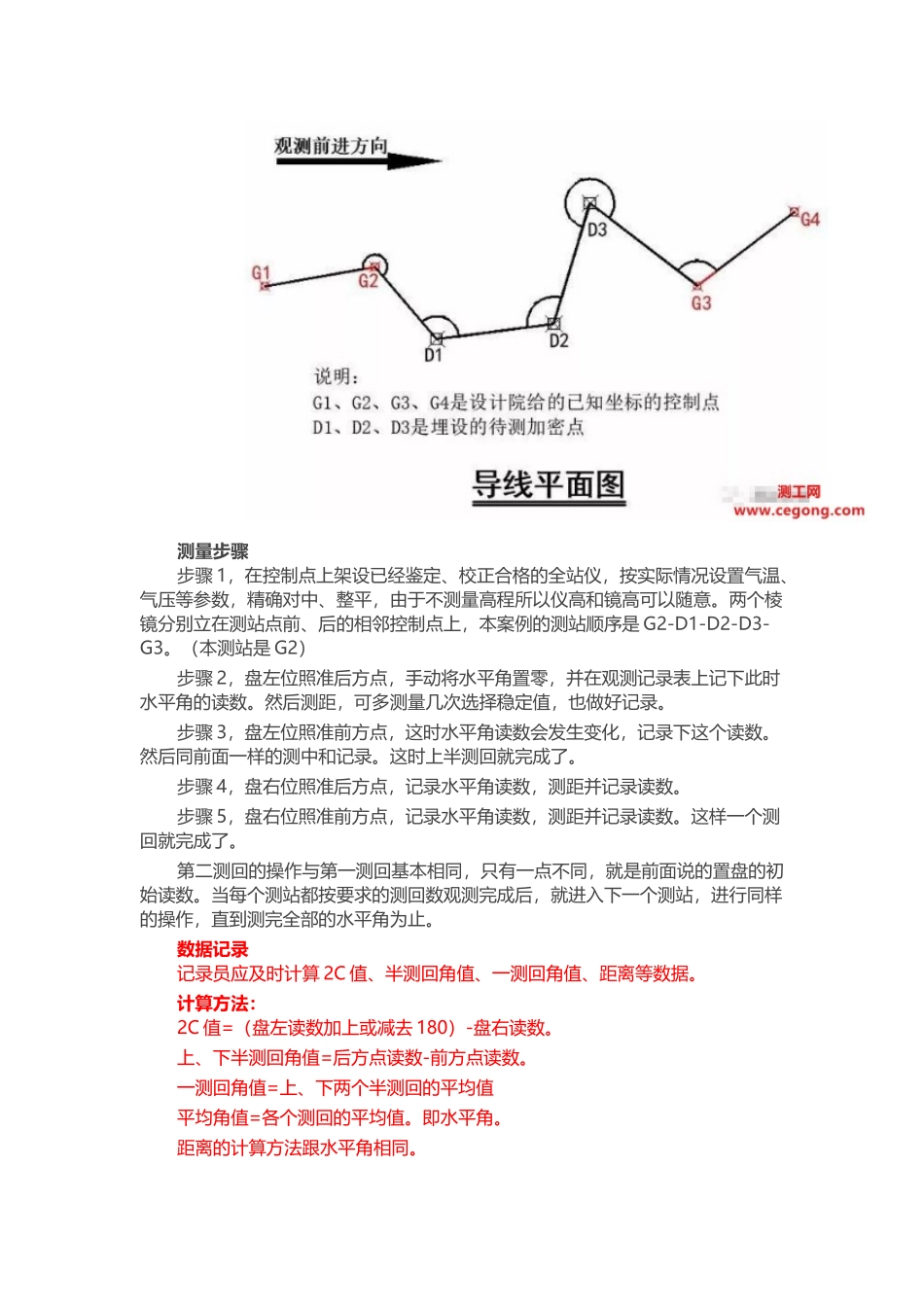

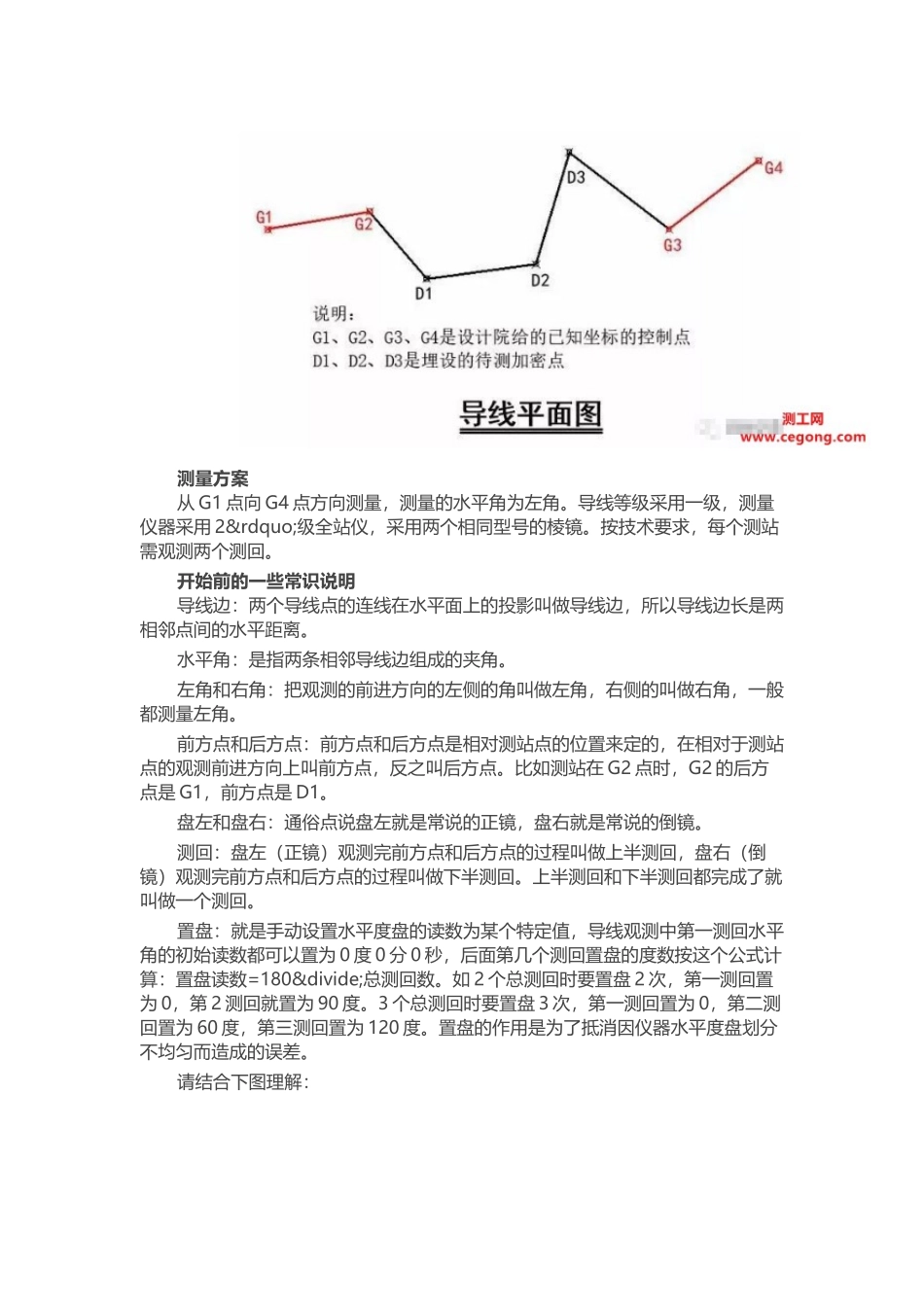

全站仪导线测量的详细操作方法，一看就会！一，实地选定控制点实地选点之前先要有一个计算程序，且已经编辑好线路设计参数，知道路线的大致走向。选点的几个要求：地基稳固，方便架设仪器和后期放样，超出施工挖填范围一定距离，相邻两点之间通视良好，各点与前、后相邻点之间的距离尽量等长。确定导线的等级，请参照下图的《导线测量的主要技术参数》。二，埋石在选定的点位挖坑，依土质情况而定，建议埋置深度不小于0.6米。将钢筋切割成长约50公分的小段，选择截面较平整光滑的一端用钢锯锯一个深约2mm的十字丝待用。搅拌砼倒入坑中，人工捣实，表面抹平，在中心位置插入钢筋，钢筋顶端高出砼面约1公分。在砼表面刻下点的编号。这样一个控制点就埋设完成了。说明：有些问题并不是绝对的，比如在坚固稳定的大石头或建筑物上标记做点也是可以的，总之把握一个原则，控制点要稳固，方便后期保存和使用。三，导线测量（测角、测距）为了方便大家学习和理解，我以一个案例来进行演示。案例背景G1、G2、G3、G4是设计院给的已知坐标的控制点，D1、D2、D3是我们埋设的待测加密点。将相邻两点连接后，就组成了导线线路图，如下图：测量方案从G1点向G4点方向测量，测量的水平角为左角。导线等级采用一级，测量仪器采用2”级全站仪，采用两个相同型号的棱镜。按技术要求，每个测站需观测两个测回。开始前的一些常识说明导线边：两个导线点的连线在水平面上的投影叫做导线边，所以导线边长是两相邻点间的水平距离。水平角：是指两条相邻导线边组成的夹角。左角和右角：把观测的前进方向的左侧的角叫做左角，右侧的叫做右角，一般都测量左角。前方点和后方点：前方点和后方点是相对测站点的位置来定的，在相对于测站点的观测前进方向上叫前方点，反之叫后方点。比如测站在G2点时，G2的后方点是G1，前方点是D1。盘左和盘右：通俗点说盘左就是常说的正镜，盘右就是常说的倒镜。测回：盘左（正镜）观测完前方点和后方点的过程叫做上半测回，盘右（倒镜）观测完前方点和后方点的过程叫做下半测回。上半测回和下半测回都完成了就叫做一个测回。置盘：就是手动设置水平度盘的读数为某个特定值，导线观测中第一测回水平角的初始读数都可以置为0度0分0秒，后面第几个测回置盘的度数按这个公式计算：置盘读数=180÷总测回数。如2个总测回时要置盘2次，第一测回置为0，第2测回就置为90度。3个总测回时要置盘3次，第一测回置为0，第二测回置为60度，第三测回置为120度。置盘的作用是为了抵消因仪器水平度盘划分不均匀而造成的误差。请结合下图理解：测量步骤步骤1，在控制点上架设已经鉴定、校正合格的全站仪，按实际情况设置气温、气压等参数，精确对中、整平，由于不测量高程所以仪高和镜高可以随意。两个棱镜分别立在测站点前、后的相邻控制点上，本案例的测站顺序是G2-D1-D2-D3-G3。（本测站是G2）步骤2，盘左位照准后方点，手动将水平角置零，并在观测记录表上记下此时水平角的读数。然后测距，可多测量几次选择稳定值，也做好记录。步骤3，盘左位照准前方点，这时水平角读数会发生变化，记录下这个读数。然后同前面一样的测中和记录。这时上半测回就完成了。步骤4，盘右位照准后方点，记录水平角读数，测距并记录读数。步骤5，盘右位照准前方点，记录水平角读数，测距并记录读数。这样一个测回就完成了。第二测回的操作与第一测回基本相同，只有一点不同，就是前面说的置盘的初始读数。当每个测站都按要求的测回数观测完成后，就进入下一个测站，进行同样的操作，直到测完全部的水平角为止。数据记录记录员应及时计算2C值、半测回角值、一测回角值、距离等数据。计算方法：2C值=（盘左读数加上或减去180）-盘右读数。上、下半测回角值=后方点读数-前方点读数。一测回角值=上、下两个半测回的平均值平均角值=各个测回的平均值。即水平角。距离的计算方法跟水平角相同。第一测站观测完成后记录的内容如下图所示：总之，仔细看看表格，按照格式将数据填写到对应的位置就行了。计算过程中如果发现2C值太大，就检查一下仪器是否精平到位。还要留心核对半测回之间、各测回之间测得的水平角、距离结...
