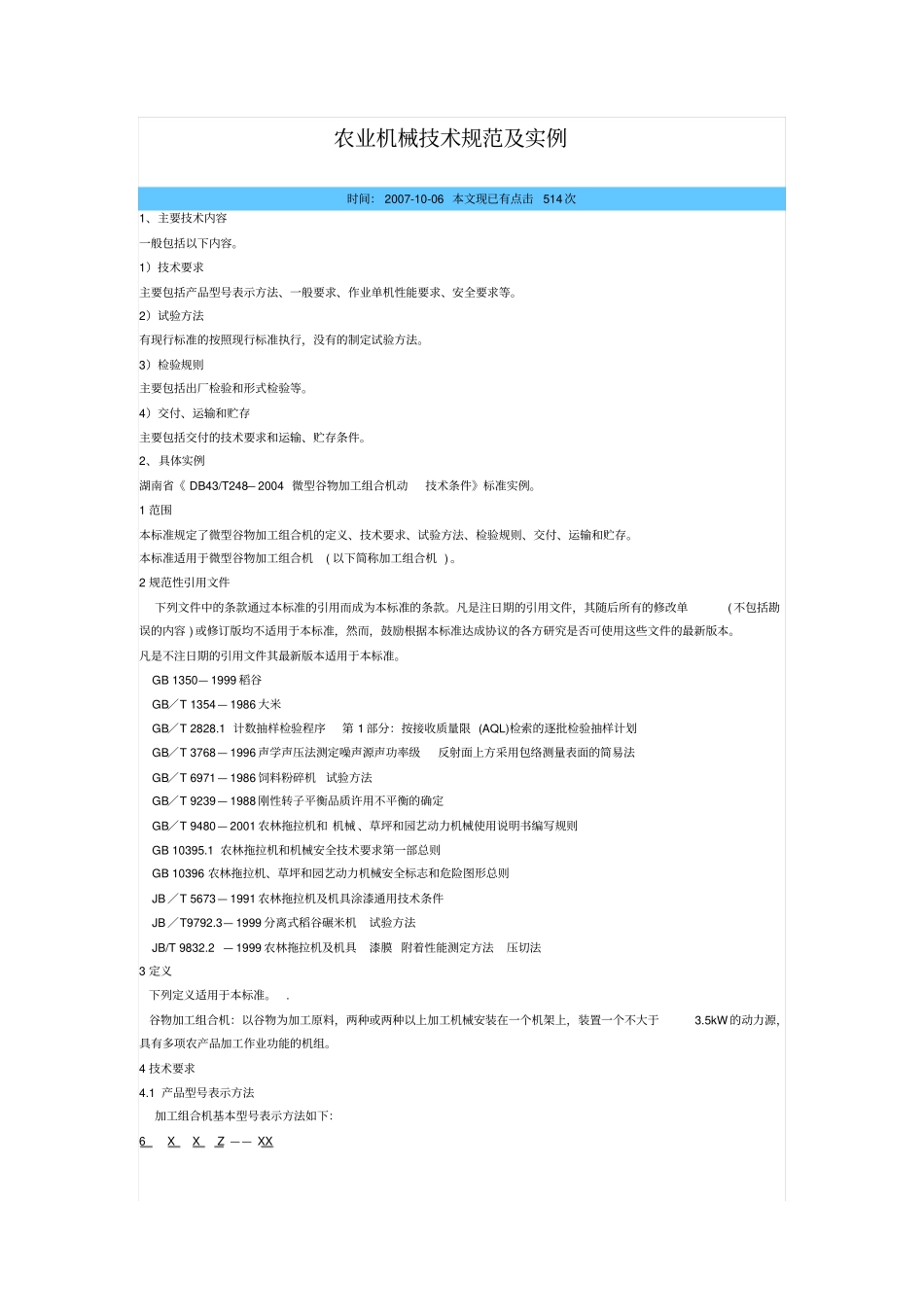

农业机械技术规范及实例时间:2007-10-06本文现已有点击514次1、主要技术内容一般包括以下内容。1)技术要求主要包括产品型号表示方法、一般要求、作业单机性能要求、安全要求等。2)试验方法有现行标准的按照现行标准执行,没有的制定试验方法。3)检验规则主要包括出厂检验和形式检验等。4)交付、运输和贮存主要包括交付的技术要求和运输、贮存条件。2、具体实例湖南省《DB43/T248—2004微型谷物加工组合机动技术条件》标准实例。1范围本标准规定了微型谷物加工组合机的定义、技术要求、试验方法、检验规则、交付、运输和贮存。本标准适用于微型谷物加工组合机(以下简称加工组合机)。2规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件,其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准,然而,鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件其最新版本适用于本标准。GB1350—1999稻谷GB/T1354—1986大米GB/T2828.1计数抽样检验程序第1部分:按接收质量限(AQL)检索的逐批检验抽样计划GB/T3768—1996声学声压法测定噪声源声功率级反射面上方采用包络测量表面的简易法GB/T6971—1986饲料粉碎机试验方法GB/T9239—1988刚性转子平衡品质许用不平衡的确定GB/T9480—2001农林拖拉机和机械、草坪和园艺动力机械使用说明书编写规则GB10395.1农林拖拉机和机械安全技术要求第一部总则GB10396农林拖拉机、草坪和园艺动力机械安全标志和危险图形总则JB/T5673—1991农林拖拉机及机具涂漆通用技术条件JB/T9792.3—1999分离式稻谷碾米机试验方法JB/T9832.2—1999农林拖拉机及机具漆膜附着性能测定方法压切法3定义下列定义适用于本标准。.谷物加工组合机:以谷物为加工原料,两种或两种以上加工机械安装在一个机架上,装置一个不大于3.5kW的动力源,具有多项农产品加工作业功能的机组。4技术要求4.1产品型号表示方法加工组合机基本型号表示方法如下:6XXZ——XX发动机功率(kw)组合机第二加工设备代号第一加工设备代号加工机械标注示例:发动机功率为2kW,配有碾米机和粉碎机的加工组合机,其型号标记为:6NFZ一2.04.2一般要求4.2.1加工组合机应符合本标准的要求,按经规定程序批准的产品图样和技术文件制造。4.2.2加工组合机上应装置能永久保持的产品标牌。产品标牌应标明厂名、机型、配套动力功率、总质量、碾米机、粉碎机型号等参数、出厂编号、出厂年月日及生产厂名。产品标牌应字迹清晰、安装端正、牢固。4.2.3机架应具有足够支承各加工设备的强度和刚度。4.2.4钣金件不得有裂纹、折皱和凹瘪现象,扣缝要牢固,锡焊要严密。4.2.5机械加工表面不允许有锈蚀和影响寿命或外观的磕碰、划伤等缺陷,毛刺应清除,锐边应倒钝。4.2.6加工组合机的零部件及配件应符合有关标准的规定,外协外购件必须有合格证明文件,经检验合格后方可进行装配。4.2.7转动部位应灵活、轻便,不得有卡阻现象。4.2.8加工组合机应安装正确、牢固,各单机、零部件及配附件的联接应可靠,重要部件紧固件的拧紧力矩应符合产品图样或使用说明书的规定。4.2.9各组带轮V型槽面的中心面应在同一平面,其偏差应不大于3mm,V型带的张紧程度应适中。4.2.10米辊与主轴装配后,筋尖对主轴轴心线圆跳动应不大于lmm。4.2.11粉碎机转子应按GB/T9239进行静平衡试验,平衡精度等级为G16。锤片式粉碎机转子径向相对的两排锤片的总质量差应不大于5g。4.2.12活门开闭应灵活,机体与活门、机架配合处应紧密,工作时不应有漏料现象。4.2.13加工组合机的涂漆应符合JB/T5673的规定,涂漆漆膜总厚度不低于45μm,漆膜附着性能应不低于JBIT9832.2规定的Ⅱ级要求。4.3作业单机性能要求4.3.1分离式稻谷碾米机在加工符合GBl350规定的三等或三等以上稻谷时,性能应符合表l的规定。表1项目品种早籼晚粳大米加工精度符合GB/T1354中规定的标准一等当量出米率%≥65.067.0吨料电耗kW.h/t≤14.016.0大米中碎米%≤40.028.0大米中糠粉量%≤0.40.4大米中糠片谷嘴含量%≤0.050.05大米中含谷量粒/kg≤1210成品温升℃≤18.018.0轴承温升℃≤2020噪声dB(A)...
