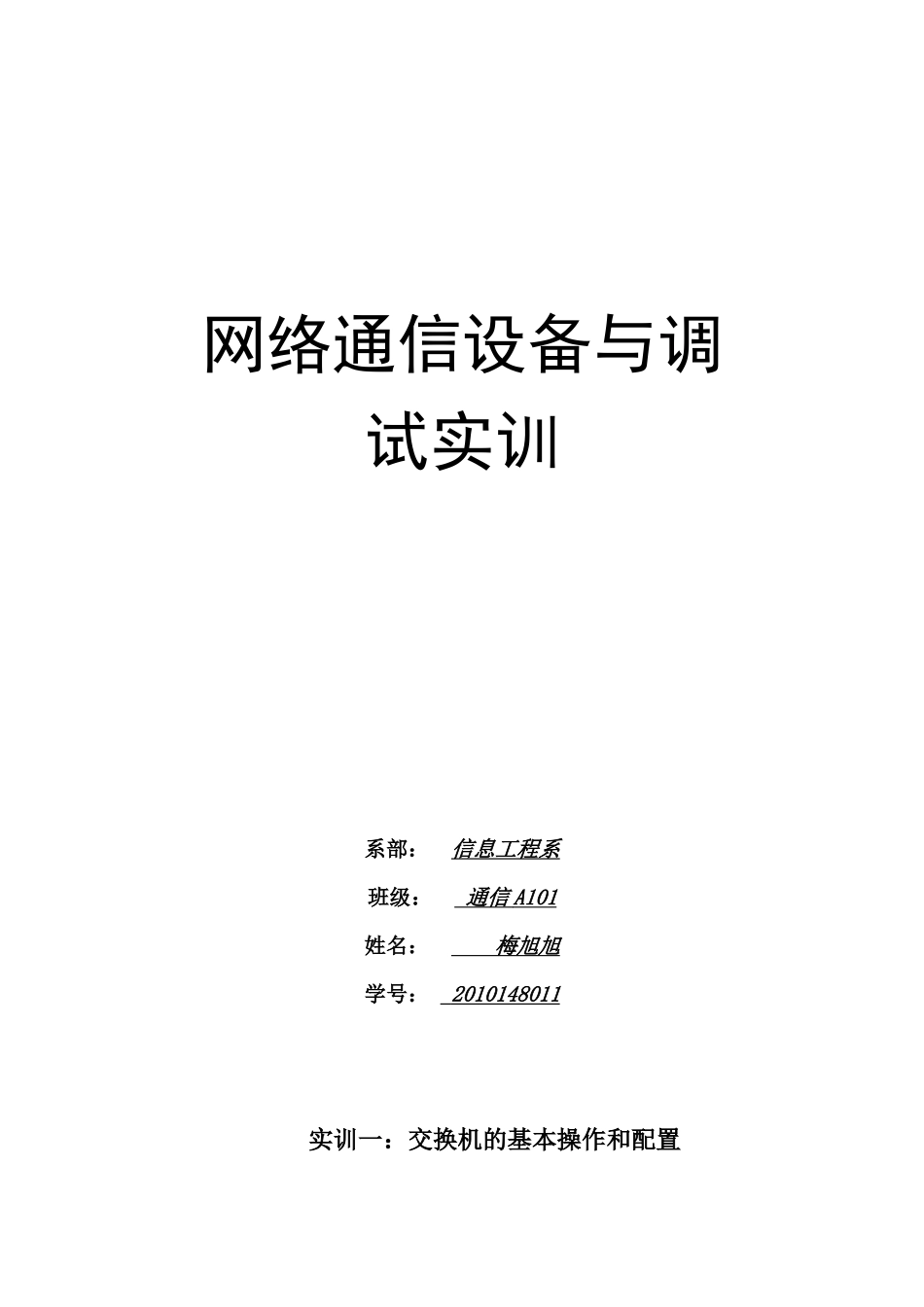

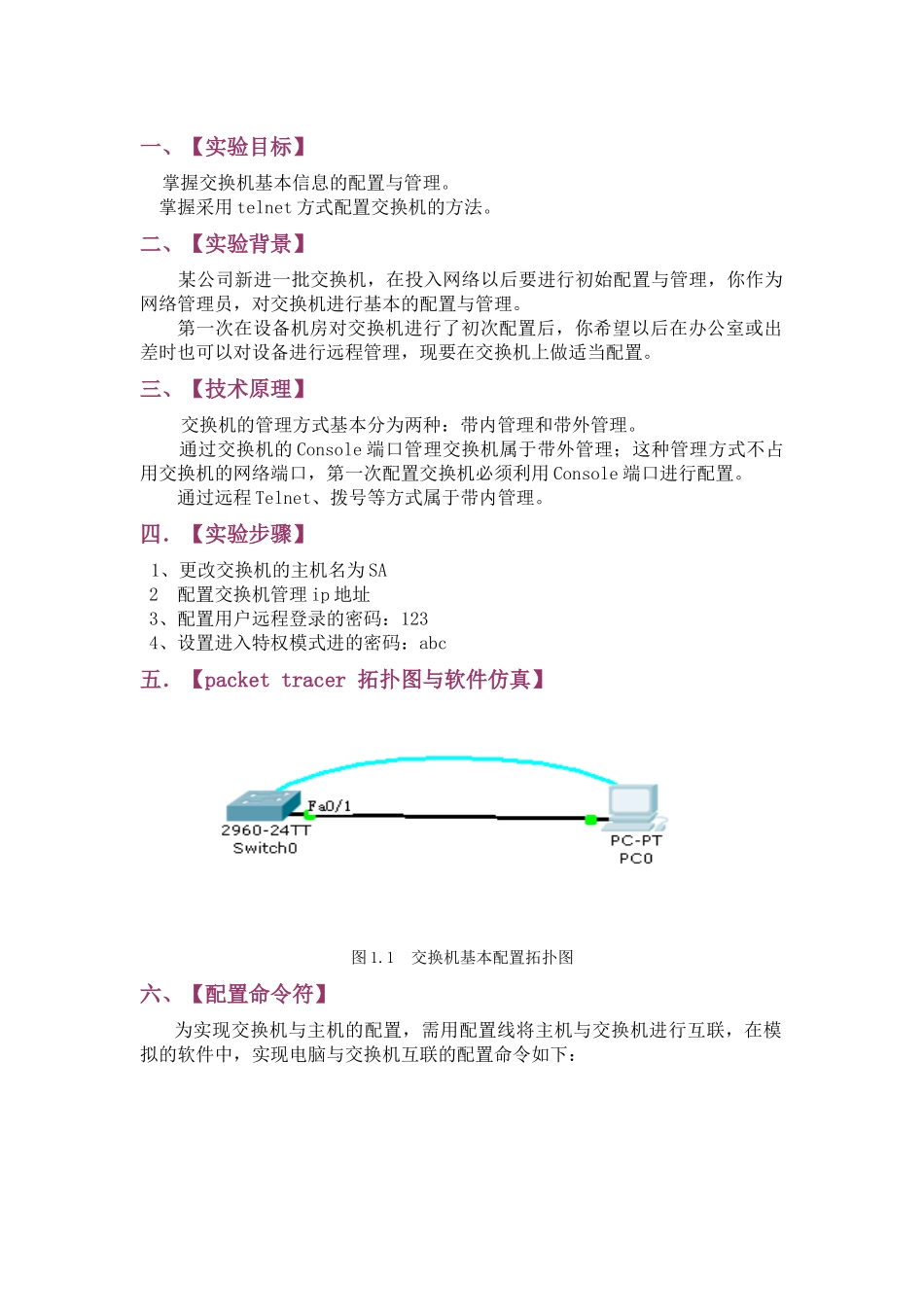

网络通信设备与调试实训系部：信息工程系班级：通信A101姓名：梅旭旭学号：2010148011实训一：交换机的基本操作和配置一、【实验目标】掌握交换机基本信息的配置与管理。掌握采用telnet方式配置交换机的方法。二、【实验背景】某公司新进一批交换机，在投入网络以后要进行初始配置与管理，你作为网络管理员，对交换机进行基本的配置与管理。第一次在设备机房对交换机进行了初次配置后，你希望以后在办公室或出差时也可以对设备进行远程管理，现要在交换机上做适当配置。三、【技术原理】交换机的管理方式基本分为两种：带内管理和带外管理。通过交换机的Console端口管理交换机属于带外管理；这种管理方式不占用交换机的网络端口，第一次配置交换机必须利用Console端口进行配置。通过远程Telnet、拨号等方式属于带内管理。四．【实验步骤】1、更改交换机的主机名为SA2配置交换机管理ip地址3、配置用户远程登录的密码：1234、设置进入特权模式进的密码：abc五．【packettracer拓扑图与软件仿真】图1.1交换机基本配置拓扑图六、【配置命令符】为实现交换机与主机的配置，需用配置线将主机与交换机进行互联，在模拟的软件中，实现电脑与交换机互联的配置命令如下：图1.2交换机基本配置的命令七、【验证结果】为确保交换机与电脑能很好的的进行互联，在配置完成后需对配置的命令进行验证，验证时在命令提示符中进行图1.3交换机基本配置验证结果实训二：交换机划分VLAN配置一、【实验目标】理解虚拟LAN(VLAN)基本原理；掌握一般交换机按端口划分VLAN的配置方法；掌握TagVLAN配置方法。二、【实验背景】某一公司内财务部、销售部的PC通过2台交换机实现通信；要求财务部和销售部内的PC可以互通，但为了数据安全起见，销售部和财务部需要进行互相隔离，现要在交换机上做适当配置来实现这一目的。三、【技术原理】1、VLAN是指在一个物理网段内，进行逻辑的划分，划分成若干个虚拟局域网。VLAN最大的特性是不受物理位置的限制，可以进行灵活的划分。VLAN具备了一个物理网段所具备的特性。相同VLAN内的主机可以相互直接通信，不同VLAN间的主机之间互相访问必须经由路由设备进行转发。广播数据包只可以在本VLAN内进行广播，不能传输到其他VLAN中。2、PortVLAN是实现VLAN的方式之一，它利用交换机的端口进行VLAN的划分，一个端口只能属于一个VLAN。TagVLAN是基于交换机端口的另外一种类型，主要用于使交换机的相同Vlan内的主机之间可以直接访问，同时对于不同Vlan的主机进行隔离。TagVLAN遵循IEEE802.1Q协议的标准。在使用配置了TagVLAN的端口进行数据传输时，需要在数据帧内添加4个字节的802.1Q标签信息，用于标示该数据帧属于那个VLAN，便于对端交换机接收到数据帧后进行准确的过滤。四．【实验步骤】1、划分VLAN；2、将端口划分到相应VLAN中；3、设置TagVLANTrunk属性；4、测试。五．【packettracer拓扑图与软件仿真】图2.1交换机划分VLAN拓扑图六、【配置命令符】为了交换机之间，主机与主机之间能进行互联，需对交换机SA与SB分别进行配置。1、SA的配置命令符图2.2SA的配置命令符2、SB的配置命令图2.3SB的配置命令符七、【测试结果】为了查看配置的命令是否正确，我们将在命令提示符中查看主机与主机的互联情况，以确定配置的是否正确偶。在没有进行vlan划分是各个主机之间是可以相互ping同，划分后不同交换机相同vlan下的主机是可以互联的。没有对交换机进行配配置是主机之间是可以互联图2.4在没有进行配置时PC0的互联1、在配置中PC0的互联：图2.5配置完成后PC0的互联2、配置中PC1互联图2.6配置完成后PC1的互联3、配置中PC2的互联图2.7配置完成后PC2的互联3、配置中PC3互联图2.8配置完成后PC3的互联实训三：利用三层交换机实现VLAN间的路由一、【实验目标】掌握交换机TagVLAN的配置；掌握三层交换机基本配置方法；掌握三层交换机VLAN路由的配置方法；通过三层交换机实现VLAN间相互通信；二、【实验背景】某企业有两个主要部门，技术部和销售部，分处于不同的办公室，为了安全和便于管理对两个部门的主机进行了VLAN的划分，技术部和销售部分处于不同的VLAN。现由于业务的需求需要销售部和技...
