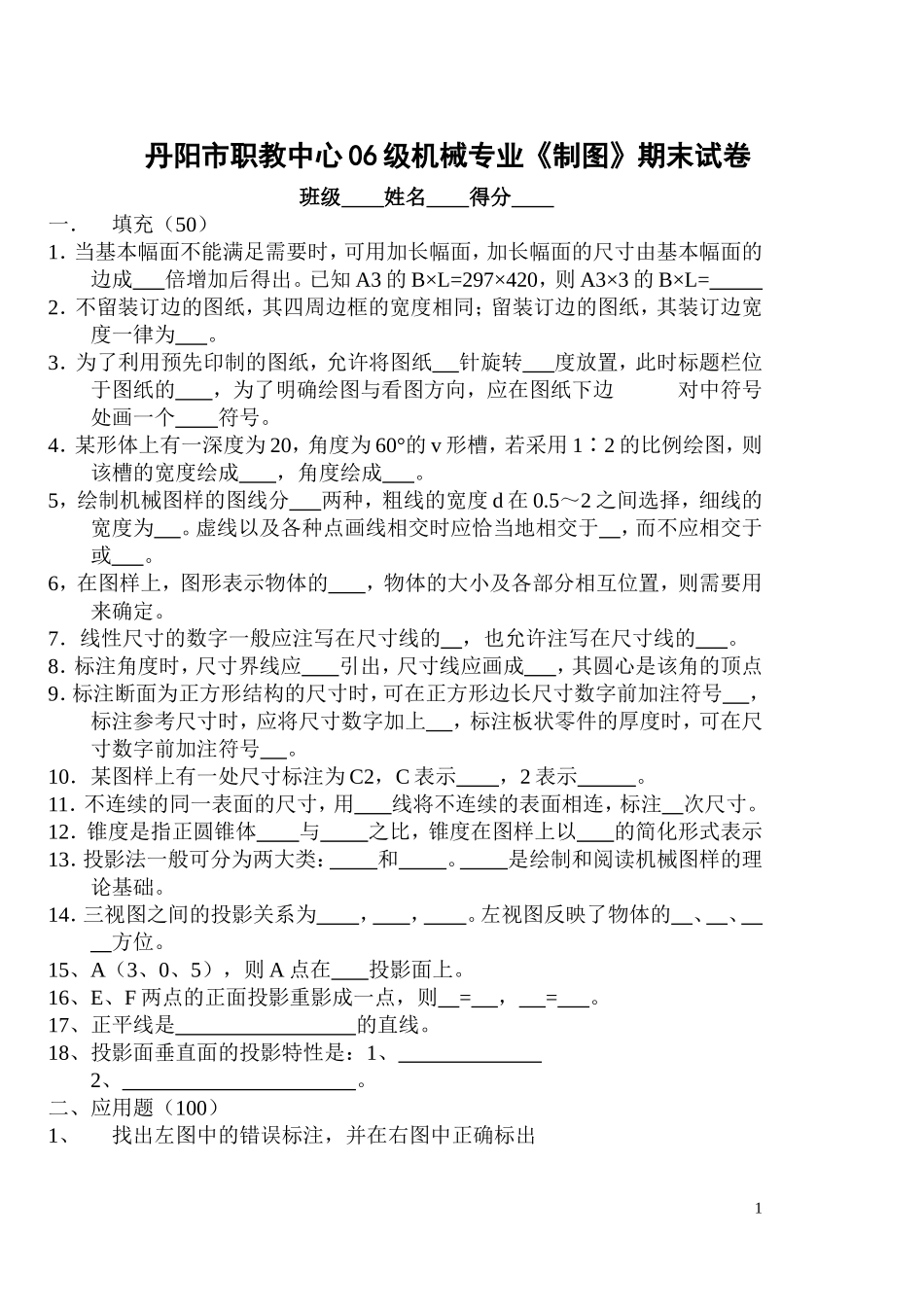

丹阳市职教中心06级机械专业《制图》期末试卷班级姓名得分一．填充（50）1．当基本幅面不能满足需要时，可用加长幅面，加长幅面的尺寸由基本幅面的边成倍增加后得出。已知A3的B×L=297×420，则A3×3的B×L=2．不留装订边的图纸，其四周边框的宽度相同；留装订边的图纸，其装订边宽度一律为。3．为了利用预先印制的图纸，允许将图纸针旋转度放置，此时标题栏位于图纸的，为了明确绘图与看图方向，应在图纸下边对中符号处画一个符号。4．某形体上有一深度为20，角度为60°的v形槽，若采用1∶2的比例绘图，则该槽的宽度绘成，角度绘成。5，绘制机械图样的图线分两种，粗线的宽度d在0.5～2之间选择，细线的宽度为。虚线以及各种点画线相交时应恰当地相交于，而不应相交于或。6，在图样上，图形表示物体的，物体的大小及各部分相互位置，则需要用来确定。7．线性尺寸的数字一般应注写在尺寸线的，也允许注写在尺寸线的。8．标注角度时，尺寸界线应引出，尺寸线应画成，其圆心是该角的顶点9．标注断面为正方形结构的尺寸时，可在正方形边长尺寸数字前加注符号，标注参考尺寸时，应将尺寸数字加上，标注板状零件的厚度时，可在尺寸数字前加注符号。10．某图样上有一处尺寸标注为C2，C表示，2表示。11．不连续的同一表面的尺寸，用线将不连续的表面相连，标注次尺寸。12．锥度是指正圆锥体与之比，锥度在图样上以的简化形式表示13．投影法一般可分为两大类：和。是绘制和阅读机械图样的理论基础。14．三视图之间的投影关系为，，。左视图反映了物体的、、方位。15、A（3、0、5），则A点在投影面上。16、E、F两点的正面投影重影成一点，则=，=。17、正平线是的直线。18、投影面垂直面的投影特性是：1、2、。二、应用题（100）1、找出左图中的错误标注，并在右图中正确标出12、按1∶1抄画图形，要求保留求作圆心和切点的作图线3、根据点的坐标，作点的三面投影，并说明其空间位置24、已知线段AB是正平线，AB=20，与水平面成45°，B点在A点右侧，完成AB的三面投影（只求一解）5、补画第三视图，并求表面点的投影（1）（2）（3）（4）3（5）（6）4
