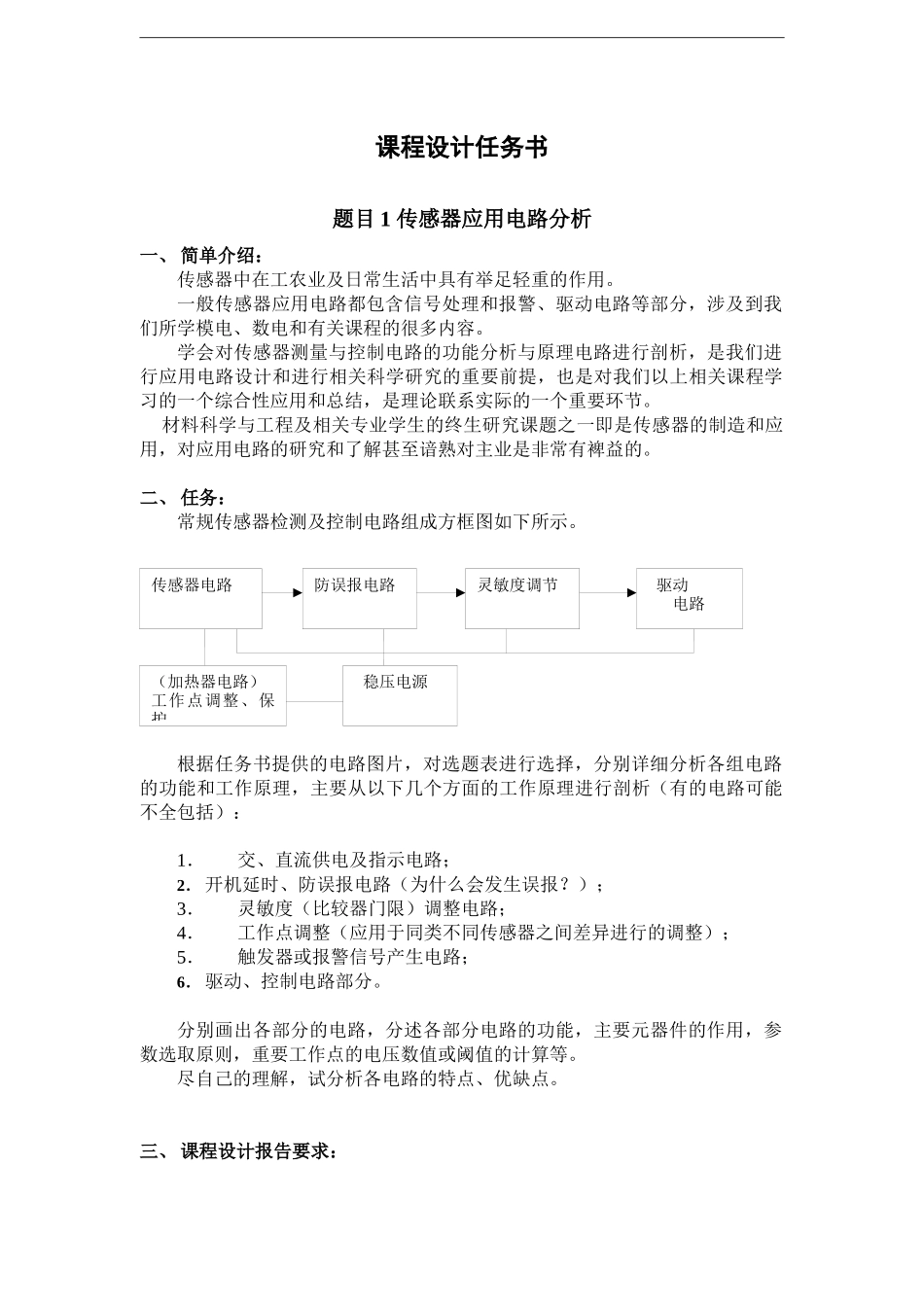

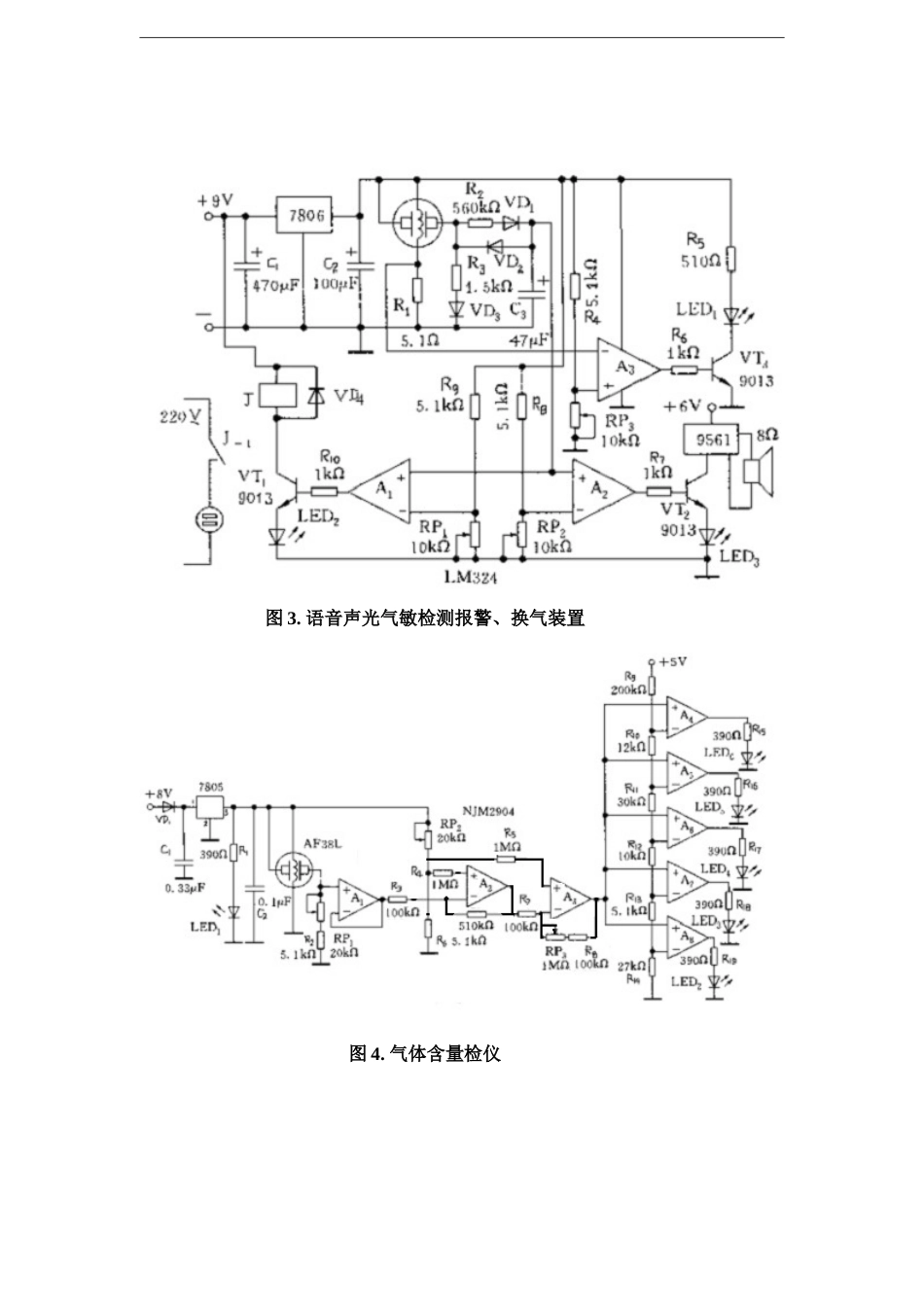

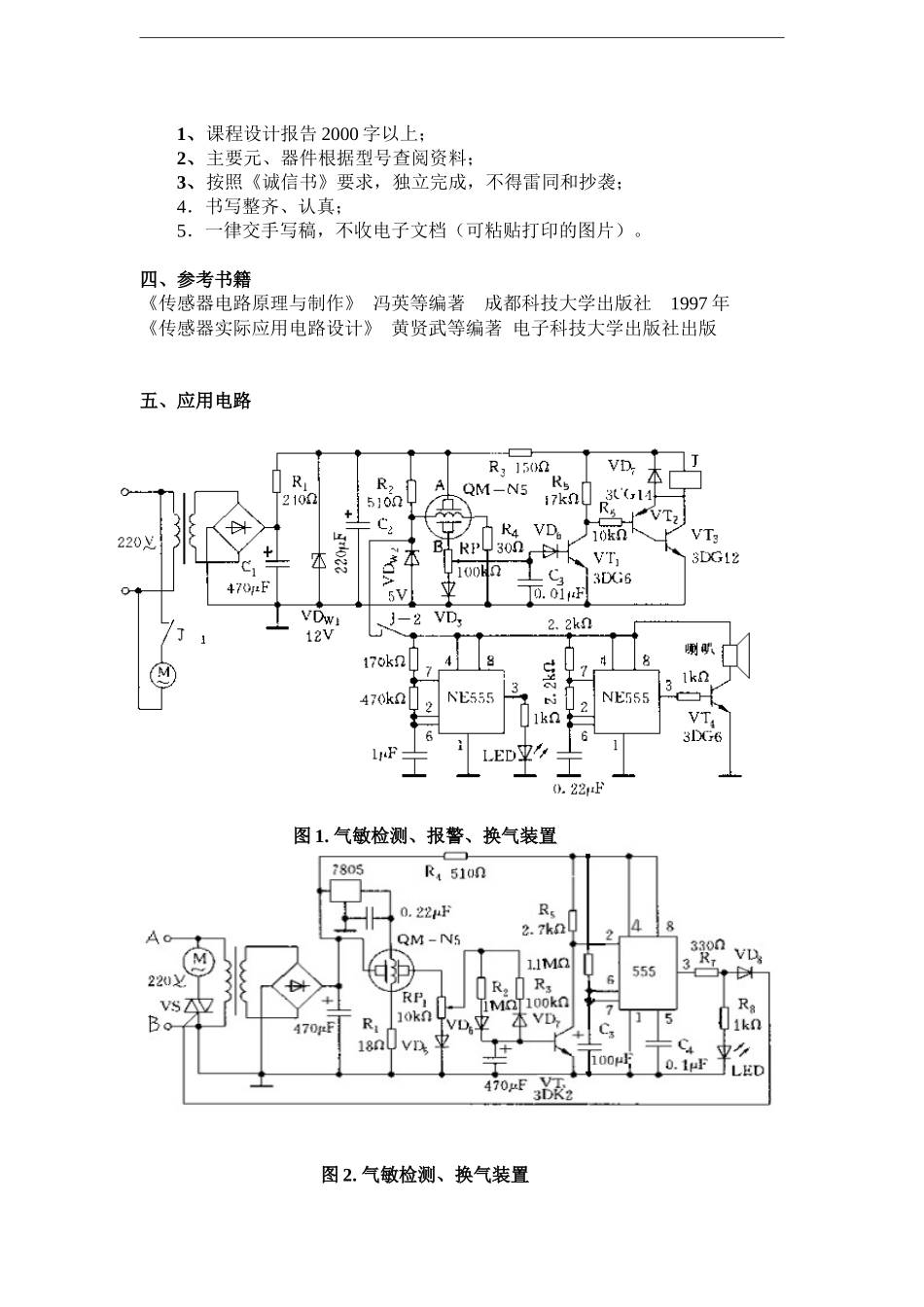

课程设计任务书题目1传感器应用电路分析一、简单介绍：传感器中在工农业及日常生活中具有举足轻重的作用。一般传感器应用电路都包含信号处理和报警、驱动电路等部分，涉及到我们所学模电、数电和有关课程的很多内容。学会对传感器测量与控制电路的功能分析与原理电路进行剖析，是我们进行应用电路设计和进行相关科学研究的重要前提，也是对我们以上相关课程学习的一个综合性应用和总结，是理论联系实际的一个重要环节。材料科学与工程及相关专业学生的终生研究课题之一即是传感器的制造和应用，对应用电路的研究和了解甚至谙熟对主业是非常有裨益的。二、任务：常规传感器检测及控制电路组成方框图如下所示。根据任务书提供的电路图片，对选题表进行选择，分别详细分析各组电路的功能和工作原理，主要从以下几个方面的工作原理进行剖析（有的电路可能不全包括）：1．交、直流供电及指示电路；2．开机延时、防误报电路（为什么会发生误报？）；3．灵敏度（比较器门限）调整电路；4．工作点调整（应用于同类不同传感器之间差异进行的调整）；5．触发器或报警信号产生电路；6．驱动、控制电路部分。分别画出各部分的电路，分述各部分电路的功能，主要元器件的作用，参数选取原则，重要工作点的电压数值或阈值的计算等。尽自己的理解，试分析各电路的特点、优缺点。三、课程设计报告要求：传感器电路防误报电路灵敏度调节稳压电源驱动电路（加热器电路）工作点调整、保护1、课程设计报告2000字以上；2、主要元、器件根据型号查阅资料；3、按照《诚信书》要求，独立完成，不得雷同和抄袭；4．书写整齐、认真；5．一律交手写稿，不收电子文档（可粘贴打印的图片）。四、参考书籍《传感器电路原理与制作》冯英等编著成都科技大学出版社1997年《传感器实际应用电路设计》黄贤武等编著电子科技大学出版社出版五、应用电路图1.气敏检测、报警、换气装置图2.气敏检测、换气装置图3.语音声光气敏检测报警、换气装置图4.气体含量检仪图5.多探头气敏报警器图6.红外防盗报警器虚线框中为双元的热释电探测器，A1、A2和A3为LM324。图7.气敏报警器图8.交流加热气敏报警器TWH8751为功率开关图9，厨房自动换气装置。图10.气敏监控电路六、选题表电路图号分配组合（每人选一组）45人分组12345678910姓名121132143154165176187198110923102411251226132714281529162101734183519362037213822392331024452546264727482849294103056315732583359345103567366837693861039784079417104289438104491045题目2Protel99SE（或PROTELDXP2004）印制电路板的设计一、任务与要求：1．根据附图的原理电路图片，进行原理电路绘制；2．根据用户板尺寸要求，输入、输出端口的位置、大小（特殊元件的实际尺寸和外形另行给出），进行双面印制板电路设计。用户印制板尺寸（100mm¿70mm）；一、课程设计报告要求：1．课程设计报告要求提供最终打印的原理电路和印制板版图（1：1）；2．分别叙述原理图和印制板版图设计过程、要点（根据自己的应用体会）；3．原理图和印制板电路设计要求按功能模块安排元器件的位置，力求标准、工整；4.切忌复制大量电子文档。5．一律交手写稿，不收电子文档（（可粘贴打印的图片））。三、印制板的一些要求：1．继电器JRC-19F几何尺寸示意图（俯视）：320.4"510.8"1，2，3，4，5为继电器管脚，每管脚距边框0.05"，3到右边框0.45"，1到右边框距离0.25"按以上几何尺寸做封装，定义名称：Relay_SPDT。2.数码管7SEG_0.8(0.8"¿1")DS1-DS4：0.1"俯视图0.8"410987612345DS3DS1DS2DS4CZ1CZ2CZ3CZ41110.1"横排管脚之间距离0.1"，1/10和5/6到近边距离0.2"。请按以上几何尺寸做封装，定义名称：SMG_0.8。3、主要元件布局要求图—24．本题目主要元器件封装发光管LED自做封装(同电阻大小相同：0805，标出正负极)电阻RES20805（05：0.05",50/1000mil）电解电容electroi6032一般电容器cap，CB0805数码管SMG_0.8(1"¿0.8")ATMEGA16(L)TQFP-44继电器JRC-19FRelay_SPDT74F164SO-14ULN2003,MAX232SO-16插座CZ1,CZ2,CZ4SIPn（n为针脚数）CZ3IDC-10晶振XTAL1100mm70mmU3~U5DIP-45.印制板四个角要放螺丝固定孔：Φ12...
