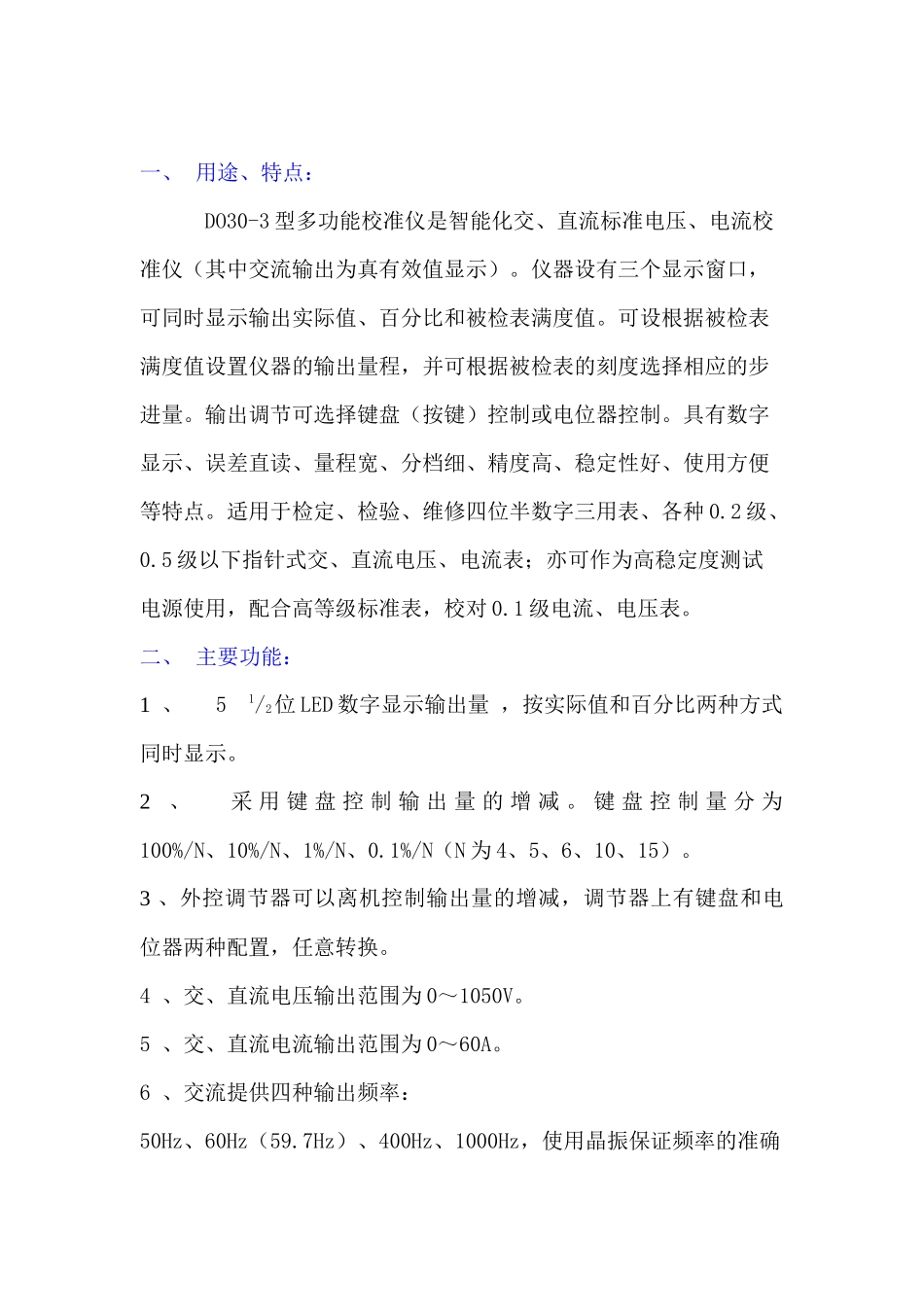

DO30-3型多功能校准仪使用说明书潍坊华光高科电子有限公司一、用途、特点：DO30-3型多功能校准仪是智能化交、直流标准电压、电流校准仪（其中交流输出为真有效值显示）。仪器设有三个显示窗口，可同时显示输出实际值、百分比和被检表满度值。可设根据被检表满度值设置仪器的输出量程，并可根据被检表的刻度选择相应的步进量。输出调节可选择键盘（按键）控制或电位器控制。具有数字显示、误差直读、量程宽、分档细、精度高、稳定性好、使用方便等特点。适用于检定、检验、维修四位半数字三用表、各种0.2级、0.5级以下指针式交、直流电压、电流表；亦可作为高稳定度测试电源使用，配合高等级标准表，校对0.1级电流、电压表。二、主要功能：1、51/2位LED数字显示输出量，按实际值和百分比两种方式同时显示。2、采用键盘控制输出量的增减。键盘控制量分为100%/N、10%/N、1%/N、0.1%/N（N为4、5、6、10、15）。3、外控调节器可以离机控制输出量的增减，调节器上有键盘和电位器两种配置，任意转换。4、交、直流电压输出范围为0～1050V。5、交、直流电流输出范围为0～60A。6、交流提供四种输出频率：50Hz、60Hz（59.7Hz）、400Hz、1000Hz，使用晶振保证频率的准确数字正弦波发生器功放DCAC→DC量程转换输出微处理器控制220V50Hz直流电源显示度和稳定性。7、输出超载能自动保护，手动复位。8、交流50Hz输出还可以选择市电同步，以减小被检表的拍频影响。9、钳形表测量：配用本厂标准线圈，可测量0～1000A电流，误差±0.3%。三、工作原理框图：四、技术性能：1、稳定性：AC﹤满量程的0.02%/5分钟DC﹤满量程的0.01%/5分钟作精密测量时仪器需预热两小时。2、交流失真度：﹤0.5%3、直流纹波系数：﹤0.05%（额定输出时）4、输出频率准确度：50Hz、60Hz（59.7Hz）、400Hz、1KHz﹤0.1%（或市电同步）5、输出电压、电流以及中值电阻的范围及准确度见（附表1）（23℃±2℃，输出值大于10%量程）附表（1）6、电源指标：交流电源电压220V±10%，频率50Hz±1Hz；7、工作环境：工作环境的温度5℃～35℃，相对湿度﹤80%8、工作时间：连续9、外形尺寸：180×480×480mm310、重量：约24kg五、使用方法：1、仪器应置于通风良好，无日光直射、干燥、清洁的场所。本电源的供电电压为220V±10%，频率为50Hz±1Hz。电源插座上地线应良好接地。输出项目输出范围额定输出最大输出准确度交直流电压0～300mV20mA100mA基本误差：DC：±（0.01%读数+0.03%量程）AC：±（0.02%读数+0.04%量程）1KHz附加误差±0.05%读数电压附加误差：±0.02mVACI：≤1mA不考核精度0～1V～3V50mA100mA0～5V～10V～30V100mA200mA0～50V～100V～300V50mA100mA0～250V～500V～1000VDC：20mAAC：40mADC：40mAAC：60mA交直流电流0～100mADC：3VAC：36V0～1ADC：3VAC：12V0～50A1.5V中值电阻10Ω～24MΩ0.25W±0.2%+20mΩ注：（1）工作环境温度超过23℃±2℃，每变化10℃，附加误差小于该量程基本误差（2）50A1KHz误差为±（0.15%读数+0.05%量程）2、开机前输出项目选择开关置于“0”位置，输出端先不要接上被检仪表（以免因档位选择不当而损坏仪表）。3、接通电源开关，数码管应亮。其中M窗口指示和量程开关指示一致，%、值窗口指示为0，“V.mV.A.mA.uA”指示灯应有相应指示。N指示灯指示为10，正常时，输出指示灯亮。4、预热5分钟（长期不用或湿度较大时，预热时间应长一些），然后根据被检仪表的性能和量程，选择相应的量程、满度和N值。5、幅值调节采用按键调节时，五只为上升键，五只为下降键，分别按满度的100%/N、10%/N、1%/N、0.1%/N、0.01/N设置调节量。上升键具有下述功能：每按一次，输出上升相应键的调节量，点按n次，则上升n倍相应键的调节量，按住不放，输出将持续上升，当显示值﹤100%满度时，如按住10%按键不放，输出最多只能调节到100%满度，待松开按键后，方可继续调节到110%满度。1000V档设定最大只能调节到105%满量程。下降键的功能和上升键相似，只是调节方向相反。如按住10%下降键2～3秒钟，输出将自动缓缓回零。请按此键让输出回零，复位键回零无效！缓升缓降键可以方便检查指针表的卡针现象，第一次按，输出上升至100%...
