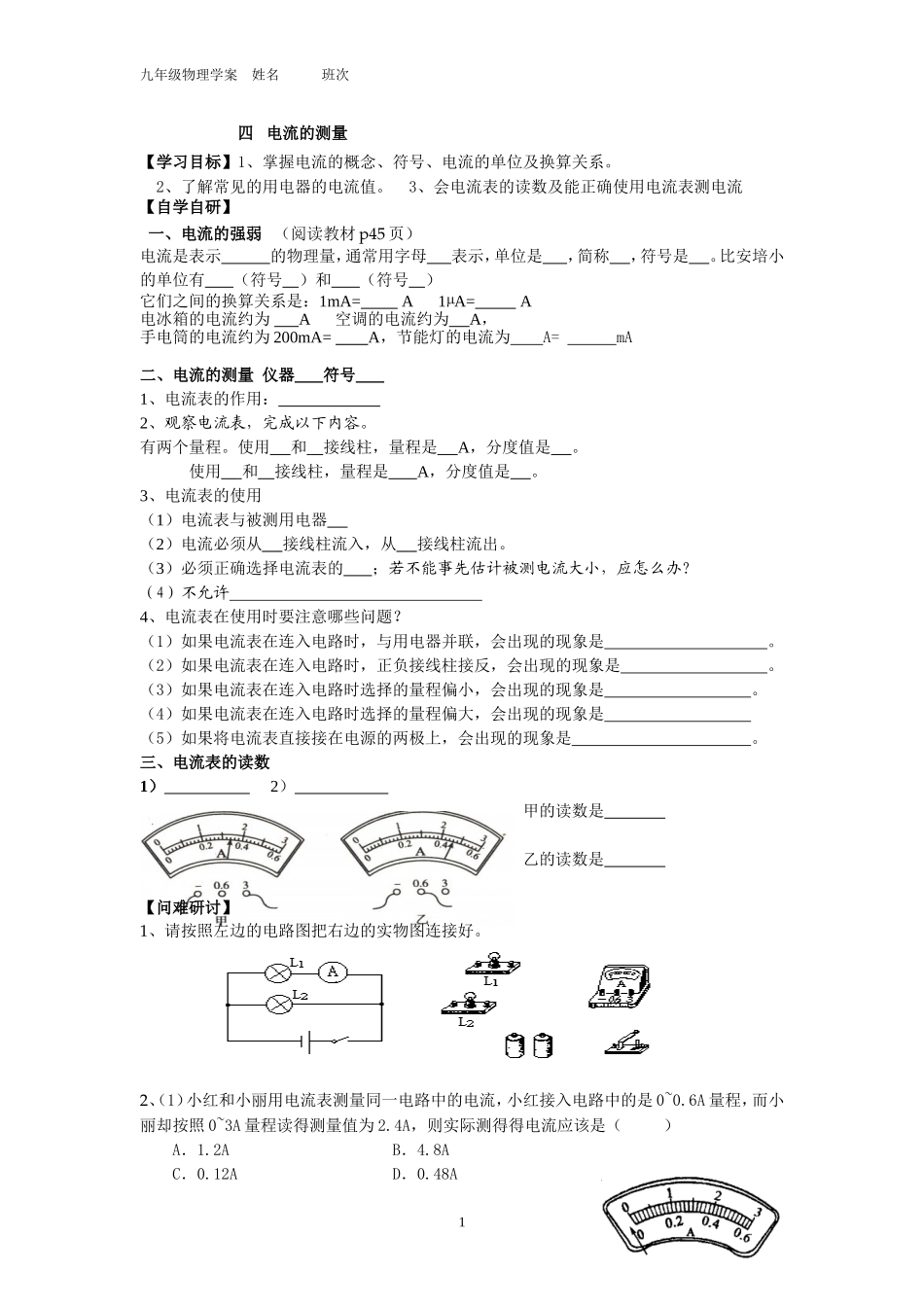

四电流的测量学案_第1页
1/2
四电流的测量学案_第2页
2/2
1九年级物理学案姓名班次四电流的测量【学习目标】1、掌握电流的概念、符号、电流的单位及换算关系。2、了解常见的用电器的电流值。3、会电流表的读数及能正确使用电流表测电流【自学自研】一、电流的强弱(阅读教材p45页)电流是表示的物理量,通常用字母表示,单位是,简称,符号是。比安培小的单位有(符号)和(符号)它们之间的换算关系是:1mA=A1µA=A电冰箱的电流约为A空调的电流约为A,手电筒的电流约为200mA=A,节能灯的电流为A=mA二、电流的测量仪器符号1、电流表的作用:2、观察电流表,完成以下内容。有两个量程。使用和接线柱,量程是A,分度值是。使用和接线柱,量程是A,分度值是。3、电流表的使用(1)电流表与被测用电器(2)电流必须从接线柱流入,从接线柱流出。(3)必须正确选择电流表的;若不能事先估计被测电流大小,应怎么办?(4)不允许4、电流表在使用时要注意哪些问题?(1)如果电流表在连入电路时,与用电器并联,会出现的现象是。(2)如果电流表在连入电路时,正负接线柱接反,会出现的现象是。(3)如果电流表在连入电路时选择的量程偏小,会出现的现象是。(4)如果电流表在连入电路时选择的量程偏大,会出现的现象是(5)如果将电流表直接接在电源的两极上,会出现的现象是。三、电流表的读数1)2)甲的读数是乙的读数是【问难研讨】1、请按照左边的电路图把右边的实物图连接好。2、(1)小红和小丽用电流表测量同一电路中的电流,小红接入电路中的是0~0.6A量程,而小丽却按照0~3A量程读得测量值为2.4A,则实际测得得电流应该是()A.1.2AB.4.8AC.0.12AD.0.48A2九年级物理学案姓名班次(2)王刚在做一电学实验时,闭合开关后,发现电流表的指针偏转如图7所示,产生这一现象的原因及纠正方法是3、在图1所示的四幅电路中,电流表能够测灯L1电流的是()【运用达标】1.半导体收音机电源的电流是50mA,合_____A______uA2.某家用电器正常工作时,测得通过用电器的电流为5A,则此用电器可能是下列电器中的:A.家用空调机B.家用电冰C.电视机D.电风扇3、如图所示的电路中,电流表测量的是()A、通过灯L1的电流B、通过灯L2的电流C、通过灯L1、L2的电流之和D、电源供给电路的总电流4、一位同学在使用电流表测较小电流时,应该使用“—”和“0.6”两个接线柱,但错误地使用了“—”和“3”两个接线柱接入了电路,其他操作正确,这样会出现:()A.指针不动B.指针反向偏转C.指针摆动偏小D.指针摆动太大,电流表可能被烧坏5、如下图所示,用一个电源、一个开关、两个灯泡及两块电流表组成的4个不同的电路,其中A1测灯L1的电流是()5、如图4所示,如果使用“—”和“3”两个接线柱接入电路,则指针所对的示数为,如果使用“—”和“0.6”两个接线柱接入电路,则指针所对的示数为。6、请你帮助林铃用铅笔线代替导线,将图6中的两灯连成串联电路,用电流表测量电路中的电流,在虚线框中画出对应的电路图。
