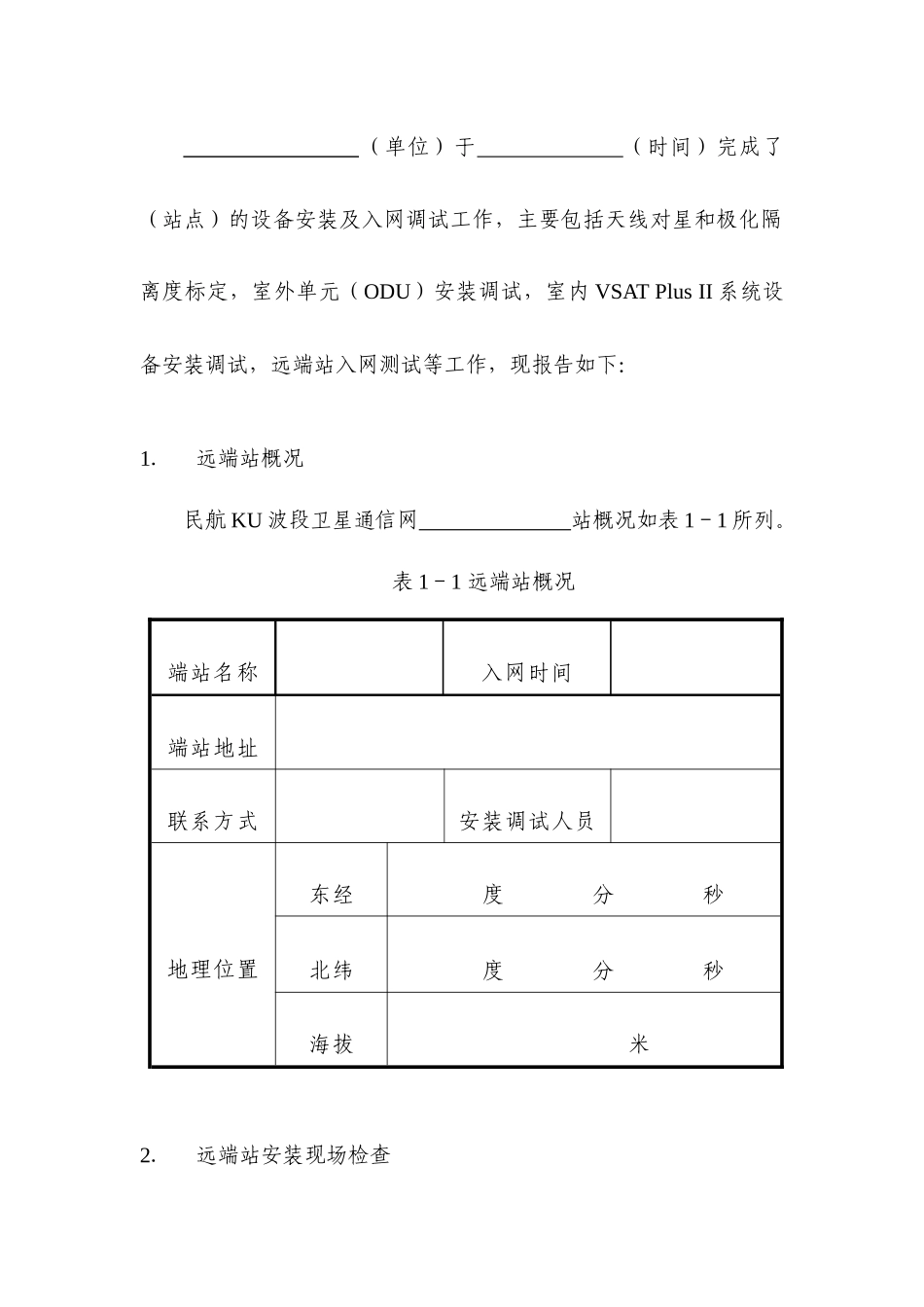

民航KU波段卫星通信网站安装验收报告二○○五年月安装单位（签字或盖章）用户单位（签字或盖章）委托单位（签字或盖章）（单位）于（时间）完成了（站点）的设备安装及入网调试工作，主要包括天线对星和极化隔离度标定，室外单元（ODU）安装调试，室内VSATPlusII系统设备安装调试，远端站入网测试等工作，现报告如下：1．远端站概况民航KU波段卫星通信网站概况如表1－1所列。表1－1远端站概况端站名称入网时间端站地址联系方式安装调试人员地理位置东经度分秒北纬度分秒海拔米2．远端站安装现场检查本远端站按照施工设计要求进行了天线基础的施工，并进行了室内、外设备的供电、避雷、接地和机房环境等方面的准备工作，具体项目如表2－1所示，远端站平面布局详见附图。表2－1远端站建站准备工作验收表项目序号内容要求评定室外部分1天线基础符合施工图要求2接地标志明显，阻值合格3避雷避雷设施完备4供电符合天馈系统、室外单元需求机房部分1位置、面积满足设备占地、通风基本要求2地面、墙面、符合装修要求3门窗、预留孔大小合适，防风、防尘、防鼠4供电容量、电压、相数、分路、配5照明设施齐备6接地三地分开，阻值合格7避雷电源与信号避雷设施完备8消防器材到位9空调容量、位置、室温符合要求验收评价：3．远端站设备安装3.1安装设备清单（发货清单）远端站安装设备清单如表3－1所示。表3－1远端站安装设备清单（例:合肥）序号设备名称型号规格单位数量备注1机柜45RU个12机箱VSATPlusIIe套1非TDMAMODEM备份3机箱VSATPlusII套14DLM机箱台15E1数据接口板E1块36高速数据板块47V.35接口子板V.35块8安装在高速数据板上8DLM卡块19DLM公共卡块110高速DLM信道卡块511帧中继板块112话音板块213话音E&M子卡E&MPIM块4安装在话音板上14话音FXS子卡FXSPIM块3安装在话音板上15帧中继接入设备RAD台116射频单元AnaCom-40W套140W（1+1）冷备份17KU天线CTI.A-370R2套1含电缆、波导等附件3.2远端站设备连接框图远端站设备连接框图如图3－1所示。图3－1远端站设备连接框图（按站点分类，选取一幅）3.3远端站设备安装工艺远端站设备安装工艺验收项目如表3－2所示。表3－2远端站设备安装工艺验收表项目内容要求评定1外观检查设备外观无破损2天线安装正确，指向准确3伺服系统安装正确，工作正常4除冰单元安装正确，工作稳定5室外单元安装规范，参数设置正确，监控正常6室内设备安装规范，参数设置正确，无告警7电缆及走线连接正确，布放整齐,标志清晰8UPS安装正确，工作正常9接地及避雷符合安装要求验收结论：4远端站入网调试4.1远端站对星参数远端站对星参数如表4－1所示。表4－1远端站对星参数表端站名称组别G0G1G2卫星位置122.2°E转发器AsiaSat-4K8V极化方式上行水平极化下行垂直极化射频中心频率TX:MHzRX:MHz天线口径米ODU型号瓦对星参数方位度仰角度极化倾角度中频电缆长度米注:ODU射频工作频率如下表分组组别发射RFTX（MHz）接收RFRX（MHz）G01446512715G11445612706G214474127244.2远端站配置参数4.2.1网络参数配置远端站网络配置参数如表4－2所示。表4－2远端站网络配置参数表参数配置MaximumNodesinNetwork（网络最大节点数）200BitRate（载波速率）3696000SuperframeSize（超帧大小）60CSCsPerFrame（每帧CSC数量）4FrameTime（帧长）20msCSCBurstSize（CSC大小）128KbpsGatewayNodeNumber（关口节点号）0RedundancyChassis（热备份机箱）NoAcquisitionMethod（捕获方式）AutoRoundTripCalibration（环路校准）自动NodeNumber（站点号）NodeName（站点名）4.2.2工作载波频率配置远端站工作载波频率配置参数如表4－3所示。表4－3远端站工作载波频率参数表载波编号中频频率（MHz）IFG0IFGIIFGIIC853.45C955.67C1057.89C1160.11C1253.3362.33C1355.5564.55C1457.7766.77C1559.9968.99C062.2171.2153.21C164.4373.4355.43C266.6575.6557.65C368.8777.8759.87C3170.0079.0061.00C471.1380.1362.13C573.3582.3564.35C675.5784.5766.57C777.7986.7968.79C1680.0171.01C1782.2373.23C1884.4575.45C1986.6777.67C2079.89C2182.11C2284.33C2386.555远端站安装调试记录5.1天线对星和极化隔离度标定天线...
