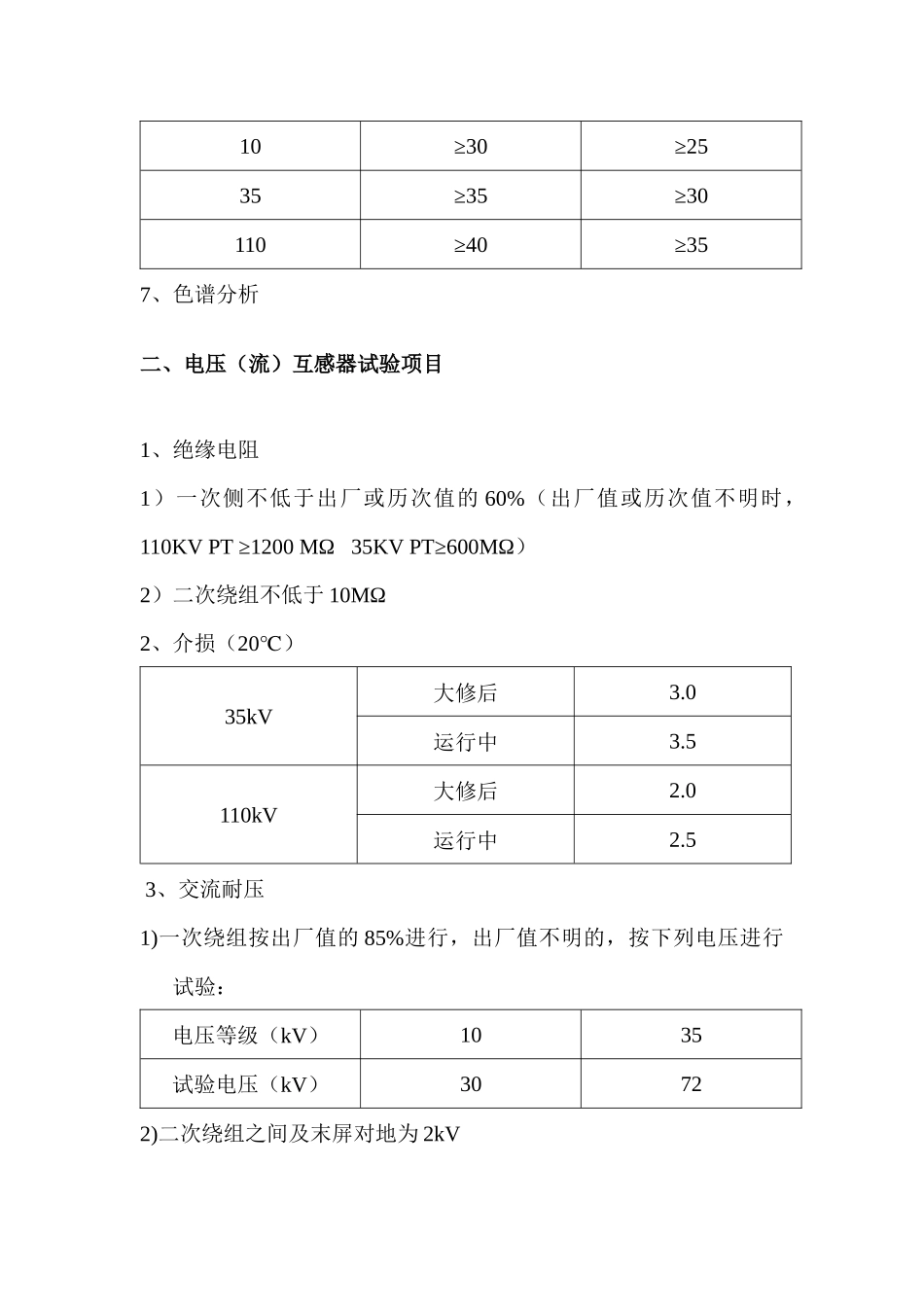

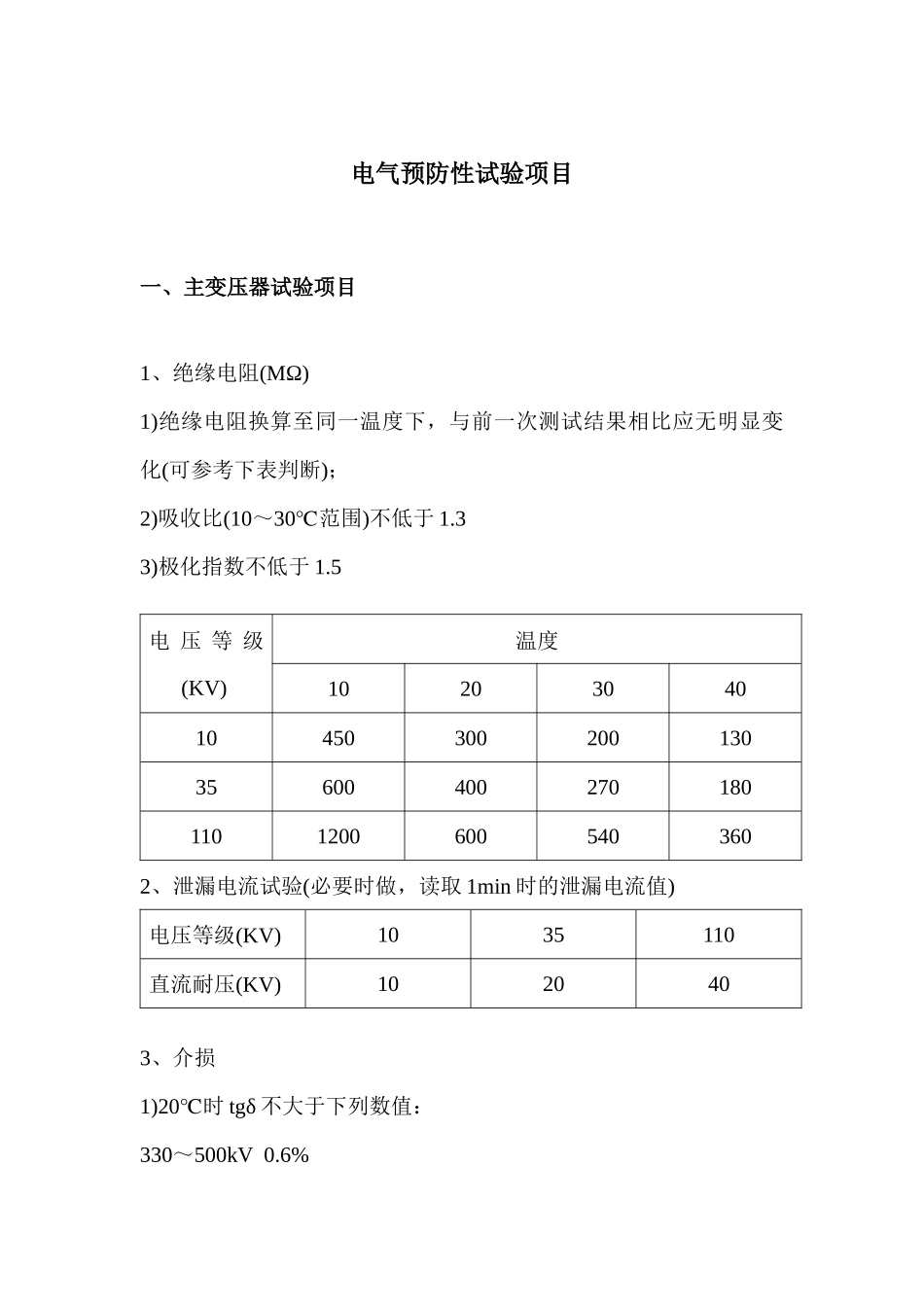

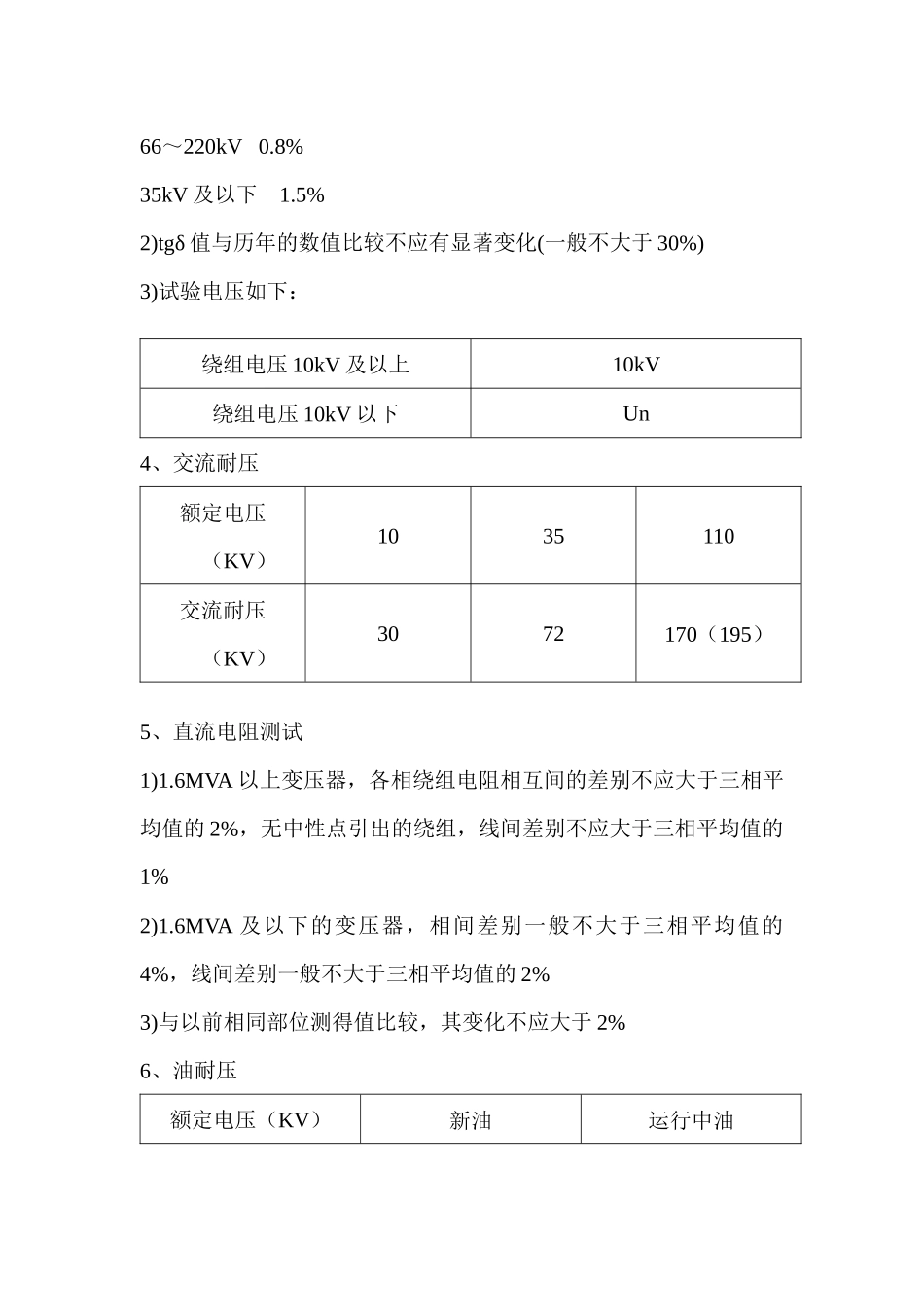

电气预防性试验项目一、主变压器试验项目1、绝缘电阻(MΩ)1)绝缘电阻换算至同一温度下，与前一次测试结果相比应无明显变化(可参考下表判断)；2)吸收比(10～30℃范围)不低于1.33)极化指数不低于1.5电压等级(KV)温度10203040104503002001303560040027018011012006005403602、泄漏电流试验(必要时做，读取1min时的泄漏电流值)电压等级(KV)1035110直流耐压(KV)1020403、介损1)20℃时tgδ不大于下列数值：330～500kV0.6%66～220kV0.8%35kV及以下1.5%2)tgδ值与历年的数值比较不应有显著变化(一般不大于30%)3)试验电压如下：绕组电压10kV及以上10kV绕组电压10kV以下Un4、交流耐压额定电压（KV）1035110交流耐压（KV）3072170（195）5、直流电阻测试1)1.6MVA以上变压器，各相绕组电阻相互间的差别不应大于三相平均值的2%，无中性点引出的绕组，线间差别不应大于三相平均值的1%2)1.6MVA及以下的变压器，相间差别一般不大于三相平均值的4%，线间差别一般不大于三相平均值的2%3)与以前相同部位测得值比较，其变化不应大于2%6、油耐压额定电压（KV）新油运行中油10≥30≥2535≥35≥30110≥40≥357、色谱分析二、电压（流）互感器试验项目1、绝缘电阻1）一次侧不低于出厂或历次值的60%（出厂值或历次值不明时，110KVPT≥1200MΩ35KVPT≥600МΩ）2）二次绕组不低于10МΩ2、介损（20℃）35kV大修后3.0运行中3.5110kV大修后2.0运行中2.53、交流耐压1)一次绕组按出厂值的85%进行，出厂值不明的，按下列电压进行试验：电压等级（kV）1035试验电压（kV）30722)二次绕组之间及末屏对地为2kV4、直流电阻测试5、色谱分析三、SF6断路器的试验项目：1、分、合闸线圈的直流电阻测定LW8—35合95Ω分74.3Ω2、导电回路电阻，测量值不大于制造厂规定值的120%（35KV开关≤120μΩ）3、分合闸线圈的磁铁动作电压操动机构分、合闸电磁铁或合闸接触器端子上的最低动作电压应在操作电压额定值的30%～65%之间4、压力检验5、SF6气体密度监视器检验6、检漏≤1%/年7、微水试验≤150PPM8、跳合闸时间测定合≤0.1S分≤0.07S9、断路器的时间参量相间合闸不同期不大于5ms，相间分闸不同期不大于3ms，同相各断口间合闸不同期不大于3ms，同相各断口间分闸不同期不大于2ms9、绝缘电阻测试，二次回路绝缘电阻不应小于2MΩ10、交流耐压，交流耐压或操作冲击耐压的试验电压为出厂试验电压值的80%，辅助回路和控制回路交流耐压试验，试验电压为2kV四、真空断路器的试验项目1、绝缘电阻测试（MΩ）额定电压（KV）大修后运行中101000300二次回路绝缘电阻不小于2MΩ2、HC、分、合闸线圈的绝缘电阻和直流电阻测定3、导电回路电阻，运行中自行规定，建议不大于1.2倍出厂值，一般ZN28-10电阻≤40μΩ其它开关≤80μΩ4、交流耐压试验，10KV真空开关耐压27KV，二次回路耐压2KV5、跳合闸时间测定合≤0.15S分≤0.07S6、操动机构合闸接触器和分、合闸电磁铁的最低动作电压操动机构分、合闸电磁铁或合闸接触器端子上的最低动作电压应在操作电压额定值的30%～65%间在使用电磁机构时，合闸电磁铁线圈通流时的端电压为操作电压额定值的80%(关合峰值电流等于或大于50kA时为85%)时应可靠动作。7、真空度测量五、隔离开关的试验项目1、绝缘电阻测试（MΩ）额定电压（KV）1035大修后10002500工作中3001000二次回路绝缘电组不低于2MΩ2、交流耐压试验，二次回路耐压为2KV3、导电回路电阻测量，不大于制造厂规定值的1.5倍六、支柱绝缘子和悬式绝缘子1、绝缘电阻，针式支柱绝缘子的每一元件和每片悬式绝缘子的绝缘电阻不应低于300MΩ2、交流耐压额定电压（KV）纯瓷绝缘耐压（KV）固体有机绝缘耐压（KV）出厂交接及大修出厂交接及大修104242423835100100100901102652652652403、绝缘子表面污秽物的等值盐密七、高压并联电容器、串联电容器和交流滤波1、极对外壳的绝缘电阻，不低于2000MΩ2、电容值1)电容值偏差不超出额定值的-5%～+10%范围2)电容值不应小于出厂值的95%八、集合式电容器1、相间和极对壳绝缘电阻2、相间和极对壳交流耐压试验，试验电压为出厂试验值的75%3、电容值的测量1)每相电容值偏差应在额定值的-5%～+10%的范围内，且电容值不小于...
