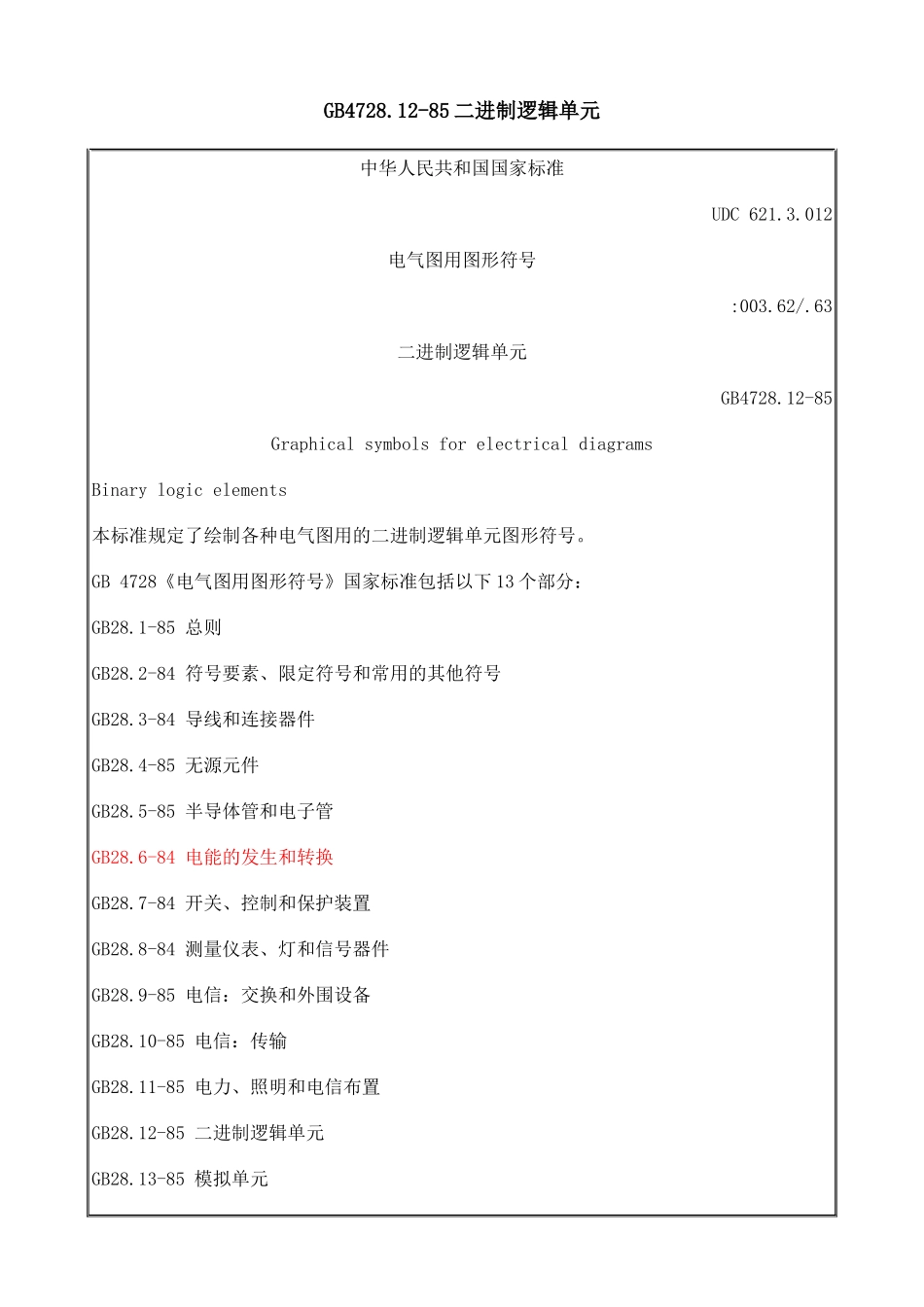

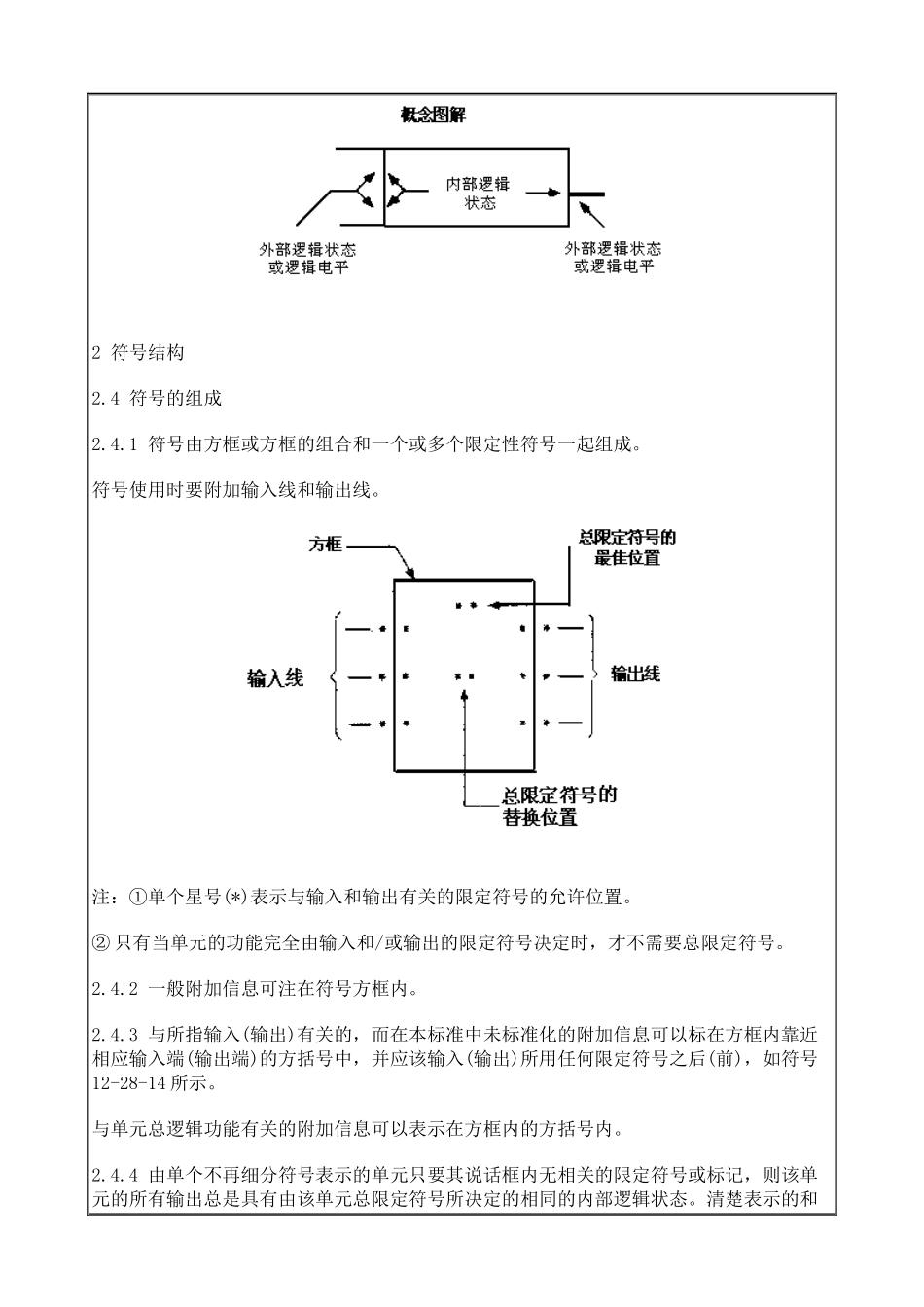

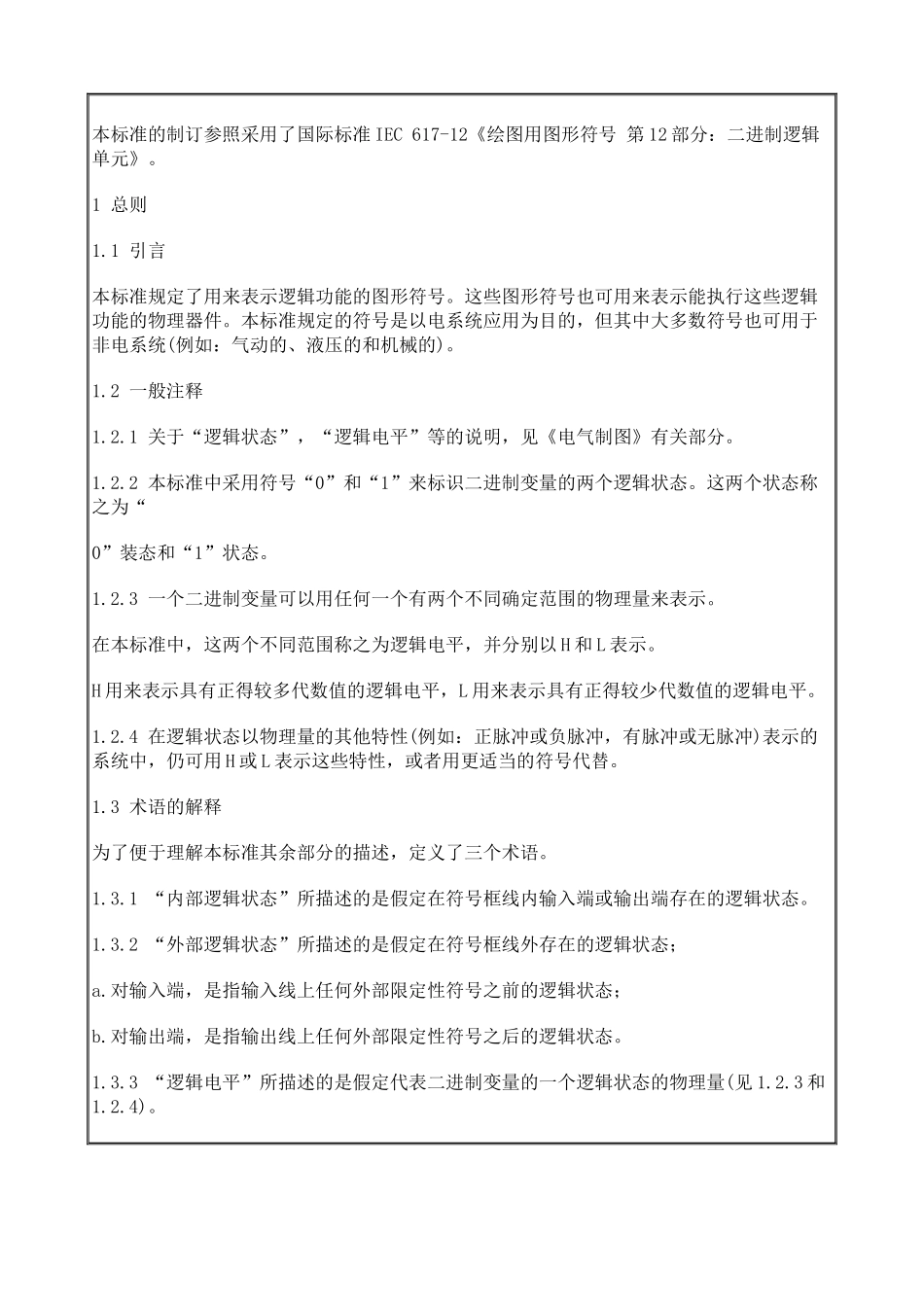

GB4728.12-85二进制逻辑单元中华人民共和国国家标准UDC621.3.012电气图用图形符号:003.62/.63二进制逻辑单元GB4728.12-85GraphicalsymbolsforelectricaldiagramsBinarylogicelements本标准规定了绘制各种电气图用的二进制逻辑单元图形符号。GB4728《电气图用图形符号》国家标准包括以下13个部分：GB28.1-85总则GB28.2-84符号要素、限定符号和常用的其他符号GB28.3-84导线和连接器件GB28.4-85无源元件GB28.5-85半导体管和电子管GB28.6-84电能的发生和转换GB28.7-84开关、控制和保护装置GB28.8-84测量仪表、灯和信号器件GB28.9-85电信：交换和外围设备GB28.10-85电信：传输GB28.11-85电力、照明和电信布置GB28.12-85二进制逻辑单元GB28.13-85模拟单元本标准的制订参照采用了国际标准IEC617-12《绘图用图形符号第12部分：二进制逻辑单元》。1总则1.1引言本标准规定了用来表示逻辑功能的图形符号。这些图形符号也可用来表示能执行这些逻辑功能的物理器件。本标准规定的符号是以电系统应用为目的，但其中大多数符号也可用于非电系统(例如：气动的、液压的和机械的)。1.2一般注释1.2.1关于“逻辑状态”，“逻辑电平”等的说明，见《电气制图》有关部分。1.2.2本标准中采用符号“0”和“1”来标识二进制变量的两个逻辑状态。这两个状态称之为“0”装态和“1”状态。1.2.3一个二进制变量可以用任何一个有两个不同确定范围的物理量来表示。在本标准中，这两个不同范围称之为逻辑电平，并分别以H和L表示。H用来表示具有正得较多代数值的逻辑电平，L用来表示具有正得较少代数值的逻辑电平。1.2.4在逻辑状态以物理量的其他特性(例如：正脉冲或负脉冲，有脉冲或无脉冲)表示的系统中，仍可用H或L表示这些特性，或者用更适当的符号代替。1.3术语的解释为了便于理解本标准其余部分的描述，定义了三个术语。1.3.1“内部逻辑状态”所描述的是假定在符号框线内输入端或输出端存在的逻辑状态。1.3.2“外部逻辑状态”所描述的是假定在符号框线外存在的逻辑状态；a.对输入端，是指输入线上任何外部限定性符号之前的逻辑状态；b.对输出端，是指输出线上任何外部限定性符号之后的逻辑状态。1.3.3“逻辑电平”所描述的是假定代表二进制变量的一个逻辑状态的物理量(见1.2.3和1.2.4)。2符号结构2.4符号的组成2.4.1符号由方框或方框的组合和一个或多个限定性符号一起组成。符号使用时要附加输入线和输出线。注：①单个星号(*)表示与输入和输出有关的限定符号的允许位置。②只有当单元的功能完全由输入和/或输出的限定符号决定时，才不需要总限定符号。2.4.2一般附加信息可注在符号方框内。2.4.3与所指输入(输出)有关的，而在本标准中未标准化的附加信息可以标在方框内靠近相应输入端(输出端)的方括号中，并应该输入(输出)所用任何限定符号之后(前)，如符号12-28-14所示。与单元总逻辑功能有关的附加信息可以表示在方框内的方括号内。2.4.4由单个不再细分符号表示的单元只要其说话框内无相关的限定符号或标记，则该单元的所有输出总是具有由该单元总限定符号所决定的相同的内部逻辑状态。清楚表示的和按2.6.3简化规则隐含表示的可细分单元和限定符号均应按上述规则理解。2.4.5在某些图上，标在符号框外的小写字母不是符号的组成部分，仅作为说明输入端和输出端的参考。2.5方框2.5.1方框的长宽比是任意的。2.5.2方框的组合见2.6。2.6方框的运用和组合2.6.1为了缩小一组相邻单元图形所需的幅面，各单元的方框可遵循下述规则邻接或镶嵌。2.6.1.1当各单元框公共线是沿着信息流方向时，这些单元之间无逻辑连接。注：此规则不一定适用于有两种或两种以上信息流方向的那种阵列，例如由公共控制框，公共输出单元框或关联标注所指示的阵列。2.6.1.2如果两个方框的公共线垂直于信息流方向，则它们之间至少有一种逻辑连接。每一种逻辑连接可以由标注在公共线一侧或两侧的限定符号表示。如果这种方法会引起逻辑连接数目混乱时，则可使用内部连接符号(符号12-08-01)。如果在公共线的两则均无标志，则就认为单元间仅有一种逻辑连接。每一个星号(*)表示一个限定符号的位置。2.6.2公共控制框和公共输出单元框可以用来与相关单元阵...
